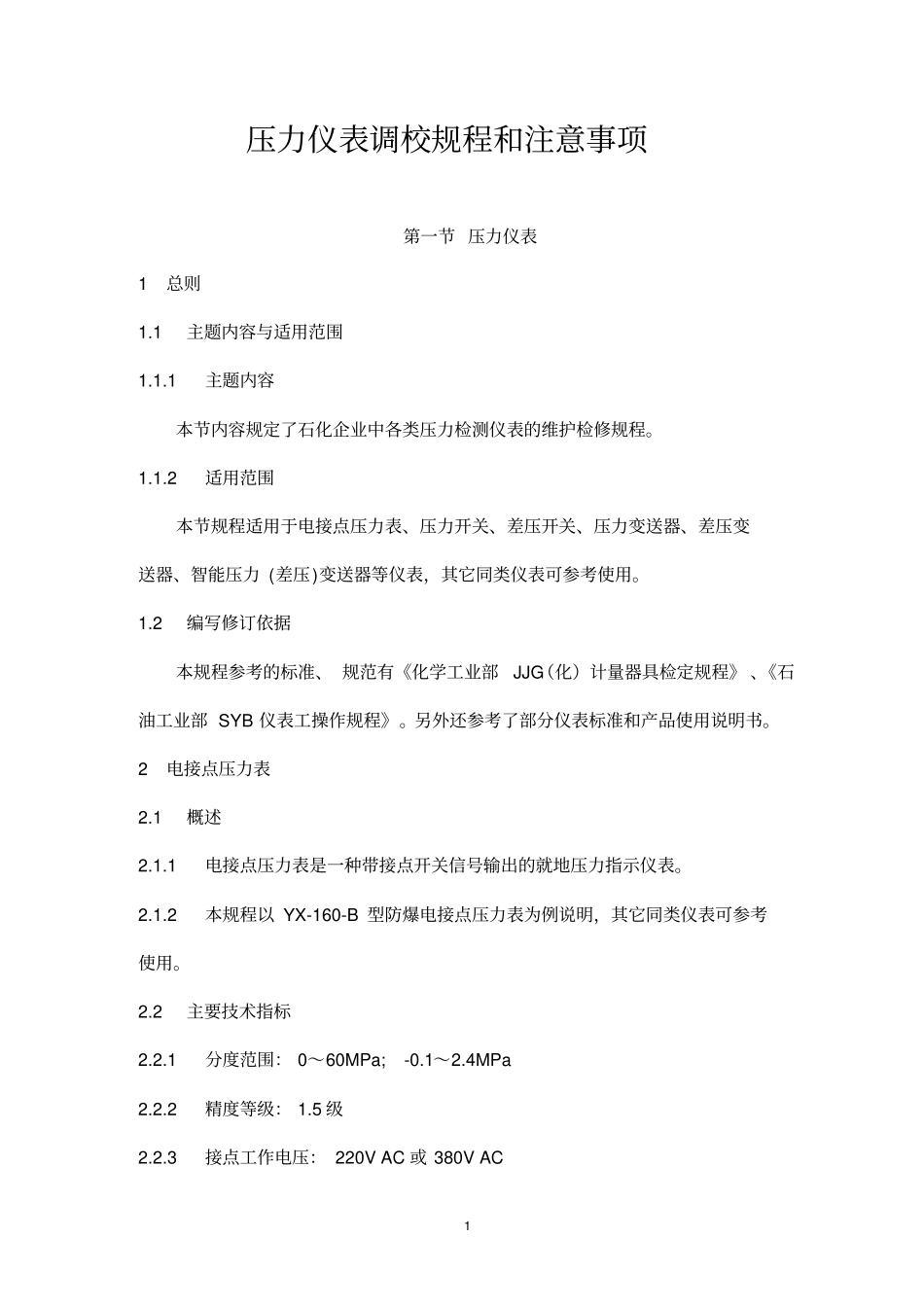

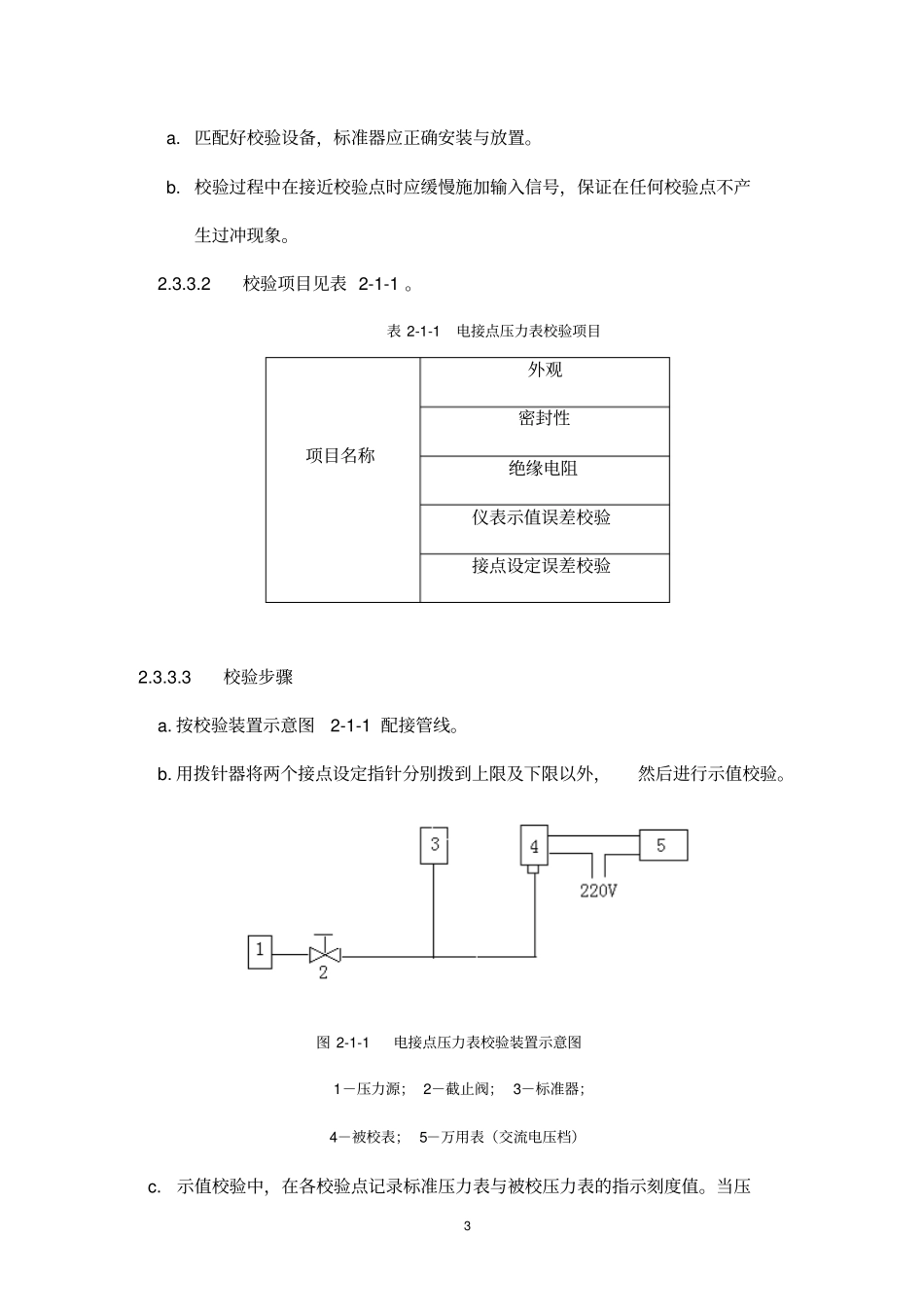

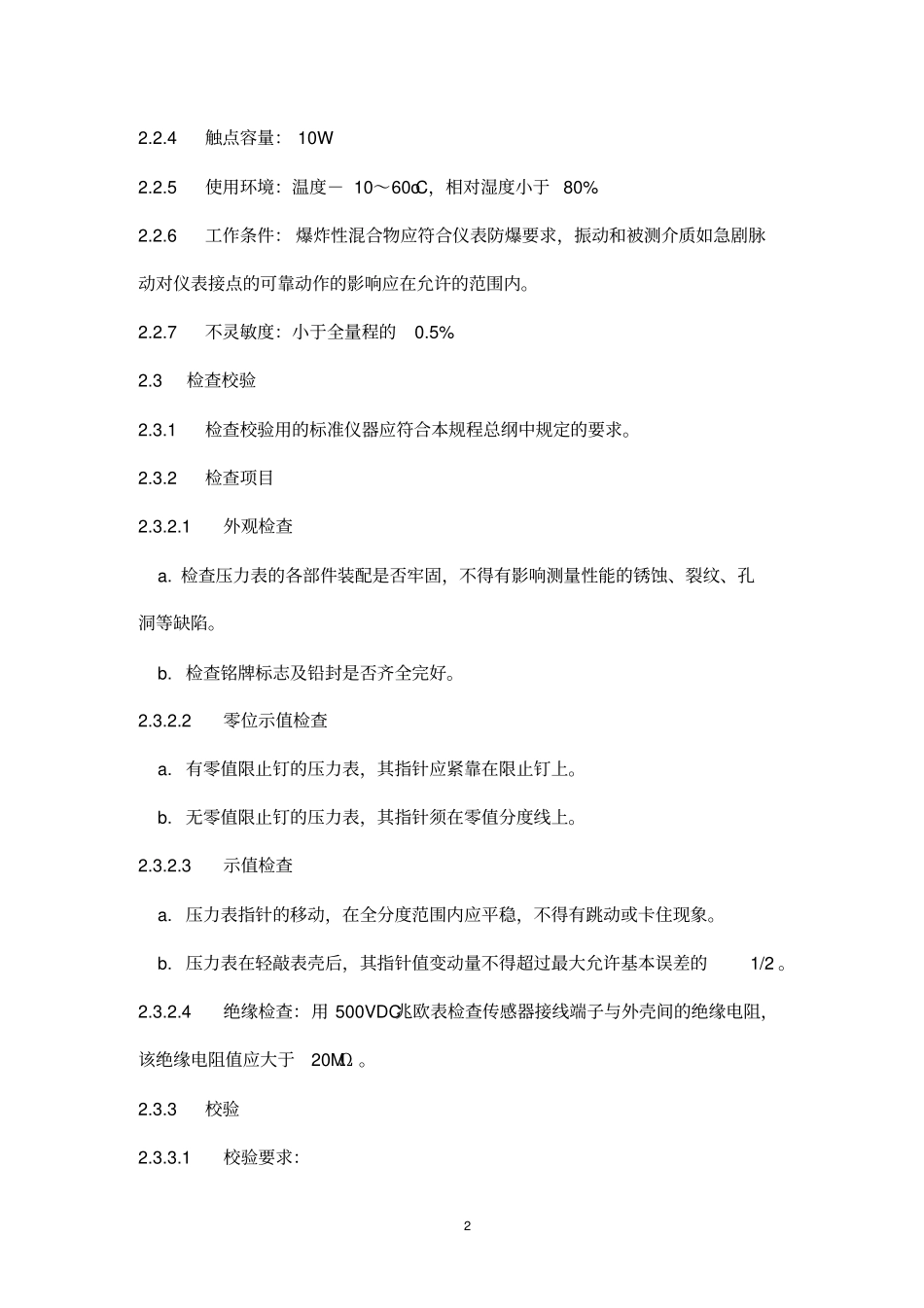

1压力仪表调校规程和注意事项第一节压力仪表1总则1.1主题内容与适用范围1.1.1主题内容本节内容规定了石化企业中各类压力检测仪表的维护检修规程。1.1.2适用范围本节规程适用于电接点压力表、压力开关、差压开关、压力变送器、差压变送器、智能压力(差压)变送器等仪表，其它同类仪表可参考使用。1.2编写修订依据本规程参考的标准、规范有《化学工业部JJG（化）计量器具检定规程》、《石油工业部SYB仪表工操作规程》。另外还参考了部分仪表标准和产品使用说明书。2电接点压力表2.1概述2.1.1电接点压力表是一种带接点开关信号输出的就地压力指示仪表。2.1.2本规程以YX-160-B型防爆电接点压力表为例说明，其它同类仪表可参考使用。2.2主要技术指标2.2.1分度范围：0～60MPa;-0.1～2.4MPa2.2.2精度等级：1.5级2.2.3接点工作电压：220VAC或380VAC22.2.4触点容量：10W2.2.5使用环境：温度－10～60oC，相对湿度小于80%2.2.6工作条件：爆炸性混合物应符合仪表防爆要求，振动和被测介质如急剧脉动对仪表接点的可靠动作的影响应在允许的范围内。2.2.7不灵敏度：小于全量程的0.5%2.3检查校验2.3.1检查校验用的标准仪器应符合本规程总纲中规定的要求。2.3.2检查项目2.3.2.1外观检查a.检查压力表的各部件装配是否牢固，不得有影响测量性能的锈蚀、裂纹、孔洞等缺陷。b.检查铭牌标志及铅封是否齐全完好。2.3.2.2零位示值检查a.有零值限止钉的压力表，其指针应紧靠在限止钉上。b.无零值限止钉的压力表，其指针须在零值分度线上。2.3.2.3示值检查a.压力表指针的移动，在全分度范围内应平稳，不得有跳动或卡住现象。b.压力表在轻敲表壳后，其指针值变动量不得超过最大允许基本误差的1/2。2.3.2.4绝缘检查：用500VDC兆欧表检查传感器接线端子与外壳间的绝缘电阻，该绝缘电阻值应大于20MΩ。2.3.3校验2.3.3.1校验要求：3a.匹配好校验设备，标准器应正确安装与放置。b.校验过程中在接近校验点时应缓慢施加输入信号，保证在任何校验点不产生过冲现象。2.3.3.2校验项目见表2-1-1。表2-1-1电接点压力表校验项目项目名称外观密封性绝缘电阻仪表示值误差校验接点设定误差校验2.3.3.3校验步骤a.按校验装置示意图2-1-1配接管线。b.用拨针器将两个接点设定指针分别拨到上限及下限以外，然后进行示值校验。图2-1-1电接点压力表校验装置示意图1－压力源；2－截止阀；3－标准器；4－被校表；5－万用表（交流电压档）c.示值校验中，在各校验点记录标准压力表与被校压力表的指示刻度值。当压4力升至满量程时，停留5分钟，观察压力表指示有无下降（即有无渗漏）现象。d.当被校压力表超过允许误差时，应进行调整，对于线性误差，可重定指针位置，对于非线性误差，可调整扇形齿轮支撑板，并重定指针位置。e.示值校验，校验点不得少于五点。f.示值校验后，进行接点信号误差校验，将上限或下限的设定指针分别定于三个以上不同的调校点上，这三点应在测量范围的20%～80%之间选定。缓慢地升压或降压，直至接点动作发出信号的瞬时为止，标准器的读数与信号指针示值间的误差不得超过最大允许基本误差绝对值的1.5倍，此项调校结束后应进行不少于三次的复现性检查，每次检查的结果均应符合规定指标的要求。调整后应重复检查仪表指针的示值是否仍在允许误差范围内，而不受接点设定的影响。2.4使用和维护2.4.1电接点压力表的使用2.4.1.1仪表允许使用范围：测量正压，均匀负荷不超过全量程的3/4，变动负荷不超过全量程的2/3；测量负压，可用全量程。2.4.1.2仪表在安装前须先仔细核对型号、规格并检查铅封印是否完整无损。如发现型号、规格不符或铅封受损，应查明原因后更换或重新校验、封印。2.4.1.3在正常情况下使用时，不允许开启仪表接线盒或调整给定值范围，如果需要，须在切断电源后进行，以免发生爆炸危险。2.4.1.4仪表在正常使用情况下，应予定期校验。2.4.2在线检查和维护2.4.2.1泄漏检查：检查压力表及导压管是否有泄漏，假如有泄漏应及时处理。2.4.2.2密封检查：传感器表盖、接线盒的密封件“O”型环与密封脂是否老化5失效；表盖与接线盒螺纹是否旋紧；“O”型环与密封脂应依据环境状态与开盖次数多少确定更换周期。2.4.2.3...
