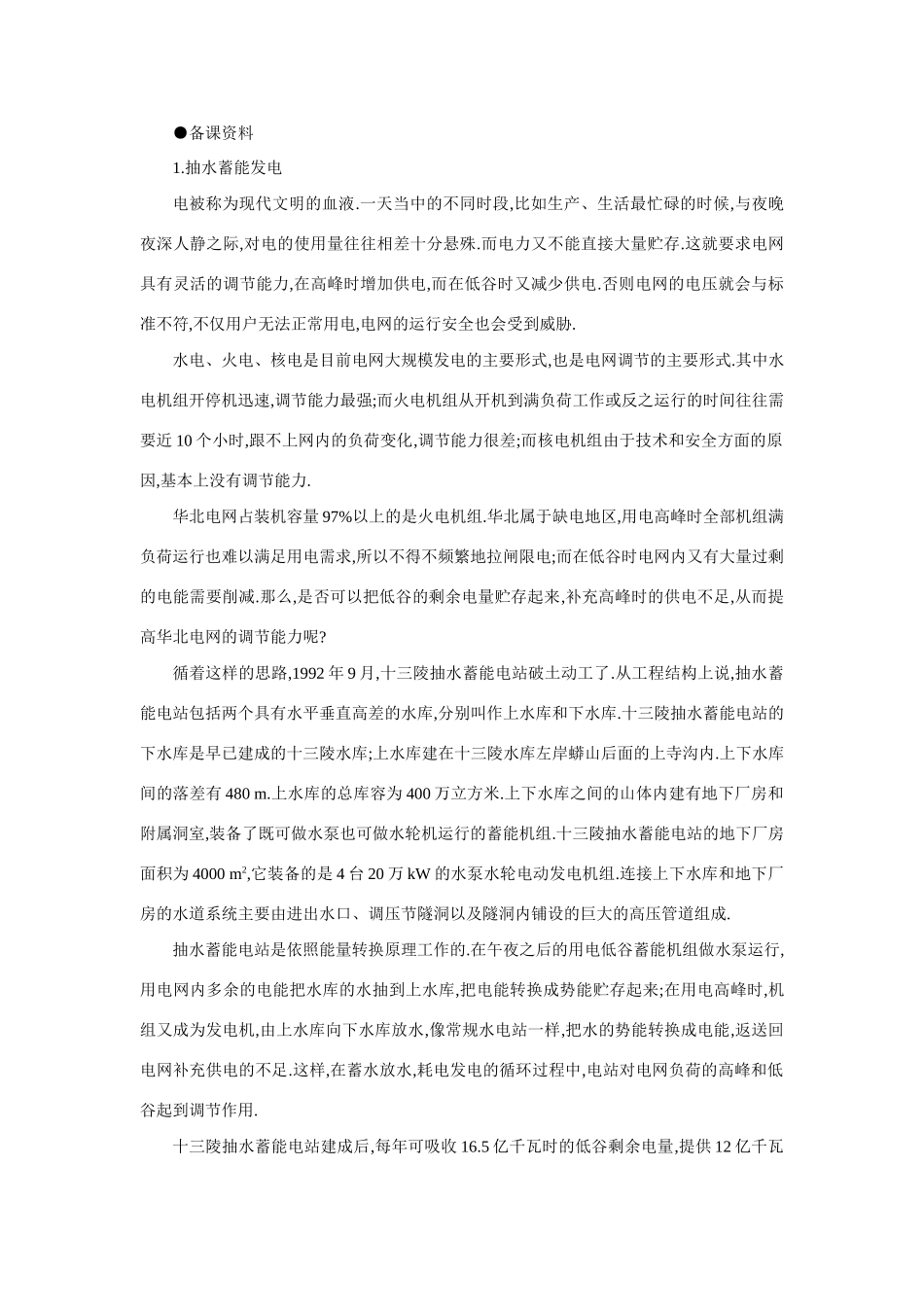

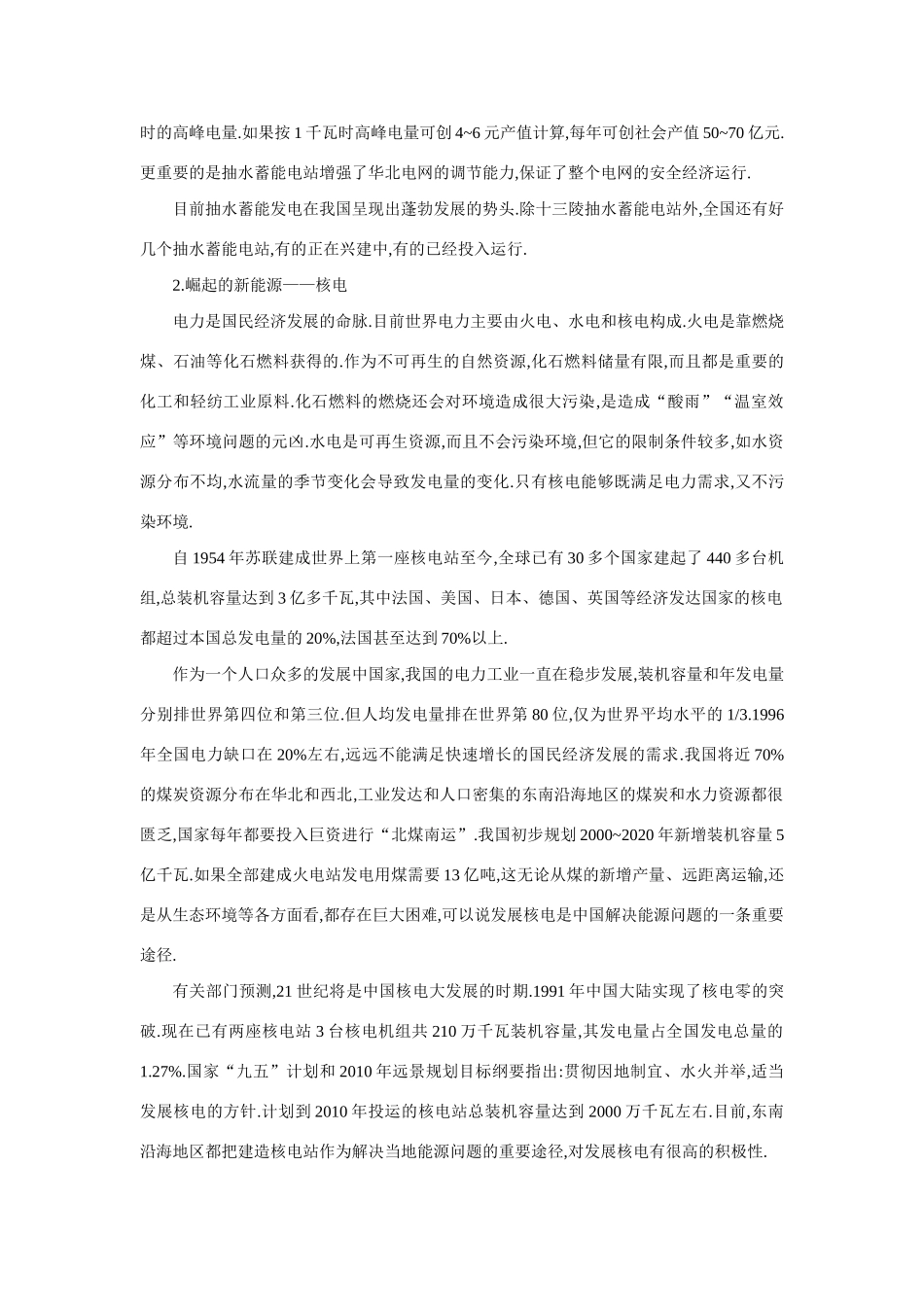

●备课资料1.抽水蓄能发电电被称为现代文明的血液.一天当中的不同时段,比如生产、生活最忙碌的时候,与夜晚夜深人静之际,对电的使用量往往相差十分悬殊.而电力又不能直接大量贮存.这就要求电网具有灵活的调节能力,在高峰时增加供电,而在低谷时又减少供电.否则电网的电压就会与标准不符,不仅用户无法正常用电,电网的运行安全也会受到威胁.水电、火电、核电是目前电网大规模发电的主要形式,也是电网调节的主要形式.其中水电机组开停机迅速,调节能力最强;而火电机组从开机到满负荷工作或反之运行的时间往往需要近10个小时,跟不上网内的负荷变化,调节能力很差;而核电机组由于技术和安全方面的原因,基本上没有调节能力.华北电网占装机容量97%以上的是火电机组.华北属于缺电地区,用电高峰时全部机组满负荷运行也难以满足用电需求,所以不得不频繁地拉闸限电;而在低谷时电网内又有大量过剩的电能需要削减.那么,是否可以把低谷的剩余电量贮存起来,补充高峰时的供电不足,从而提高华北电网的调节能力呢?循着这样的思路,1992年9月,十三陵抽水蓄能电站破土动工了.从工程结构上说,抽水蓄能电站包括两个具有水平垂直高差的水库,分别叫作上水库和下水库.十三陵抽水蓄能电站的下水库是早已建成的十三陵水库;上水库建在十三陵水库左岸蟒山后面的上寺沟内.上下水库间的落差有480m.上水库的总库容为400万立方米.上下水库之间的山体内建有地下厂房和附属洞室,装备了既可做水泵也可做水轮机运行的蓄能机组.十三陵抽水蓄能电站的地下厂房面积为4000m2,它装备的是4台20万kW的水泵水轮电动发电机组.连接上下水库和地下厂房的水道系统主要由进出水口、调压节隧洞以及隧洞内铺设的巨大的高压管道组成.抽水蓄能电站是依照能量转换原理工作的.在午夜之后的用电低谷蓄能机组做水泵运行,用电网内多余的电能把水库的水抽到上水库,把电能转换成势能贮存起来;在用电高峰时,机组又成为发电机,由上水库向下水库放水,像常规水电站一样,把水的势能转换成电能,返送回电网补充供电的不足.这样,在蓄水放水,耗电发电的循环过程中,电站对电网负荷的高峰和低谷起到调节作用.十三陵抽水蓄能电站建成后,每年可吸收16.5亿千瓦时的低谷剩余电量,提供12亿千瓦时的高峰电量.如果按1千瓦时高峰电量可创4~6元产值计算,每年可创社会产值50~70亿元.更重要的是抽水蓄能电站增强了华北电网的调节能力,保证了整个电网的安全经济运行.目前抽水蓄能发电在我国呈现出蓬勃发展的势头.除十三陵抽水蓄能电站外,全国还有好几个抽水蓄能电站,有的正在兴建中,有的已经投入运行.2.崛起的新能源——核电电力是国民经济发展的命脉.目前世界电力主要由火电、水电和核电构成.火电是靠燃烧煤、石油等化石燃料获得的.作为不可再生的自然资源,化石燃料储量有限,而且都是重要的化工和轻纺工业原料.化石燃料的燃烧还会对环境造成很大污染,是造成“酸雨”“温室效应”等环境问题的元凶.水电是可再生资源,而且不会污染环境,但它的限制条件较多,如水资源分布不均,水流量的季节变化会导致发电量的变化.只有核电能够既满足电力需求,又不污染环境.自1954年苏联建成世界上第一座核电站至今,全球已有30多个国家建起了440多台机组,总装机容量达到3亿多千瓦,其中法国、美国、日本、德国、英国等经济发达国家的核电都超过本国总发电量的20%,法国甚至达到70%以上.作为一个人口众多的发展中国家,我国的电力工业一直在稳步发展,装机容量和年发电量分别排世界第四位和第三位.但人均发电量排在世界第80位,仅为世界平均水平的1/3.1996年全国电力缺口在20%左右,远远不能满足快速增长的国民经济发展的需求.我国将近70%的煤炭资源分布在华北和西北,工业发达和人口密集的东南沿海地区的煤炭和水力资源都很匮乏,国家每年都要投入巨资进行“北煤南运”.我国初步规划2000~2020年新增装机容量5亿千瓦.如果全部建成火电站发电用煤需要13亿吨,这无论从煤的新增产量、远距离运输,还是从生态环境等各方面看,都存在巨大困难,可以说发展核电是中国解决能源问题的一条重要途径.有关部门预测,21世纪将是中国核电大发展的时期.1991年中国大陆实现了核电零的突破.现在已有两座核电站3台核电机组共210万...
