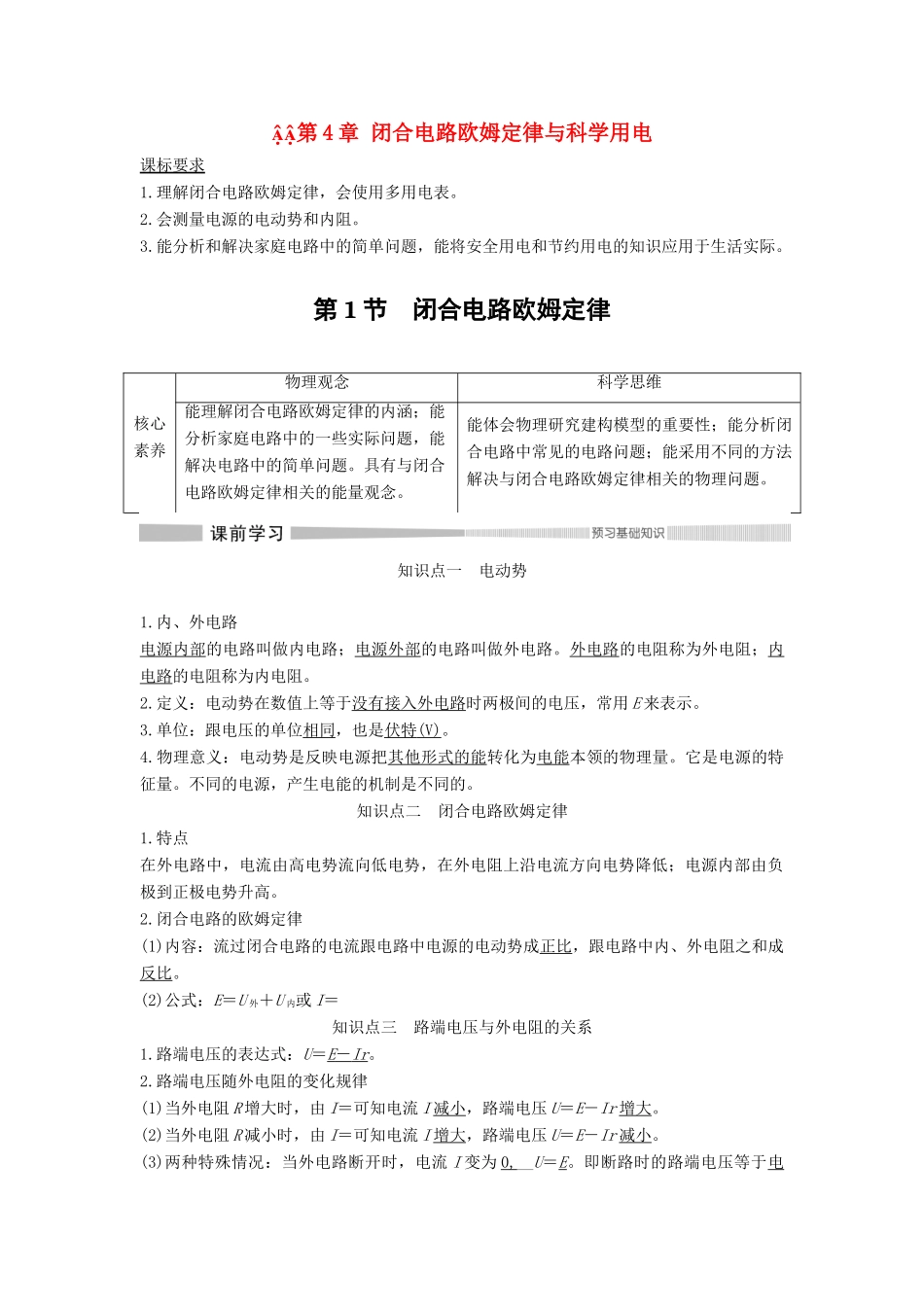

第4章闭合电路欧姆定律与科学用电课标要求1.理解闭合电路欧姆定律，会使用多用电表。2.会测量电源的电动势和内阻。3.能分析和解决家庭电路中的简单问题，能将安全用电和节约用电的知识应用于生活实际。第1节闭合电路欧姆定律核心素养物理观念科学思维能理解闭合电路欧姆定律的内涵；能分析家庭电路中的一些实际问题，能解决电路中的简单问题。具有与闭合电路欧姆定律相关的能量观念。能体会物理研究建构模型的重要性；能分析闭合电路中常见的电路问题；能采用不同的方法解决与闭合电路欧姆定律相关的物理问题。知识点一电动势1.内、外电路电源内部的电路叫做内电路；电源外部的电路叫做外电路。外电路的电阻称为外电阻；内电路的电阻称为内电阻。2.定义：电动势在数值上等于没有接入外电路时两极间的电压，常用E来表示。3.单位：跟电压的单位相同，也是伏特(V)。4.物理意义：电动势是反映电源把其他形式的能转化为电能本领的物理量。它是电源的特征量。不同的电源，产生电能的机制是不同的。知识点二闭合电路欧姆定律1.特点在外电路中，电流由高电势流向低电势，在外电阻上沿电流方向电势降低；电源内部由负极到正极电势升高。2.闭合电路的欧姆定律(1)内容：流过闭合电路的电流跟电路中电源的电动势成正比，跟电路中内、外电阻之和成反比。(2)公式：E＝U外＋U内或I＝知识点三路端电压与外电阻的关系1.路端电压的表达式：U＝E－Ir。2.路端电压随外电阻的变化规律(1)当外电阻R增大时，由I＝可知电流I减小，路端电压U＝E－Ir增大。(2)当外电阻R减小时，由I＝可知电流I增大，路端电压U＝E－Ir减小。(3)两种特殊情况：当外电路断开时，电流I变为0,__U＝E。即断路时的路端电压等于电源电动势。当电源短路时，外电阻R＝0，此时I＝。[思考判断](1)如图甲所示，电压表测量的是外电压，电压表的示数小于电动势。(√)(2)如图乙所示，电压表测量的是内电压，电压表的示数小于电动势。(×)(3)外电阻变化可以引起内电压的变化，从而引起内电阻的变化。(×)(4)外电路的电阻越小，路端电压就越大。(×)(5)电源断路时，电流为零，所以路端电压也为零。(×),电源的电动势与外电路无关，同一电源接入不同的电路，电动势不会发生变化。E＝U外＋U内是最常用的表达式，适用于各种电路，包括含电动机、电风扇等非纯电阻元件的电路。当电源两端短路时，外电阻R＝0，此时I＝，U外＝0，由于电源内阻很小，所以短路时会形成很大的电流，这就要求我们绝对不能把电源两极不经负载而直接相连。核心要点对电动势的理解[要点归纳]1.对电动势的理解(1)电动势的物理意义：它反映了电源把其他形式的能转化为电能本领的大小，是电源的属性，与电源的体积、外电路无关。(2)电动势的粗略测量：E的数值等于没有接入外电路时电源正、负两极间的电压，可以用阻值较大的电压表直接接在正、负极两端粗略测量，其示数近似为电源电动势E。2.电动势与电压的区别电动势电压物理意义不同表示非静电力做功将其他形式的能转化为电能的本领表示电场力做功将电能转化为其他形式的能的本领数值大小不同数值上等于将单位电荷量的正电荷从电源负极移到正极非静电力所做的功数值上等于将单位电荷量的正电荷从导体一端移到另一端电场力所做的功决定因素不同由电源本身决定由电源、导体的电阻及导体的连接方式决定联系电路闭合：E＝U内＋U外；电路断开：E＝U外提示：在电池中，非静电力是化学作用，它将化学能转化为电势能；在发电机中，非静电力是电磁作用，它将机械能转化为电势能。[试题案例][例1](多选)关于电源的电动势，下面说法正确的是()A.电源的电动势就是电源两极间的电压B.电动势越大的电源，将其他形式的能转化为电能的本领越大C.电动势的数值等于内、外电路电压之和D.电动势只由电源性质决定，与外电路无关解析电动势等于电源没有接入外电路时两极间的电压，当电源接入外电路时，电源有内电压，电源两极间的电压小于电动势，故A错误；电动势反映电源把其他形式的能转化为电能的本领大小，电动势越大，将其他形式的能转化为电能的本领越大，故B正确；根据闭合电路欧姆定律知，电动势的数值等于内、外电路电压之和，故C正确；电...
