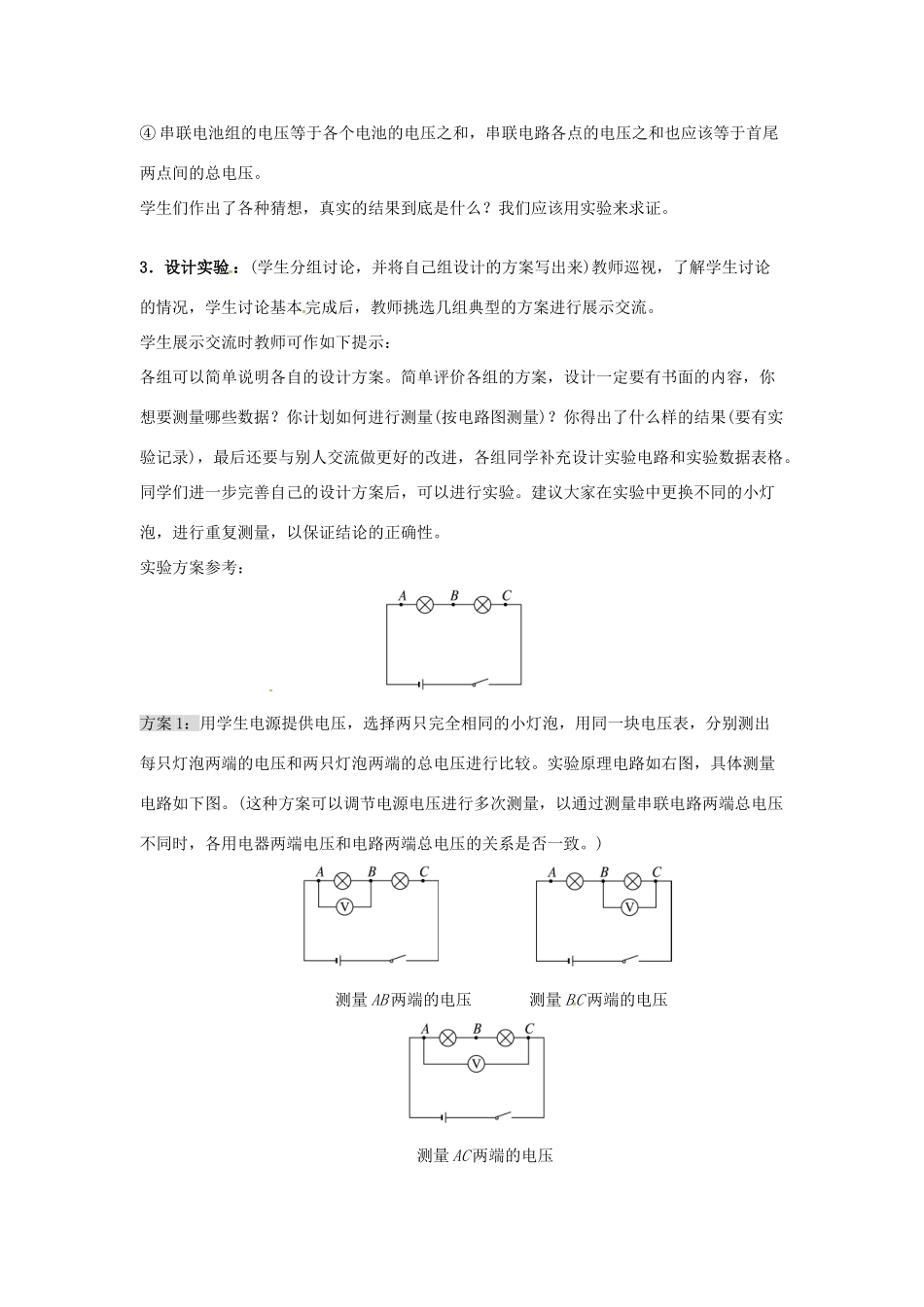

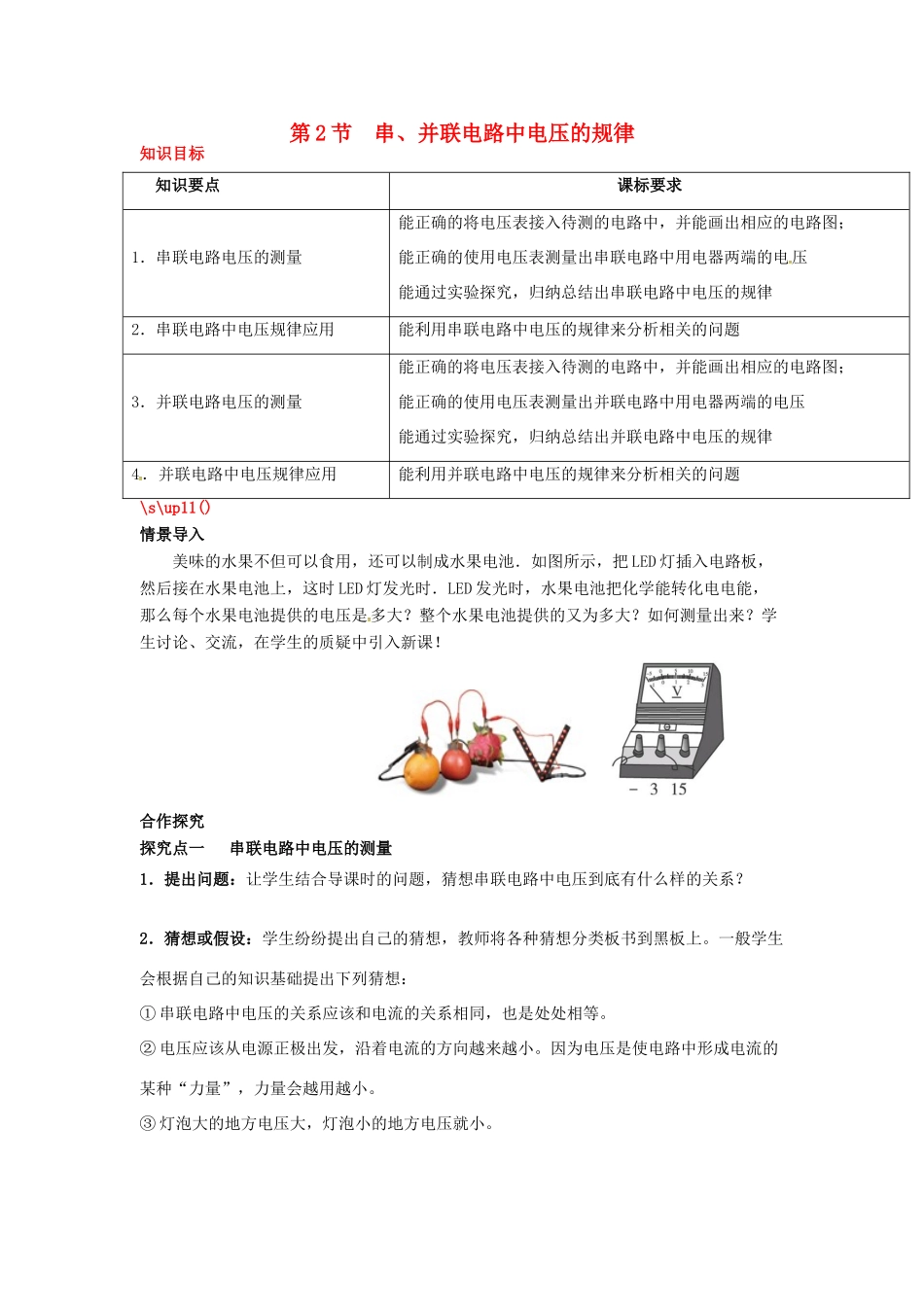

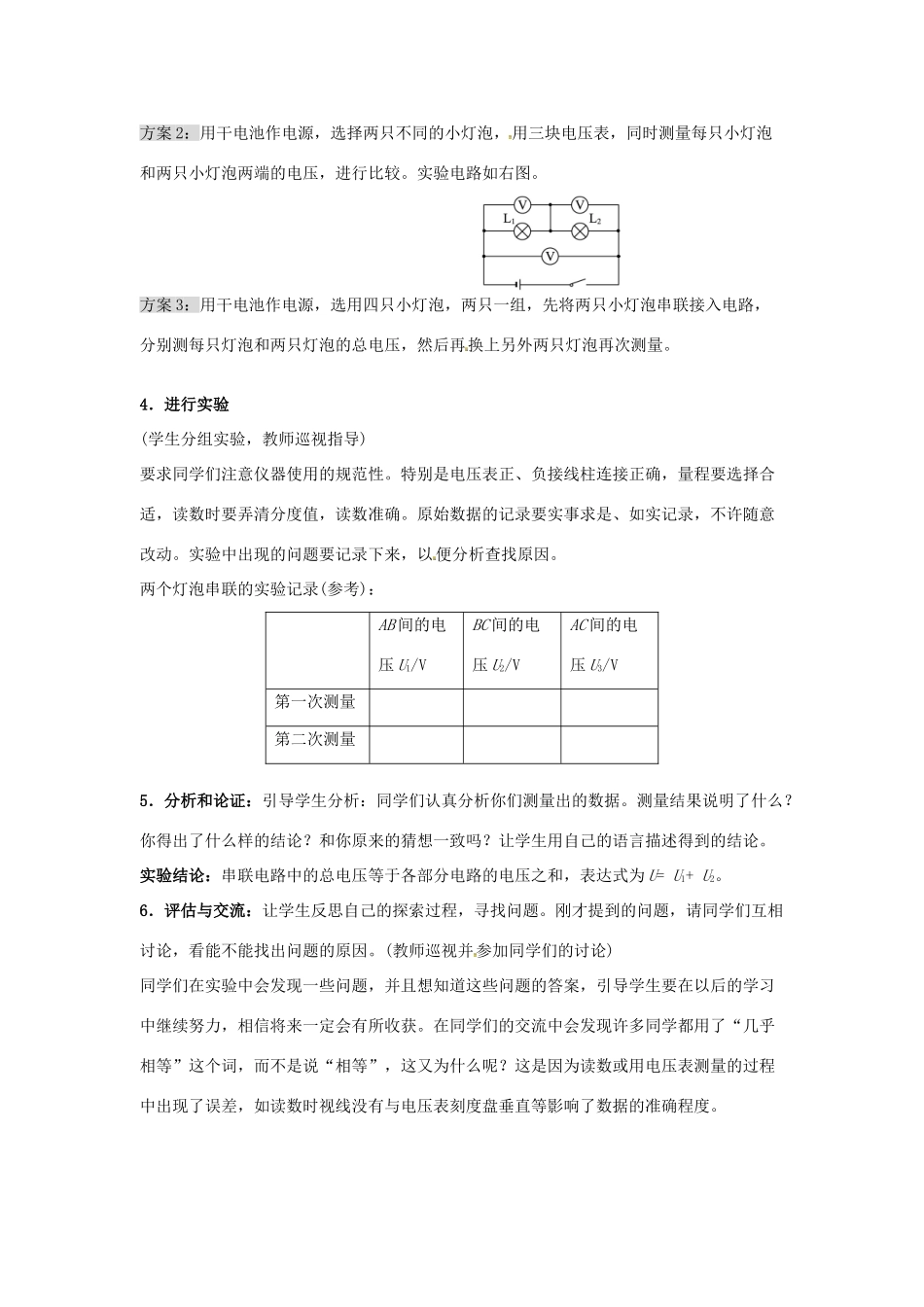

第2节串、并联电路中电压的规律知识目标知识要点课标要求1．串联电路电压的测量能正确的将电压表接入待测的电路中，并能画出相应的电路图；能正确的使用电压表测量出串联电路中用电器两端的电压能通过实验探究，归纳总结出串联电路中电压的规律2．串联电路中电压规律应用能利用串联电路中电压的规律来分析相关的问题3．并联电路电压的测量能正确的将电压表接入待测的电路中，并能画出相应的电路图；能正确的使用电压表测量出并联电路中用电器两端的电压能通过实验探究，归纳总结出并联电路中电压的规律4．并联电路中电压规律应用能利用并联电路中电压的规律来分析相关的问题\s\up11()情景导入美味的水果不但可以食用，还可以制成水果电池．如图所示，把LED灯插入电路板，然后接在水果电池上，这时LED灯发光时．LED发光时，水果电池把化学能转化电电能，那么每个水果电池提供的电压是多大？整个水果电池提供的又为多大？如何测量出来？学生讨论、交流，在学生的质疑中引入新课！合作探究探究点一串联电路中电压的测量1．提出问题：让学生结合导课时的问题，猜想串联电路中电压到底有什么样的关系？2．猜想或假设：学生纷纷提出自己的猜想，教师将各种猜想分类板书到黑板上。一般学生会根据自己的知识基础提出下列猜想：①串联电路中电压的关系应该和电流的关系相同，也是处处相等。②电压应该从电源正极出发，沿着电流的方向越来越小。因为电压是使电路中形成电流的某种“力量”，力量会越用越小。③灯泡大的地方电压大，灯泡小的地方电压就小。④串联电池组的电压等于各个电池的电压之和，串联电路各点的电压之和也应该等于首尾两点间的总电压。学生们作出了各种猜想，真实的结果到底是什么？我们应该用实验来求证。3．设计实验：(学生分组讨论，并将自己组设计的方案写出来)教师巡视，了解学生讨论的情况，学生讨论基本完成后，教师挑选几组典型的方案进行展示交流。学生展示交流时教师可作如下提示：各组可以简单说明各自的设计方案。简单评价各组的方案，设计一定要有书面的内容，你想要测量哪些数据？你计划如何进行测量(按电路图测量)？你得出了什么样的结果(要有实验记录)，最后还要与别人交流做更好的改进，各组同学补充设计实验电路和实验数据表格。同学们进一步完善自己的设计方案后，可以进行实验。建议大家在实验中更换不同的小灯泡，进行重复测量，以保证结论的正确性。实验方案参考：方案1：用学生电源提供电压，选择两只完全相同的小灯泡，用同一块电压表，分别测出每只灯泡两端的电压和两只灯泡两端的总电压进行比较。实验原理电路如右图，具体测量电路如下图。(这种方案可以调节电源电压进行多次测量，以通过测量串联电路两端总电压不同时，各用电器两端电压和电路两端总电压的关系是否一致。)测量AB两端的电压测量BC两端的电压测量AC两端的电压方案2：用干电池作电源，选择两只不同的小灯泡，用三块电压表，同时测量每只小灯泡和两只小灯泡两端的电压，进行比较。实验电路如右图。方案3：用干电池作电源，选用四只小灯泡，两只一组，先将两只小灯泡串联接入电路，分别测每只灯泡和两只灯泡的总电压，然后再换上另外两只灯泡再次测量。4．进行实验(学生分组实验，教师巡视指导)要求同学们注意仪器使用的规范性。特别是电压表正、负接线柱连接正确，量程要选择合适，读数时要弄清分度值，读数准确。原始数据的记录要实事求是、如实记录，不许随意改动。实验中出现的问题要记录下来，以便分析查找原因。两个灯泡串联的实验记录(参考)：AB间的电压U1/VBC间的电压U2/VAC间的电压U3/V第一次测量第二次测量5．分析和论证：引导学生分析：同学们认真分析你们测量出的数据。测量结果说明了什么？你得出了什么样的结论？和你原来的猜想一致吗？让学生用自己的语言描述得到的结论。实验结论：串联电路中的总电压等于各部分电路的电压之和，表达式为U=U1+U2。6．评估与交流：让学生反思自己的探索过程，寻找问题。刚才提到的问题，请同学们互相讨论，看能不能找出问题的原因。(教师巡视并参加同学们的讨论)同学们在实验中会发现一些问题，并且想知道这些问题的答案，引导学生...
