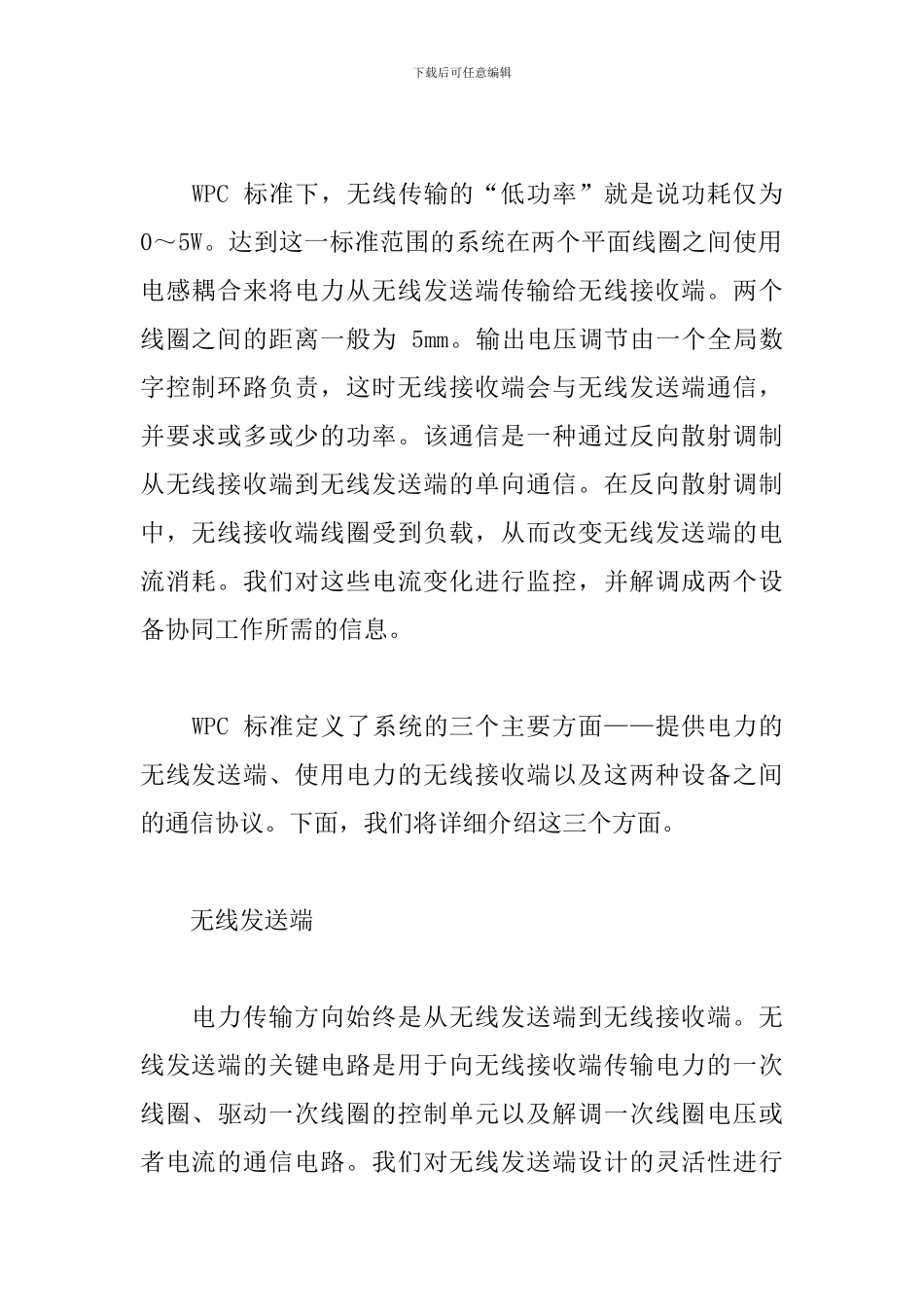

下载后可任意编辑Qi标准及无线充电解决方案介绍Qi标准及无线充电解决方案介绍无线充电技术在消费类市场表现出巨大的市场潜力。在不使用连线的情况下给电子设备充电不但可为便携式设备用户提供一种便利的解决方案，而且还让广阔设计人员能够寻找到更具创新性的问题解决方法。许多电池供电型便携式设备均能受益于这种技术，从手机到电动汽车不一而足。电感耦合方法可以实现高效和通用的无线充电。为了便于使用并且让设计人员和消费者都受益，无线充电联盟(WPC)制定出了一种标准，在供电设备(无线发射端，充电站)和用电设备(无线接收端，便携式设备)之间创建了互操作性。WPC成立于2024年，由亚洲、欧洲和美国的各行业公司组成，其中包括电子设备制造厂商和原始设备制造商(OEM)。WPC标准定义了电感耦合(线圈结构)的类型，以及低功率无线设备所用的通信协议。在这种标准下工作的任何设备都可以与任何其他WPC兼容设备配对。这种方法的一个重要的好处是其利用这些线圈来实现无线发送端和无线接收端之间的通信。无线充电WPC标准下载后可任意编辑WPC标准下，无线传输的“低功率”就是说功耗仅为0～5W。达到这一标准范围的系统在两个平面线圈之间使用电感耦合来将电力从无线发送端传输给无线接收端。两个线圈之间的距离一般为5mm。输出电压调节由一个全局数字控制环路负责，这时无线接收端会与无线发送端通信，并要求或多或少的功率。该通信是一种通过反向散射调制从无线接收端到无线发送端的单向通信。在反向散射调制中，无线接收端线圈受到负载，从而改变无线发送端的电流消耗。我们对这些电流变化进行监控，并解调成两个设备协同工作所需的信息。WPC标准定义了系统的三个主要方面——提供电力的无线发送端、使用电力的无线接收端以及这两种设备之间的通信协议。下面，我们将详细介绍这三个方面。无线发送端电力传输方向始终是从无线发送端到无线接收端。无线发送端的关键电路是用于向无线接收端传输电力的一次线圈、驱动一次线圈的控制单元以及解调一次线圈电压或者电流的通信电路。我们对无线发送端设计的灵活性进行下载后可任意编辑了限制，旨在向无线接收端提供一致的电力和电压电平。无线接收端将自己作为无线发送端的一个兼容设备，同时也提供配置信息。一旦发射器开始电力传输，无线接收端就向无线发送端发送一些误差数据包，从而要求或多或少的电力。一旦接收到一个“终止电力”消息，或者假如1.25秒以上都没有接收到数据包，则无线发送端停止供电。没有电力传输时，无线发送端则进入低功率待机模式。WPC法律规范允许使用固定和移动配置。单个固定线圈(称作类型A1)为卓芯微无线充电支持的解决方案。无线发送端(其通常为一个平面用户将无线接收端放置在上面)连接至电源。符合WPC标准的设备线圈起到了一个50%占空比谐振半桥的作用，其输入为19VDC(±1V)。假如无线接收端需要或多或少的功率，则线圈频率会发生变化，但会保持在110到205kHz之间，具体取决于功率需求。无线接收端下载后可任意编辑无线接收端通常为一种便携式设备。无线接收端的关键电路是用于从无线发送端接收电力的次级线圈、用于将AC转换为DC的整流电路、用于将未稳压DC转换为经过稳压的DC的电源调节电路以及用于将信号调制到次级线圈的通信电路。无线接收端负责其身份认证和电源要求的所有通信，因为无线发送端只是一个“收听者”。尽管为了让其符合WPC标准我们对无线发送端的设计进行了限制，但设计无线接收端时却可以有更多的自由。我们可以调节无线接收端的线圈尺寸，以满足设备的体积要求。利用5V、500mA输出的70%典型效率，我们对无线接收端的线圈电压进行全波整流。由于两个设备之间的通信是单向的，因此WPC选择无线接收端作为“述说者”。电感电能传输通过耦合一次到次级线圈的磁场工作。非耦合磁力线围绕一次线圈旋转，且只要磁力线不耦合寄生负载其便不会出现损耗(例如：金属的涡流损耗等)。通信协议通信协议包括模拟和数字声脉冲(pinging);身份识别和配置以及电力传输。无线接收端放置在无线发送端上面时出现的典型启动顺序如下：下载后可任意编辑来自无线发送端的模拟ping检测到对象的存在来自无线发送端...
