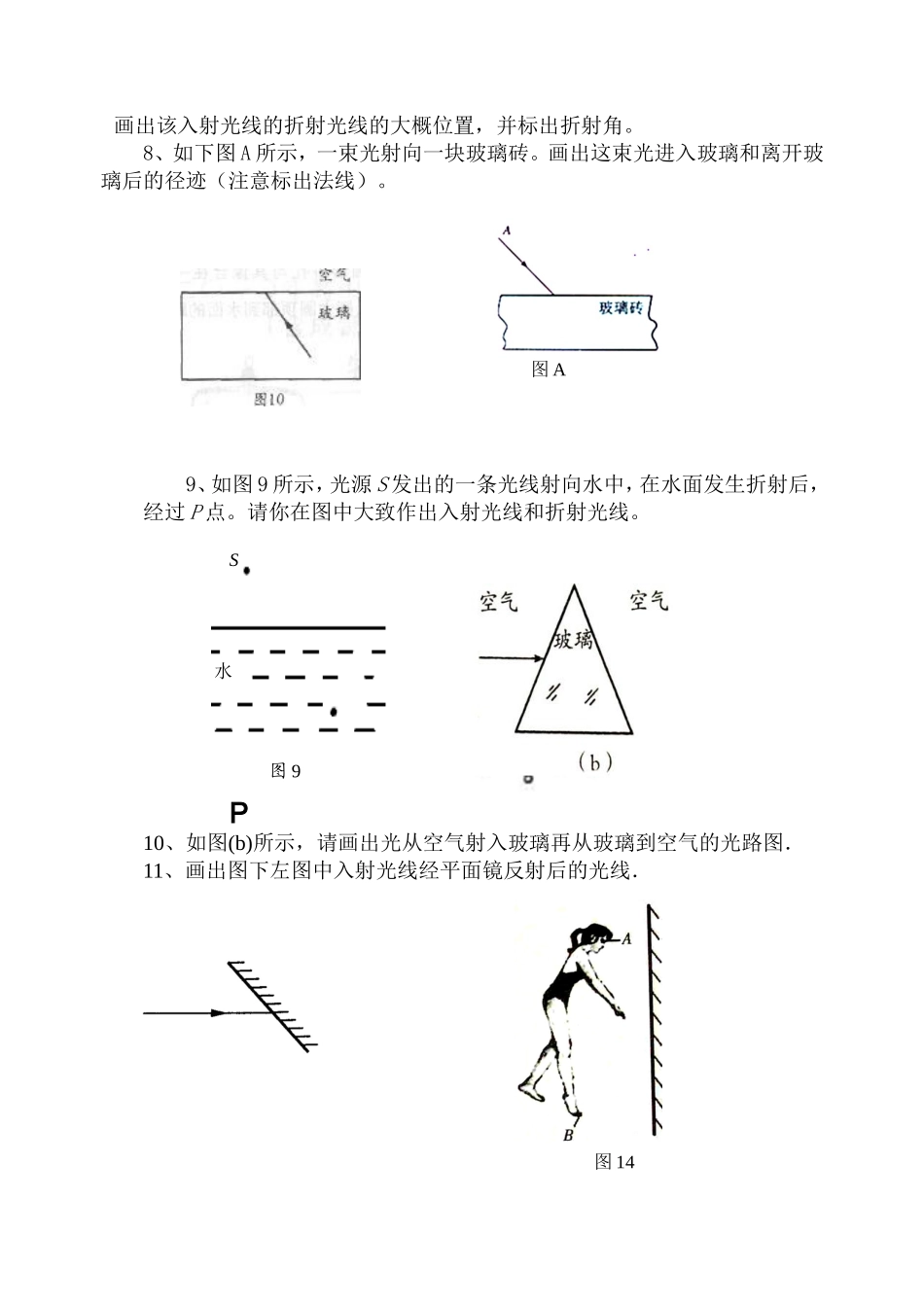

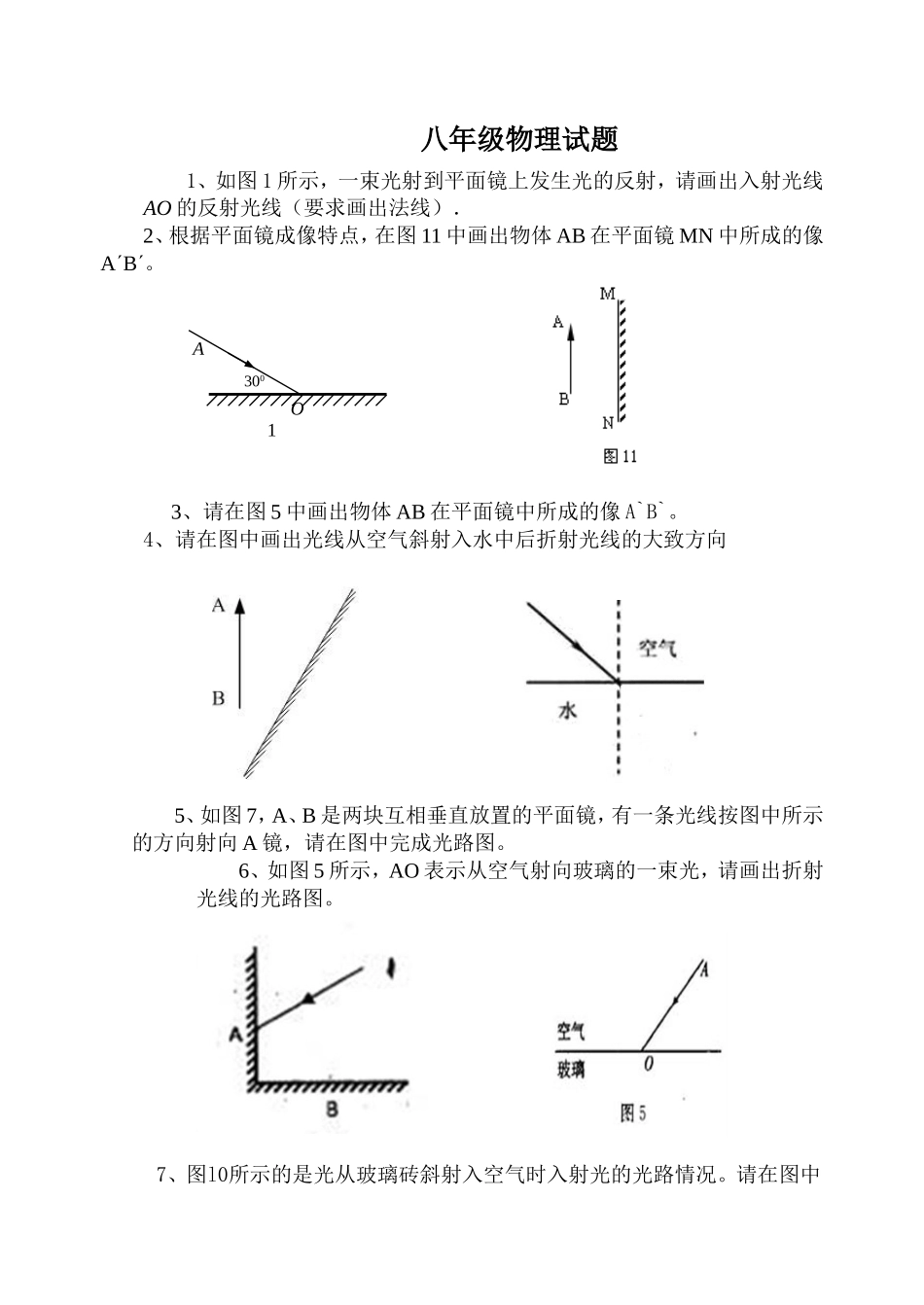

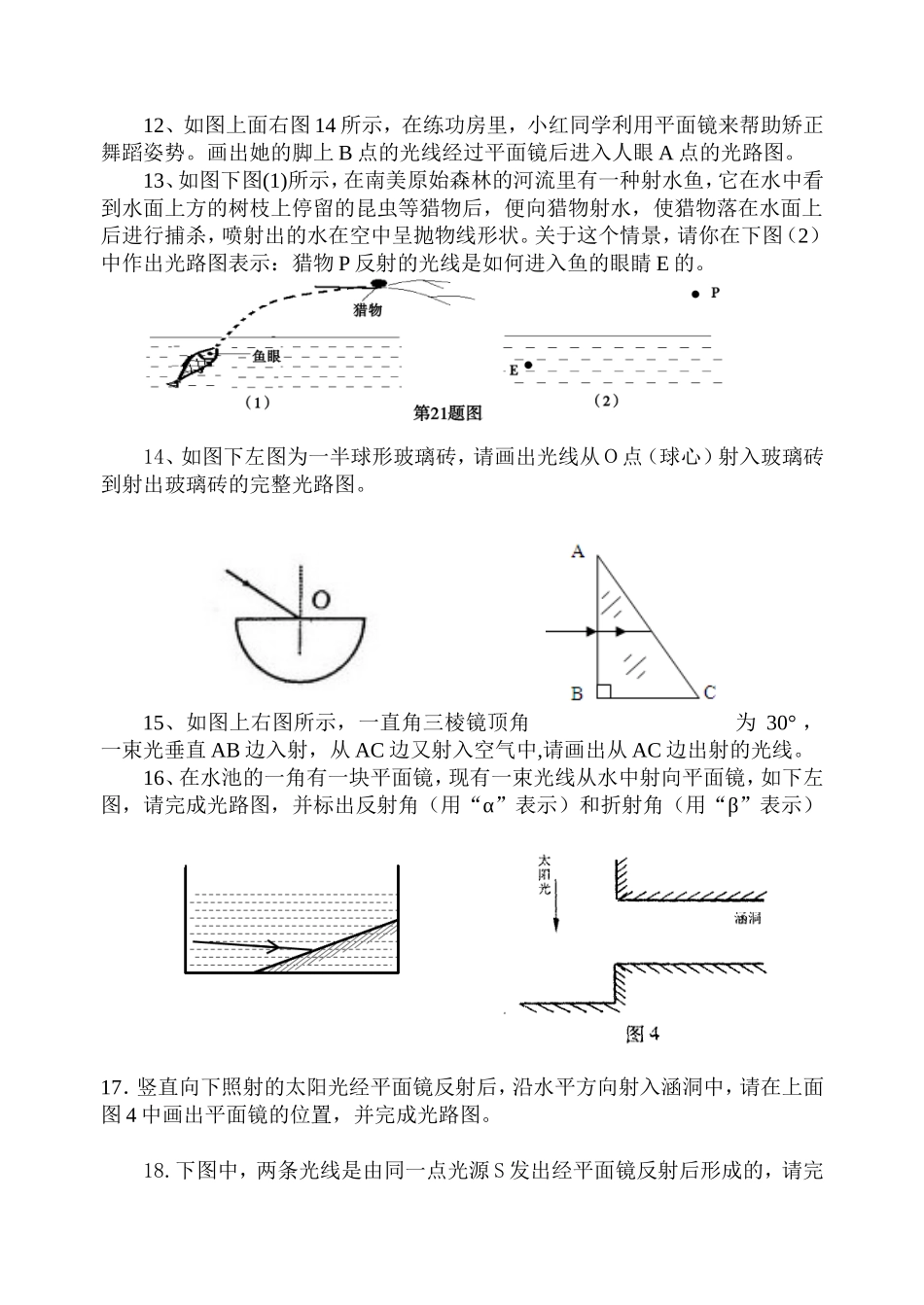

八年级物理试题1、如图1所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）．2、根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像AB。3、请在图5中画出物体AB在平面镜中所成的像A`B`。4、请在图中画出光线从空气斜射入水中后折射光线的大致方向5、如图7，A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。6、如图5所示，AO表示从空气射向玻璃的一束光，请画出折射光线的光路图。7、图l0所示的是光从玻璃砖斜射入空气时入射光的光路情况。请在图中AO3001画出该入射光线的折射光线的大概位置，并标出折射角。8、如下图A所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。9、如图9所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作出入射光线和折射光线。10、如图(b)所示，请画出光从空气射入玻璃再从玻璃到空气的光路图．11、画出图下左图中入射光线经平面镜反射后的光线．图A图9SP水图1412、如图上面右图14所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。13、如图下图(1)所示，在南美原始森林的河流里有一种射水鱼，它在水中看到水面上方的树枝上停留的昆虫等猎物后，便向猎物射水，使猎物落在水面上后进行捕杀，喷射出的水在空中呈抛物线形状。关于这个情景，请你在下图（2）中作出光路图表示：猎物P反射的光线是如何进入鱼的眼睛E的。14、如图下左图为一半球形玻璃砖，请画出光线从Ｏ点（球心）射入玻璃砖到射出玻璃砖的完整光路图。15、如图上右图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。16、在水池的一角有一块平面镜，现有一束光线从水中射向平面镜，如下左图，请完成光路图，并标出反射角（用“α”表示）和折射角（用“β”表示）17．竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在上面图4中画出平面镜的位置，并完成光路图。18.下图中，两条光线是由同一点光源S发出经平面镜反射后形成的，请完成光路图，并确定光源S的位置。19．如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点？20、.如图7所示，MN为一平面镜，P为一不透光的障碍物，人眼在S处，试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围。
