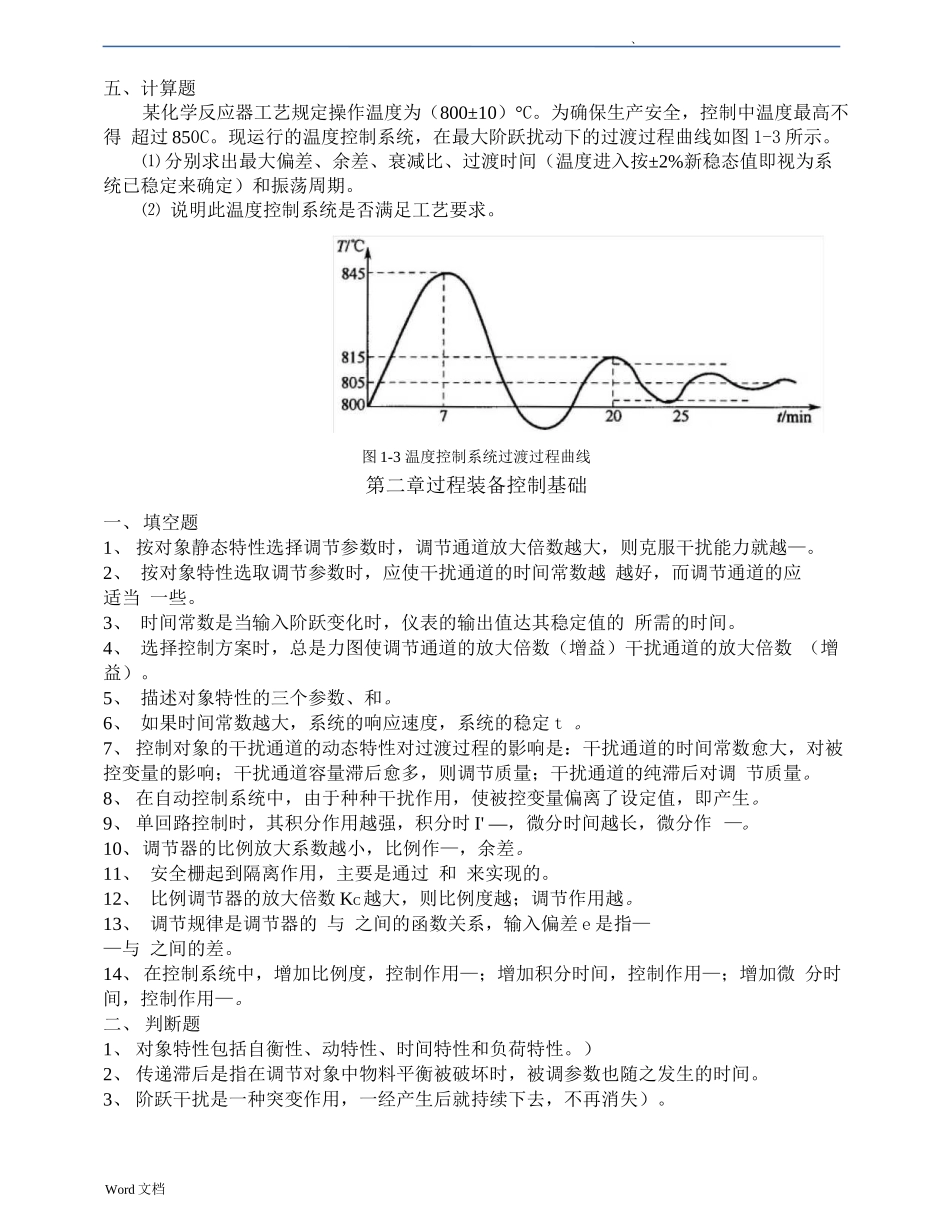

Word文档《过程装备控制技术及应用》（本）课后复习题第一章控制系统的基本概念一、填空题1、评定过渡过程的性能指标主要有。2、自动控制系统按设定值的不同形式可分为、、等控制系统。3、过程控制系统基本组成是、、和等环节。二、判断题1、系统的过渡时间短，则调节系统能及时克服干扰作用，调节质量就越高。（）2、余差是指调节过程结束后，被调参数稳定值与测量值之差。（）三、选择题1、系统的衰减一般为时最好。A.20：1B.8:1C.4:12、系统过渡过程中的最大偏差是指调节过程中出现的最大差值。A.被调参数指示值与给定值的B.被调参数指示值与测量值的C.新的稳定值与给定值的四、简答题1、在阶跃扰动作用下，自控系统的过渡过程有哪些基本形式？其主要品质指标有哪些？2、化工自动化主要包括哪些容？3、自动控制系统主要由哪些环节组成？4、图1-1为某列管式蒸汽加热器控制流程图。试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。图1-1某列管式蒸汽加热器控制流程图[P16，图1-17]5、在自动控制系统中，测量变送装置、控制器、执行器各起什么作用？6、图1-2为一组在阶跃扰动作用下的过渡过程曲线。⑴指出每种过程曲线的名称。⑵试指出哪些过程曲线能基本满足控制要求？哪些不能？为什么？图1-2过渡过程曲线7、试画出衰减比分别为n<1,n=1,n>1,n—8时的过度过程曲线？、Word文档五、计算题某化学反应器工艺规定操作温度为（800±10）°C。为确保生产安全，控制中温度最高不得超过850C。现运行的温度控制系统，在最大阶跃扰动下的过渡过程曲线如图1-3所示。⑴分别求出最大偏差、余差、衰减比、过渡时间（温度进入按±2%新稳态值即视为系统已稳定来确定）和振荡周期。⑵说明此温度控制系统是否满足工艺要求。图1-3温度控制系统过渡过程曲线第二章过程装备控制基础一、填空题1、按对象静态特性选择调节参数时，调节通道放大倍数越大，则克服干扰能力就越—。2、按对象特性选取调节参数时，应使干扰通道的时间常数越越好，而调节通道的应适当一些。3、时间常数是当输入阶跃变化时，仪表的输出值达其稳定值的所需的时间。4、选择控制方案时，总是力图使调节通道的放大倍数（增益）干扰通道的放大倍数（增益）。5、描述对象特性的三个参数、和。6、如果时间常数越大，系统的响应速度，系统的稳定t。7、控制对象的干扰通道的动态特性对过渡过程的影响是：干扰通道的时间常数愈大，对被控变量的影响；干扰通道容量滞后愈多，则调节质量；干扰通道的纯滞后对调节质量。8、在自动控制系统中，由于种种干扰作用，使被控变量偏离了设定值，即产生。9、单回路控制时，其积分作用越强，积分时I'—，微分时间越长，微分作—。10、调节器的比例放大系数越小，比例作—，余差。11、安全栅起到隔离作用，主要是通过和来实现的。12、比例调节器的放大倍数KC越大，则比例度越；调节作用越。13、调节规律是调节器的与之间的函数关系，输入偏差e是指——与之间的差。14、在控制系统中，增加比例度，控制作用—；增加积分时间，控制作用—；增加微分时间，控制作用—。二、判断题1、对象特性包括自衡性、动特性、时间特性和负荷特性。）2、传递滞后是指在调节对象中物料平衡被破坏时，被调参数也随之发生的时间。3、阶跃干扰是一种突变作用，一经产生后就持续下去，不再消失）。Word文档4、克服余差的办法是在比例控制的基础上加上微分控制作用。（）5、在自动调节系统中给定值是指生产中要求保持的工艺指标。（）6、当比例带（即比例度）越小时（在临界比例度之前），调节系统越容易稳定。（）7、在危险场所和控制室之间设置安全栅，这样构成的系统叫做安全火花型防爆系统。（）8、单元组合式仪表变送器其滞后时间常数都很小，可视为一个放大环节。（）9、调节系统的超调量小，过渡过程短，没有余差，应选用PI调节规律。（）10、微分调节能消除系统余差。（）三、选择题1、聚合釜的温度控制具有较大的滞后性，为了保证控制效果良好，一般为选用制规律。A.比例B.比例+积分C.比例+积分+微分D.比例+微分2、由于微分调节规律有超前作用，因此调节器加入微分作用主要是用来。A.克服调节对象的惯性滞后（时...
