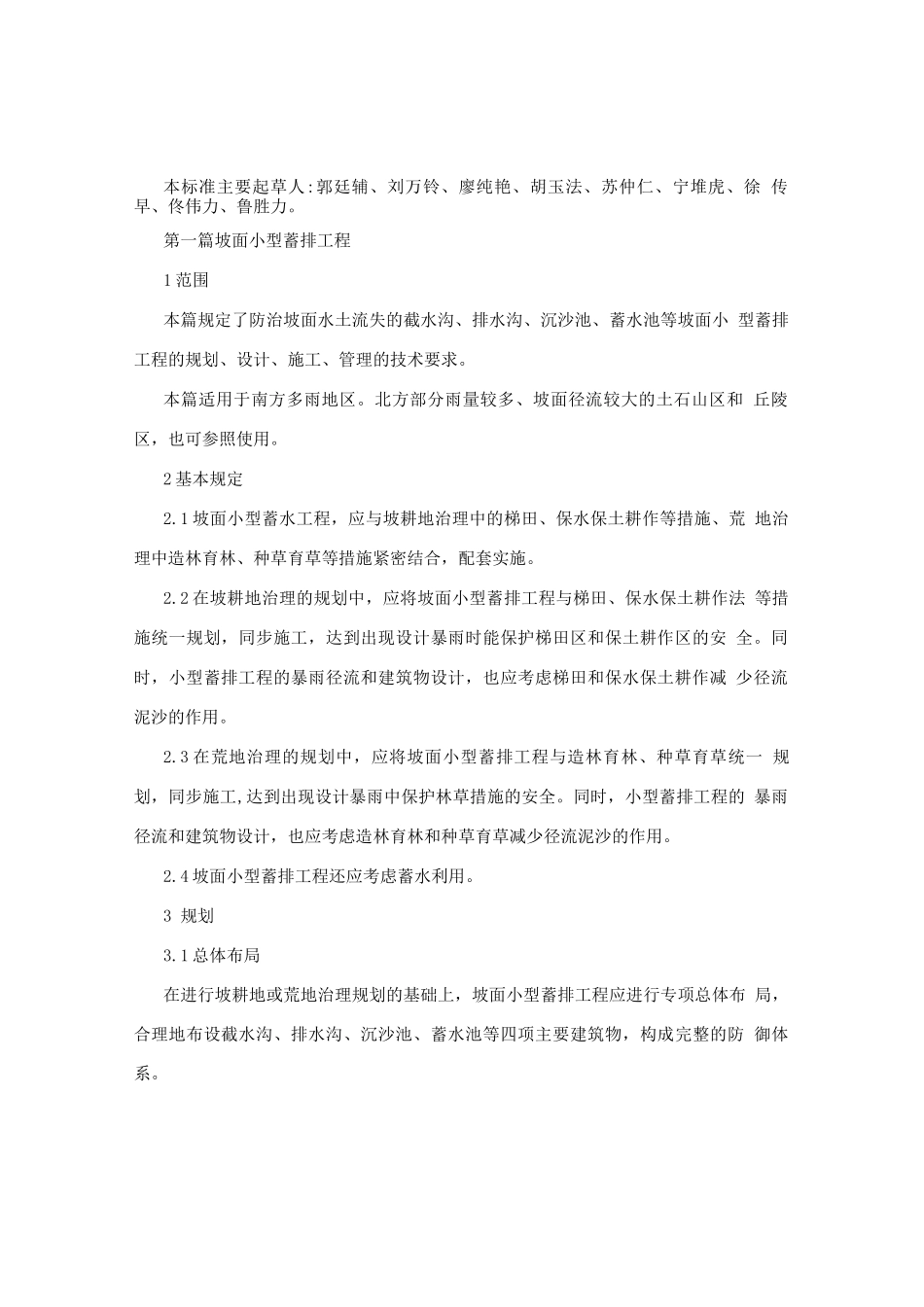

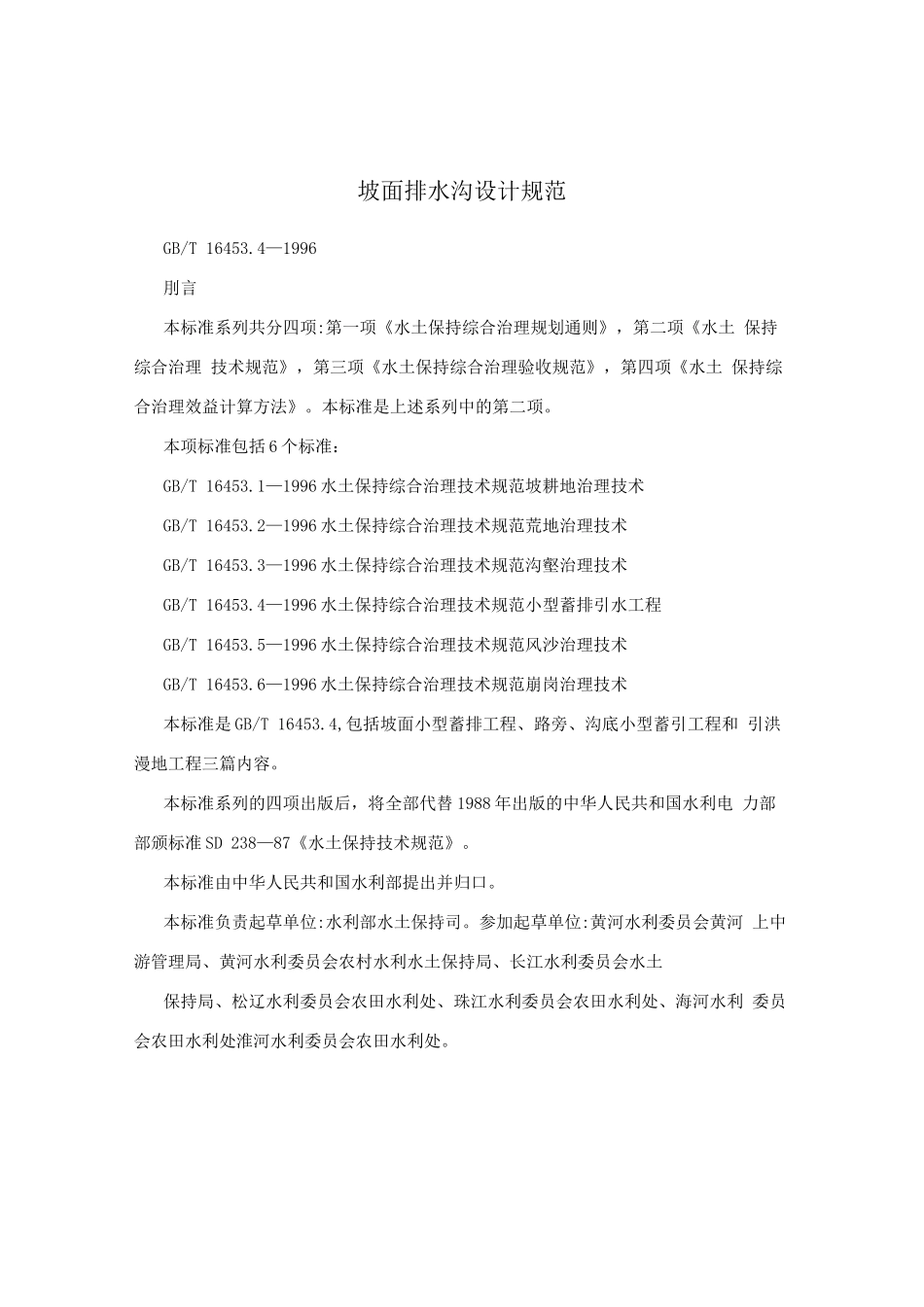

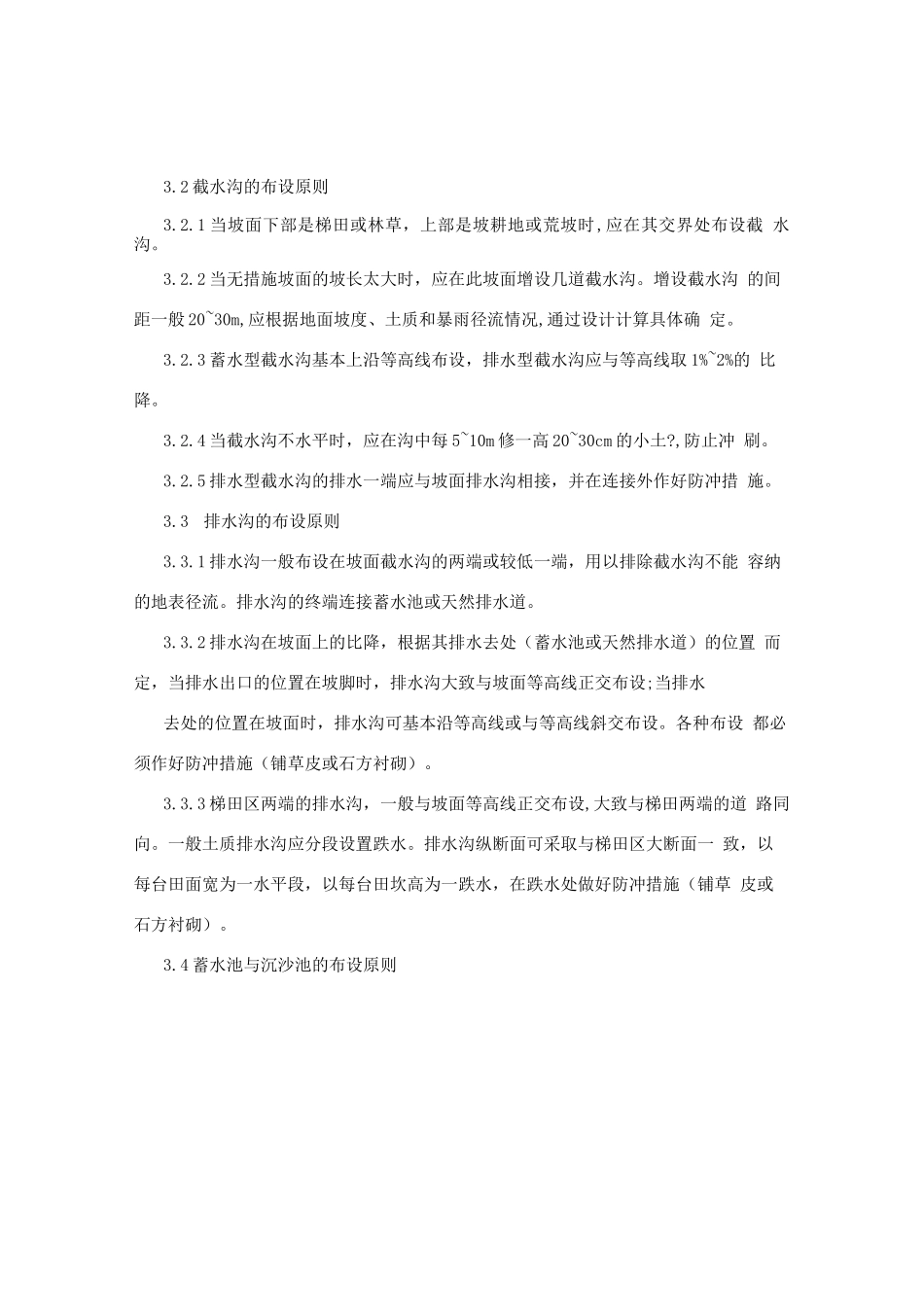

坡面排水沟设计规范GB/T16453.4—1996刖言本标准系列共分四项:第一项《水土保持综合治理规划通则》，第二项《水土保持综合治理技术规范》，第三项《水土保持综合治理验收规范》，第四项《水土保持综合治理效益计算方法》。本标准是上述系列中的第二项。本项标准包括6个标准：GB/T16453.1—1996水土保持综合治理技术规范坡耕地治理技术GB/T16453.2—1996水土保持综合治理技术规范荒地治理技术GB/T16453.3—1996水土保持综合治理技术规范沟壑治理技术GB/T16453.4—1996水土保持综合治理技术规范小型蓄排引水工程GB/T16453.5—1996水土保持综合治理技术规范风沙治理技术GB/T16453.6—1996水土保持综合治理技术规范崩岗治理技术本标准是GB/T16453.4,包括坡面小型蓄排工程、路旁、沟底小型蓄引工程和引洪漫地工程三篇内容。本标准系列的四项出版后，将全部代替1988年出版的中华人民共和国水利电力部部颁标准SD238—87《水土保持技术规范》。本标准由中华人民共和国水利部提出并归口。本标准负责起草单位:水利部水土保持司。参加起草单位:黄河水利委员会黄河上中游管理局、黄河水利委员会农村水利水土保持局、长江水利委员会水土保持局、松辽水利委员会农田水利处、珠江水利委员会农田水利处、海河水利委员会农田水利处淮河水利委员会农田水利处。本标准主要起草人:郭廷辅、刘万铃、廖纯艳、胡玉法、苏仲仁、宁堆虎、徐传早、佟伟力、鲁胜力。第一篇坡面小型蓄排工程1范围本篇规定了防治坡面水土流失的截水沟、排水沟、沉沙池、蓄水池等坡面小型蓄排工程的规划、设计、施工、管理的技术要求。本篇适用于南方多雨地区。北方部分雨量较多、坡面径流较大的土石山区和丘陵区，也可参照使用。2基本规定2.1坡面小型蓄水工程，应与坡耕地治理中的梯田、保水保土耕作等措施、荒地治理中造林育林、种草育草等措施紧密结合，配套实施。2.2在坡耕地治理的规划中，应将坡面小型蓄排工程与梯田、保水保土耕作法等措施统一规划，同步施工，达到出现设计暴雨时能保护梯田区和保土耕作区的安全。同时，小型蓄排工程的暴雨径流和建筑物设计，也应考虑梯田和保水保土耕作减少径流泥沙的作用。2.3在荒地治理的规划中，应将坡面小型蓄排工程与造林育林、种草育草统一规划，同步施工,达到出现设计暴雨中保护林草措施的安全。同时，小型蓄排工程的暴雨径流和建筑物设计，也应考虑造林育林和种草育草减少径流泥沙的作用。2.4坡面小型蓄排工程还应考虑蓄水利用。3规划3.1总体布局在进行坡耕地或荒地治理规划的基础上，坡面小型蓄排工程应进行专项总体布局，合理地布设截水沟、排水沟、沉沙池、蓄水池等四项主要建筑物，构成完整的防御体系。3.2截水沟的布设原则3.2.1当坡面下部是梯田或林草，上部是坡耕地或荒坡时,应在其交界处布设截水沟。3.2.2当无措施坡面的坡长太大时，应在此坡面增设几道截水沟。增设截水沟的间距一般20~30m,应根据地面坡度、土质和暴雨径流情况,通过设计计算具体确定。3.2.3蓄水型截水沟基本上沿等高线布设，排水型截水沟应与等高线取1%~2%的比降。3.2.4当截水沟不水平时，应在沟中每5~10m修一高20~30cm的小土?,防止冲刷。3.2.5排水型截水沟的排水一端应与坡面排水沟相接，并在连接外作好防冲措施。3.3排水沟的布设原则3.3.1排水沟一般布设在坡面截水沟的两端或较低一端，用以排除截水沟不能容纳的地表径流。排水沟的终端连接蓄水池或天然排水道。3.3.2排水沟在坡面上的比降，根据其排水去处（蓄水池或天然排水道）的位置而定，当排水出口的位置在坡脚时，排水沟大致与坡面等高线正交布设;当排水去处的位置在坡面时，排水沟可基本沿等高线或与等高线斜交布设。各种布设都必须作好防冲措施（铺草皮或石方衬砌）。3.3.3梯田区两端的排水沟，一般与坡面等高线正交布设,大致与梯田两端的道路同向。一般土质排水沟应分段设置跌水。排水沟纵断面可采取与梯田区大断面一致，以每台田面宽为一水平段，以每台田坎高为一跌水，在跌水处做好防冲措施（铺草皮或石方衬砌）。3.4蓄水池与沉沙池的布设原则3.4.1蓄水池一般布设在坡脚或坡面局部低凹处，与排水沟（或排水型截水沟）的终端相连，以容蓄坡面排...
