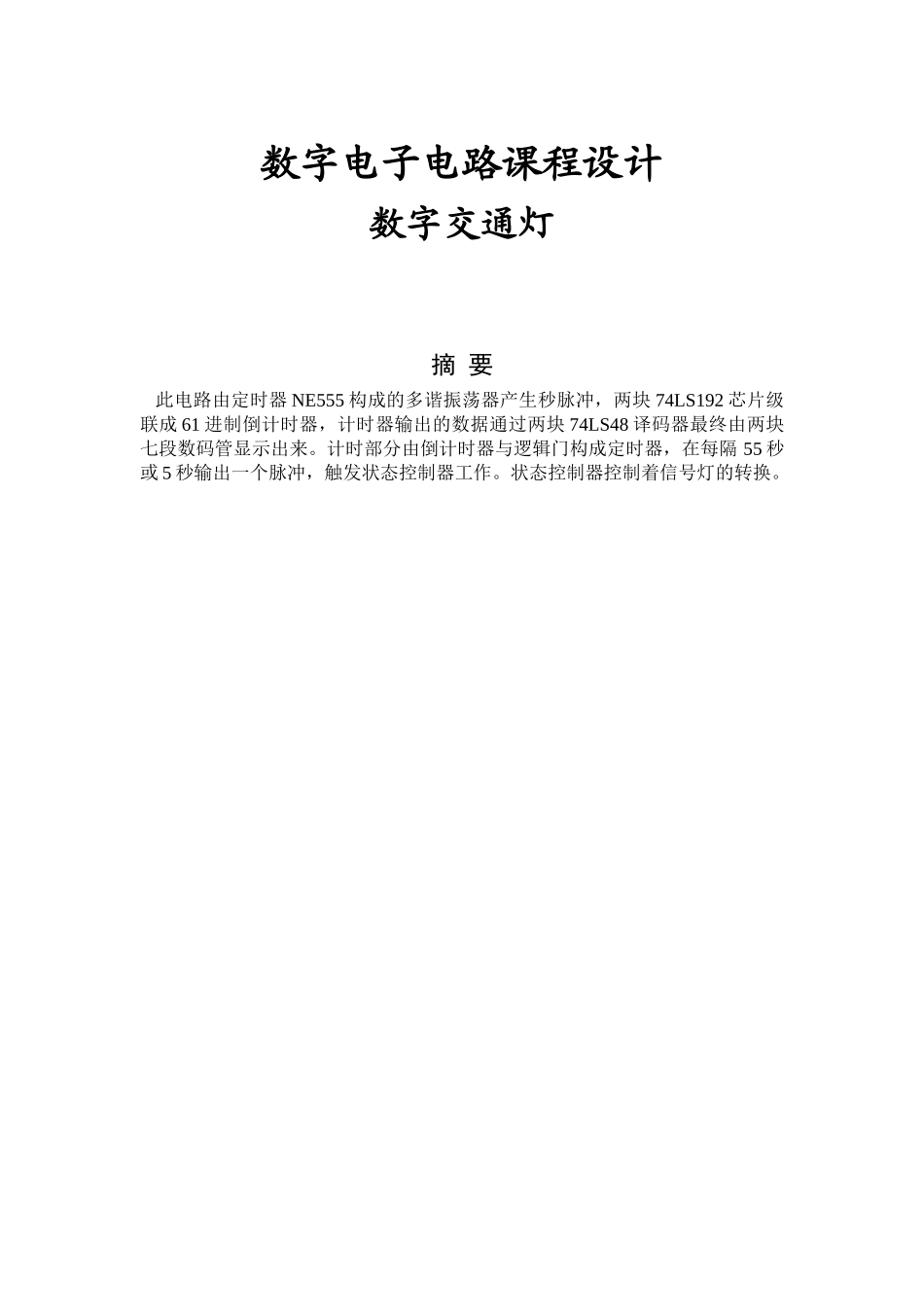

数字电子电路课程设计数字交通灯摘要此电路由定时器NE555构成的多谐振荡器产生秒脉冲,两块74LS192芯片级联成61进制倒计时器,计时器输出的数据通过两块74LS48译码器最终由两块七段数码管显示出来。计时部分由倒计时器与逻辑门构成定时器,在每隔55秒或5秒输出一个脉冲,触发状态控制器工作。状态控制器控制着信号灯的转换。目录1引言..............................................................12总体方案论证与设计................................................23具体逻辑电路设计..................................................33.1秒脉冲..........................................................33.2倒计时器........................................................43.3时间显示器......................................................53.4定时器、状态控制器..............................................63.5信号灯显示......................................................73.6总电路设计......................................................84结论..............................................................95参考文献.........................................................101第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共14页1引言交通灯是我们最常见的系统,随着科技的日益创新,交通灯的设计也多式多样,不同的地点不同的路况需要不同的交通灯,但其设计原理都是大同小异的。我们这次的设计是用硬件实现交通灯的全部功能。这里用简单的电路来介绍交通灯的工作原理。介绍了数字电子技术中非常重要的几个芯片:定时器NE555、4位十进制可逆同步计数器(双时钟)74LS192、七段显示译码器74LS48、带小数点(DP)的七段数码管、数据分配器74LS138。随着社会的发展,电子技术也日新月异,因而掌握这门技术至关重要。2总体方案论证与设计1、方案第3页共14页第2页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共14页方案1:由定时器NE555构成的多谐振荡器产生秒脉冲,两块74LS192芯片级联成61进制倒计时器,计时器输出的数据通过两块74LS48译码器和两块七段数码管显示出来。由倒计时器与逻辑门构成定时器,在每隔55秒或5秒输出一个脉冲,触发状态控制器工作。状态控制器控制着信号灯的转换。方案2:方案2与方案1很大一部分都相同,就定时器那一块有差异。定时器由两块74LS162(4位十进制同步计数器)进行计数而不用倒计时器计数。综合考虑,方案1比方案2所用的器件要少,比较经济。而且方案1容易连接。易于生成。所以选择方案1比较好。2、信号转换状态1(00):东西方向车道的绿灯亮,车道,人行道通行;南北方向车道的红灯亮,车道,人行道禁止通行。状态2(01):东西方向车道的黄灯亮,车道,人行道缓行;南北方向车道的红灯亮,车道,人行道禁止通行;状态3(10):东西方向车道的红灯亮,车道,人行道禁止通行;南北方向车道的绿灯亮,车道,人行道通行;状态4(11):东西方向车道的红灯亮,车道,人行道禁止通行;南北方向车的黄灯亮,车道,人行道缓行;第3页共14页第4页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共14页3具体逻辑电路设计3.1秒脉冲系统所需要的秒脉冲由定时器NE555所构成的多谐振荡器提供,多谐振荡器如图1—1(a)所示,图中NE555外引线排列如图1—1(b)所示。其中1脚是电路地GND;8脚是正电源端Ucc,工作电压范围为5~18V;2脚是低触发端TR;3脚是输出端OUT;4脚是主复位端R;5脚是控制电压端Uc;6脚是高触发端TH;7脚放电端DISC。R1、R2和C为定时电阻和电容,C1为电压控制端稳定电容。在信号的输出端产生矩形脉冲,其振荡频率为f=1.44/(R1+2R2)C。图1-1(a)图1-1(b)第5页共14页第4页共14页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共14页3.2倒计时器倒计时器由两位4位十进制可逆同步计数器(双时钟)74LS192、一个非门和一或门构成。其组成如图2—1(a)所示,其中74LS192...
