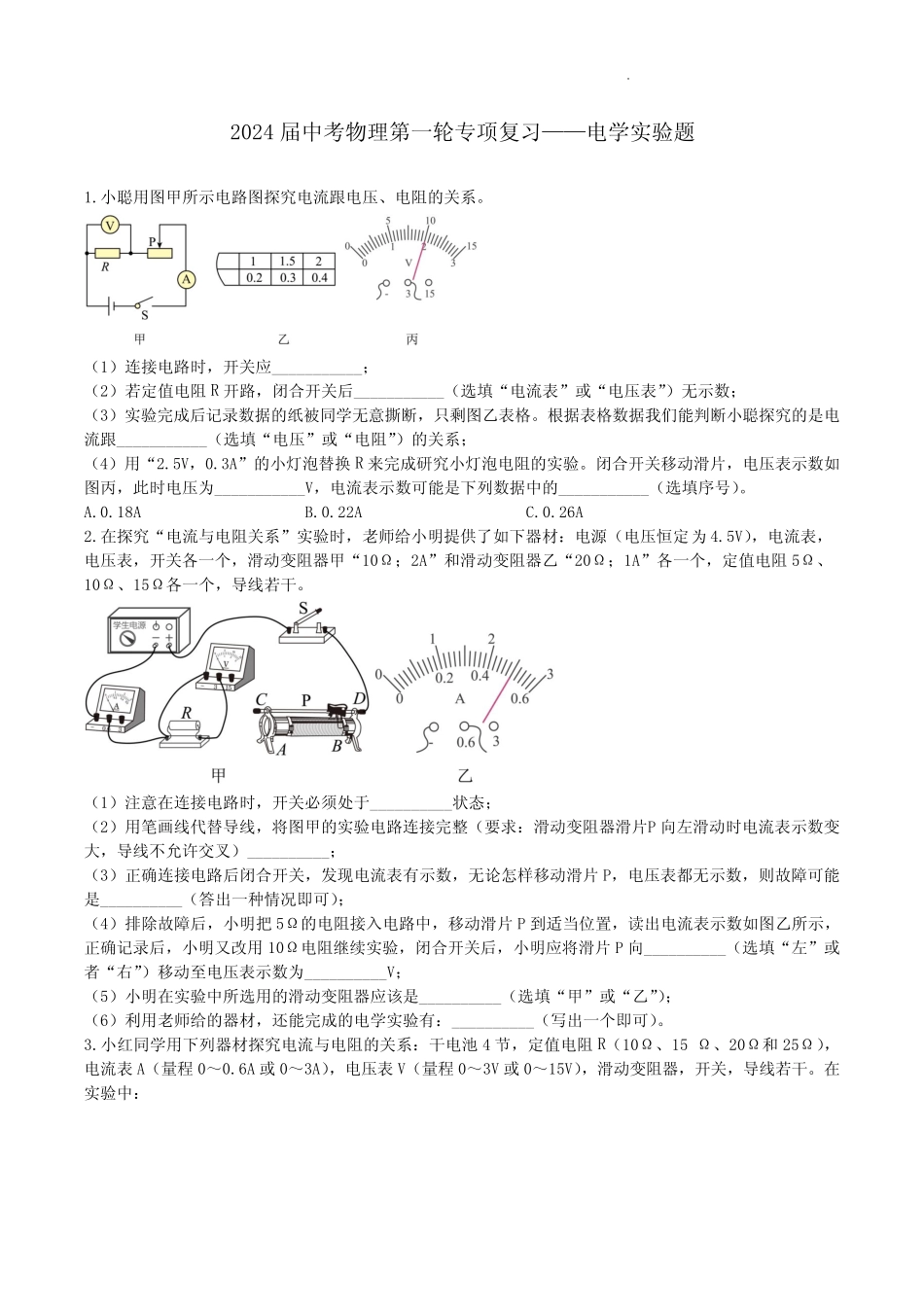

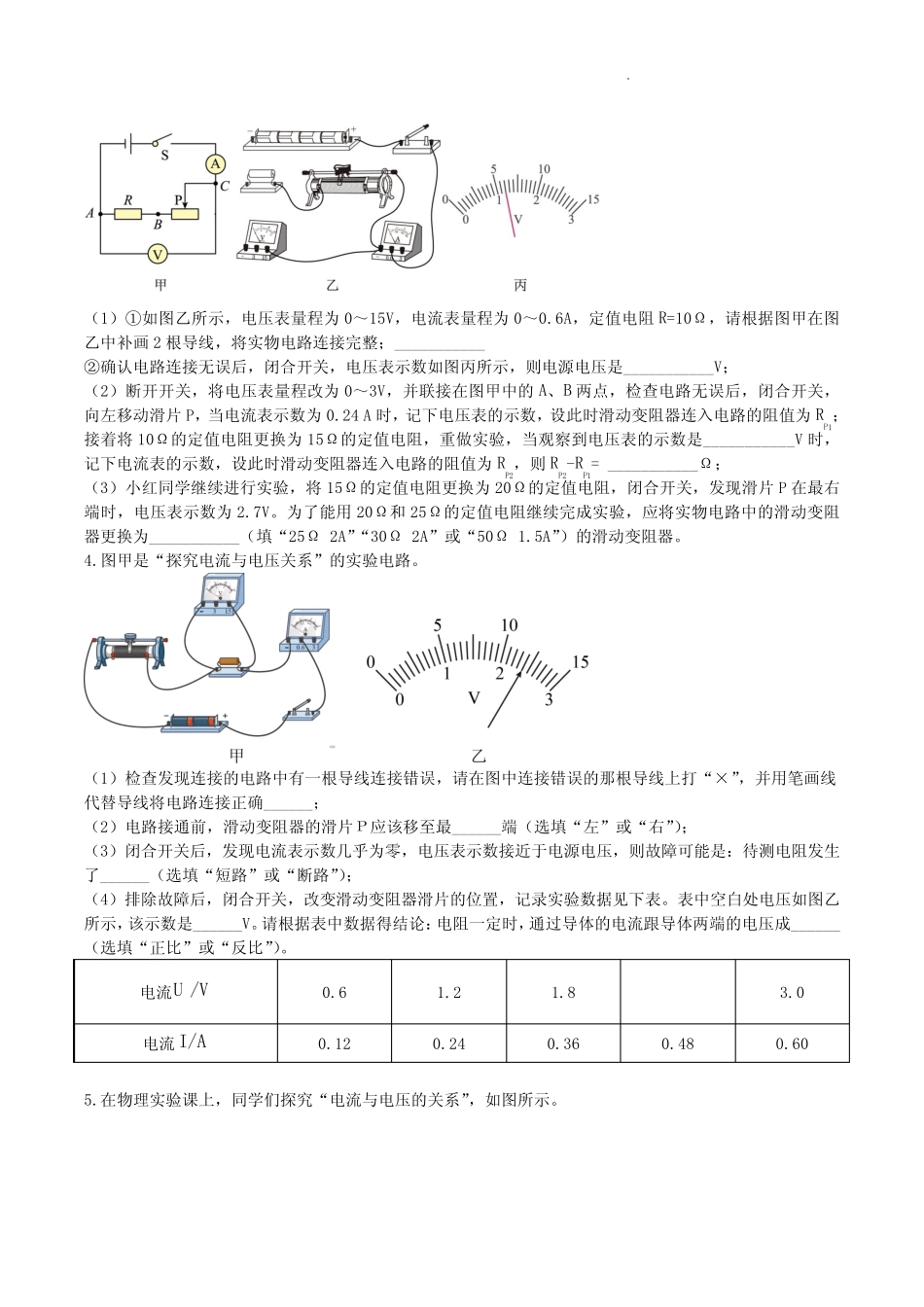

2024届中考物理第一轮专项复习——电学实验题1.小聪用图甲所示电路图探究电流跟电压、电阻的关系。（1）连接电路时，开关应___________；（2）若定值电阻R开路，闭合开关后___________（选填“电流表”或“电压表”）无示数；（3）实验完成后记录数据的纸被同学无意撕断，只剩图乙表格。根据表格数据我们能判断小聪探究的是电流跟___________（选填“电压”或“电阻”）的关系；（4）用“2.5V，0.3A”的小灯泡替换R来完成研究小灯泡电阻的实验。闭合开关移动滑片，电压表示数如图丙，此时电压为___________V，电流表示数可能是下列数据中的___________（选填序号）。A.0.18AB.0.22AC.0.26A2.在探究“电流与电阻关系”实验时，老师给小明提供了如下器材：电源（电压恒定为4.5V），电流表，电压表，开关各一个，滑动变阻器甲“10Ω；2A”和滑动变阻器乙“20Ω；1A”各一个，定值电阻5Ω、10Ω、15Ω各一个，导线若干。（1）注意在连接电路时，开关必须处于__________状态；（2）用笔画线代替导线，将图甲的实验电路连接完整（要求：滑动变阻器滑片P向左滑动时电流表示数变大，导线不允许交叉）__________；（3）正确连接电路后闭合开关，发现电流表有示数，无论怎样移动滑片P，电压表都无示数，则故障可能是__________（答出一种情况即可）；（4）排除故障后，小明把5Ω的电阻接入电路中，移动滑片P到适当位置，读出电流表示数如图乙所示，正确记录后，小明又改用10Ω电阻继续实验，闭合开关后，小明应将滑片P向__________（选填“左”或者“右”）移动至电压表示数为__________V；（5）小明在实验中所选用的滑动变阻器应该是__________（选填“甲”或“乙”）；（6）利用老师给的器材，还能完成的电学实验有：__________（写出一个即可）。3.小红同学用下列器材探究电流与电阻的关系：干电池4节，定值电阻R（10Ω、15Ω、20Ω和25Ω），电流表A（量程0～0.6A或0～3A），电压表V（量程0～3V或0～15V），滑动变阻器，开关，导线若干。在实验中：（1）①如图乙所示，电压表量程为0～15V，电流表量程为0～0.6A，定值电阻R=10Ω，请根据图甲在图乙中补画2根导线，将实物电路连接完整；___________②确认电路连接无误后，闭合开关，电压表示数如图丙所示，则电源电压是___________V；（2）断开开关，将电压表量程改为0～3V，并联接在图甲中的A、B两点，检查电路无误后，闭合开关，向左移动滑片P，当电流表示数为0.24A时，记下电压表的示数，设此时滑动变阻器连入电路的阻值为RP1；接着将10Ω的定值电阻更换为15Ω的定值电阻，重做实验，当观察到电压表的示数是___________V时，记下电流表的示数，设此时滑动变阻器连入电路的阻值为RP2，则RP2-RP1=___________Ω；（3）小红同学继续进行实验，将15Ω的定值电阻更换为20Ω的定值电阻，闭合开关，发现滑片P在最右端时，电压表示数为2.7V。为了能用20Ω和25Ω的定值电阻继续完成实验，应将实物电路中的滑动变阻器更换为___________（填“25Ω2A”“30Ω2A”或“50Ω1.5A”）的滑动变阻器。4.图甲是“探究电流与电压关系”的实验电路。（1）检查发现连接的电路中有一根导线连接错误，请在图中连接错误的那根导线上打“×”，并用笔画线代替导线将电路连接正确______；（2）电路接通前，滑动变阻器的滑片Р应该移至最______端（选填“左”或“右”）；（3）闭合开关后，发现电流表示数几乎为零，电压表示数接近于电源电压，则故障可能是：待测电阻发生了______（选填“短路”或“断路”）；（4）排除故障后，闭合开关，改变滑动变阻器滑片的位置，记录实验数据见下表。表中空白处电压如图乙所示，该示数是______V。请根据表中数据得结论：电阻一定时，通过导体的电流跟导体两端的电压成______（选填“正比”或“反比”）。电流/VU0.61.21.83.0电流/AI0.120.240.360.480.605.在物理实验课上，同学们探究“电流与电压的关系”，如图所示。（1）请用笔画线将图甲中所缺的一根导线补充完整；（）（2）在实验进行中，得到电流表示数如图乙所示，其示数为______A；（3）正确进行实验，得到实验数据如下表，实验中定值电阻两端电压的改变是通过______实...
