湖北省咸宁市鄂南高级中学高二物理 优质预习全案 电磁场在科学技术中的应用(A班)新人教版VIP免费

湖北省咸宁市鄂南高级中学高二物理 优质预习全案 电磁场在科学技术中的应用(A班)新人教版_第1页
1/9
湖北省咸宁市鄂南高级中学高二物理 优质预习全案 电磁场在科学技术中的应用(A班)新人教版_第2页
2/9
湖北省咸宁市鄂南高级中学高二物理 优质预习全案 电磁场在科学技术中的应用(A班)新人教版_第3页
3/9

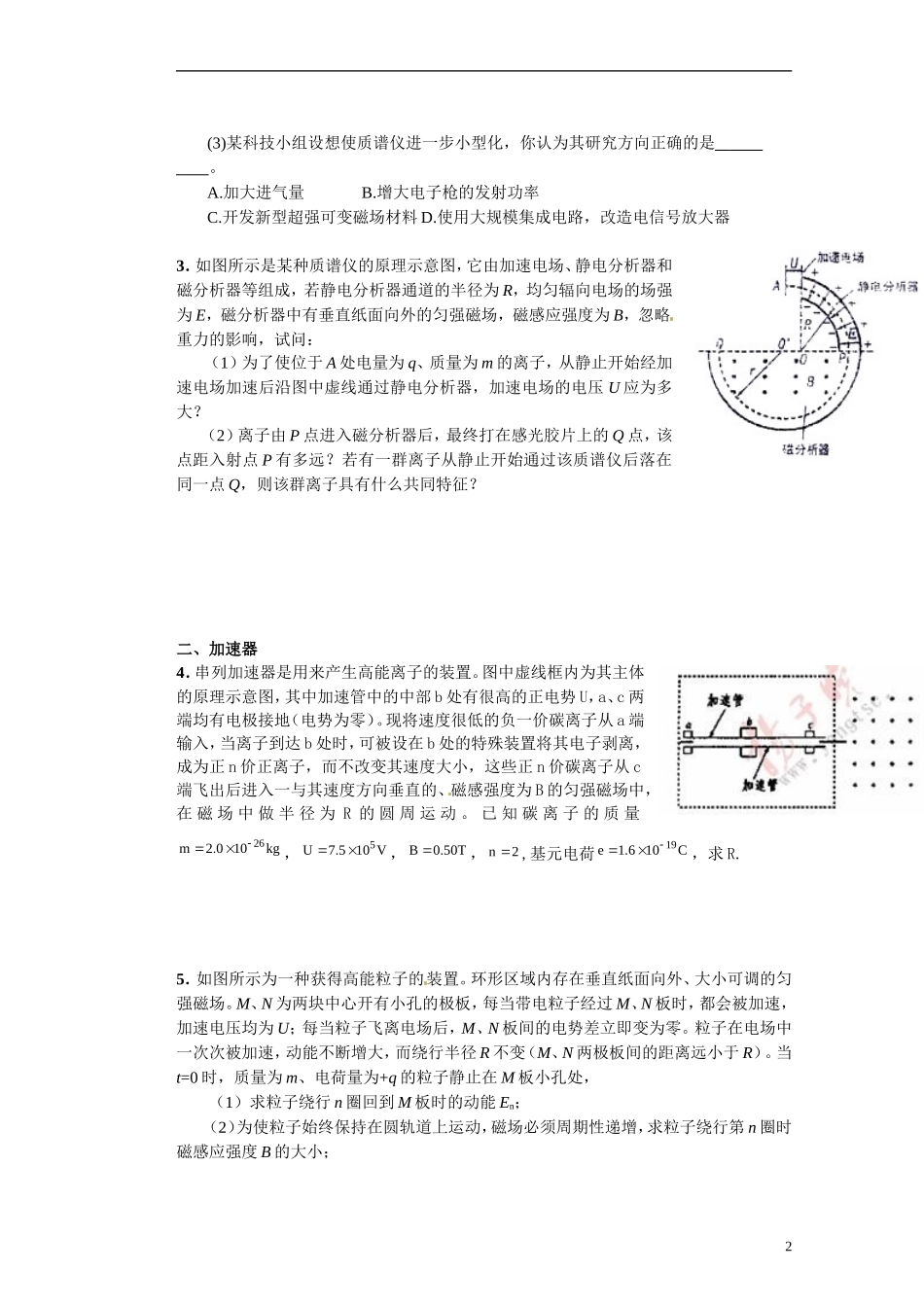

湖北省咸宁市鄂南高级中学高二物理优质预习全案电磁场在科学技术中的应用(A班)新人教版达到预定的目的。例如:密立根实验—电场力与重力实验速度选择器—电场力与洛伦兹力的平衡直线加速器—电场的加速质谱仪—磁场偏转示波管—电场的加速和偏转回旋加速器—电场加速、磁场偏转电流表—安培力矩电视机显像管—电场加速、磁场偏转电动机—安培力矩磁流体发电—电场力与洛伦兹力的平衡霍尔效应—电场力与洛伦兹力作用下的偏转与平衡磁流体发电机—电场力与洛伦兹力作用下的偏转与平衡一、质谱仪1.如图为质谱仪原理示意图,电荷量为q、质量为m的带正电的粒子从静止开始经过电势差为U的加速电场后进入粒子速度选择器。选择器中存在相互垂直的匀强电场和匀强磁场,匀强电场的场强为E、方向水平向右。已知带电粒子能够沿直线穿过速度选择器,从G点垂直MN进入偏转磁场,该偏转磁场是一个以直线MN为边界、方向垂直纸面向外的匀强磁场。带电粒子经偏转磁场后,最终到达照相底片的H点。可测量出G、H间的距离为l。带电粒子的重力可忽略不计。求:(1)粒子从加速电场射出时速度v的大小。(2)粒子速度选择器中匀强磁场的磁感应强度B1的大小和方向。(3)偏转磁场的磁感应强度B2的大小。2.质谱法是测定有机化合物分子结构的重要方法,其特点之一是:用极少量(10-9g)的化合物即可记录到它的质谱,从而得知有关分子结构的信息以及化合物的准确分子量和分子式。质谱仪的大致结构如图甲所示。图中G的作用是使样品气体分子离子化或碎裂成离子,若离子均带一个单位电荷,质量为m,初速度为零,离子在匀强磁场中运动轨迹的半径为R,试根据上述内容回答下列问题:(1)在图中相应部位用“·”或“×”标明磁场的方向;(2)若在磁感应强度为B特斯拉时,记录仪记录到一个明显信号,求与该信号对应的离子质荷比(m/e)。电源高压为U。1加速电场速度选择器偏转磁场UGHMN+-+(3)某科技小组设想使质谱仪进一步小型化,你认为其研究方向正确的是。A.加大进气量B.增大电子枪的发射功率C.开发新型超强可变磁场材料D.使用大规模集成电路,改造电信号放大器3.如图所示是某种质谱仪的原理示意图,它由加速电场、静电分析器和磁分析器等组成,若静电分析器通道的半径为R,均匀辐向电场的场强为E,磁分析器中有垂直纸面向外的匀强磁场,磁感应强度为B,忽略重力的影响,试问:(1)为了使位于A处电量为q、质量为m的离子,从静止开始经加速电场加速后沿图中虚线通过静电分析器,加速电场的电压U应为多大?(2)离子由P点进入磁分析器后,最终打在感光胶片上的Q点,该点距入射点P有多远?若有一群离子从静止开始通过该质谱仪后落在同一点Q,则该群离子具有什么共同特征?二、加速器4.串列加速器是用来产生高能离子的装置。图中虚线框内为其主体的原理示意图,其中加速管中的中部b处有很高的正电势U,a、c两端均有电极接地(电势为零)。现将速度很低的负一价碳离子从a端输入,当离子到达b处时,可被设在b处的特殊装置将其电子剥离,成为正n价正离子,而不改变其速度大小,这些正n价碳离子从c端飞出后进入一与其速度方向垂直的、磁感强度为B的匀强磁场中,在磁场中做半径为R的圆周运动。已知碳离子的质量kg100.2m26,V105.7U5,50T.0B,2n,基元电荷C106.1e19,求R.5.如图所示为一种获得高能粒子的装置。环形区域内存在垂直纸面向外、大小可调的匀强磁场。M、N为两块中心开有小孔的极板,每当带电粒子经过M、N板时,都会被加速,加速电压均为U;每当粒子飞离电场后,M、N板间的电势差立即变为零。粒子在电场中一次次被加速,动能不断增大,而绕行半径R不变(M、N两极板间的距离远小于R)。当t=0时,质量为m、电荷量为+q的粒子静止在M板小孔处,(1)求粒子绕行n圈回到M板时的动能En;(2)为使粒子始终保持在圆轨道上运动,磁场必须周期性递增,求粒子绕行第n圈时磁感应强度B的大小;2(3)求粒子绕行n圈所需总时间tn。6.正电子发射计算机断层(PET)是分子水平上的人体功能显像的国际领先技术,它为临床诊断和治疗提供全新的手段。(1)PET在心脏疾病诊疗中,需要使用放射正电子的同位素氮13示踪剂...
