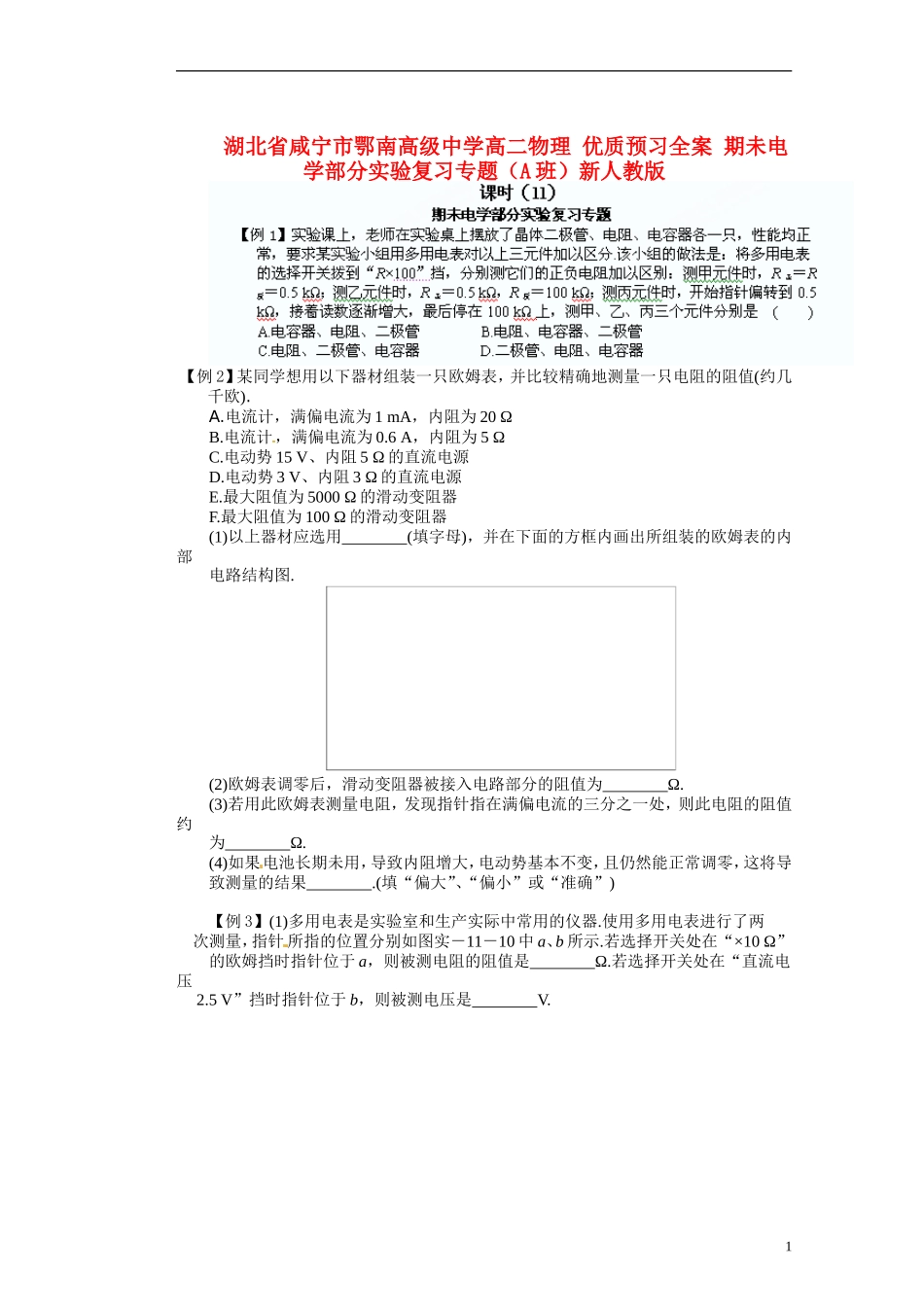

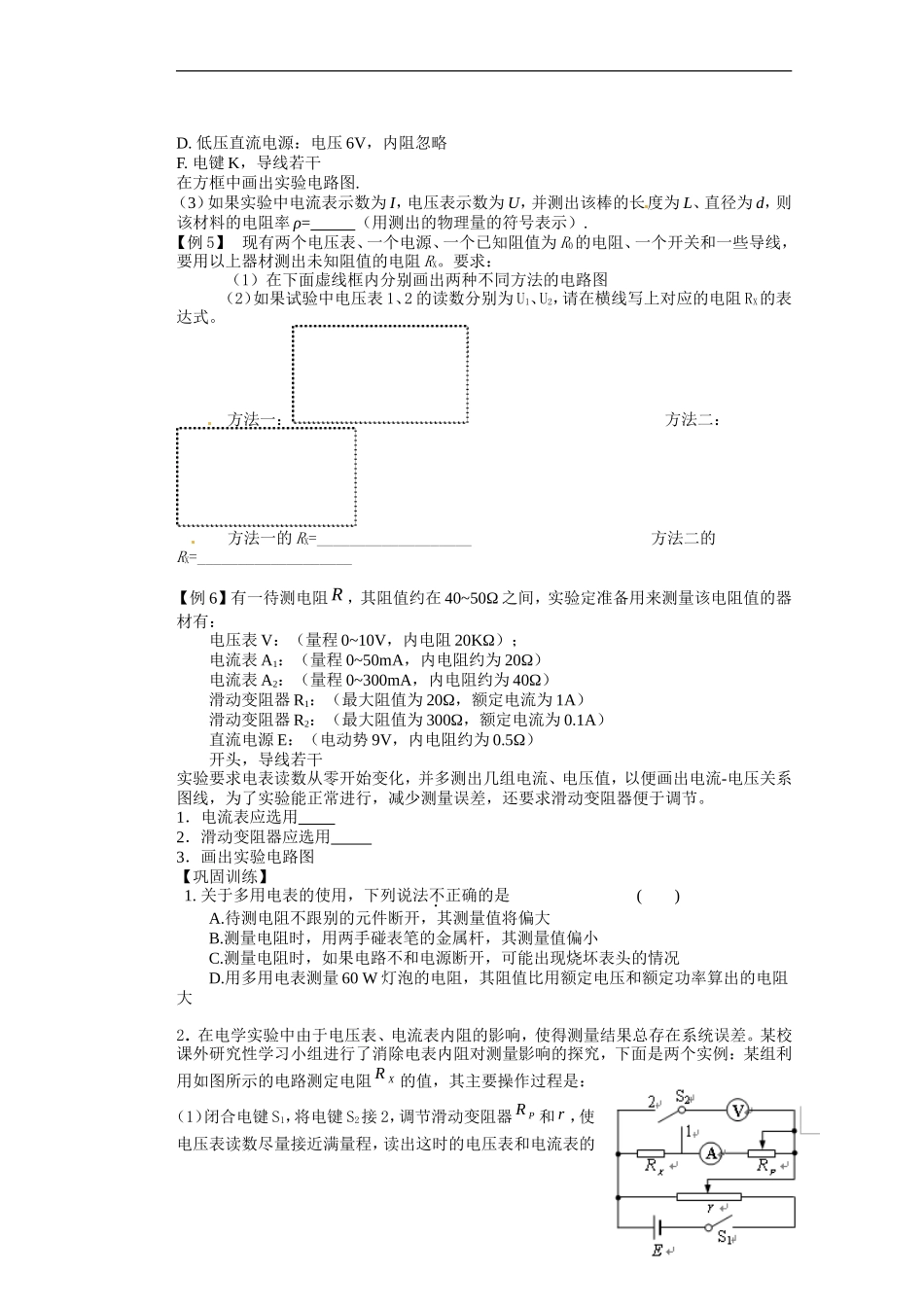

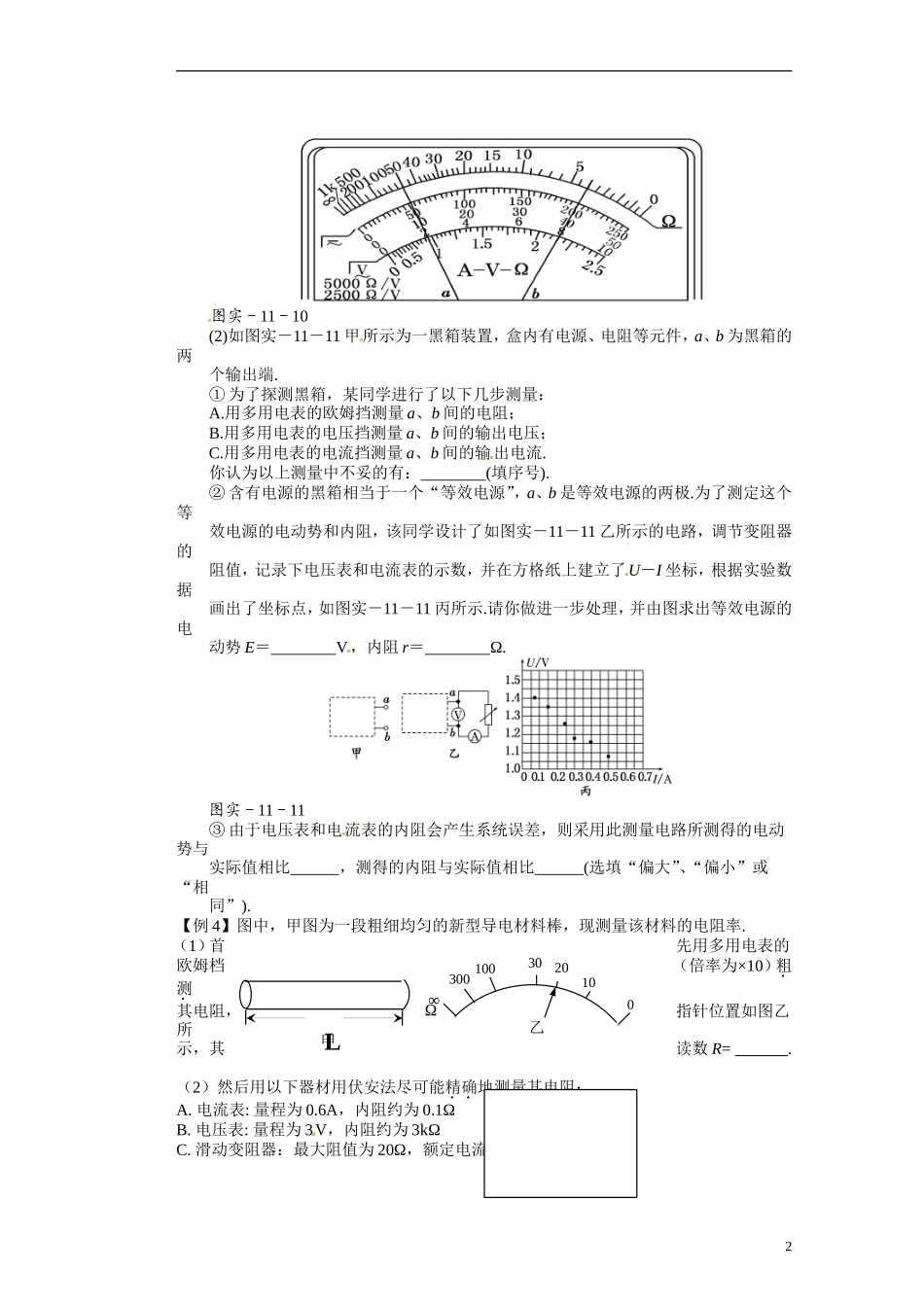

湖北省咸宁市鄂南高级中学高二物理优质预习全案期未电学部分实验复习专题（A班）新人教版【例2】某同学想用以下器材组装一只欧姆表，并比较精确地测量一只电阻的阻值(约几千欧).A.电流计，满偏电流为1mA，内阻为20ΩB.电流计，满偏电流为0.6A，内阻为5ΩC.电动势15V、内阻5Ω的直流电源D.电动势3V、内阻3Ω的直流电源E.最大阻值为5000Ω的滑动变阻器F.最大阻值为100Ω的滑动变阻器(1)以上器材应选用(填字母)，并在下面的方框内画出所组装的欧姆表的内部电路结构图.(2)欧姆表调零后，滑动变阻器被接入电路部分的阻值为Ω.(3)若用此欧姆表测量电阻，发现指针指在满偏电流的三分之一处，则此电阻的阻值约为Ω.(4)如果电池长期未用，导致内阻增大，电动势基本不变，且仍然能正常调零，这将导致测量的结果.(填“偏大”、“偏小”或“准确”)【例3】(1)多用电表是实验室和生产实际中常用的仪器.使用多用电表进行了两次测量，指针所指的位置分别如图实－11－10中a、b所示.若选择开关处在“×10Ω”的欧姆挡时指针位于a，则被测电阻的阻值是Ω.若选择开关处在“直流电压2.5V”挡时指针位于b，则被测电压是V.1图实－11－10(2)如图实－11－11甲所示为一黑箱装置，盒内有电源、电阻等元件，a、b为黑箱的两个输出端.①为了探测黑箱，某同学进行了以下几步测量：A.用多用电表的欧姆挡测量a、b间的电阻；B.用多用电表的电压挡测量a、b间的输出电压；C.用多用电表的电流挡测量a、b间的输出电流.你认为以上测量中不妥的有：(填序号).②含有电源的黑箱相当于一个“等效电源”，a、b是等效电源的两极.为了测定这个等效电源的电动势和内阻，该同学设计了如图实－11－11乙所示的电路，调节变阻器的阻值，记录下电压表和电流表的示数，并在方格纸上建立了U－I坐标，根据实验数据画出了坐标点，如图实－11－11丙所示.请你做进一步处理，并由图求出等效电源的电动势E＝V，内阻r＝Ω.图实－11－11③由于电压表和电流表的内阻会产生系统误差，则采用此测量电路所测得的电动势与实际值相比，测得的内阻与实际值相比(选填“偏大”、“偏小”或“相同”).【例4】图中，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率.（1）首先用多用电表的欧姆档（倍率为×10）粗测其电阻，指针位置如图乙所示，其读数R=.（2）然后用以下器材用伏安法尽可能精确地测量其电阻：A.电流表:量程为0.6A，内阻约为0.1ΩB.电压表:量程为3V，内阻约为3kΩC.滑动变阻器：最大阻值为20Ω，额定电流1A2L3020100100300∞Ω甲乙D.低压直流电源：电压6V，内阻忽略F.电键K，导线若干在方框中画出实验电路图.（3）如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率ρ=（用测出的物理量的符号表示）.【例5】现有两个电压表、一个电源、一个已知阻值为R0的电阻、一个开关和一些导线，要用以上器材测出未知阻值的电阻RX。要求：（1）在下面虚线框内分别画出两种不同方法的电路图（2）如果试验中电压表1、2的读数分别为U1、U2，请在横线写上对应的电阻RX的表达式。方法一：方法二：方法一的RX=___________________方法二的RX=___________________【例6】有一待测电阻R，其阻值约在40~50Ω之间，实验定准备用来测量该电阻值的器材有：电压表V：（量程0~10V，内电阻20KΩ）；电流表A1：（量程0~50mA，内电阻约为20Ω）电流表A2：（量程0~300mA，内电阻约为40Ω）滑动变阻器R1：（最大阻值为20Ω，额定电流为1A）滑动变阻器R2：（最大阻值为300Ω，额定电流为0.1A）直流电源E：（电动势9V，内电阻约为0.5Ω）开头，导线若干实验要求电表读数从零开始变化，并多测出几组电流、电压值，以便画出电流-电压关系图线，为了实验能正常进行，减少测量误差，还要求滑动变阻器便于调节。1．电流表应选用2．滑动变阻器应选用3．画出实验电路图【巩固训练】1.关于多用电表的使用，下列说法不正确的是()A.待测电阻不跟别的元件断开，其测量值将偏大B.测量电阻时，用两手碰表笔的金属杆，其测量值偏小C.测量电阻时，如果电路不和电源断开，可能出现烧坏表头的情况D.用多用电表测量60W灯泡的电阻，其阻值比用额定...
