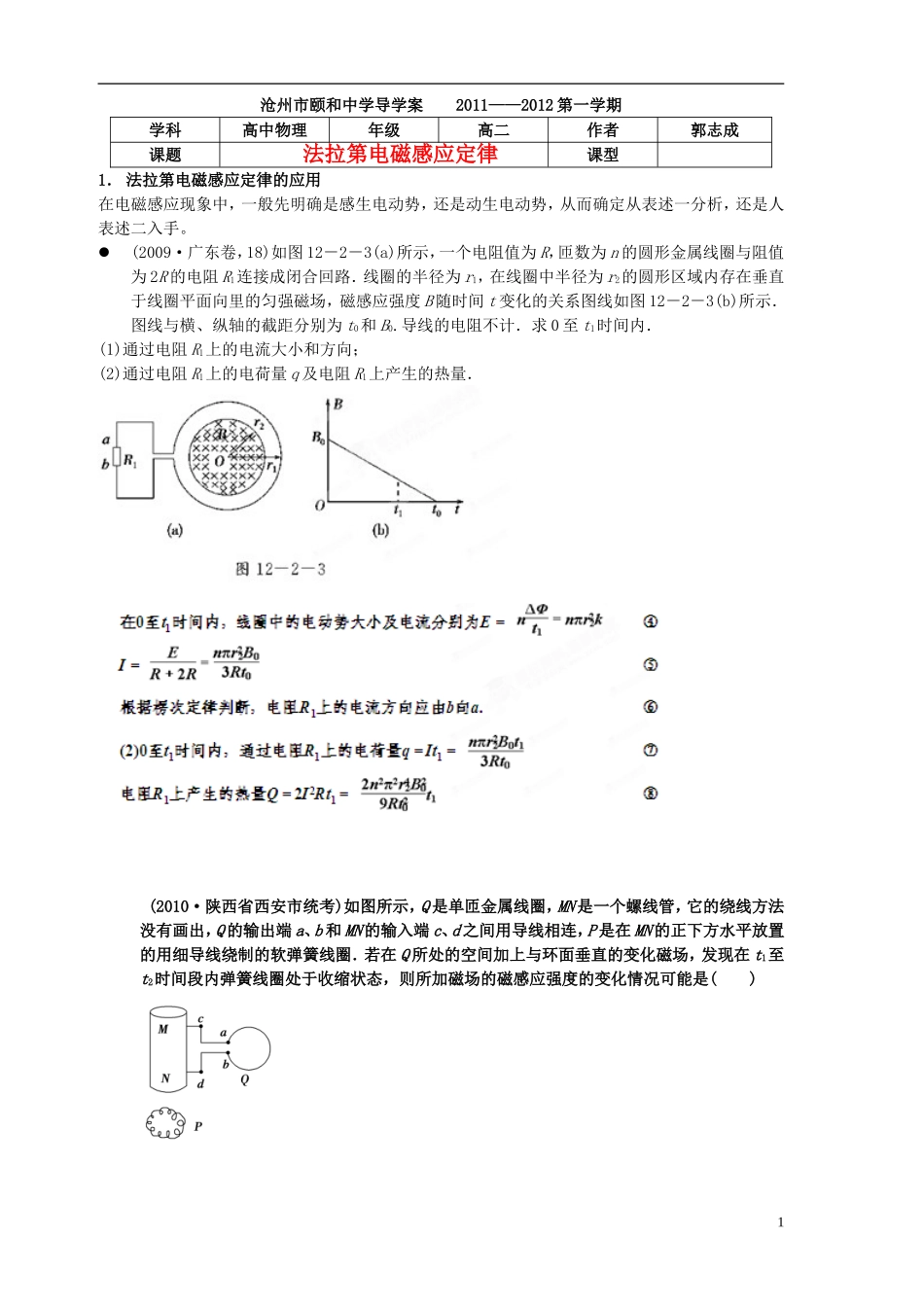

沧州市颐和中学导学案2011——2012第一学期学科高中物理年级高二作者郭志成课题法拉第电磁感应定律课型1．法拉第电磁感应定律的应用在电磁感应现象中，一般先明确是感生电动势，还是动生电动势，从而确定从表述一分析，还是人表述二入手。(2009·广东卷，18)如图12－2－3(a)所示，一个电阻值为R，匝数为n的圆形金属线圈与阻值为2R的电阻R1连接成闭合回路．线圈的半径为r1，在线圈中半径为r2的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图12－2－3(b)所示．图线与横、纵轴的截距分别为t0和B0.导线的电阻不计．求0至t1时间内．(1)通过电阻R1上的电流大小和方向；(2)通过电阻R1上的电荷量q及电阻R1上产生的热量．(2010·陕西省西安市统考)如图所示，Q是单匝金属线圈，MN是一个螺线管，它的绕线方法没有画出，Q的输出端a、b和MN的输入端c、d之间用导线相连，P是在MN的正下方水平放置的用细导线绕制的软弹簧线圈．若在Q所处的空间加上与环面垂直的变化磁场，发现在t1至t2时间段内弹簧线圈处于收缩状态，则所加磁场的磁感应强度的变化情况可能是()1解析：在t1至t2时间段内弹簧线圈处于收缩状态，说明此段时间内穿过线圈的磁通量变大，即穿过线圈的磁场的磁感应强度变大，则螺线管中电流变大，单匝金属线圈Q产生的感应电动势变大，所加磁场的磁感应强度的变化率变大，即B—t图线的斜率变大，选项D正确．答案：D图12－2－19如图12－2－19甲所示，固定在水平桌面上的光滑金属框架cdeg处于方向竖直向下的匀强磁场中，金属杆ab与金属框架接触良好．在两根导轨的端点d、e之间连接一电阻R，其他部分电阻忽略不计．现用一水平向右的外力F作用在金属杆ab上，使金属杆由静止开始向右在框架上滑动，运动中杆ab始终垂直于框架．图12－2－19乙为一段时间内金属杆中的电流I随时间t的变化关系图象，则下列选项中可以表示外力F随时间t变化关系的图象是()解析：金属杆由静止开始向右在框架上滑动，金属杆切割磁感线产生感应电动势E＝BLv，在回路内产生感应电流I＝E/R＝BLv/R.由题图乙金属杆中的电流I随时间t均匀增大可知金属杆做初速度为零的匀加速运动，I＝BLat/R.由安培力公式可知金属杆所受安培力f＝BIL，根据牛顿第二定律F－f＝ma可得外力F＝ma＋BIL＝ma＋B2L2at/R，所以正确选项是B.答案：B23
