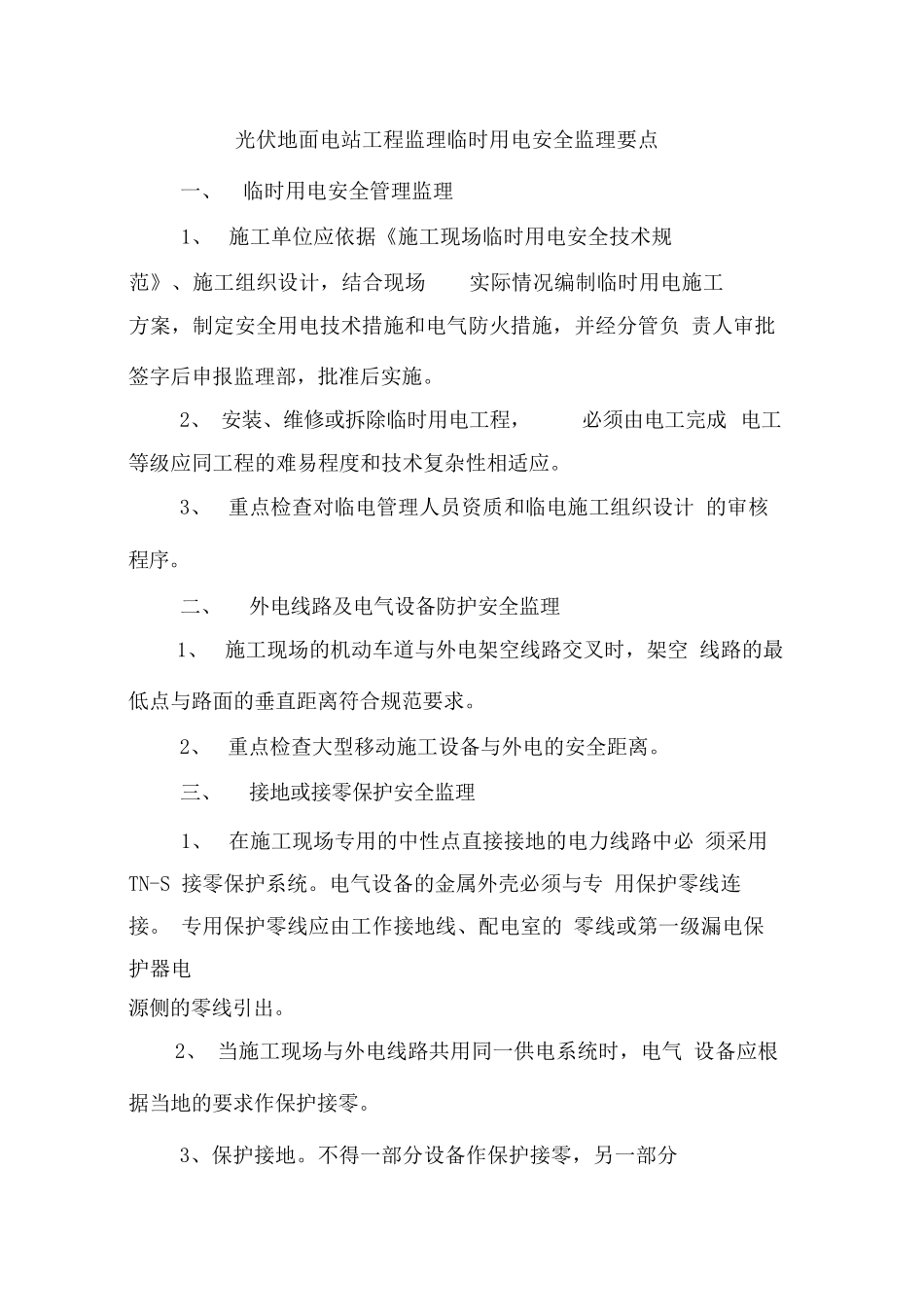

光伏地面电站工程监理临时用电安全监理要点VIP免费

光伏地面电站工程监理临时用电安全监理要点一、临时用电安全管理监理1、施工单位应依据《施工现场临时用电安全技术规范》、施工组织设计，结合现场实际情况编制临时用电施工方案，制定安全用电技术措施和电气防火措施，并经分管负责人审批签字后申报监理部，批准后实施。2、安装、维修或拆除临时用电工程，必须由电工完成电工等级应同工程的难易程度和技术复杂性相适应。3、重点检查对临电管理人员资质和临电施工组织设计的审核程序。二、外电线路及电气设备防护安全监理1、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的垂直距离符合规范要求。2、重点检查大型移动施工设备与外电的安全距离。三、接地或接零保护安全监理1、在施工现场专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统。电气设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。2、当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求作保护接零。3、保护接地。不得一部分设备作保护接零，另一部分设备作保护接地。保护零线不得装设开关或熔断器4、施工现场的电力系统严禁利用大地作相线或零线5、重点检查保护接零、接地做法，引出线位置，大型设备的保护是否同系统的保护形式一致等。6、检查方法：审查临电施组中该部分内容；现场检查;检查接地电阻的摇测，见证记录过程（旁站监理记录表），并存档。四、配电室及配电总箱安全监理1、成列的配电屏（盘）和控制屏（台）两端应与重复接地线及保护零线做电气连接。2、配电屏（盘）应装设有功、无功电度表，并应分路装设电流、电压表。电流表与计费电度表不得共用一组电流互感器。3、配电屏（盘）应装设短路、过负荷保护装置和漏电保护器。4、配电屏（盘）上的各配电线路应编号，并标明用途标记。5、配电屏（盘）或配电线路维修时，应悬挂停电标志牌。停、送电必须由专人负责。6、重点对照临电方案中的临电系统图检查用电计量的安装，短路、过载、漏电装置是否齐备及参数设定合理否，停/送电程序7、检查方法：对照临电施组中的临电系统图现场检查；抽检对临电管理人员的技术交底情况，并督促落实；加强巡视。五、配电线路安全监理1、电缆穿越建筑物、构筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，必须加设防护套管。2、电缆架空敷设时，应沿电杆、支架或墙壁敷设，并用绝缘子固定，严禁使用金属裸线作绑线。固定点间距应保证电缆能承受自重所带来的荷重。电缆沿墙壁敷设时的最大弧垂距地不得小于2.0m。3、室内配线：进户线过墙应穿管保护，距地面不得小于2.5m，并采取防雨措施。4、室内配线所用导线截面，应根据用电设备的计算负荷确定，但铝线截面应不小2.5川，铜线截面应不小于1.52mo5、重点检查各种临时用电的线缆保护情况。6、检查方法：巡视检查（随时纠正）和专项检查（集中整治）相结合。六、配电箱及开关箱安全监理（一）、配电箱及开关箱的设置:1、实行分级配电。2、动力配电箱与照明配电箱宜分别设置。3、开关箱应由末级分配电箱配电且开关箱与其控制的固定式用电设备的水平距离不宜超过3m4、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m;移动式分配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。5、配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。（二）、电器装置的选择1、总配电箱应装设电压表，总电流表，总电度表及其它仪表。2、分配电箱应装设总隔离开关和分路隔离开关以及总熔断器和分路熔断器（或总自动开关和分路自动开关）。3、每台用电设备应有各自专用的开关箱，必须实行机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备（含插座）。4、漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。5、进入开关箱的电源线，严禁用插销连接。（三）、使用与维护所有配电箱均应标明其名称、用途，并作出分路标记;（四）、箱门应配锁、配电箱和开关箱应由...
