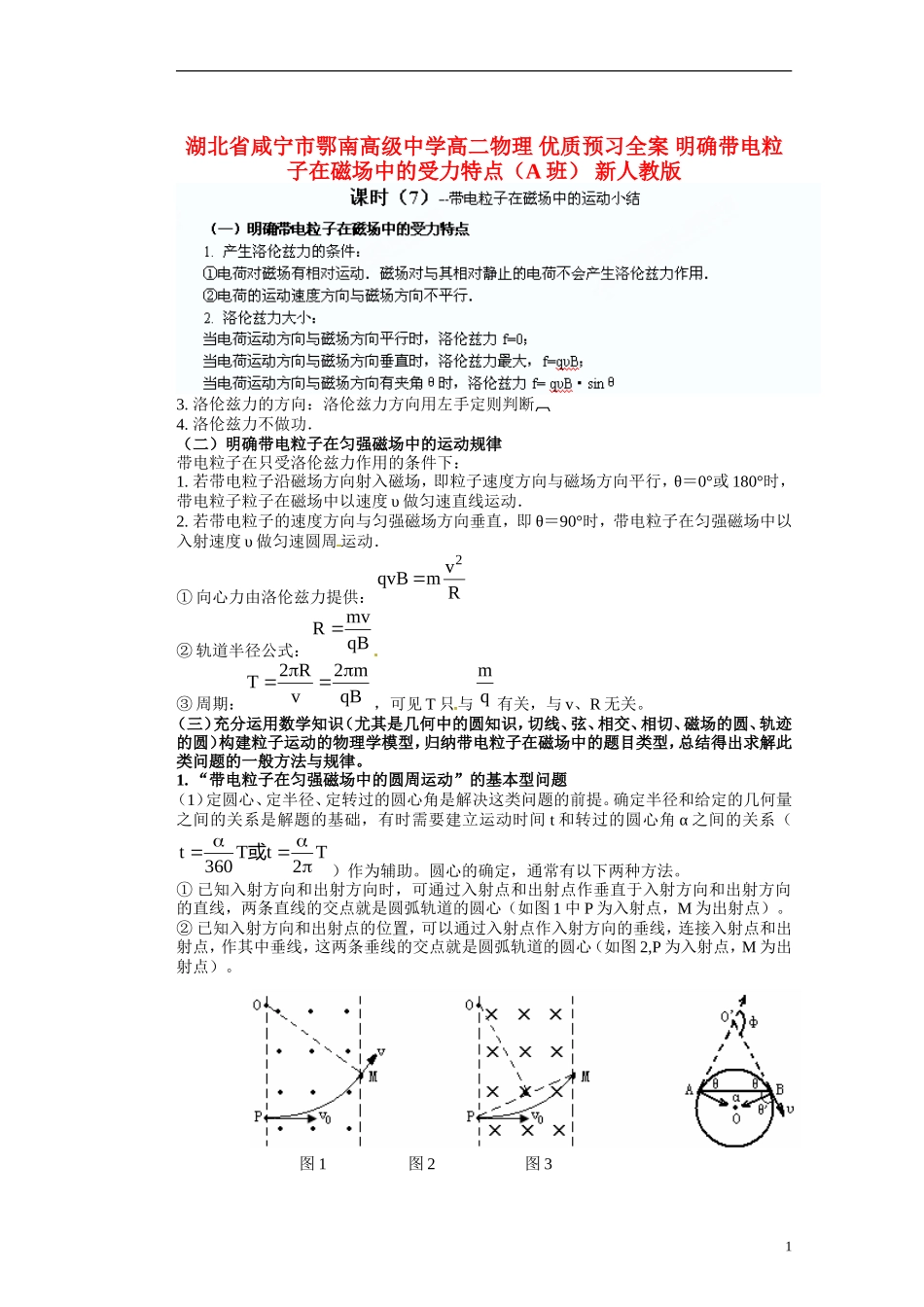

湖北省咸宁市鄂南高级中学高二物理优质预习全案明确带电粒子在磁场中的受力特点（A班）新人教版3.洛伦兹力的方向：洛伦兹力方向用左手定则判断4.洛伦兹力不做功．（二）明确带电粒子在匀强磁场中的运动规律带电粒子在只受洛伦兹力作用的条件下：1.若带电粒子沿磁场方向射入磁场，即粒子速度方向与磁场方向平行，θ＝0°或180°时，带电粒子粒子在磁场中以速度υ做匀速直线运动．2.若带电粒子的速度方向与匀强磁场方向垂直，即θ＝90°时，带电粒子在匀强磁场中以入射速度υ做匀速圆周运动．①向心力由洛伦兹力提供：RvmqvB2②轨道半径公式：qBmvR③周期：qBm2vR2T，可见T只与qm有关，与v、R无关。（三）充分运用数学知识（尤其是几何中的圆知识，切线、弦、相交、相切、磁场的圆、轨迹的圆）构建粒子运动的物理学模型，归纳带电粒子在磁场中的题目类型，总结得出求解此类问题的一般方法与规律。1.“带电粒子在匀强磁场中的圆周运动”的基本型问题（1）定圆心、定半径、定转过的圆心角是解决这类问题的前提。确定半径和给定的几何量之间的关系是解题的基础，有时需要建立运动时间t和转过的圆心角α之间的关系（T2tT360t或）作为辅助。圆心的确定，通常有以下两种方法。①已知入射方向和出射方向时，可通过入射点和出射点作垂直于入射方向和出射方向的直线，两条直线的交点就是圆弧轨道的圆心（如图1中P为入射点，M为出射点）。②已知入射方向和出射点的位置，可以通过入射点作入射方向的垂线，连接入射点和出射点，作其中垂线，这两条垂线的交点就是圆弧轨道的圆心（如图2,P为入射点，M为出射点）。1图1图2图3（2）半径的确定和计算：利用平面几何关系，求出该圆的可能半径或圆心角。并注意以下两个重要的特点：①粒子速度的偏向角等于回旋角α，并等于AB弦与切线的夹角（弦切角θ）的2倍，如图3所示。即：t2＝＝。②相对的弦切角θ相等，与相邻的弦切角θ/互补，即θ＋θ/＝180o。（3）运动时间的确定粒子在磁场中运动一周的时间为T，当粒子运动的圆弧所对应的圆心角为α时，其运动时间可由下式表示T2tT360t或。注意：带电粒子在匀强磁场中的圆周运动具有对称性。①带电粒子如果从一直线边界进入又从该边界射出，则其轨迹关于入射点和出射点线段的中垂线对称，入射速度方向、出射速度方向与边界的夹角相等；②在圆形磁场区域内，沿径向射入的粒子，必沿径向射出。应用对称性可以快速地确定运动的轨迹。例1如图9-4所示，在y小于0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸面外，磁感应强度为B，一带正电的粒子以速度从O点射入磁场，入射速度方向为xy平面内，与x轴正向的夹角为θ，若粒子射出磁场的位置与O点的距离为L，求该粒子电量与质量之比。【提示】本题为一侧有边界的匀强磁场，粒子从一侧射入，一定从边界射出，只要根据对称规律①画出轨迹，并应用弦切角等于回旋角的一半，构建直角三角形即可求解。【小结】在应用一些特殊规律解题时，一定要明确规律适用的条件，准确地画出轨迹是关键。例2电视机的显像管中，电子（质量为m，带电量为e）束的偏转是用磁偏转技术实现的。电子束经过电压为U的加速电场后，进入一圆形匀强磁场区，如图所示，磁场方向垂直于圆面，磁场区的中心为O，半径为r。当不加磁场时，电子束将通过O点打到屏幕的中心M点。为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感强度B应为多少？【提示】本题给定的磁场区域为圆形，粒子入射方向已知，则由对称性，出射方向一定沿径向，而粒子出磁场后作匀速直线运动，相当于知道了出射方向，作入射方向和出射方向的垂线即可确定圆心，构建出与磁场区域半径r和轨迹半径R有关的直角三角形即可求解。2图9-4图9-52tanemU2r1B【小结】本题为基本的带电粒子在磁场中的运动，题目中已知入射方向，出射方向要由粒子射出磁场后做匀速直线运动打到P点判断出，然后根据第一种确定圆心的方法即可求解。2.“带电粒子在匀强磁场中的圆周运动”的范围型问题例3如图9-8所示真空中宽为d的区域内有强度为B的匀强磁场方向如图，质量m带...
