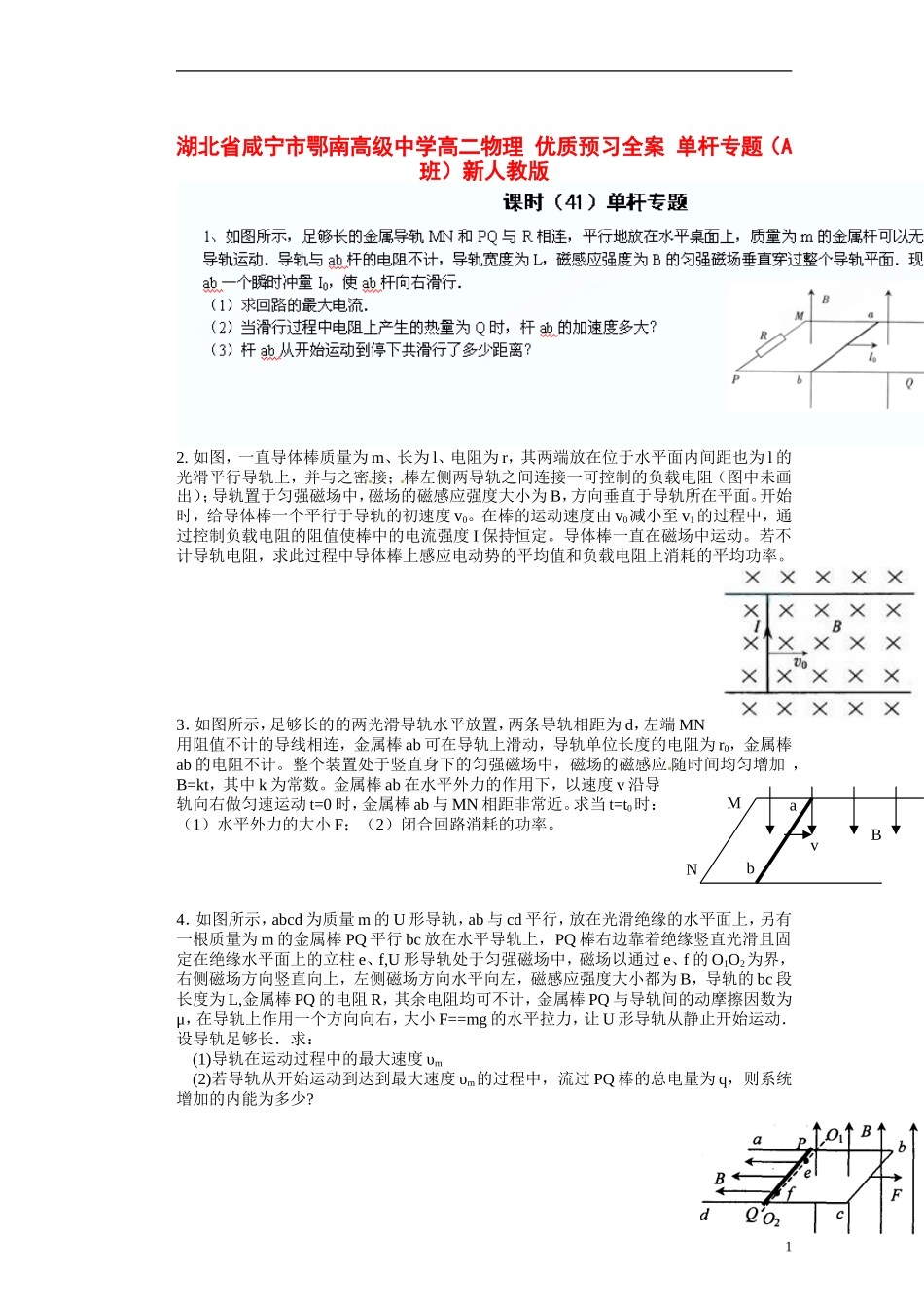

湖北省咸宁市鄂南高级中学高二物理优质预习全案单杆专题（A班）新人教版2.如图，一直导体棒质量为m、长为l、电阻为r，其两端放在位于水平面内间距也为l的光滑平行导轨上，并与之密接；棒左侧两导轨之间连接一可控制的负载电阻（图中未画出）；导轨置于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于导轨所在平面。开始时，给导体棒一个平行于导轨的初速度v0。在棒的运动速度由v0减小至v1的过程中，通过控制负载电阻的阻值使棒中的电流强度I保持恒定。导体棒一直在磁场中运动。若不计导轨电阻，求此过程中导体棒上感应电动势的平均值和负载电阻上消耗的平均功率。3．如图所示，足够长的的两光滑导轨水平放置，两条导轨相距为d，左端MN用阻值不计的导线相连，金属棒ab可在导轨上滑动，导轨单位长度的电阻为r0，金属棒ab的电阻不计。整个装置处于竖直身下的匀强磁场中，磁场的磁感应随时间均匀增加，B=kt，其中k为常数。金属棒ab在水平外力的作用下，以速度v沿导轨向右做匀速运动t=0时，金属棒ab与MN相距非常近。求当t=t0时：（1）水平外力的大小F；（2）闭合回路消耗的功率。4．如图所示，abcd为质量m的U形导轨，ab与cd平行，放在光滑绝缘的水平面上，另有一根质量为m的金属棒PQ平行bc放在水平导轨上，PQ棒右边靠着绝缘竖直光滑且固定在绝缘水平面上的立柱e、f,U形导轨处于匀强磁场中，磁场以通过e、f的O1O2为界，右侧磁场方向竖直向上，左侧磁场方向水平向左，磁感应强度大小都为B，导轨的bc段长度为L,金属棒PQ的电阻R，其余电阻均可不计，金属棒PQ与导轨间的动摩擦因数为μ，在导轨上作用一个方向向右，大小F==mg的水平拉力，让U形导轨从静止开始运动．设导轨足够长．求：(1)导轨在运动过程中的最大速度υm(2)若导轨从开始运动到达到最大速度υm的过程中，流过PQ棒的总电量为q，则系统增加的内能为多少?1MNabvB5．如图所示，间距为L的光滑平行金属导轨，水平放置在竖直向下的磁感应强度为B的匀强磁场中，一端接阻值为R的电阻，一电阻为r、质量为m的导体棒放置在导轨上，在外力F的作用下从t=0时刻开始运动，其速度随时间变化规律是v=vmsinωt，不计电动轨电阻，求：(1)从t=0到t=2π/ω时间内电阻R上产生的热量；(2)从t=0到t=π/2ω时间内外力F所做的功．6．如图所示，两根正对的平行金属直轨道MN、M´N´位于同一水平面上，两轨道之间的距离l=0.50m，轨道的MM´端之间接一阻值R=0.40Ω的定值电阻，NN´端与两条位于竖直面内的半圆形光滑金属轨道NP、N´P´平滑连接，两半圆轨道的半径均为R0=0.50m．直轨道的右端处于竖直向下、磁感应强度B=0.64T的匀强磁场中，磁场区域的宽度d=0.80m，且其右边界与NN´重合．现有一质量m=0.20kg、电阻r=0.10Ω的导体杆ab静止在距磁场的左边界s=2.0m处．在与杆垂直的水平恒力F=2.0N的作用下ab杆开始运动，当运动至磁场的左边界时撤去F，结果导体杆ab恰好能以最小速度通过半圆形轨道的最高点PP´．已知导体杆ab在运动过程中与轨道接触良好，且始终与轨道垂直，导体杆ab与直轨道之间的动摩擦因数μ=0.10，轨道的电阻可忽略不计，取g=10m/s2，求：（1）导体杆刚进入磁场时，通过导体杆上的电流大小和方向；（2）导体杆穿过磁场的过程中通过电阻R上的电荷量；（3）导体杆穿过磁场的过程中整个电路中产生的焦耳热7．如图甲所示，足够长的光滑平行金属导轨MN、PQ竖直放置，其宽度L＝1m，一匀强磁场垂直穿过导轨平面，导轨的上端M与P之间连接阻值为R＝0.40Ω的电阻，质量为m＝0.01kg、电阻为r＝0.30Ω的金属棒ab紧贴在导轨上．现使金属棒ab由静止开始下滑，下滑过程中ab始终保持水平，且与导轨接触良好，其下滑距离x与时间t的关系如图乙所示，图象中的OA段为曲线，AB段为直线，导轨电阻不计，g＝10m/s2(忽略ab棒运动过程中对原磁场的影响)，试求：(1)当t＝1.5s时，重力对金属棒ab做功的功率；(2)金属棒ab在开始运动的1.5s内，电阻R上产生的热量；(3)磁感应强度B的大小．2aFBsdbRMNPM′N′P′8．如图所示，电动机牵引一根原来静止的、长L为1m、质量m为0.1kg的导体棒MN上升，导体棒的电阻R为1Ω，架在竖直放置的框架上，它们处于磁感应强度B为1T的匀强磁场...
