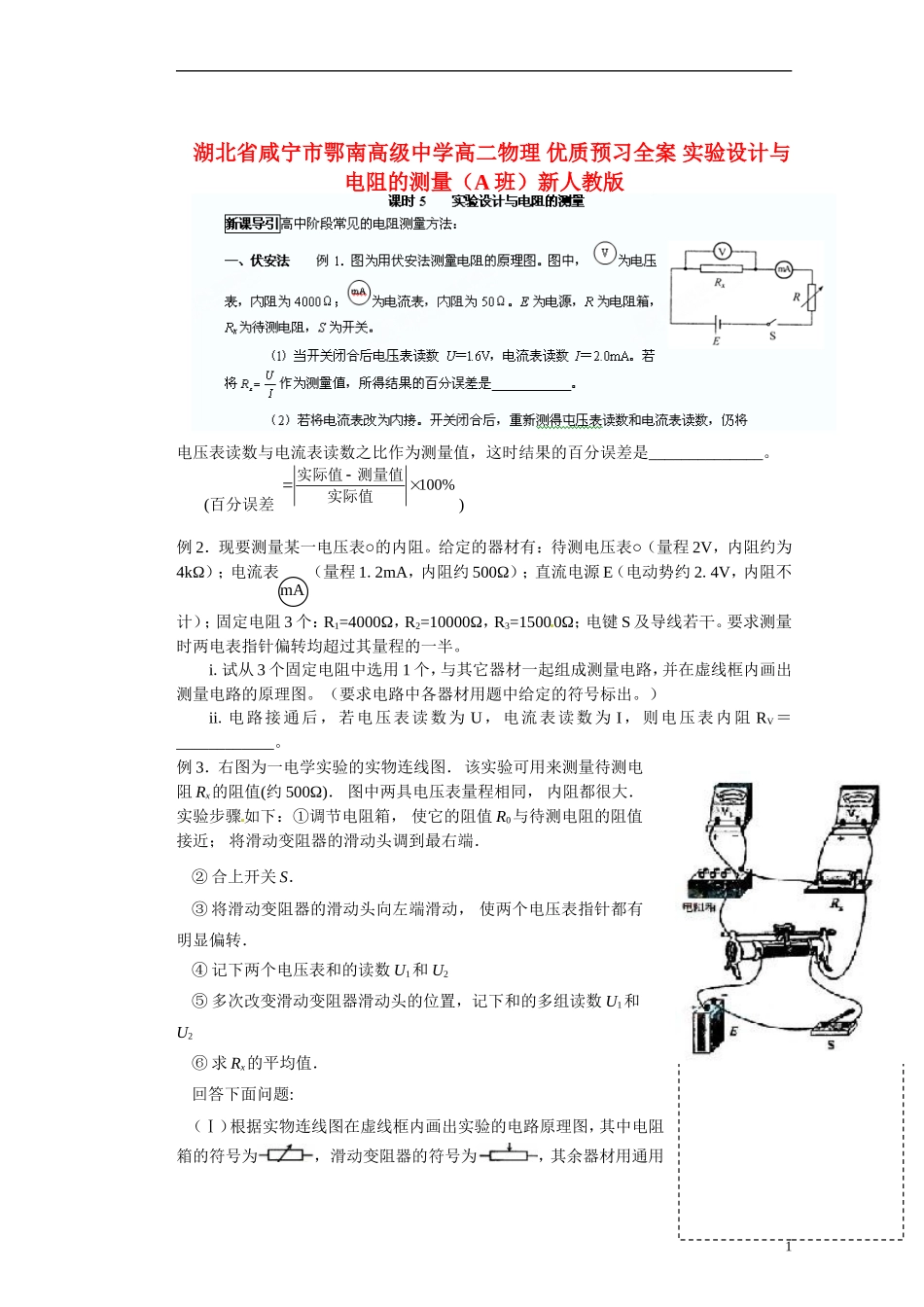

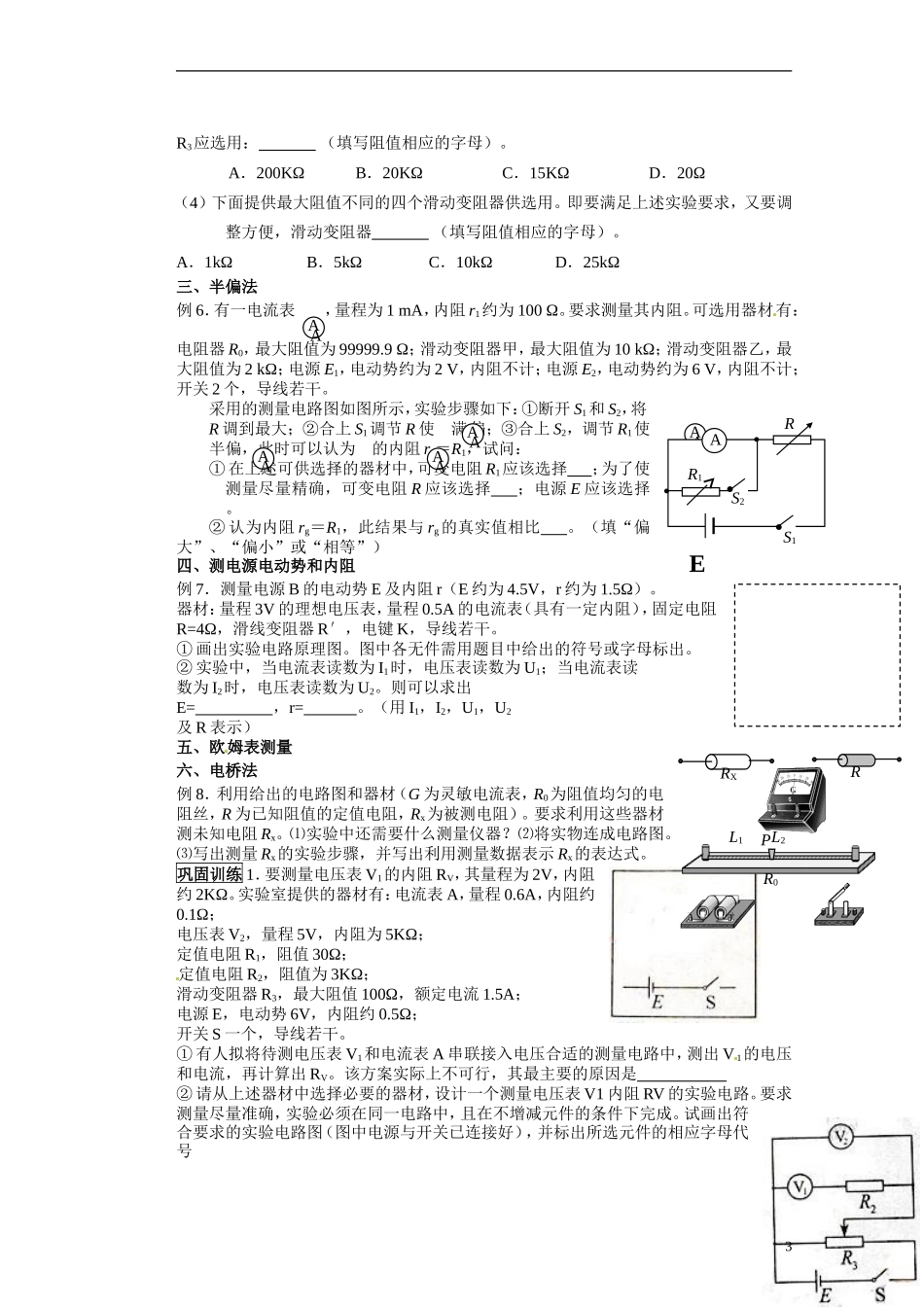

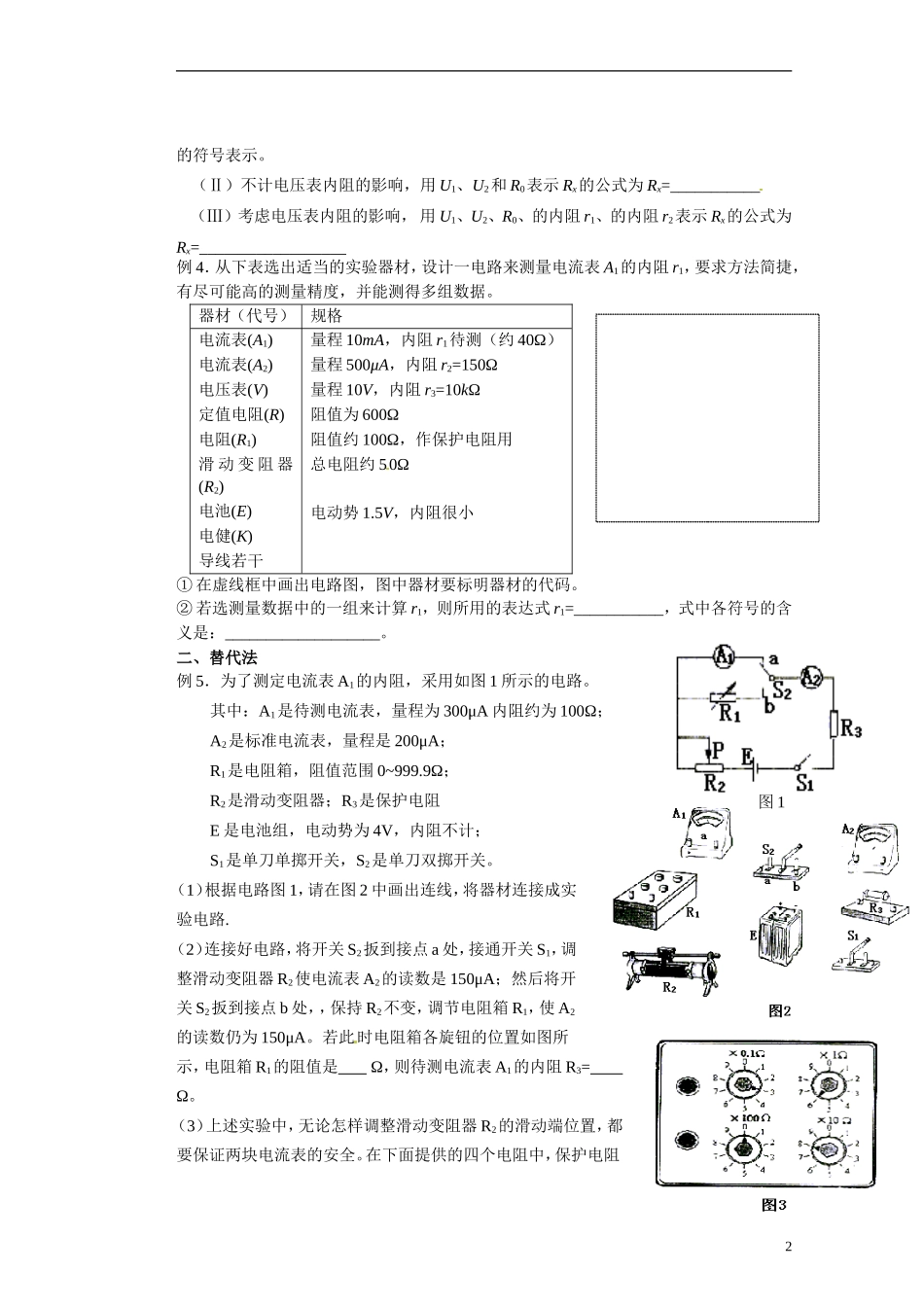

湖北省咸宁市鄂南高级中学高二物理优质预习全案实验设计与电阻的测量（A班）新人教版电压表读数与电流表读数之比作为测量值，这时结果的百分误差是______________。(百分误差%100实际值测量值实际值)例2．现要测量某一电压表○的内阻。给定的器材有：待测电压表○（量程2V，内阻约为4kΩ）；电流表（量程1.2mA，内阻约500Ω）；直流电源E（电动势约2.4V，内阻不计）；固定电阻3个：R1=4000Ω，R2=10000Ω，R3=15000Ω；电键S及导线若干。要求测量时两电表指针偏转均超过其量程的一半。i.试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图。（要求电路中各器材用题中给定的符号标出。）ii.电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻RV＝____________。例3．右图为一电学实验的实物连线图．该实验可用来测量待测电阻Rx的阻值(约500Ω)．图中两具电压表量程相同，内阻都很大．实验步骤如下：①调节电阻箱，使它的阻值R0与待测电阻的阻值接近；将滑动变阻器的滑动头调到最右端．②合上开关S．③将滑动变阻器的滑动头向左端滑动，使两个电压表指针都有明显偏转．④记下两个电压表和的读数U1和U2⑤多次改变滑动变阻器滑动头的位置，记下和的多组读数U1和U2⑥求Rx的平均值．回答下面问题:（Ⅰ）根据实物连线图在虚线框内画出实验的电路原理图，其中电阻箱的符号为，滑动变阻器的符号为，其余器材用通用mA1图1的符号表示。（Ⅱ）不计电压表内阻的影响，用U1、U2和R0表示Rx的公式为Rx=___________（Ⅲ）考虑电压表内阻的影响，用U1、U2、R0、的内阻r1、的内阻r2表示Rx的公式为Rx=__________________例4．从下表选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据。器材（代号）规格电流表(A1)电流表(A2)电压表(V)定值电阻(R)电阻(R1)滑动变阻器(R2)电池(E)电健(K)导线若干量程10mA，内阻r1待测（约40Ω）量程500μA，内阻r2=150Ω量程10V，内阻r3=10kΩ阻值为600Ω阻值约100Ω，作保护电阻用总电阻约50Ω电动势1.5V，内阻很小①在虚线框中画出电路图，图中器材要标明器材的代码。②若选测量数据中的一组来计算r1，则所用的表达式r1=___________，式中各符号的含义是：___________________。二、替代法例5．为了测定电流表A1的内阻，采用如图1所示的电路。其中：A1是待测电流表，量程为300μA内阻约为100Ω；A2是标准电流表，量程是200μA；R1是电阻箱，阻值范围0~999.9Ω；R2是滑动变阻器；R3是保护电阻E是电池组，电动势为4V，内阻不计；S1是单刀单掷开关，S2是单刀双掷开关。（1）根据电路图1，请在图2中画出连线，将器材连接成实验电路.（2）连接好电路，将开关S2扳到接点a处，接通开关S1，调整滑动变阻器R2使电流表A2的读数是150μA；然后将开关S2扳到接点b处，，保持R2不变，调节电阻箱R1，使A2的读数仍为150μA。若此时电阻箱各旋钮的位置如图所示，电阻箱R1的阻值是Ω，则待测电流表A1的内阻R3=Ω。（3）上述实验中，无论怎样调整滑动变阻器R2的滑动端位置，都要保证两块电流表的安全。在下面提供的四个电阻中，保护电阻2R3应选用：（填写阻值相应的字母）。A．200KΩB．20KΩC．15KΩD．20Ω（4）下面提供最大阻值不同的四个滑动变阻器供选用。即要满足上述实验要求，又要调整方便，滑动变阻器（填写阻值相应的字母）。A．1kΩB．5kΩC．10kΩD．25kΩ三、半偏法例6．有一电流表，量程为1mA，内阻r1约为100Ω。要求测量其内阻。可选用器材有：电阻器R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干。采用的测量电路图如图所示，实验步骤如下：①断开S1和S2，将R调到最大；②合上S1调节R使满偏；③合上S2，调节R1使半偏，此时可以认为的内阻rg＝R1，试问：①在上述可供选择的器材中，可变电阻R1应该选择；为了使测量尽量精确，可变电阻R应该选择；电源E应该选择。②认为内阻rg＝R1，此结果与rg的真实值相比。（填“偏大”、...
