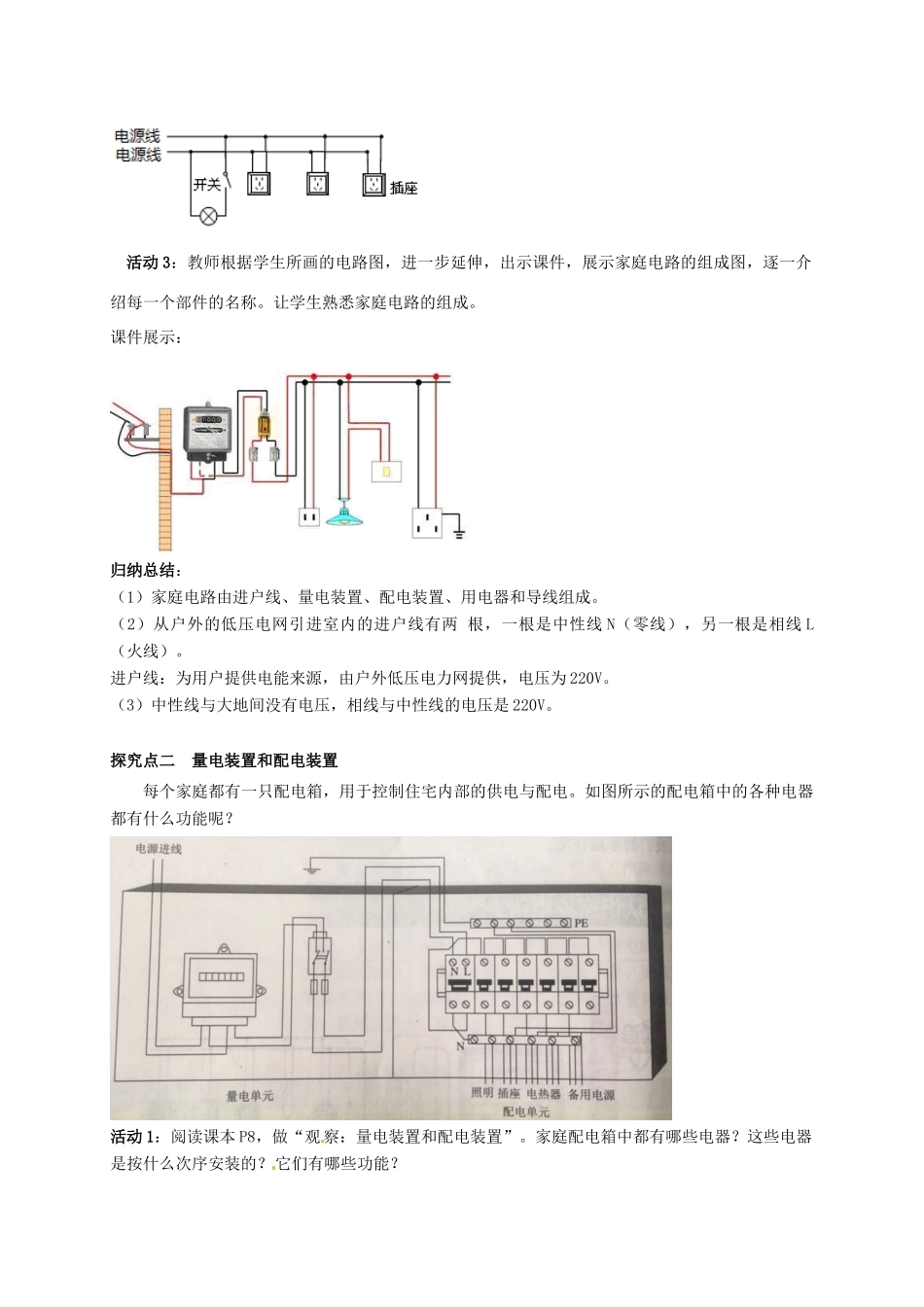

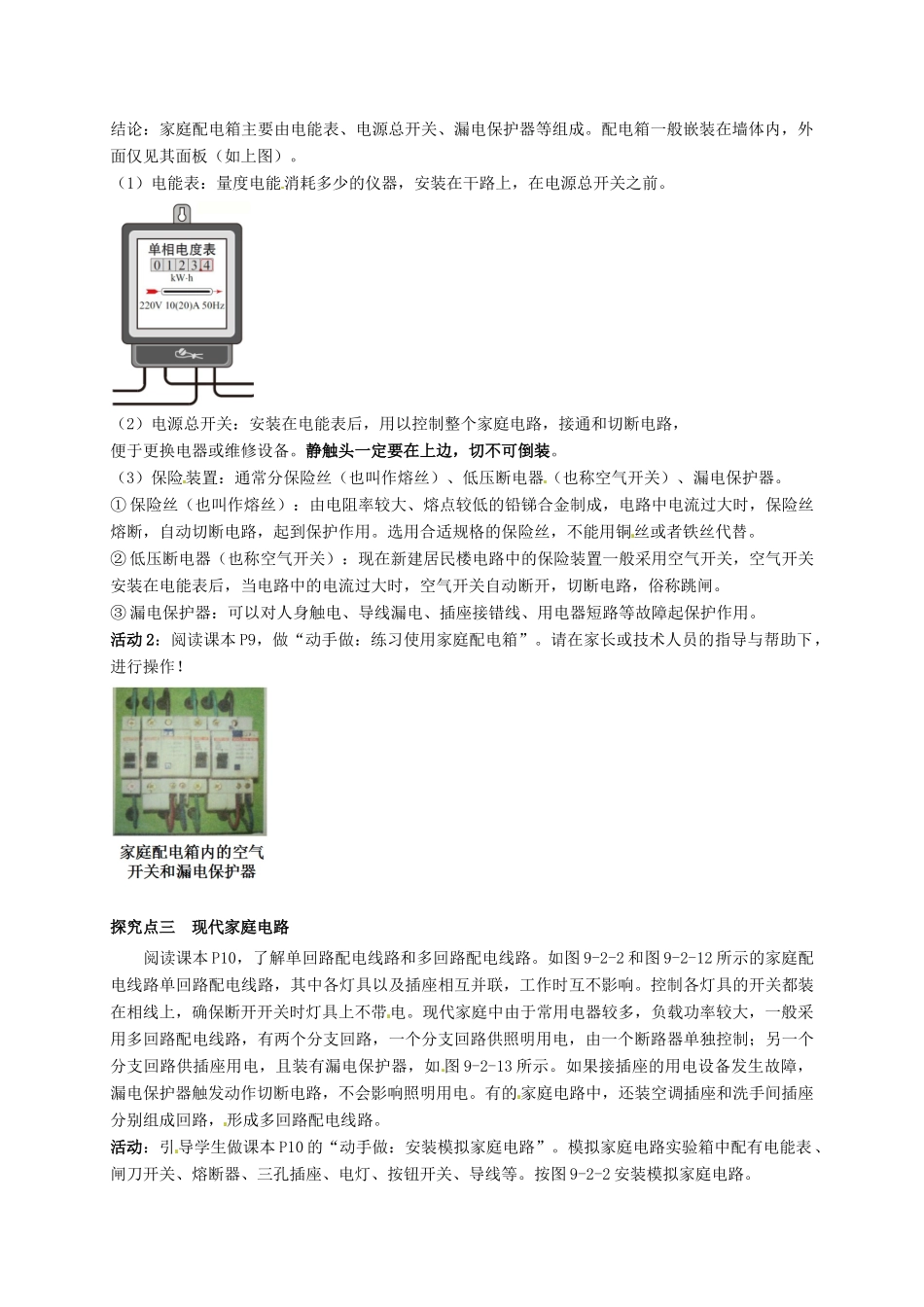

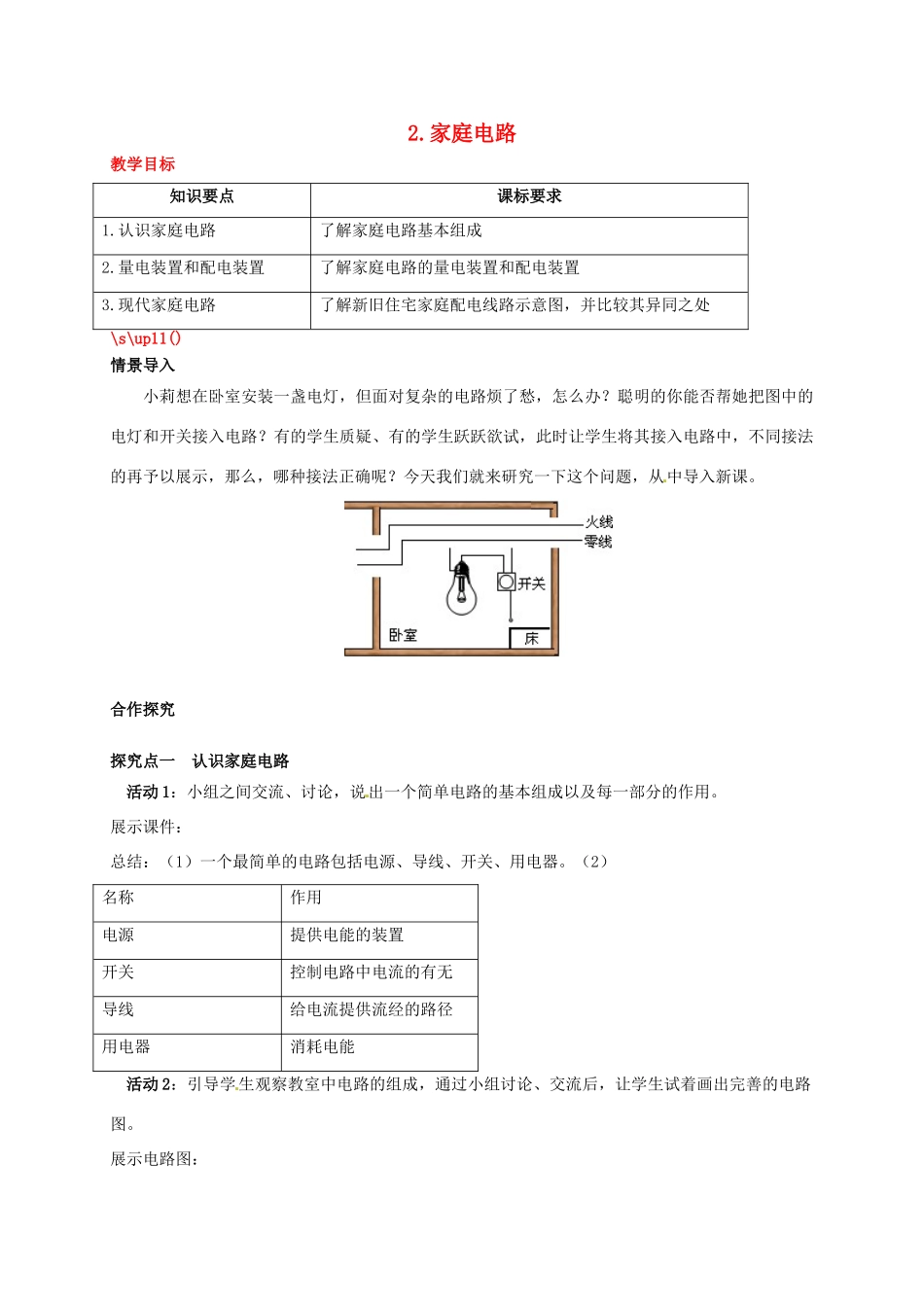

2.家庭电路教学目标知识要点课标要求1.认识家庭电路了解家庭电路基本组成2.量电装置和配电装置了解家庭电路的量电装置和配电装置3.现代家庭电路了解新旧住宅家庭配电线路示意图，并比较其异同之处\s\up11()情景导入小莉想在卧室安装一盏电灯，但面对复杂的电路烦了愁，怎么办？聪明的你能否帮她把图中的电灯和开关接入电路？有的学生质疑、有的学生跃跃欲试，此时让学生将其接入电路中，不同接法的再予以展示，那么，哪种接法正确呢？今天我们就来研究一下这个问题，从中导入新课。合作探究探究点一认识家庭电路活动1：小组之间交流、讨论，说出一个简单电路的基本组成以及每一部分的作用。展示课件：总结：（1）一个最简单的电路包括电源、导线、开关、用电器。（2）名称作用电源提供电能的装置开关控制电路中电流的有无导线给电流提供流经的路径用电器消耗电能活动2：引导学生观察教室中电路的组成，通过小组讨论、交流后，让学生试着画出完善的电路图。展示电路图：活动3：教师根据学生所画的电路图，进一步延伸，出示课件，展示家庭电路的组成图，逐一介绍每一个部件的名称。让学生熟悉家庭电路的组成。课件展示：归纳总结：（1）家庭电路由进户线、量电装置、配电装置、用电器和导线组成。（2）从户外的低压电网引进室内的进户线有两根，一根是中性线N（零线），另一根是相线L（火线）。进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。（3）中性线与大地间没有电压，相线与中性线的电压是220V。探究点二量电装置和配电装置每个家庭都有一只配电箱，用于控制住宅内部的供电与配电。如图所示的配电箱中的各种电器都有什么功能呢？活动1：阅读课本P8，做“观察：量电装置和配电装置”。家庭配电箱中都有哪些电器？这些电器是按什么次序安装的？它们有哪些功能？结论：家庭配电箱主要由电能表、电源总开关、漏电保护器等组成。配电箱一般嵌装在墙体内，外面仅见其面板（如上图）。（1）电能表：量度电能消耗多少的仪器，安装在干路上，在电源总开关之前。（2）电源总开关：安装在电能表后，用以控制整个家庭电路，接通和切断电路，便于更换电器或维修设备。静触头一定要在上边，切不可倒装。（3）保险装置：通常分保险丝（也叫作熔丝）、低压断电器（也称空气开关）、漏电保护器。①保险丝（也叫作熔丝）：由电阻率较大、熔点较低的铅锑合金制成，电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。选用合适规格的保险丝，不能用铜丝或者铁丝代替。②低压断电器（也称空气开关）：现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。③漏电保护器：可以对人身触电、导线漏电、插座接错线、用电器短路等故障起保护作用。活动2：阅读课本P9，做“动手做：练习使用家庭配电箱”。请在家长或技术人员的指导与帮助下，进行操作！探究点三现代家庭电路阅读课本P10，了解单回路配电线路和多回路配电线路。如图9-2-2和图9-2-12所示的家庭配电线路单回路配电线路，其中各灯具以及插座相互并联，工作时互不影响。控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电。现代家庭中由于常用电器较多，负载功率较大，一般采用多回路配电线路，有两个分支回路，一个分支回路供照明用电，由一个断路器单独控制；另一个分支回路供插座用电，且装有漏电保护器，如图9-2-13所示。如果接插座的用电设备发生故障，漏电保护器触发动作切断电路，不会影响照明用电。有的家庭电路中，还装空调插座和洗手间插座分别组成回路，形成多回路配电线路。活动：引导学生做课本P10的“动手做：安装模拟家庭电路”。模拟家庭电路实验箱中配有电能表、闸刀开关、熔断器、三孔插座、电灯、按钮开关、导线等。按图9-2-2安装模拟家庭电路。注意：（1）按照进户线、电能表、总开关、熔断器、用电器顺序安装。（2）控制各灯具的开关都应装在相线上。（3）所有家用电器和插座都是并联的，而用电器要与它的开关串联。（4）三孔插座需要接地。板书设计2.家庭电路教学反思本主要讲述家庭电路的组成及各...
