双梁桥式起重机小车改造方案VIP免费

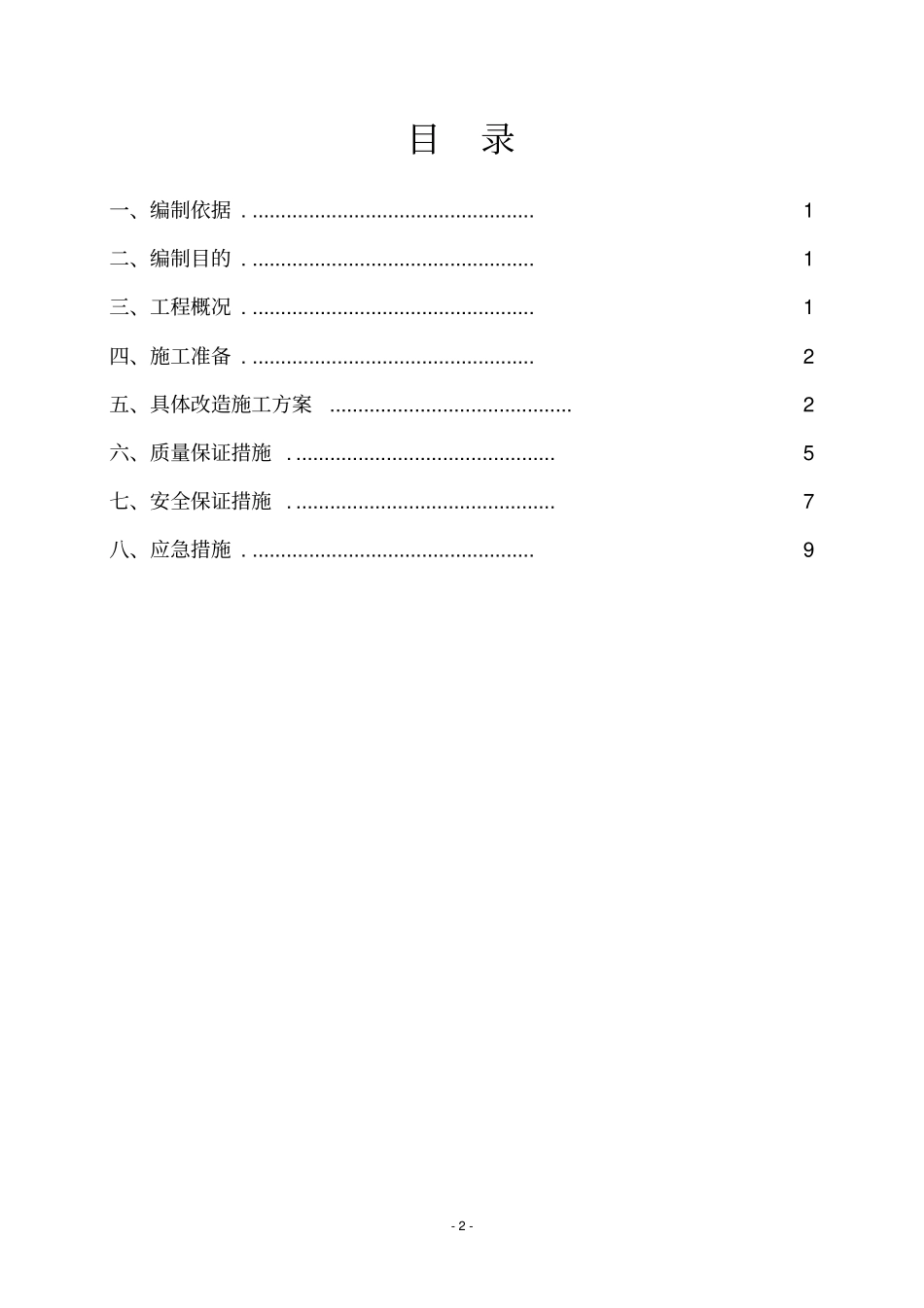

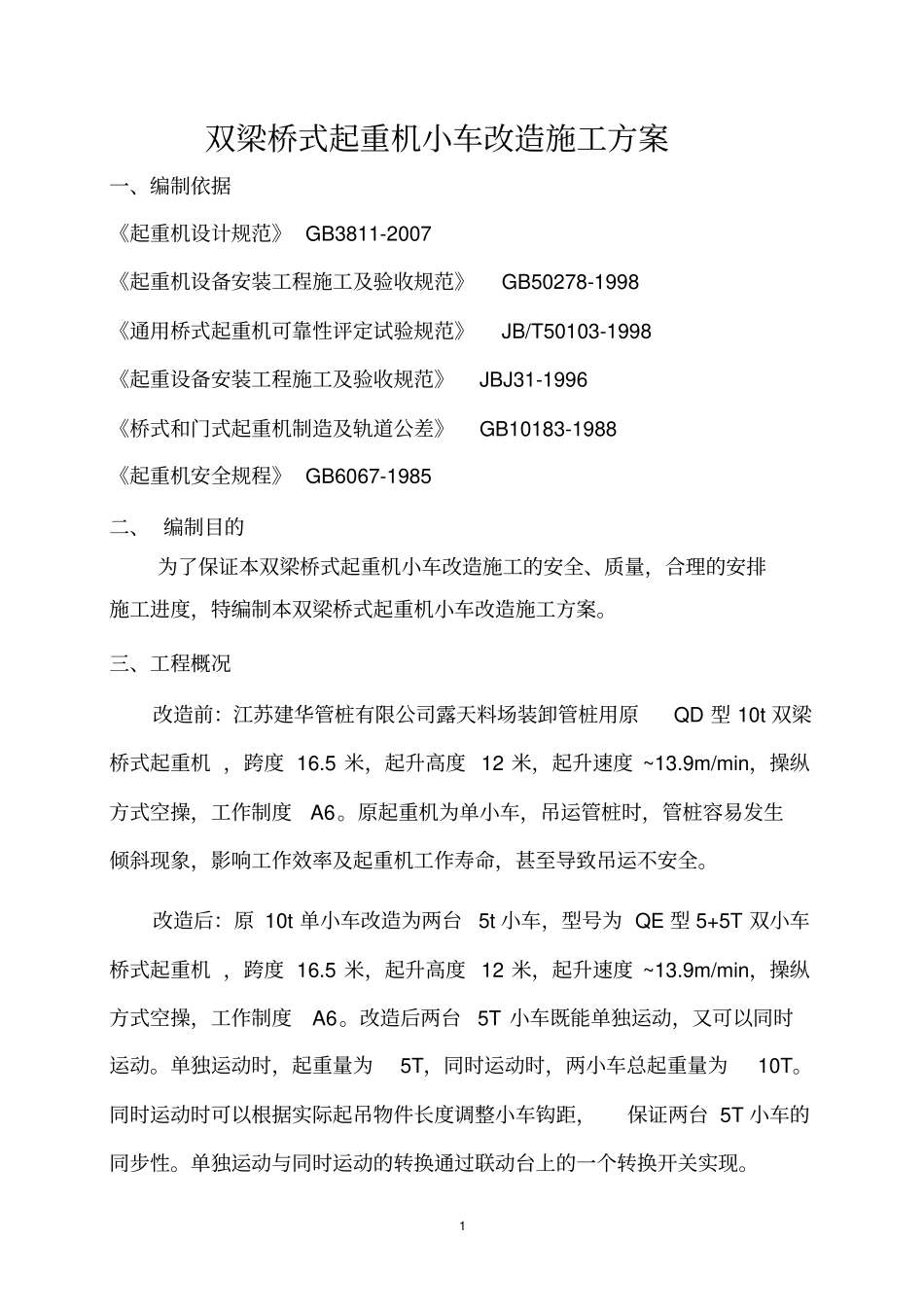

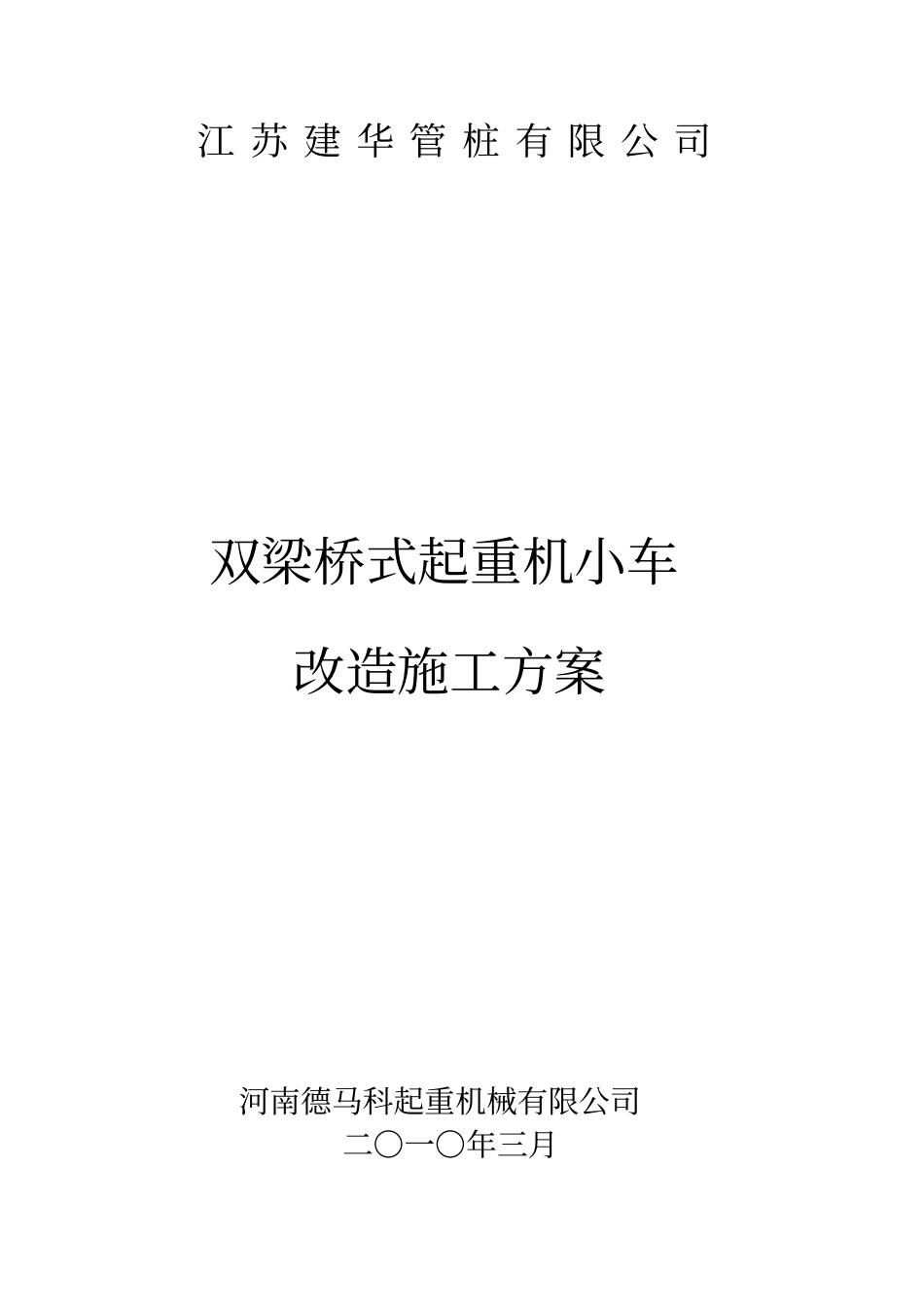

江苏建华管桩有限公司双梁桥式起重机小车改造施工方案河南德马科起重机械有限公司二〇一〇年三月-2-目录一、编制依据...................................................1二、编制目的...................................................1三、工程概况...................................................1四、施工准备...................................................2五、具体改造施工方案...........................................2六、质量保证措施...............................................5七、安全保证措施...............................................7八、应急措施...................................................91双梁桥式起重机小车改造施工方案一、编制依据《起重机设计规范》GB3811-2007《起重机设备安装工程施工及验收规范》GB50278-1998《通用桥式起重机可靠性评定试验规范》JB/T50103-1998《起重设备安装工程施工及验收规范》JBJ31-1996《桥式和门式起重机制造及轨道公差》GB10183-1988《起重机安全规程》GB6067-1985二、编制目的为了保证本双梁桥式起重机小车改造施工的安全、质量，合理的安排施工进度，特编制本双梁桥式起重机小车改造施工方案。三、工程概况改造前：江苏建华管桩有限公司露天料场装卸管桩用原QD型10t双梁桥式起重机，跨度16.5米，起升高度12米，起升速度~13.9m/min，操纵方式空操，工作制度A6。原起重机为单小车，吊运管桩时，管桩容易发生倾斜现象，影响工作效率及起重机工作寿命，甚至导致吊运不安全。改造后：原10t单小车改造为两台5t小车，型号为QE型5+5T双小车桥式起重机，跨度16.5米，起升高度12米，起升速度~13.9m/min，操纵方式空操，工作制度A6。改造后两台5T小车既能单独运动，又可以同时运动。单独运动时，起重量为5T，同时运动时，两小车总起重量为10T。同时运动时可以根据实际起吊物件长度调整小车钩距，保证两台5T小车的同步性。单独运动与同时运动的转换通过联动台上的一个转换开关实现。2改造后提高了起重机的工作效率，同时保证了吊运工作的安全性。四、施工准备1、施工人员准备本项目投入的人员主要有：工程师1名，技术员2名，电工1人，电焊工2人，安装维修工4人，其他工种4人。以上各类施工人员均有起重机安装改造维修作业证及特种作业操作证。2、施工机械准备施工机械及仪器配置表主要施工设备主要检测仪器序号设备名称数量序号仪器名称数量15t吊车1台1DS3水准仪1台2交流电焊机2台2500V兆欧表1台3气割设备2套3多用电表1台4砂轮切割机1台450m钢卷尺1把5角向磨光机2台51m钢直尺1把6安全带4副6100mm塞尺1把7电工套件1套7框式水平仪1台8平板拖挂车1辆80-200游标卡尺1把9手虎钳1把五、具体改造施工方案3（一）５t小车的设计和生产首先组织技术人员对现场进行详细的勘查，根据原起重机的实际吊运情况、小车运行轨距、总起重量、起升高度、工作级别及操纵方式等参数在现场确定初步改造方案，然后由公司技术部门对此改造方案及生产详图进行具体的制定和设计，并由公司组织生产。（二）相关部件的拆除1、拆除前的准备工作（1）切断总电源。（2）现场勘查，拆除用吊车吊点位置的勘查、拆除各个部件的吊点勘查、拆除下来的部件的摆放位置的勘查等。（3）清楚现场所有不安全的因素，有不安全的因素不允许拆除。（4）检查各个起吊用的钢丝绳、吊钩、留绳等设备的安全性。2、拆除顺序电器部分—小车—驾驶室—清理现场3、拆除首先拆除小车部分的电器，用吊车将小车吊离起重机并放至指定地点，然后将起重机驾驶室拆除并吊离起重机。（三）5t小车及改造后的驾驶室的安装1、安装前的准备（1）起吊前必须开好班前会，由现场负责人（或总工程师）宣布作业要点、注意事项、安全要求、人员分工等；（2）司机、指挥员、作业人员要相互明确并熟悉指挥信号、手势和联络方式；（3）必须确定一个专人，统一指挥吊车。指挥信号一定要明确、果断、4清晰、响亮，站立在司机看得见的位置；（4）清理作业现场，拉设警戒线，禁止无关人员车辆进入，设专人进行防护。（5）将安装部件用平板车运至指定位置。2、安装5t小车、改...
