反力式汽车制动试验台设计说明VIP免费

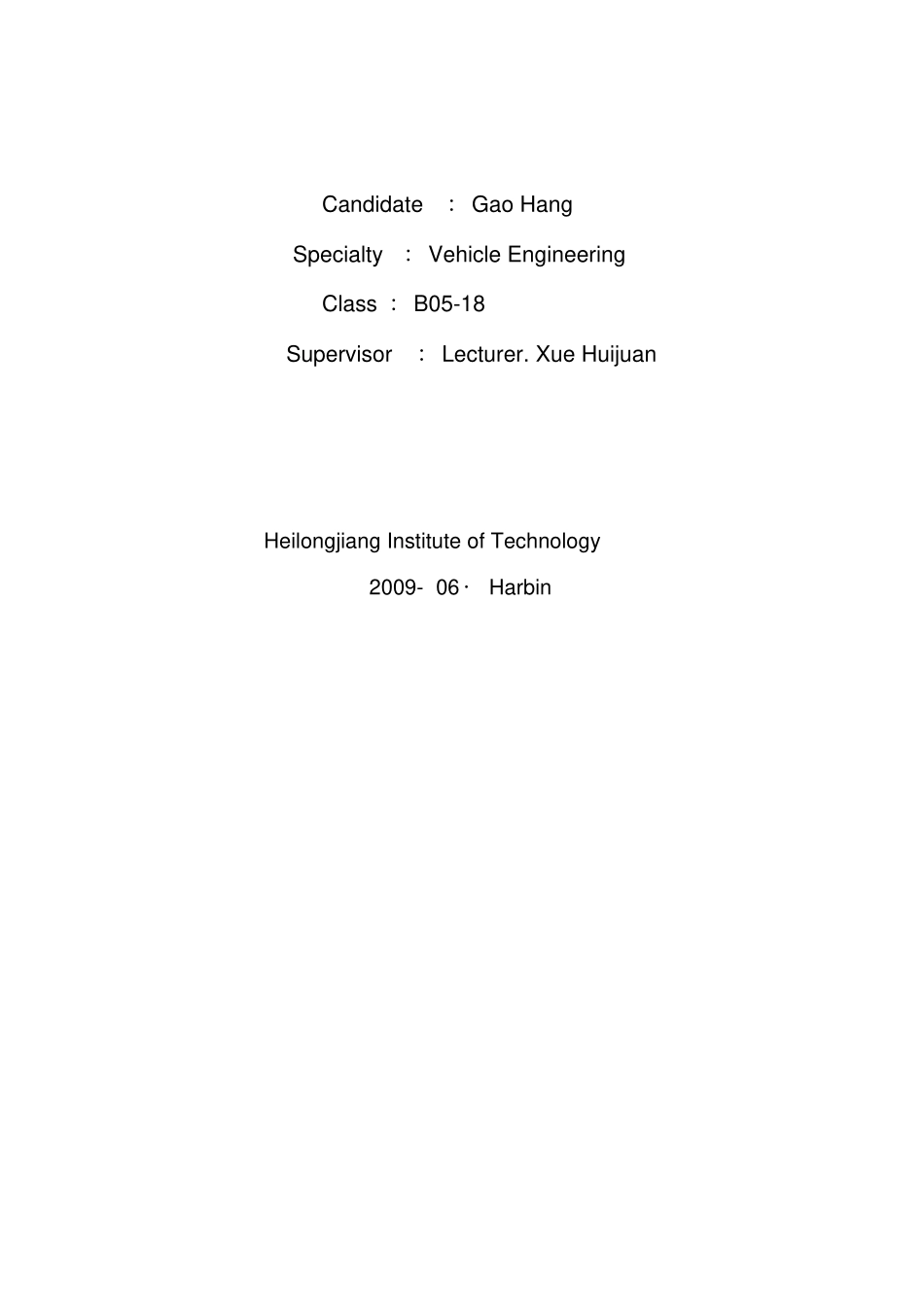

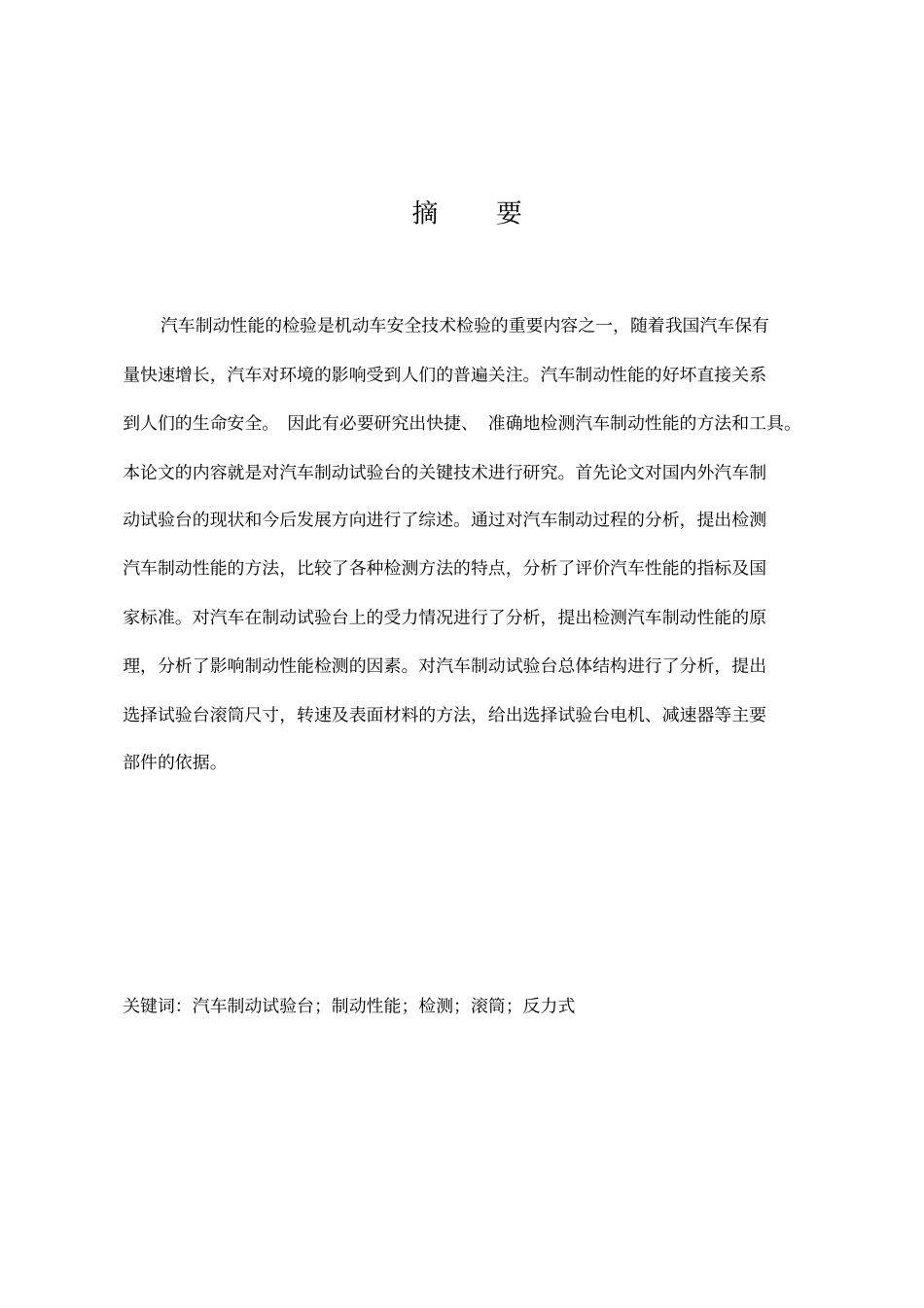

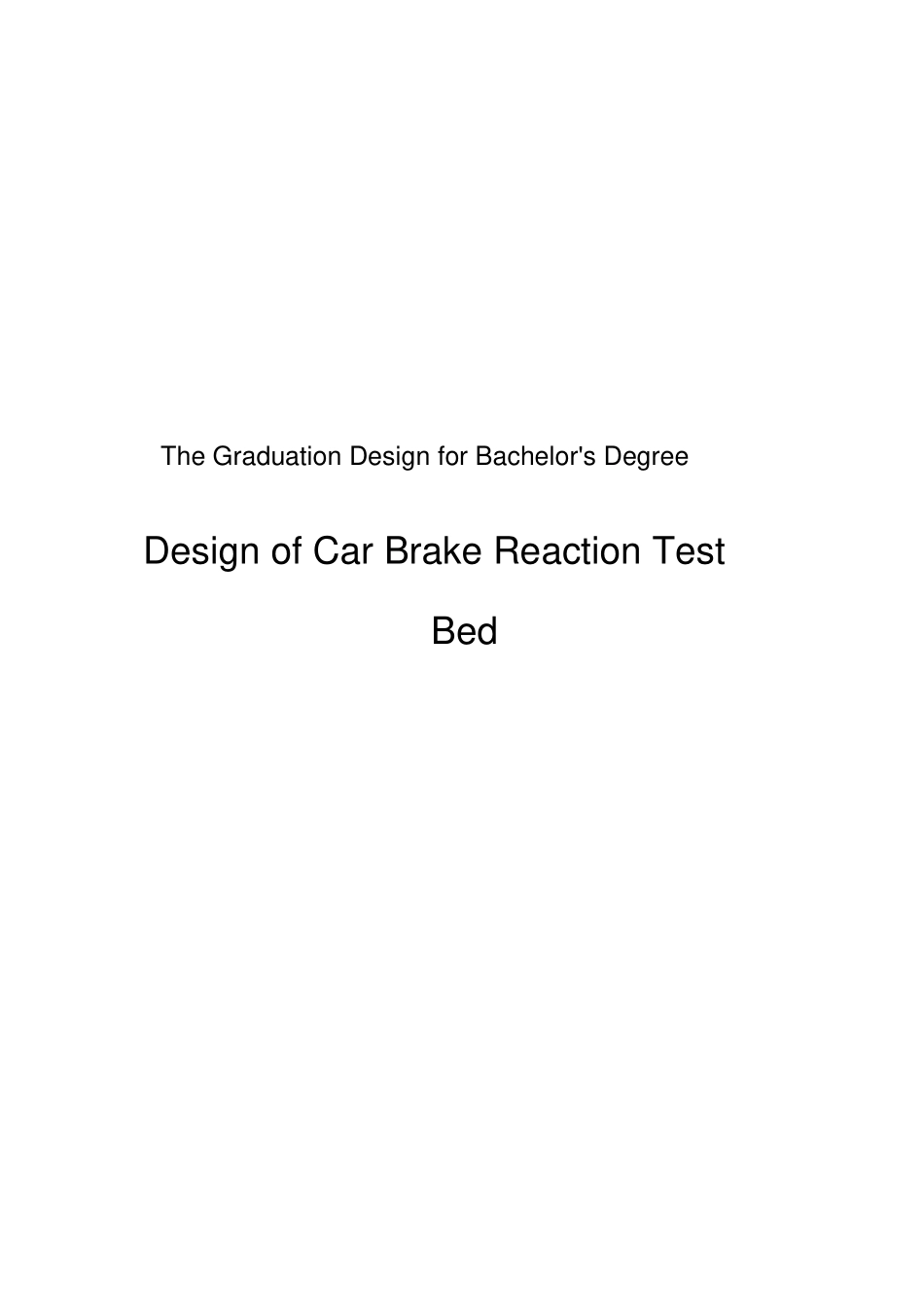

TheGraduationDesignforBachelor'sDegreeDesignofCarBrakeReactionTestBedCandidate：GaoHangSpecialty：VehicleEngineeringClass：B05-18Supervisor：Lecturer.XueHuijuanHeilongjiangInstituteofTechnology2009-06·Harbin摘要汽车制动性能的检验是机动车安全技术检验的重要内容之一，随着我国汽车保有量快速增长，汽车对环境的影响受到人们的普遍关注。汽车制动性能的好坏直接关系到人们的生命安全。因此有必要研究出快捷、准确地检测汽车制动性能的方法和工具。本论文的内容就是对汽车制动试验台的关键技术进行研究。首先论文对国内外汽车制动试验台的现状和今后发展方向进行了综述。通过对汽车制动过程的分析，提出检测汽车制动性能的方法，比较了各种检测方法的特点，分析了评价汽车性能的指标及国家标准。对汽车在制动试验台上的受力情况进行了分析，提出检测汽车制动性能的原理，分析了影响制动性能检测的因素。对汽车制动试验台总体结构进行了分析，提出选择试验台滚筒尺寸，转速及表面材料的方法，给出选择试验台电机、减速器等主要部件的依据。关键词：汽车制动试验台；制动性能；检测；滚筒；反力式ABSTRACTThetestingoftheautomobilebrakeperformanceisoneofimportantpartsinVehiclesafetycheck.Withtheamountoftheautomobileincreasingrapidlyinournation，theaffectofautomobiletotheenvironmentisconcernedbymoreandmorepeople.Thebrakeperformanceofautomobilehastherelationwiththesafetyofpeople.Therefore，itisnecessarytofindbestmethodsandtoolsoftestingautomobilebrakeperformancesquicklyandaccurately.Thepaperistheresearchofkeytechnologyinautomobilebraketester.Firstly，thepapergiveabriefintroductionaboutpresentautomobilebraketesterandfuturetendencyintheworld.Thepaperanalyzestheprocessofthebrakingofauto，andpresentthemethodsoftestingbrakeperformance，comparestheadvantagesanddisadvantagesofvarioustestingmethods，discussesthecriterionsofassessingbrakeperformancesandnationalstandards.Itgoesdynamicanalysisofbrakingautomobileonthetester，explainstheprincipleoftestingautomobilebrakeperformance，analyzesthemainfactorsforbraketesters.Itanalysesthetotalconstructionofthedrumtypeautomobilebraketester，givesthemethodsofchoosingthesizes，speed，surfacesmaterialoftesterdrums，aswellasreasonsofchoosingtestermotor，gearbox，andothermainparts.Keywords：AutomobileBrakeTester；BrakePerformance；Testing；Platen；Reaction目录摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ⅠAbstract⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯Ⅱ第1章绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1课题研究的目的和意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1.1课题研究的目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1.2课题研究的意义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2国内外相关领域研究现状及发展方向⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.2.1平板式制动试验台⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.2.2反力滚筒式制动试验台⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.2.3发展方向⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.3论文主要研究内容及技术途径⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.3.1课题主要研究内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.3.2技术途径与方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第2章反力式滚筒试验台与平板式试验台对比分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1反力式滚筒制动性能试验台的结构及工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1.1结构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.1.2工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.2平板式制动性能试验台的结构及工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...
