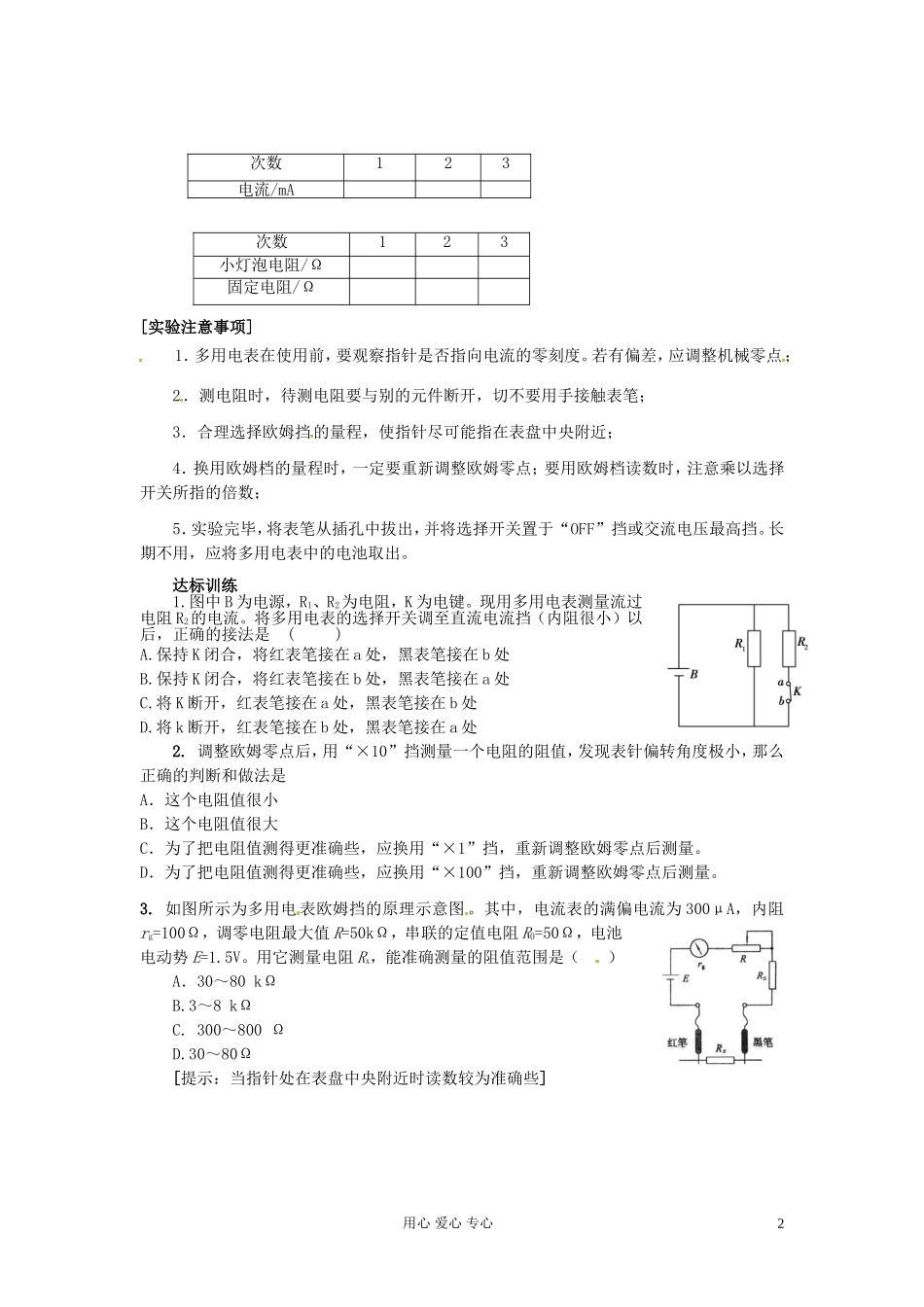

武乡中学高效课堂学案高二物理第九节实验：练习使用多用电表【学习目标】1.会使用多用电表测量电压、电流和电阻2.会使用多用电表测量二极管的正、反电阻，并据此判断二极管的正、负极。3.会用多用电表探索黑箱中的电学元件【自主学习1】1.认识多用电表面板：如图7-6观察多用电表的外形，多用电表的外部有指针式刻度盘、旋钮式选择开关、调零旋钮和测试杆插孔等。多用电表的刻度盘上有电流、电压和电阻值的刻度，转动选择开关旋钮，可以选择所需测量的物理量以及测量的量程，调零旋钮用于测量电阻时校对电阻零刻度。2．检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零。3．将红、黑表笔分别插入“+”、“-”插孔。学法指导：根据上一节多用电表的使用原则及注意事项并参考教材P67，完成下面的问题。一、使用多用电表测量电压、电流和电阻使用前应先进行______________，使指针指_______端零刻线。1．用多用电表测量小灯泡的电压用直流电源对小灯泡正常供电。将多用电表的选择开关旋至_______电压挡，其量程应_______小灯泡的两端电压的估计值。用两表笔分别接触灯泡两端的接线柱，红表笔接触点的电势应比黑表笔__________，根据表盘上相关量程的直流电压标度读数，这就是小灯泡两端的电压。2．用多用电表测量通过小灯泡的电流在用直流电源对小灯泡正常供电的情况下，断开电路开关，把小灯泡的一个接线柱上的导线卸开。将多用电表的选择开关旋至_______挡，其量程应_________通过小灯泡的电流的估计值。把多用电表__________在刚才卸开的电路中，电流应从___________流入电表。闭合开关，根据表盘上相关量程的直流电流标度读数，这就是小灯泡两端的电流。3．使用多用电表测量定值电阻使用多用电表测量定值电阻时，当指针处在表盘附近时读数较为准确些。欧姆表的刻度是的，因此用欧姆表测电阻只是一种粗略的测量。测电阻时，待测电阻要与电源以及其他电阻断开，且不要用手接触表笔端。每换用欧姆档的另一量程时，必须重新进行。实验完毕，应将两表笔从插孔中拔出，并将选择开关旋至档或。如果表长期不用，应取出表内的。设计表格，记录数据物理量干电池的电压220V的交流电压测量值/v用心爱心专心1[实验注意事项]1．多用电表在使用前，要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点；2．测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；3．合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；4．换用欧姆档的量程时，一定要重新调整欧姆零点；要用欧姆档读数时，注意乘以选择开关所指的倍数；5．实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。达标训练1.图中B为电源，R1、R2为电阻，K为电键。现用多用电表测量流过电阻R2的电流。将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是()A.保持K闭合，将红表笔接在a处，黑表笔接在b处B.保持K闭合，将红表笔接在b处，黑表笔接在a处C.将K断开，红表笔接在a处，黑表笔接在b处D.将k断开，红表笔接在b处，黑表笔接在a处2.调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。3.如图所示为多用电表欧姆挡的原理示意图。其中，电流表的满偏电流为300μA，内阻rg=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。用它测量电阻Rx，能准确测量的阻值范围是（）A．30～80kΩB.3～8kΩC.300～800ΩD.30～80Ω[提示：当指针处在表盘中央附近时读数较为准确些]用心爱心专心次数123电流/mA次数123小灯泡电阻/Ω固定电阻/Ω2
