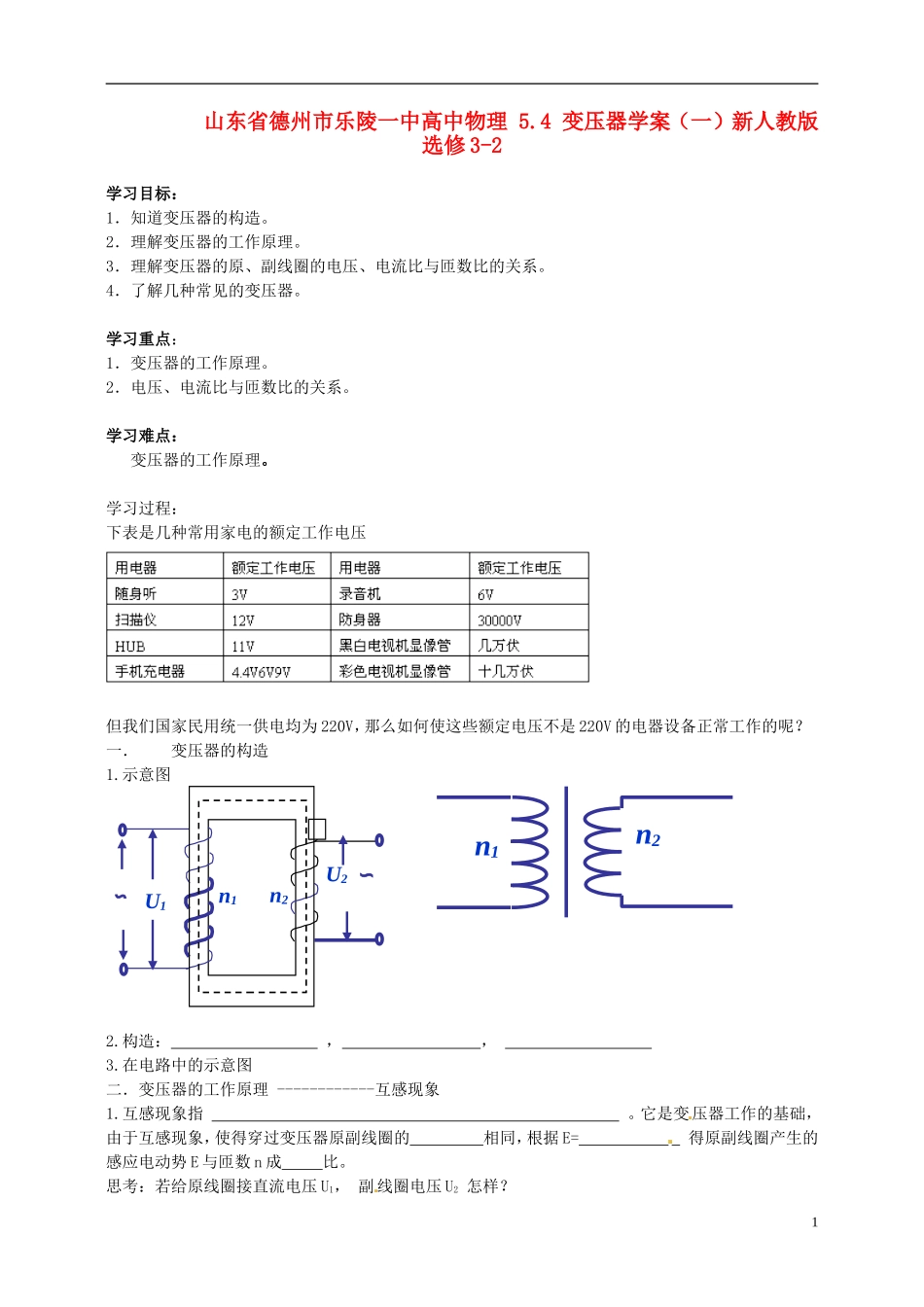

山东省德州市乐陵一中高中物理5.4变压器学案（一）新人教版选修3-2学习目标：1．知道变压器的构造。2．理解变压器的工作原理。3．理解变压器的原、副线圈的电压、电流比与匝数比的关系。4．了解几种常见的变压器。学习重点：1．变压器的工作原理。2．电压、电流比与匝数比的关系。学习难点：变压器的工作原理。学习过程：下表是几种常用家电的额定工作电压但我们国家民用统一供电均为220V，那么如何使这些额定电压不是220V的电器设备正常工作的呢？一．变压器的构造1.示意图2.构造：，，3.在电路中的示意图二．变压器的工作原理------------互感现象1.互感现象指。它是变压器工作的基础，由于互感现象，使得穿过变压器原副线圈的相同，根据E=得原副线圈产生的感应电动势E与匝数n成比。思考：若给原线圈接直流电压U1，副线圈电压U2怎样？U1U2∽n1n2∽n1n212.理想变压器：如果在能量转化的过程中能量损失很小，能够略去原、副线圈的电阻，以及各种电磁能量损失，这样的变压器我们称之为理想变压器。这是物理学中又一种理想化模型。可以看出，理想变压器原线圈上输入的能量决定了副线圈上输出的能量，它们是相等的三、理想变压器的变压规律：1.电压规律：设原线圈匝数为n1，原线圈上所加电压为U1，副线圈匝数为n2，副线圈上得到的电压为U2，有。可见，当n1>n2时，有U1U2，这种变压器叫做变压器；当n1
