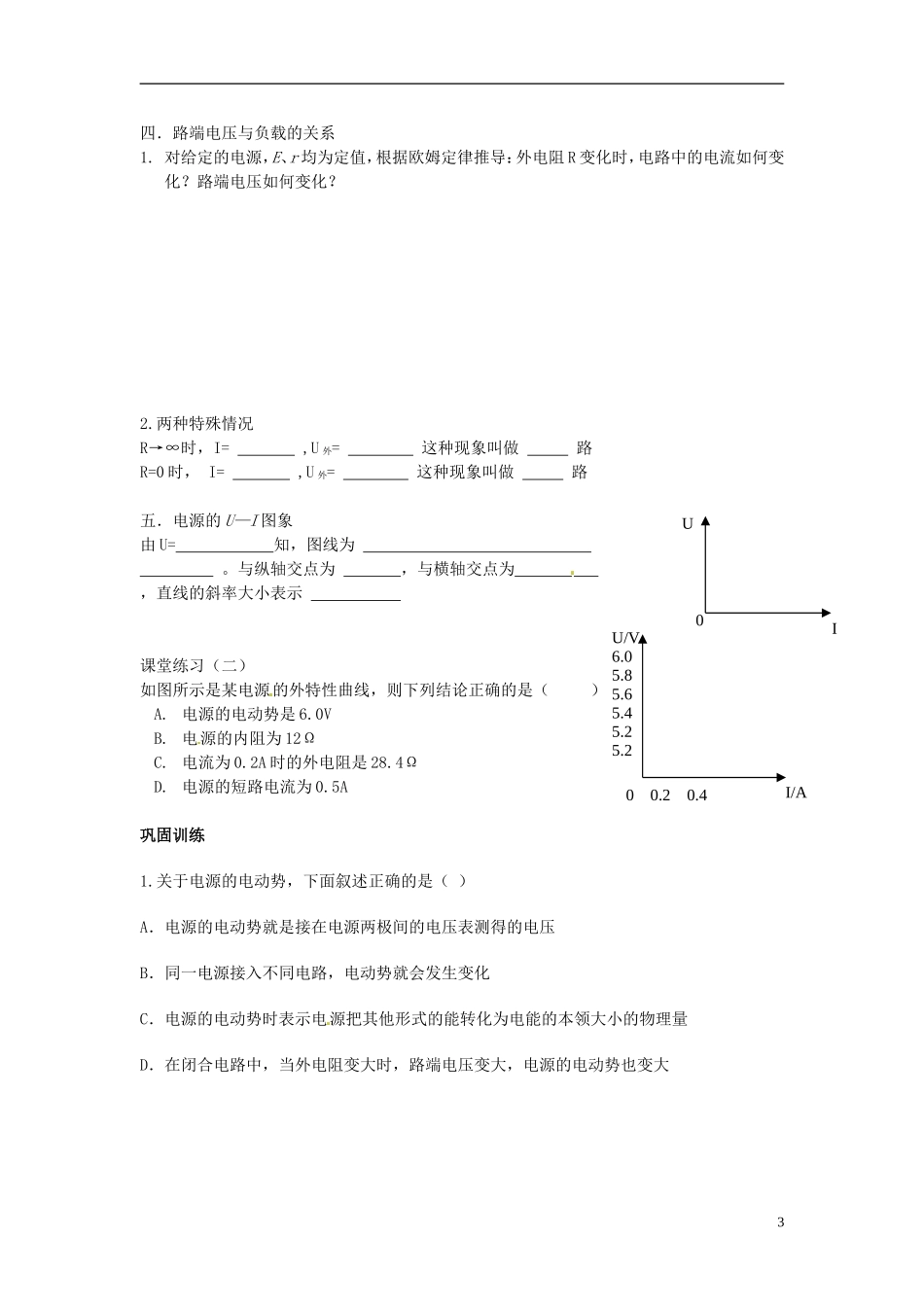

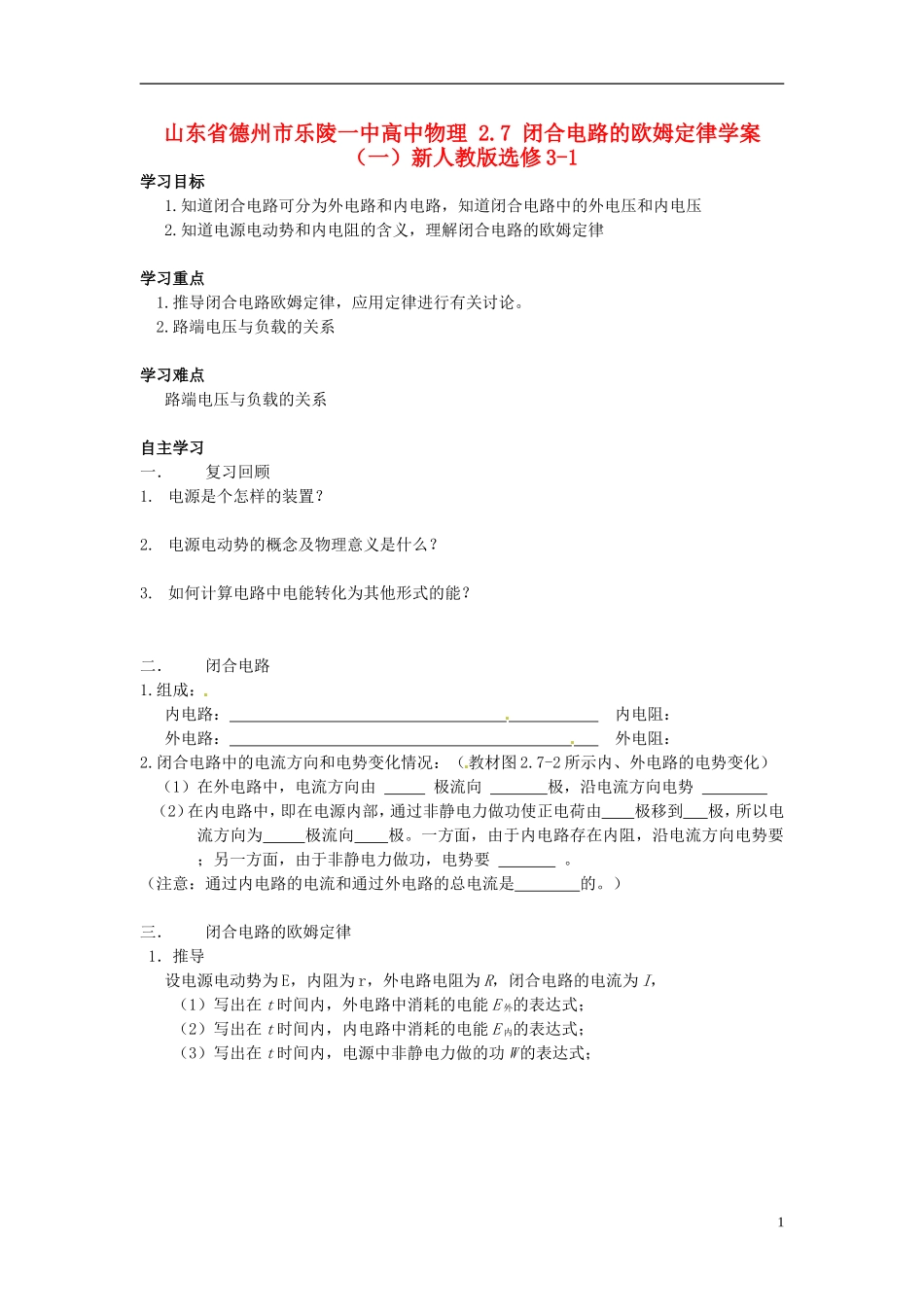

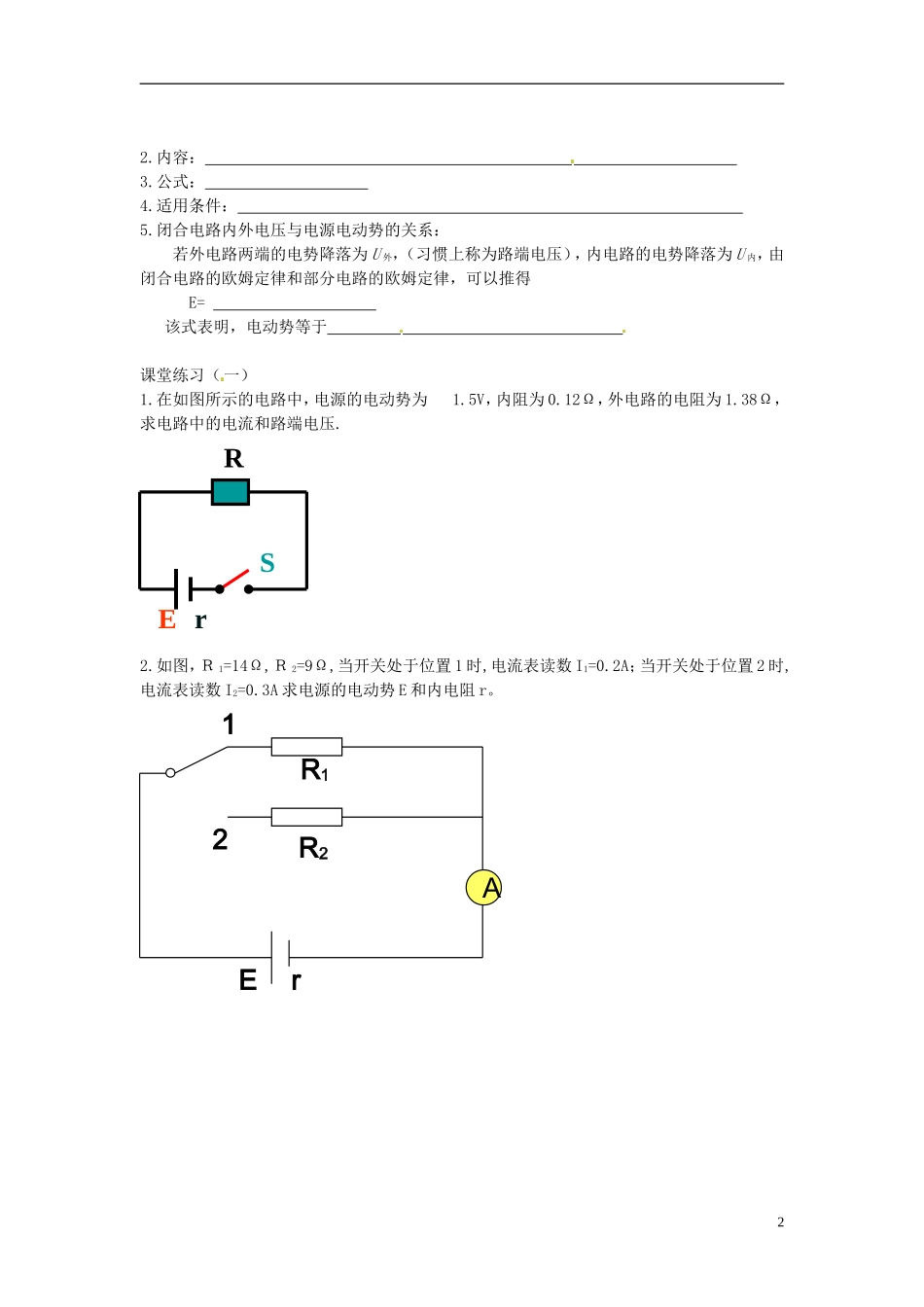

山东省德州市乐陵一中高中物理2.7闭合电路的欧姆定律学案（一）新人教版选修3-1学习目标1.知道闭合电路可分为外电路和内电路，知道闭合电路中的外电压和内电压2.知道电源电动势和内电阻的含义，理解闭合电路的欧姆定律学习重点1.推导闭合电路欧姆定律，应用定律进行有关讨论。2.路端电压与负载的关系学习难点路端电压与负载的关系自主学习一．复习回顾1.电源是个怎样的装置？2.电源电动势的概念及物理意义是什么？3.如何计算电路中电能转化为其他形式的能？二．闭合电路1.组成：内电路：内电阻：外电路：外电阻：2.闭合电路中的电流方向和电势变化情况：（教材图2.7-2所示内、外电路的电势变化）（1）在外电路中，电流方向由极流向极，沿电流方向电势（2）在内电路中，即在电源内部，通过非静电力做功使正电荷由极移到极，所以电流方向为极流向极。一方面，由于内电路存在内阻，沿电流方向电势要；另一方面，由于非静电力做功，电势要。（注意：通过内电路的电流和通过外电路的总电流是的。）三．闭合电路的欧姆定律1．推导设电源电动势为E，内阻为r，外电路电阻为R，闭合电路的电流为I，（1）写出在t时间内，外电路中消耗的电能E外的表达式；（2）写出在t时间内，内电路中消耗的电能E内的表达式；（3）写出在t时间内，电源中非静电力做的功W的表达式；12.内容：3.公式：4.适用条件：5.闭合电路内外电压与电源电动势的关系：若外电路两端的电势降落为U外，（习惯上称为路端电压），内电路的电势降落为U内，由闭合电路的欧姆定律和部分电路的欧姆定律，可以推得E=该式表明，电动势等于课堂练习（一）1.在如图所示的电路中，电源的电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压.2.如图，Ｒ1=14Ω,Ｒ2=9Ω,当开关处于位置1时,电流表读数I1=0.2A；当开关处于位置2时,电流表读数I2=0.3A求电源的电动势E和内电阻r。RSEr1AR1R22Er2四．路端电压与负载的关系1.对给定的电源，E、r均为定值，根据欧姆定律推导：外电阻R变化时，电路中的电流如何变化？路端电压如何变化？2.两种特殊情况R→∞时，I=,U外=这种现象叫做路R=0时，I=,U外=这种现象叫做路五．电源的U—I图象由U=知，图线为。与纵轴交点为，与横轴交点为，直线的斜率大小表示课堂练习（二）如图所示是某电源的外特性曲线，则下列结论正确的是（）A.电源的电动势是6.0VB.电源的内阻为12ΩC.电流为0.2A时的外电阻是28.4ΩD.电源的短路电流为0.5A巩固训练1.关于电源的电动势，下面叙述正确的是（）A．电源的电动势就是接在电源两极间的电压表测得的电压B．同一电源接入不同电路，电动势就会发生变化C．电源的电动势时表示电源把其他形式的能转化为电能的本领大小的物理量D．在闭合电路中，当外电阻变大时，路端电压变大，电源的电动势也变大3IU0I/AU/V6.05.85.65.45.25.200.20.42．以太阳能电池板，测得他的开路电压为800mV,短路电流40mA.如将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是（）A．0.10VB.0.20VC.0.30VD.0.40V3.如图所示为两个不同闭合电路中两个不同电源的图像，则下列说法中不正确的示（）A．电动势E1=E2，发生短路时的电流I1>I2B．电动势E1=E2，内阻r1>r2C．电动势E1=E2，内阻r1>r2D．当电源的工作电流变化相同时，电源2的路端电压变化较大4.如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则（）A．电灯L更亮，安培表的示数减小B．电灯L更亮，安培表的示数减大C．电灯L更暗，安培表的示数减小D．电灯L更暗，安培表的示数减大5.如图是某电源的路端电压U随干路电流I的变化图像，有图像可知，该电源的电动势_____V,内阻为____Ω。6.如图，R＝0.8Ω当开关S断开时电压表的读数为1.5V；当开关S闭合时电压表的读数为1.2V则该电源的电动势和内电阻分别为多少?402468123U/VI/A2IU01
