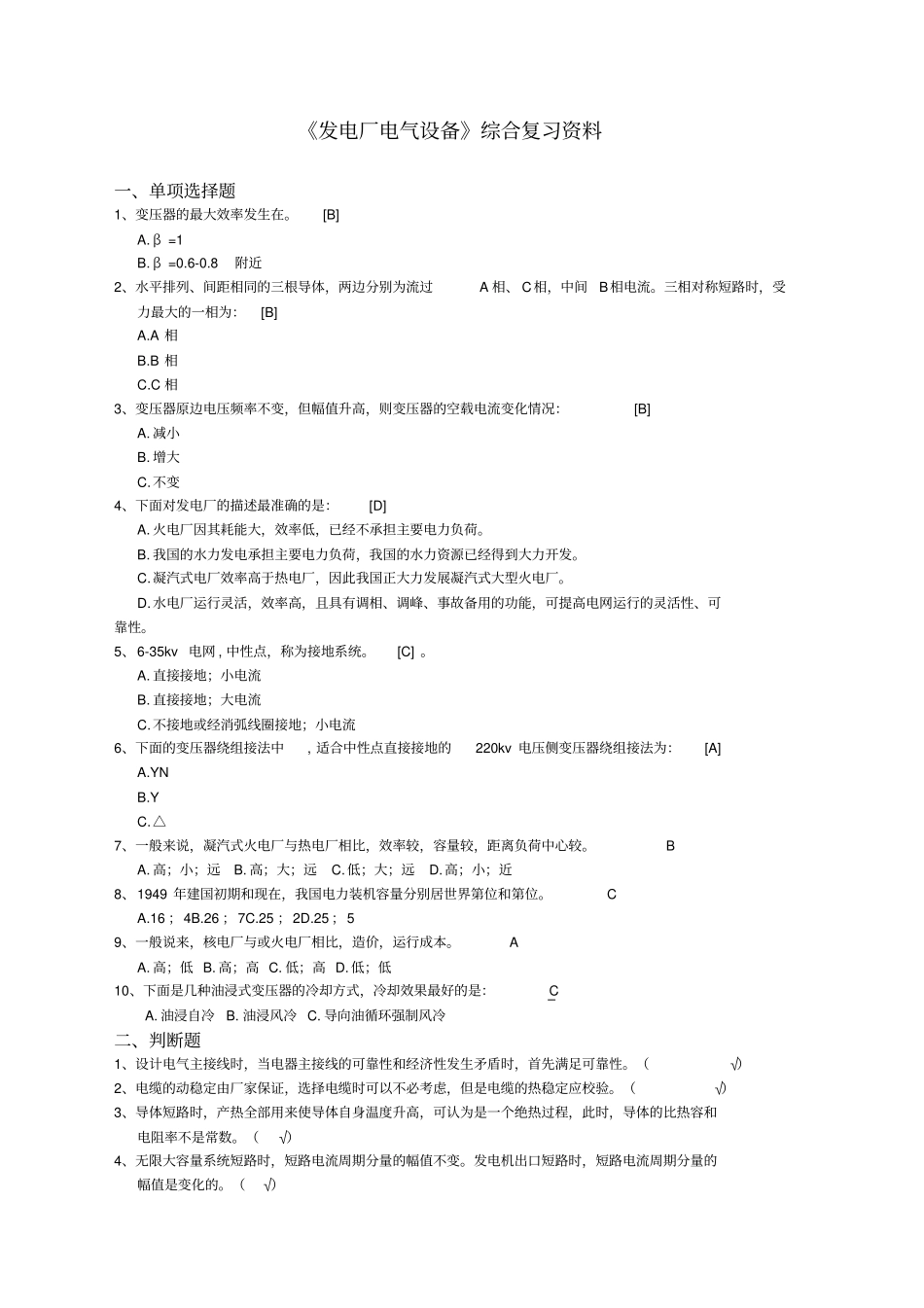

《发电厂电气设备》综合复习资料一、单项选择题1、变压器的最大效率发生在。[B]A.β=1B.β=0.6-0.8附近2、水平排列、间距相同的三根导体，两边分别为流过A相、C相，中间B相电流。三相对称短路时，受力最大的一相为：[B]A.A相B.B相C.C相3、变压器原边电压频率不变，但幅值升高，则变压器的空载电流变化情况：[B]A.减小B.增大C.不变4、下面对发电厂的描述最准确的是：[D]A.火电厂因其耗能大，效率低，已经不承担主要电力负荷。B.我国的水力发电承担主要电力负荷，我国的水力资源已经得到大力开发。C.凝汽式电厂效率高于热电厂，因此我国正大力发展凝汽式大型火电厂。D.水电厂运行灵活，效率高，且具有调相、调峰、事故备用的功能，可提高电网运行的灵活性、可靠性。5、6-35kv电网,中性点，称为接地系统。[C]。A.直接接地；小电流B.直接接地；大电流C.不接地或经消弧线圈接地；小电流6、下面的变压器绕组接法中,适合中性点直接接地的220kv电压侧变压器绕组接法为：[A]A.YNB.YC.△7、一般来说，凝汽式火电厂与热电厂相比，效率较，容量较，距离负荷中心较。BA.高；小；远B.高；大；远C.低；大；远D.高；小；近8、1949年建国初期和现在，我国电力装机容量分别居世界第位和第位。CA.16；4B.26；7C.25；2D.25；59、一般说来，核电厂与或火电厂相比，造价，运行成本。AA.高；低B.高；高C.低；高D.低；低10、下面是几种油浸式变压器的冷却方式，冷却效果最好的是：CA.油浸自冷B.油浸风冷C.导向油循环强制风冷二、判断题1、设计电气主接线时，当电器主接线的可靠性和经济性发生矛盾时，首先满足可靠性。（√）2、电缆的动稳定由厂家保证，选择电缆时可以不必考虑，但是电缆的热稳定应校验。（√）3、导体短路时，产热全部用来使导体自身温度升高，可认为是一个绝热过程，此时，导体的比热容和电阻率不是常数。（√）4、无限大容量系统短路时，短路电流周期分量的幅值不变。发电机出口短路时，短路电流周期分量的幅值是变化的。（√）5、发电机母线发生短路时，发电机端电压要下降，装设自动调节励磁装置，可使励磁电流立即增大，使电网电压迅速恢复。（√）6、按经济电流密度选择导体截面，可使导体的年计算费用最低，但在导体运行时可能超温。（√）7、充填石英砂的熔断器具有限流作用，可以保护该回路的电器免受冲击电流影响。（√）8、断路器中的电弧熄灭越快越好。（X）9、选择高压断路器时，需要进行断路器的开断电流和短路关合电流校验。断路器的开断电流不应小于短路电流周期分量或次暂态电流。（√）10、当海拔升高，电器的绝缘水平降低；当环境温度升高，电器的允许电流减小。（√）三、填空题1、既承担功率交换，又兼有供电功能的变电所是。2、发电厂和变电所中，通常把生产和分配电能、流过大电流，承受高电压的的设备称为次设备。把测量、控制、保护的设备称为次设备。发电机属于次设备，电流互感器属于次设备。3、为了使发电厂或变电所的配电装置布置简单，运行检修方便，一般升高电压等级不宜过多，通常以2级电压为宜，最多不应超过级。4、发电厂和变电所中，把主要设备连接起来，表明电能送入和分配关系的电路，称为。5、变压器的短路电流和其短路阻抗。6、对于发电厂，出线回路较少时，为了节省设备，简化接线，常采用接线。7、由于趋肤（集肤）效应，导体的交流电阻比直流电阻。8、选择电气设备选择时，一般先按条件选择，再按条件校验。9、由于发电机一般都装有阻尼绕组，发电机短路时，发电机的阻抗不是常数，使得短路电流周期分量中依次经过分量、分量、分量。其中分量幅值最大。10、电流互感器二次侧近乎运行；电压互感器二次侧近乎运行。11、交流电弧能否熄灭，取决于电弧电流过零时，弧隙强度的恢复速度和系统电压的上升速度之间的竞争。12、电弧的产生过程是这样的：当电器的触头刚分开时，触头间距离小，场强大，触头电子被拉出，这种游离方式称为发射，它是触头最初产生导电离子的原因。随着触头温度升高，触头电子运动加剧，形成发射。随之而来发生的碰撞游离和游离，使得弧隙间的电子和离子大量增加，电弧继续维持燃烧。13、交流电流形成的电弧在电流过零点时，...
