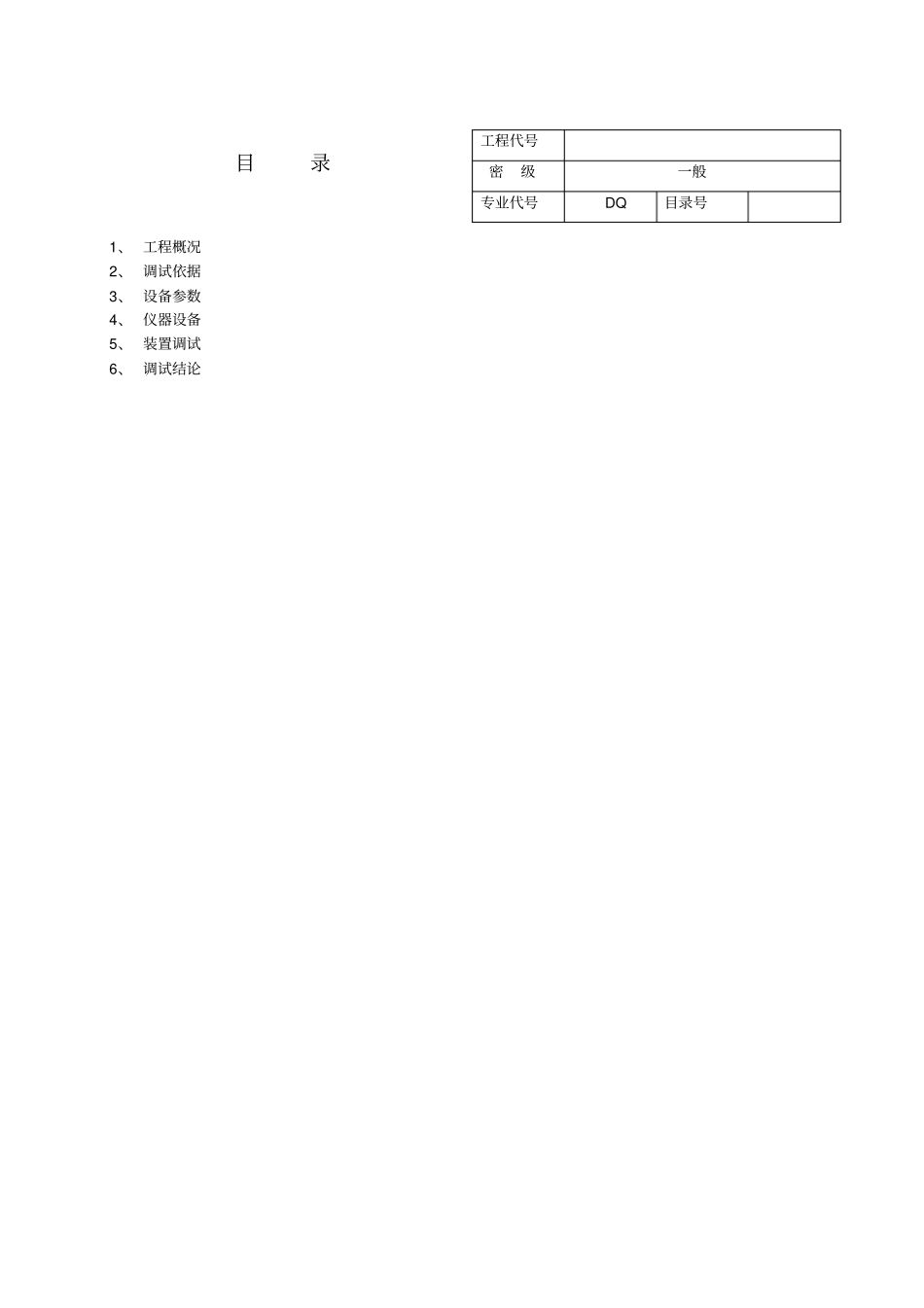

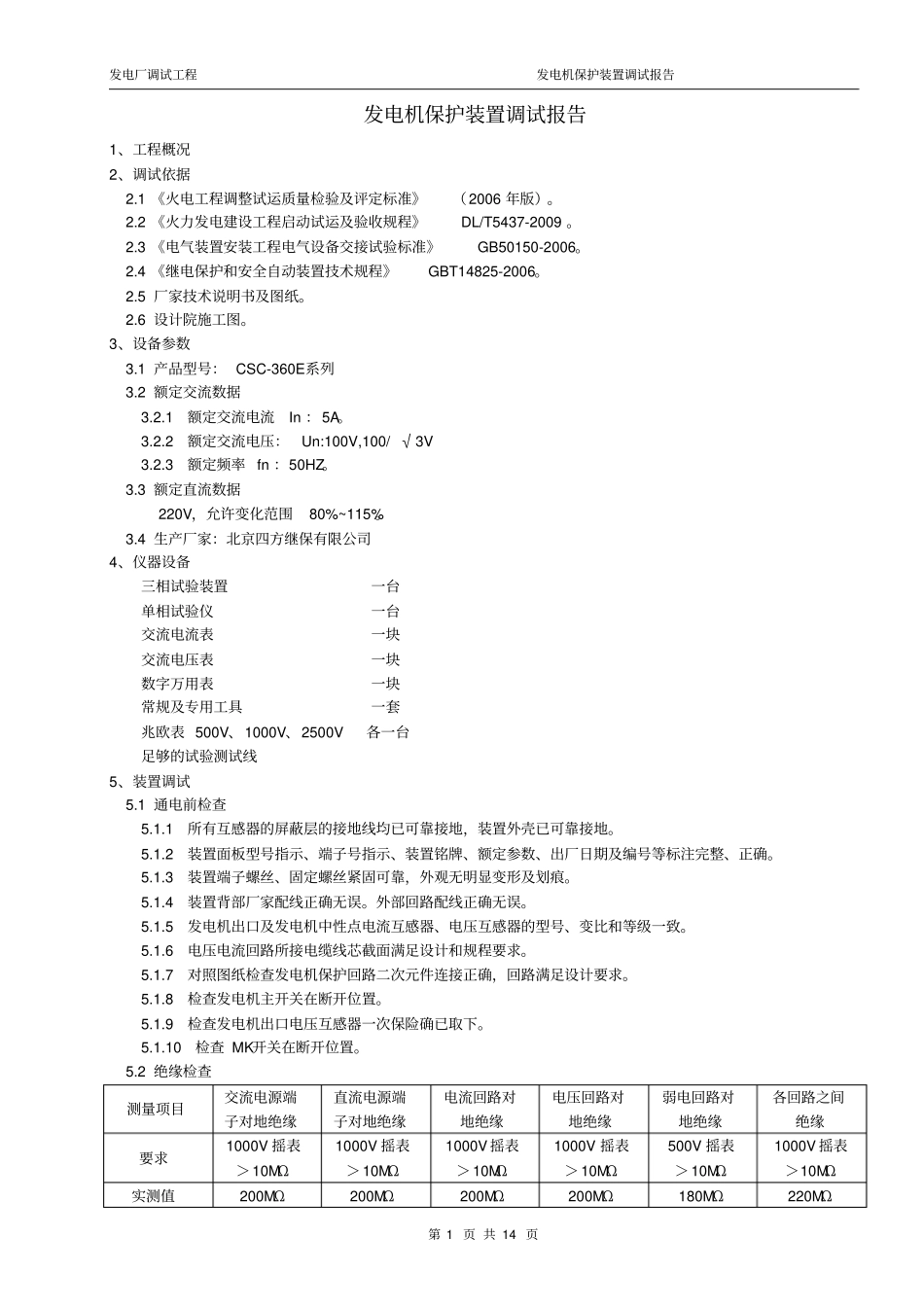

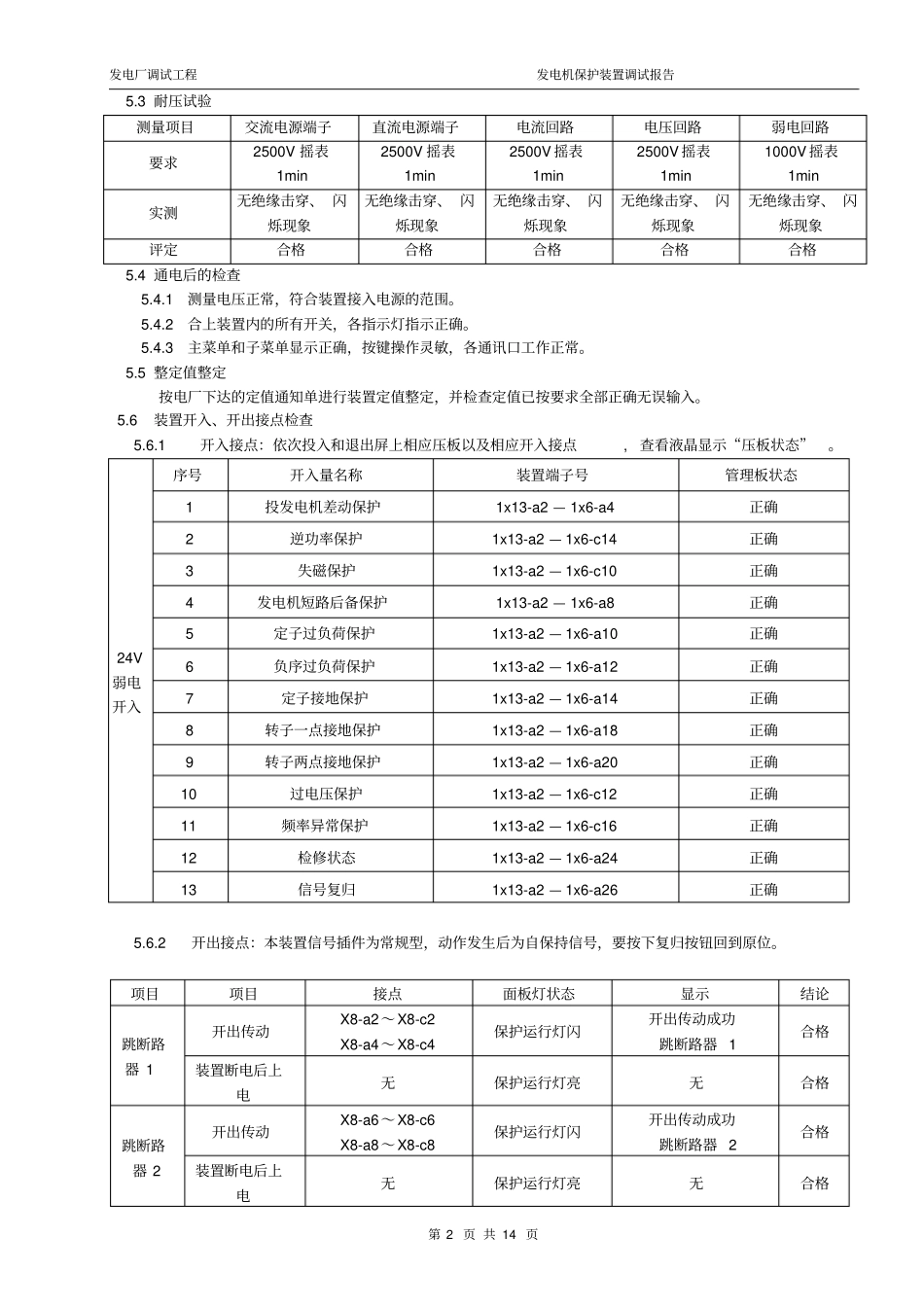

目录1、工程概况2、调试依据3、设备参数4、仪器设备5、装置调试6、调试结论工程代号密级一般专业代号DQ目录号发电厂调试工程发电机保护装置调试报告第1页共14页发电机保护装置调试报告1、工程概况2、调试依据2.1《火电工程调整试运质量检验及评定标准》（2006年版）。2.2《火力发电建设工程启动试运及验收规程》DL/T5437-2009。2.3《电气装置安装工程电气设备交接试验标准》GB50150-2006。2.4《继电保护和安全自动装置技术规程》GBT14825-2006。2.5厂家技术说明书及图纸。2.6设计院施工图。3、设备参数3.1产品型号：CSC-360E系列3.2额定交流数据3.2.1额定交流电流In：5A。3.2.2额定交流电压：Un:100V,100/√3V3.2.3额定频率fn：50HZ。3.3额定直流数据220V，允许变化范围80%~115%。3.4生产厂家：北京四方继保有限公司4、仪器设备三相试验装置一台单相试验仪一台交流电流表一块交流电压表一块数字万用表一块常规及专用工具一套兆欧表500V、1000V、2500V各一台足够的试验测试线5、装置调试5.1通电前检查5.1.1所有互感器的屏蔽层的接地线均已可靠接地，装置外壳已可靠接地。5.1.2装置面板型号指示、端子号指示、装置铭牌、额定参数、出厂日期及编号等标注完整、正确。5.1.3装置端子螺丝、固定螺丝紧固可靠，外观无明显变形及划痕。5.1.4装置背部厂家配线正确无误。外部回路配线正确无误。5.1.5发电机出口及发电机中性点电流互感器、电压互感器的型号、变比和等级一致。5.1.6电压电流回路所接电缆线芯截面满足设计和规程要求。5.1.7对照图纸检查发电机保护回路二次元件连接正确，回路满足设计要求。5.1.8检查发电机主开关在断开位置。5.1.9检查发电机出口电压互感器一次保险确已取下。5.1.10检查MK开关在断开位置。5.2绝缘检查测量项目交流电源端子对地绝缘直流电源端子对地绝缘电流回路对地绝缘电压回路对地绝缘弱电回路对地绝缘各回路之间绝缘要求1000V摇表＞10MΩ1000V摇表＞10MΩ1000V摇表＞10MΩ1000V摇表＞10MΩ500V摇表＞10MΩ1000V摇表＞10MΩ实测值200MΩ200MΩ200MΩ200MΩ180MΩ220MΩ发电厂调试工程发电机保护装置调试报告第2页共14页5.3耐压试验测量项目交流电源端子直流电源端子电流回路电压回路弱电回路要求2500V摇表1min2500V摇表1min2500V摇表1min2500V摇表1min1000V摇表1min实测无绝缘击穿、闪烁现象无绝缘击穿、闪烁现象无绝缘击穿、闪烁现象无绝缘击穿、闪烁现象无绝缘击穿、闪烁现象评定合格合格合格合格合格5.4通电后的检查5.4.1测量电压正常，符合装置接入电源的范围。5.4.2合上装置内的所有开关，各指示灯指示正确。5.4.3主菜单和子菜单显示正确，按键操作灵敏，各通讯口工作正常。5.5整定值整定按电厂下达的定值通知单进行装置定值整定，并检查定值已按要求全部正确无误输入。5.6装置开入、开出接点检查5.6.1开入接点：依次投入和退出屏上相应压板以及相应开入接点,查看液晶显示“压板状态”。24V弱电开入序号开入量名称装置端子号管理板状态1投发电机差动保护1x13-a2—1x6-a4正确2逆功率保护1x13-a2—1x6-c14正确3失磁保护1x13-a2—1x6-c10正确4发电机短路后备保护1x13-a2—1x6-a8正确5定子过负荷保护1x13-a2—1x6-a10正确6负序过负荷保护1x13-a2—1x6-a12正确7定子接地保护1x13-a2—1x6-a14正确8转子一点接地保护1x13-a2—1x6-a18正确9转子两点接地保护1x13-a2—1x6-a20正确10过电压保护1x13-a2—1x6-c12正确11频率异常保护1x13-a2—1x6-c16正确12检修状态1x13-a2—1x6-a24正确13信号复归1x13-a2—1x6-a26正确5.6.2开出接点：本装置信号插件为常规型，动作发生后为自保持信号，要按下复归按钮回到原位。项目项目接点面板灯状态显示结论跳断路器1开出传动X8-a2～X8-c2X8-a4～X8-c4保护运行灯闪开出传动成功跳断路器1合格装置断电后上电无保护运行灯亮无合格跳断路器2开出传动X8-a6～X8-c6X8-a8～X8-c8保护运行灯闪开出传动成功跳断路器2合格装置断电后上电无保护运行灯亮无合格发电厂调试工程发电机保护装置调试报告第3页共14页跳A分支开关开出传动X8-a18～X8-c18保护运行灯闪开出传动成功跳A分支开关合格装置断电后上电无保护运行灯亮无合格跳B分支开关开出...
