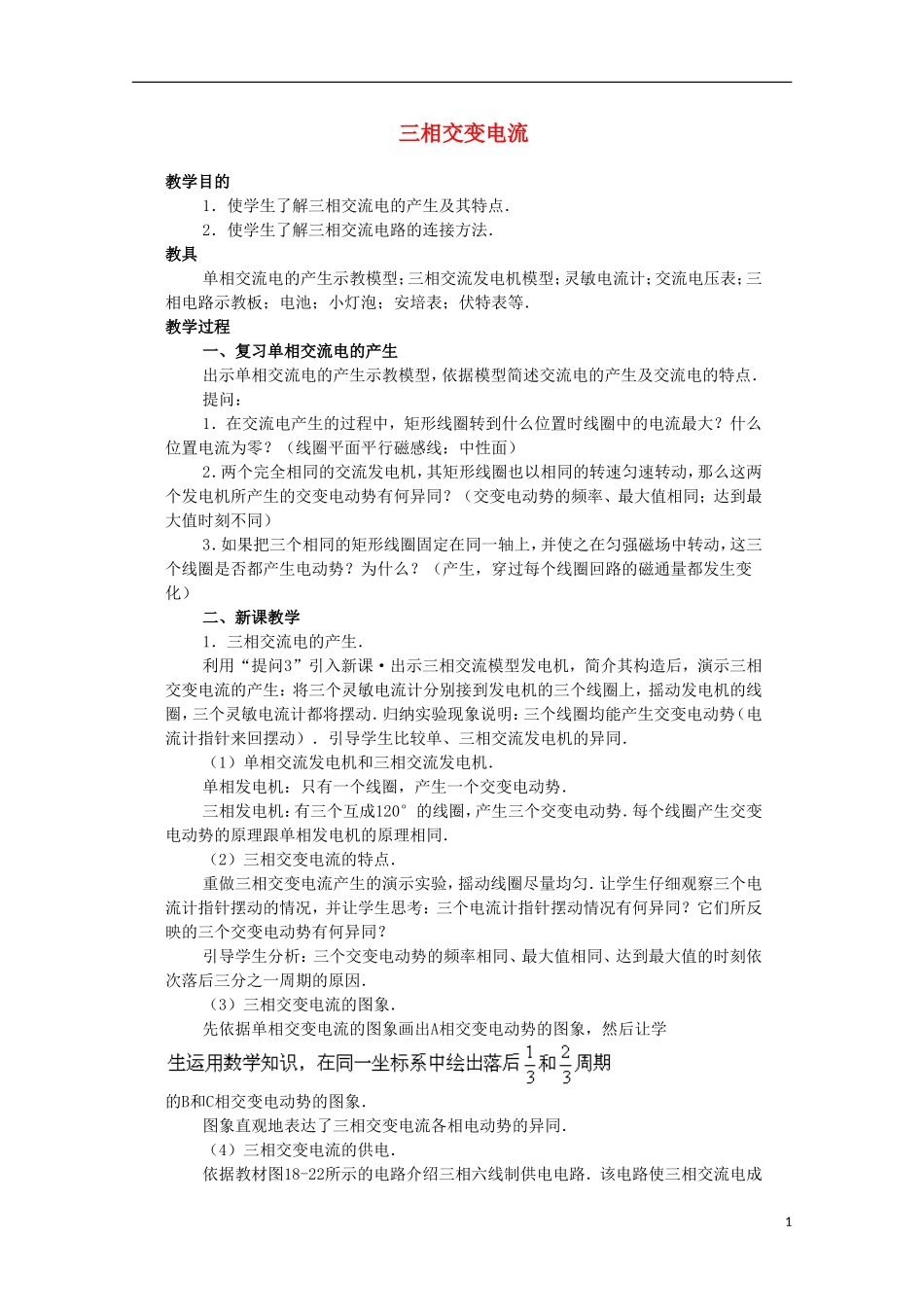

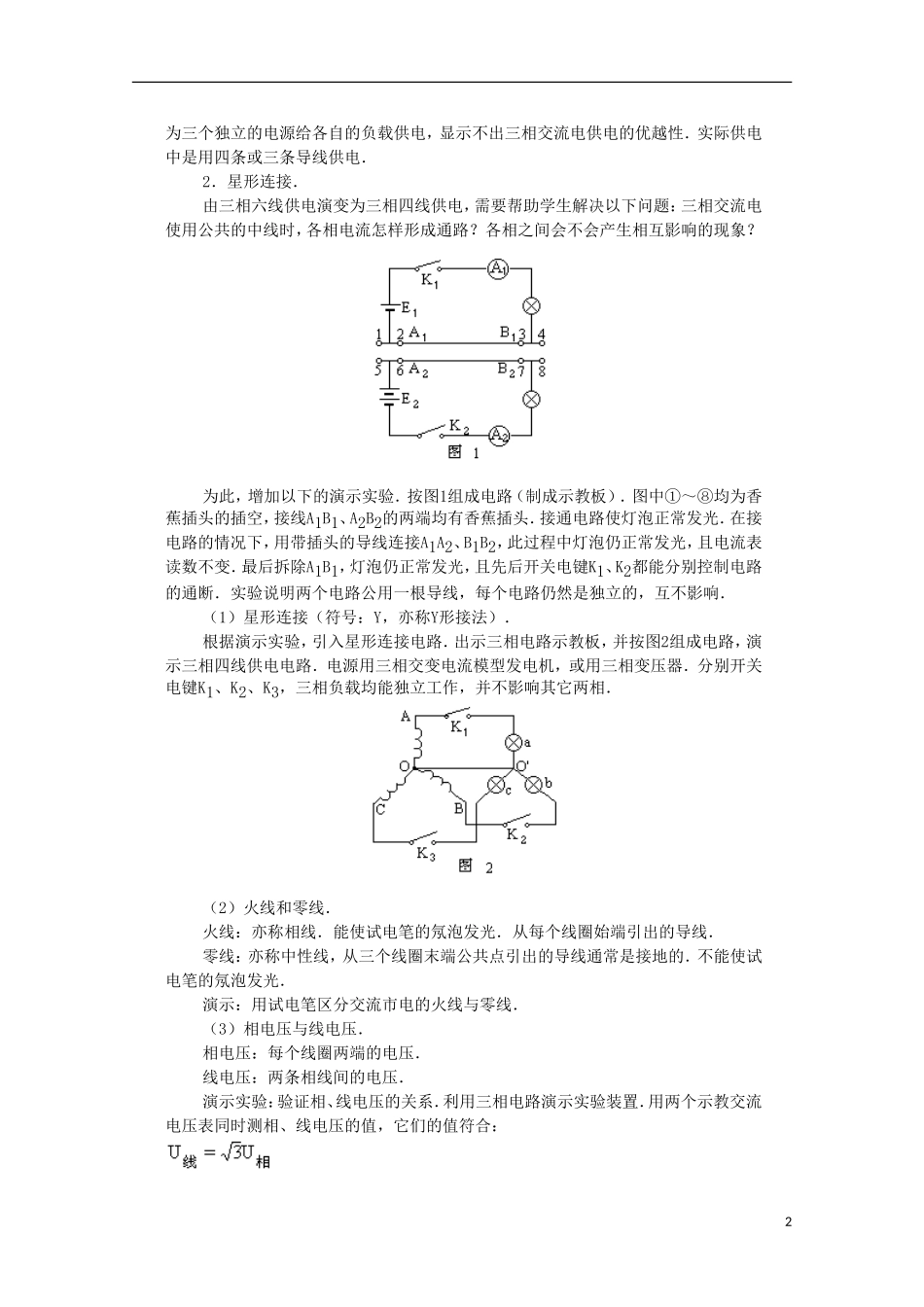

三相交变电流教学目的1．使学生了解三相交流电的产生及其特点．2．使学生了解三相交流电路的连接方法．教具单相交流电的产生示教模型；三相交流发电机模型；灵敏电流计；交流电压表；三相电路示教板；电池；小灯泡；安培表；伏特表等．教学过程一、复习单相交流电的产生出示单相交流电的产生示教模型，依据模型简述交流电的产生及交流电的特点．提问：1．在交流电产生的过程中，矩形线圈转到什么位置时线圈中的电流最大？什么位置电流为零？（线圈平面平行磁感线：中性面）2．两个完全相同的交流发电机，其矩形线圈也以相同的转速匀速转动，那么这两个发电机所产生的交变电动势有何异同？（交变电动势的频率、最大值相同；达到最大值时刻不同）3．如果把三个相同的矩形线圈固定在同一轴上，并使之在匀强磁场中转动，这三个线圈是否都产生电动势？为什么？（产生，穿过每个线圈回路的磁通量都发生变化）二、新课教学1．三相交流电的产生．利用“提问3”引入新课·出示三相交流模型发电机，简介其构造后，演示三相交变电流的产生：将三个灵敏电流计分别接到发电机的三个线圈上，摇动发电机的线圈，三个灵敏电流计都将摆动．归纳实验现象说明：三个线圈均能产生交变电动势（电流计指针来回摆动）．引导学生比较单、三相交流发电机的异同．（1）单相交流发电机和三相交流发电机．单相发电机：只有一个线圈，产生一个交变电动势．三相发电机：有三个互成120°的线圈，产生三个交变电动势．每个线圈产生交变电动势的原理跟单相发电机的原理相同．（2）三相交变电流的特点．重做三相交变电流产生的演示实验，摇动线圈尽量均匀．让学生仔细观察三个电流计指针摆动的情况，并让学生思考：三个电流计指针摆动情况有何异同？它们所反映的三个交变电动势有何异同？引导学生分析：三个交变电动势的频率相同、最大值相同、达到最大值的时刻依次落后三分之一周期的原因．（3）三相交变电流的图象．先依据单相交变电流的图象画出A相交变电动势的图象，然后让学的B和C相交变电动势的图象．图象直观地表达了三相交变电流各相电动势的异同．（4）三相交变电流的供电．依据教材图18-22所示的电路介绍三相六线制供电电路．该电路使三相交流电成1为三个独立的电源给各自的负载供电，显示不出三相交流电供电的优越性．实际供电中是用四条或三条导线供电．2．星形连接．由三相六线供电演变为三相四线供电，需要帮助学生解决以下问题：三相交流电使用公共的中线时，各相电流怎样形成通路？各相之间会不会产生相互影响的现象？为此，增加以下的演示实验．按图1组成电路（制成示教板）．图中①～⑧均为香蕉插头的插空，接线A1B1、A2B2的两端均有香蕉插头．接通电路使灯泡正常发光．在接电路的情况下，用带插头的导线连接A1A2、B1B2，此过程中灯泡仍正常发光，且电流表读数不变．最后拆除A1B1，灯泡仍正常发光，且先后开关电键K1、K2都能分别控制电路的通断．实验说明两个电路公用一根导线，每个电路仍然是独立的，互不影响．（1）星形连接（符号：Y，亦称Y形接法）．根据演示实验，引入星形连接电路．出示三相电路示教板，并按图2组成电路，演示三相四线供电电路．电源用三相交变电流模型发电机，或用三相变压器．分别开关电键K1、K2、K3，三相负载均能独立工作，并不影响其它两相．（2）火线和零线．火线：亦称相线．能使试电笔的氖泡发光．从每个线圈始端引出的导线．零线：亦称中性线，从三个线圈末端公共点引出的导线通常是接地的．不能使试电笔的氖泡发光．演示：用试电笔区分交流市电的火线与零线．（3）相电压与线电压．相电压：每个线圈两端的电压．线电压：两条相线间的电压．演示实验：验证相、线电压的关系．利用三相电路演示实验装置．用两个示教交流电压表同时测相、线电压的值，它们的值符合：2例题交流市电电压为220V，它是三相四线供电制一相的相电压，（利用演示实验说明三相三线供电制的可能性及其供电条件．实验仍用三相电路示教板，但需三相负载相同，并在中性线上串联一个交流电流表．当三相同时供电时，电流表的读数为零．实验说明三相负载平衡时，中性线上无电流，可以去掉．3．三角形...
