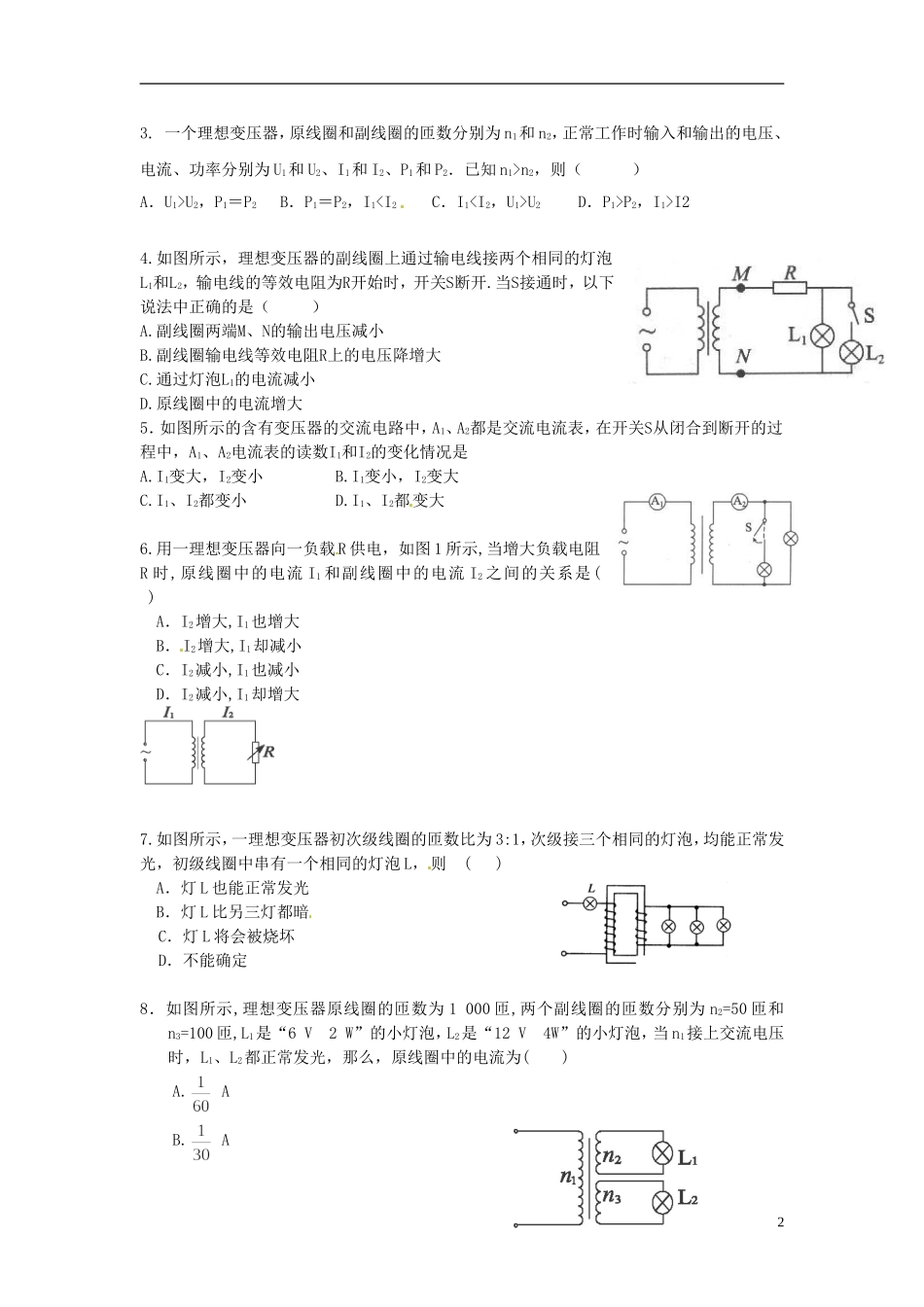

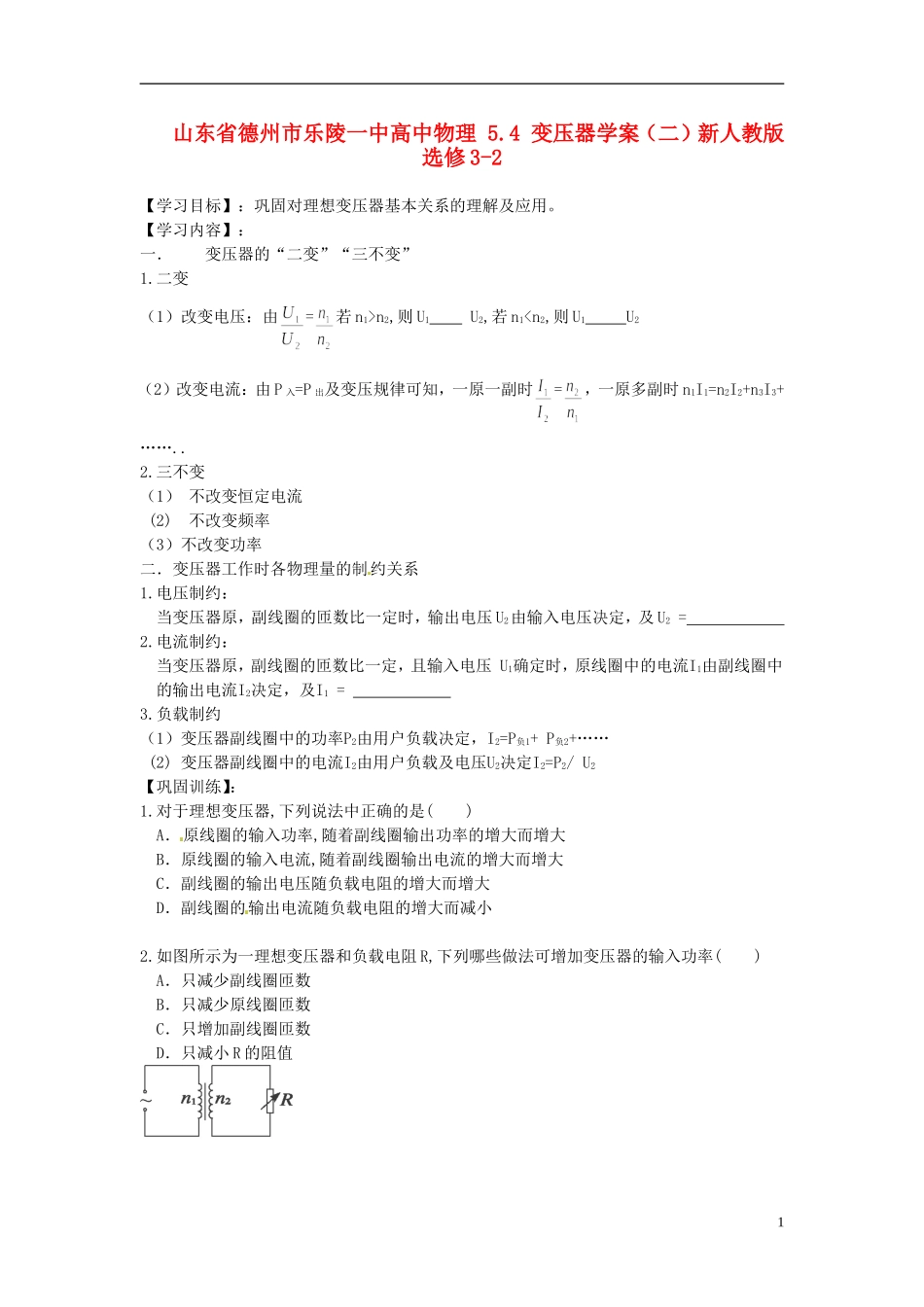

山东省德州市乐陵一中高中物理5.4变压器学案（二）新人教版选修3-2【学习目标】：巩固对理想变压器基本关系的理解及应用。【学习内容】：一．变压器的“二变”“三不变”1.二变（1）改变电压：由=若n1>n2,则U1U2,若n1n2，则（）A．U1>U2，P1＝P2B．P1＝P2，I1U2D．P1>P2，I1>I24.如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L1和L2，输电线的等效电阻为R开始时，开关S断开.当S接通时，以下说法中正确的是（）A.副线圈两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压降增大C.通过灯泡L1的电流减小D.原线圈中的电流增大5．如图所示的含有变压器的交流电路中，A1、A2都是交流电流表，在开关S从闭合到断开的过程中，A1、A2电流表的读数I1和I2的变化情况是A.I1变大，I2变小B.I1变小，I2变大C.I1、I2都变小D.I1、I2都变大6.用一理想变压器向一负载R供电，如图1所示,当增大负载电阻R时,原线圈中的电流I1和副线圈中的电流I2之间的关系是()A．I2增大,I1也增大B．I2增大,I1却减小C．I2减小,I1也减小D．I2减小,I1却增大7.如图所示，一理想变压器初次级线圈的匝数比为3:1，次级接三个相同的灯泡，均能正常发光，初级线圈中串有一个相同的灯泡L，则()A．灯L也能正常发光B．灯L比另三灯都暗C．灯L将会被烧坏D．不能确定8．如图所示,理想变压器原线圈的匝数为1000匝,两个副线圈的匝数分别为n2=50匝和n3=100匝,L1是“6V2W”的小灯泡，L2是“12V4W”的小灯泡，当n1接上交流电压时，L1、L2都正常发光，那么，原线圈中的电流为()A.AB.A2C.AD.A9.如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则()A.a为电流表，b为电压表B.a为电压表，b为电流表C.线路输送电功率是2200WD.线路输送电功率是2.2×106W10.如图，为一理想变压器，K为单刀双掷开关，P为滑动变阻器的滑动触头，U1为加在原线圈两端的电压，I1为原线圈中的电流强度，则（）A.保持U1及P的位置不变，K由a合到b时，I1将增大B.保持U1及P的位置不变，K由b合到a时，R消耗的功率减小C.保持U1不变，K合在a处，使P上滑，I1将增大D.保持P的位置不变，K合在a处，若U1增大，I1将增大11.如图所示，理想变压器的输入端接正弦交流电，副线圈上通过输电线接有两个相同的灯泡L1和L2；输电线的等效电阻为R，开始时，电键K断开.当K接通时，以下说法中正确的是（）A.副线圈的两端M、N的输出电压减小B.副线圈输电线等效电阻R上的电压增大C.通过灯泡L1的电流减小D.原线圈中的电流增大12.一理想变压器，原线圈匝数n1＝1100，接在电压为220V的交流电源上，当它对11只并联的“36V，60W”灯泡供电时，灯泡正常发光，由此可知该变压器副线圈的匝数n2＝________，通过原线圈的电流I1＝________A．13.如图所示，理想变压器原副线圈匝数之比为n1∶n2＝2∶1，原线圈接200V交流电源...
