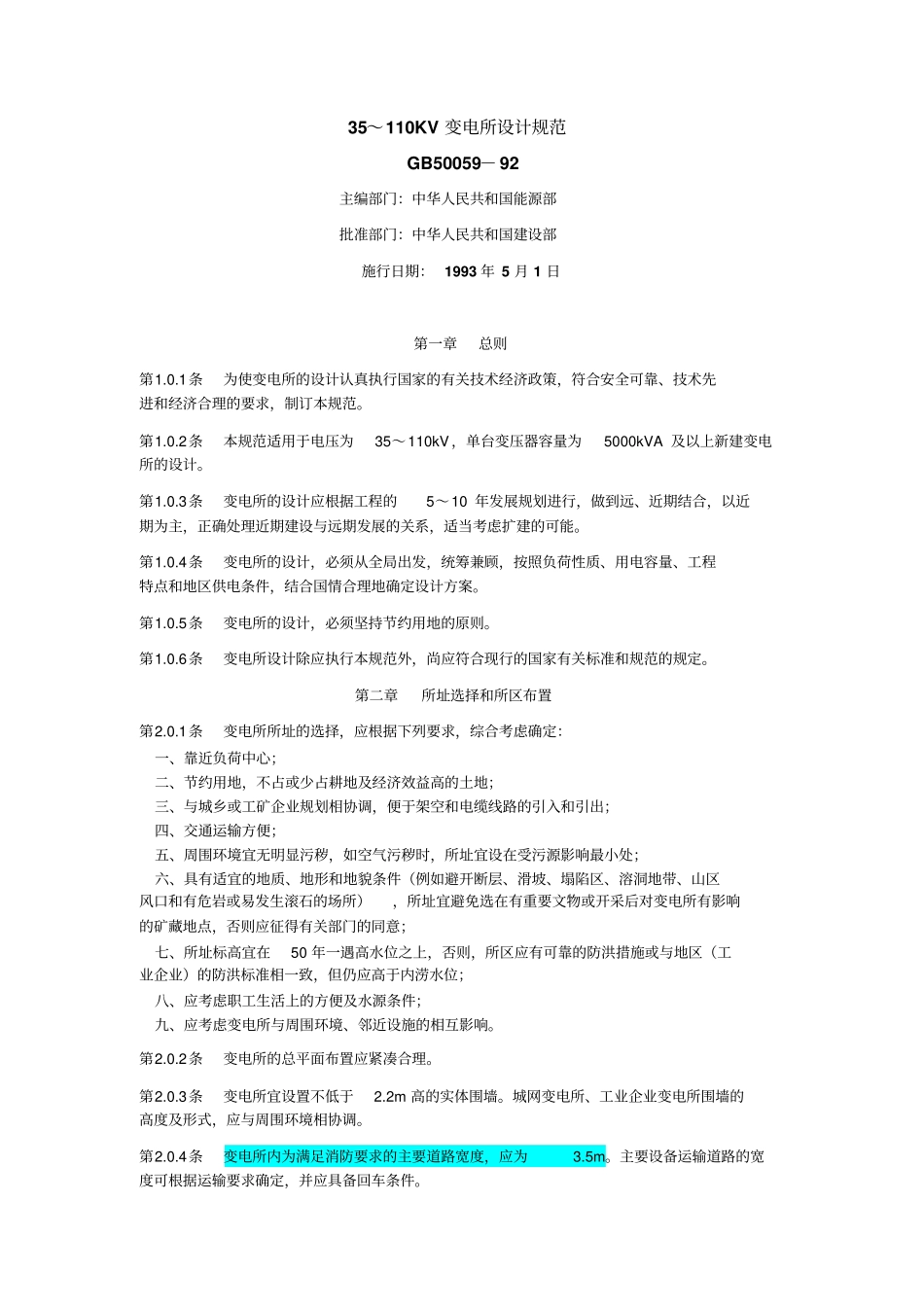

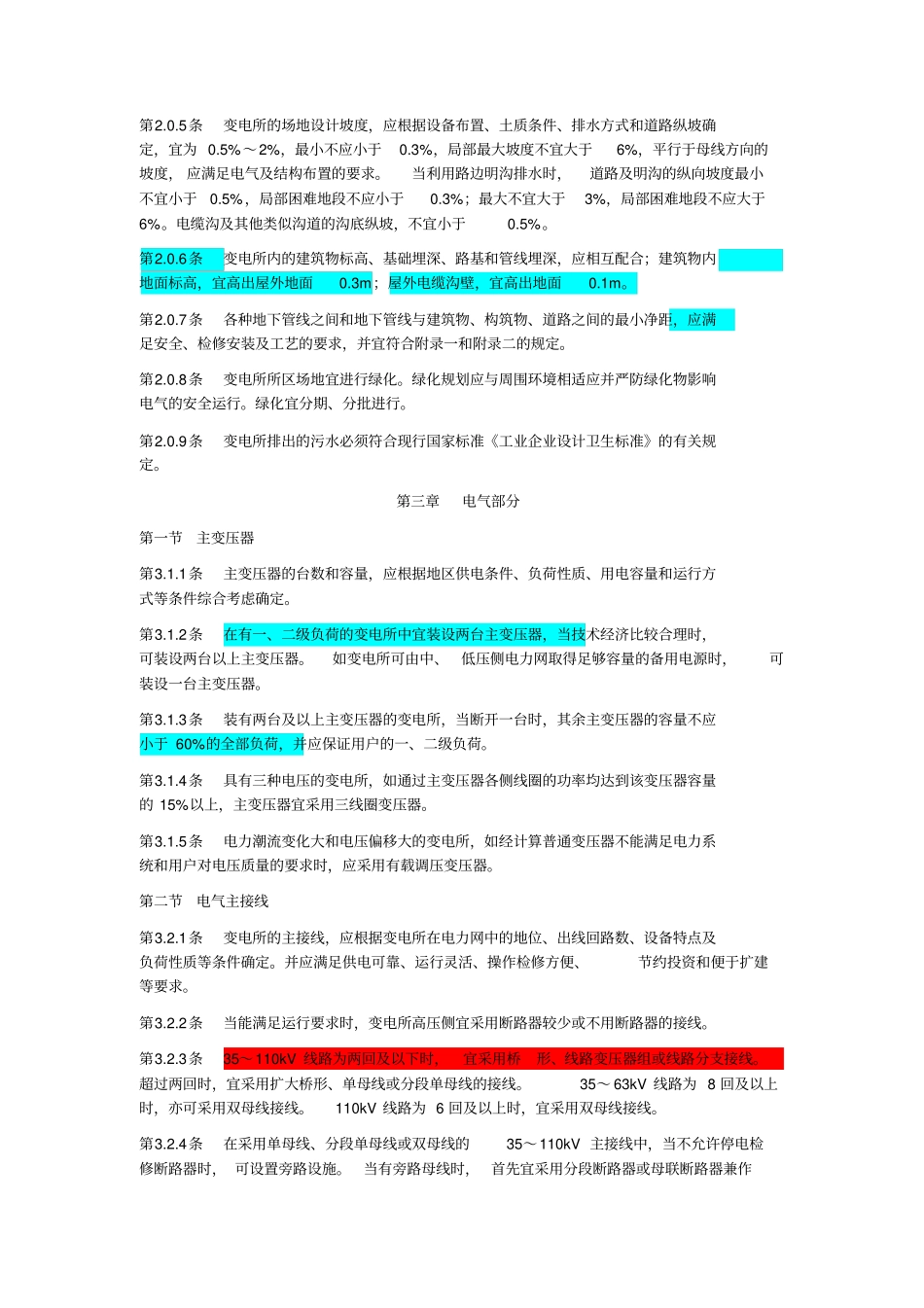

35～110KV变电所设计规范GB50059－92主编部门：中华人民共和国能源部批准部门：中华人民共和国建设部施行日期：1993年5月1日第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kVA及以上新建变电所的设计。第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。第1.0.5条变电所的设计，必须坚持节约用地的原则。第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。第2.0.2条变电所的总平面布置应紧凑合理。第2.0.3条变电所宜设置不低于2.2m高的实体围墙。城网变电所、工业企业变电所围墙的高度及形式，应与周围环境相协调。第2.0.4条变电所内为满足消防要求的主要道路宽度，应为3.5m。主要设备运输道路的宽度可根据运输要求确定，并应具备回车条件。第2.0.5条变电所的场地设计坡度，应根据设备布置、土质条件、排水方式和道路纵坡确定，宜为0.5%～2%，最小不应小于0.3%，局部最大坡度不宜大于6%，平行于母线方向的坡度，应满足电气及结构布置的要求。当利用路边明沟排水时，道路及明沟的纵向坡度最小不宜小于0.5%，局部困难地段不应小于0.3%；最大不宜大于3%，局部困难地段不应大于6%。电缆沟及其他类似沟道的沟底纵坡，不宜小于0.5%。第2.0.6条变电所内的建筑物标高、基础埋深、路基和管线埋深，应相互配合；建筑物内地面标高，宜高出屋外地面0.3m；屋外电缆沟壁，宜高出地面0.1m。第2.0.7条各种地下管线之间和地下管线与建筑物、构筑物、道路之间的最小净距，应满足安全、检修安装及工艺的要求，并宜符合附录一和附录二的规定。第2.0.8条变电所所区场地宜进行绿化。绿化规划应与周围环境相适应并严防绿化物影响电气的安全运行。绿化宜分期、分批进行。第2.0.9条变电所排出的污水必须符合现行国家标准《工业企业设计卫生标准》的有关规定。第三章电气部分第一节主变压器第3.1.1条主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。第3.1.2条在有一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。如变电所可由中、低压侧电力网取得足够容量的备用电源时，可装设一台主变压器。第3.1.3条装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于60%的全部负荷，并应保证用户的一、二级负荷。第3.1.4条具有三种电压的变电所，如通过主变压器各侧线圈的功率均达到该变压器容量的15%以上，主变压器宜采用三线圈变压器。第3.1.5条电力潮流变化大和电压偏移大的变电所，如经计算普通变压器不能满足电力系统和用户对电压质量的要求时，应采用有载调压变压器。第二节电气主接线第3.2.1条变电所的主接线，应根据变电所在电力网中的地位、出线回路数、设备特点及负荷性质等条件确定。并应满足供电可靠、运行灵活、操作检修方便、节约...
