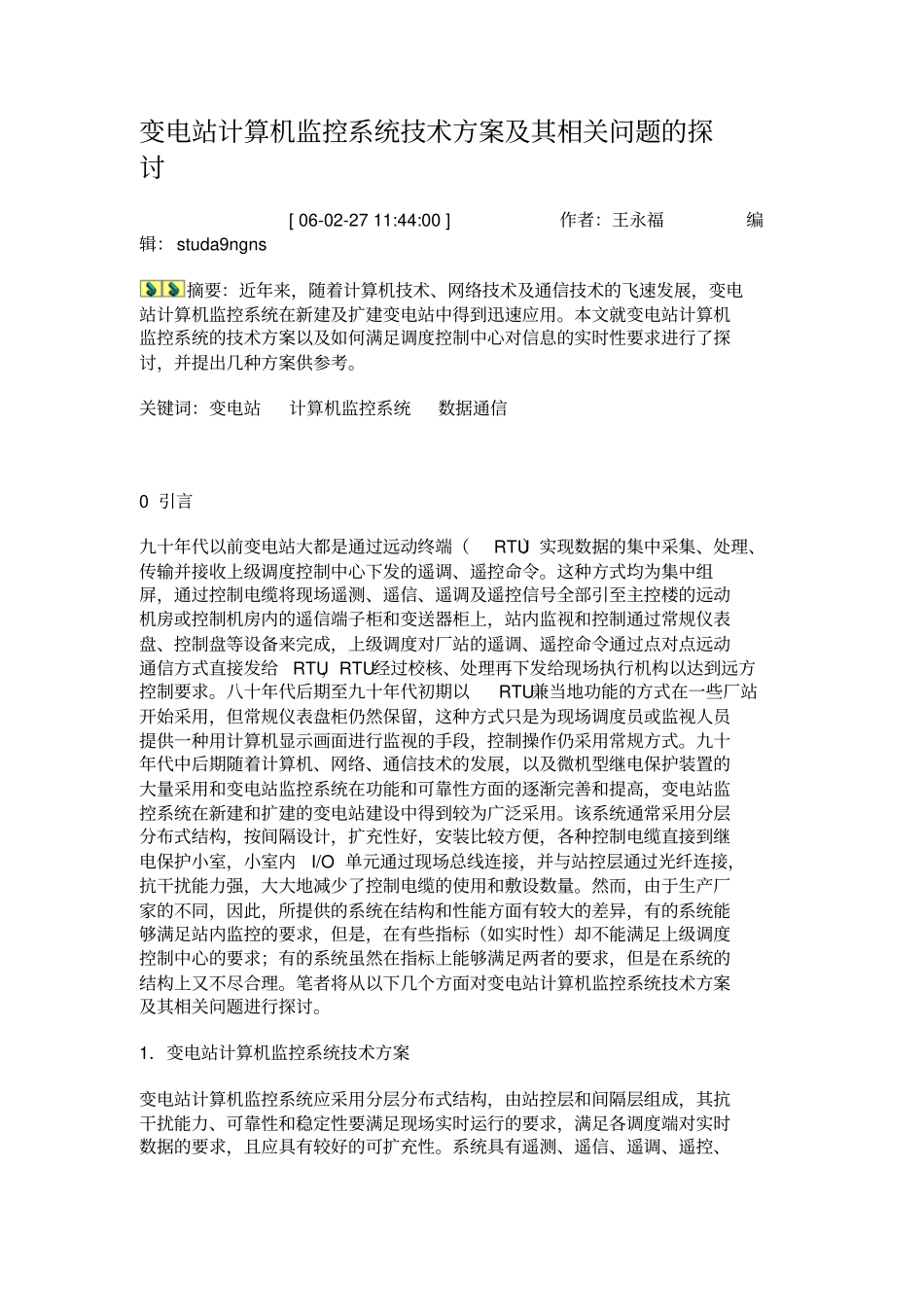

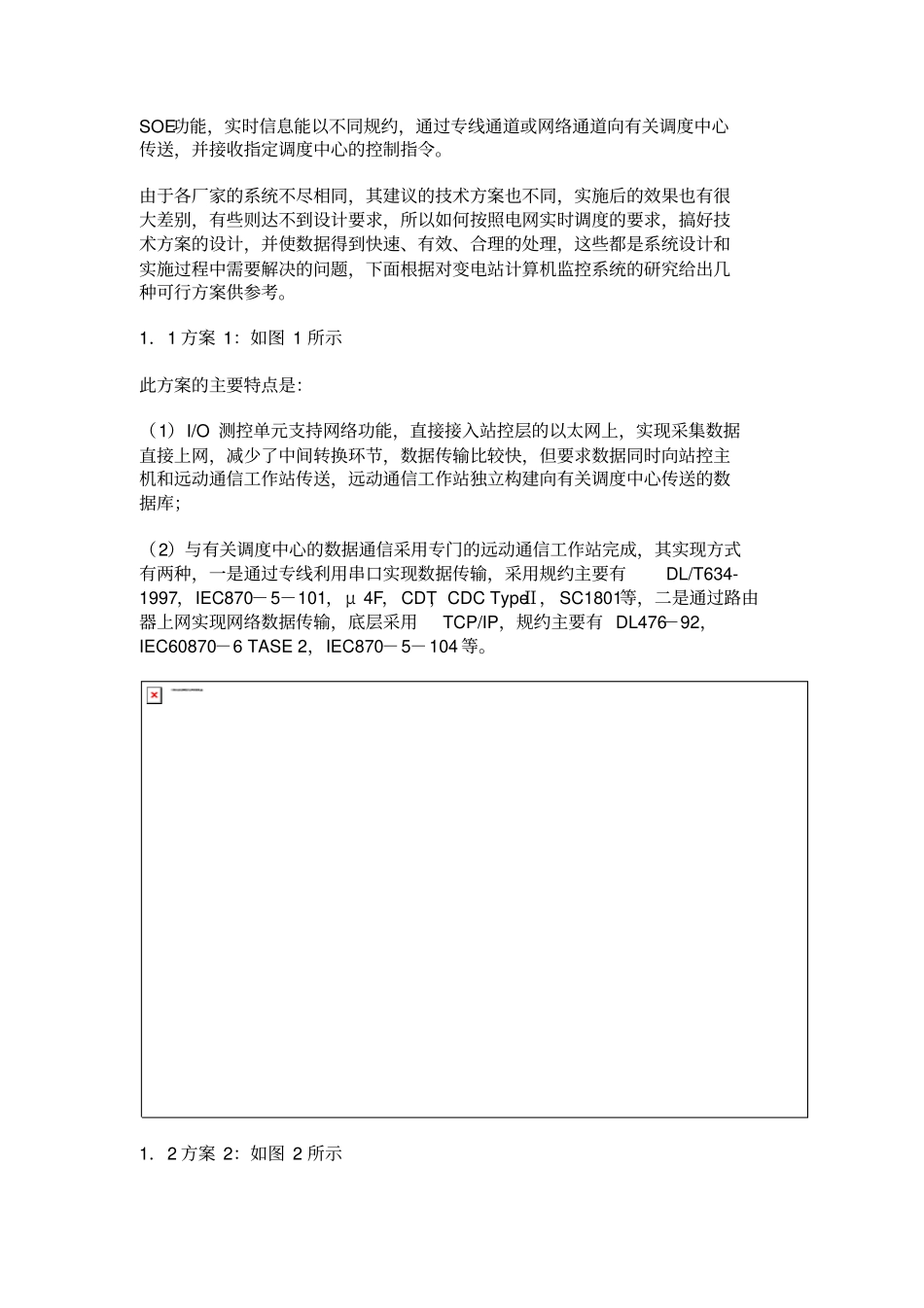

变电站计算机监控系统技术方案及其相关问题的探讨[06-02-2711:44:00]作者：王永福编辑：studa9ngns摘要：近年来，随着计算机技术、网络技术及通信技术的飞速发展，变电站计算机监控系统在新建及扩建变电站中得到迅速应用。本文就变电站计算机监控系统的技术方案以及如何满足调度控制中心对信息的实时性要求进行了探讨，并提出几种方案供参考。关键词：变电站计算机监控系统数据通信0引言九十年代以前变电站大都是通过远动终端（RTU）实现数据的集中采集、处理、传输并接收上级调度控制中心下发的遥调、遥控命令。这种方式均为集中组屏，通过控制电缆将现场遥测、遥信、遥调及遥控信号全部引至主控楼的远动机房或控制机房内的遥信端子柜和变送器柜上，站内监视和控制通过常规仪表盘、控制盘等设备来完成，上级调度对厂站的遥调、遥控命令通过点对点远动通信方式直接发给RTU，RTU经过校核、处理再下发给现场执行机构以达到远方控制要求。八十年代后期至九十年代初期以RTU兼当地功能的方式在一些厂站开始采用，但常规仪表盘柜仍然保留，这种方式只是为现场调度员或监视人员提供一种用计算机显示画面进行监视的手段，控制操作仍采用常规方式。九十年代中后期随着计算机、网络、通信技术的发展，以及微机型继电保护装置的大量采用和变电站监控系统在功能和可靠性方面的逐渐完善和提高，变电站监控系统在新建和扩建的变电站建设中得到较为广泛采用。该系统通常采用分层分布式结构，按间隔设计，扩充性好，安装比较方便，各种控制电缆直接到继电保护小室，小室内I/O单元通过现场总线连接，并与站控层通过光纤连接，抗干扰能力强，大大地减少了控制电缆的使用和敷设数量。然而，由于生产厂家的不同，因此，所提供的系统在结构和性能方面有较大的差异，有的系统能够满足站内监控的要求，但是，在有些指标（如实时性）却不能满足上级调度控制中心的要求；有的系统虽然在指标上能够满足两者的要求，但是在系统的结构上又不尽合理。笔者将从以下几个方面对变电站计算机监控系统技术方案及其相关问题进行探讨。1．变电站计算机监控系统技术方案变电站计算机监控系统应采用分层分布式结构，由站控层和间隔层组成，其抗干扰能力、可靠性和稳定性要满足现场实时运行的要求，满足各调度端对实时数据的要求，且应具有较好的可扩充性。系统具有遥测、遥信、遥调、遥控、SOE功能，实时信息能以不同规约，通过专线通道或网络通道向有关调度中心传送，并接收指定调度中心的控制指令。由于各厂家的系统不尽相同，其建议的技术方案也不同，实施后的效果也有很大差别，有些则达不到设计要求，所以如何按照电网实时调度的要求，搞好技术方案的设计，并使数据得到快速、有效、合理的处理，这些都是系统设计和实施过程中需要解决的问题，下面根据对变电站计算机监控系统的研究给出几种可行方案供参考。1．1方案1：如图1所示此方案的主要特点是：（1）I/O测控单元支持网络功能，直接接入站控层的以太网上，实现采集数据直接上网，减少了中间转换环节，数据传输比较快，但要求数据同时向站控主机和远动通信工作站传送，远动通信工作站独立构建向有关调度中心传送的数据库；（2）与有关调度中心的数据通信采用专门的远动通信工作站完成，其实现方式有两种，一是通过专线利用串口实现数据传输，采用规约主要有DL/T634-1997，IEC870－5－101，μ4F，CDT，CDCTypeⅡ，SC1801等，二是通过路由器上网实现网络数据传输，底层采用TCP/IP，规约主要有DL476－92，IEC60870－6TASE2，IEC870－5－104等。1．2方案2：如图2所示此种方案的特点是：（1）I/O测控单元通过现场总线链接，采集的数据通过数据处理单元接入站控层的以太网上，系统增加了一个中间数据处理环节，处理后的数据同时向站控主机和远动通信工作站传送，远动通信工作站独立构建向有关调度中心传送的数据库，此方案主要解决I/O测控单元不能直接上以太网的问题；另外，随着技术的发展，现场总线要逐步向以太网过渡；（2）各I/O测控单元与数据处理单元通过现场总线组成的网络传输实时数据；（3）与有关调度中心的数据通信采用专门的远动通信工作站完成，其实现方式...
