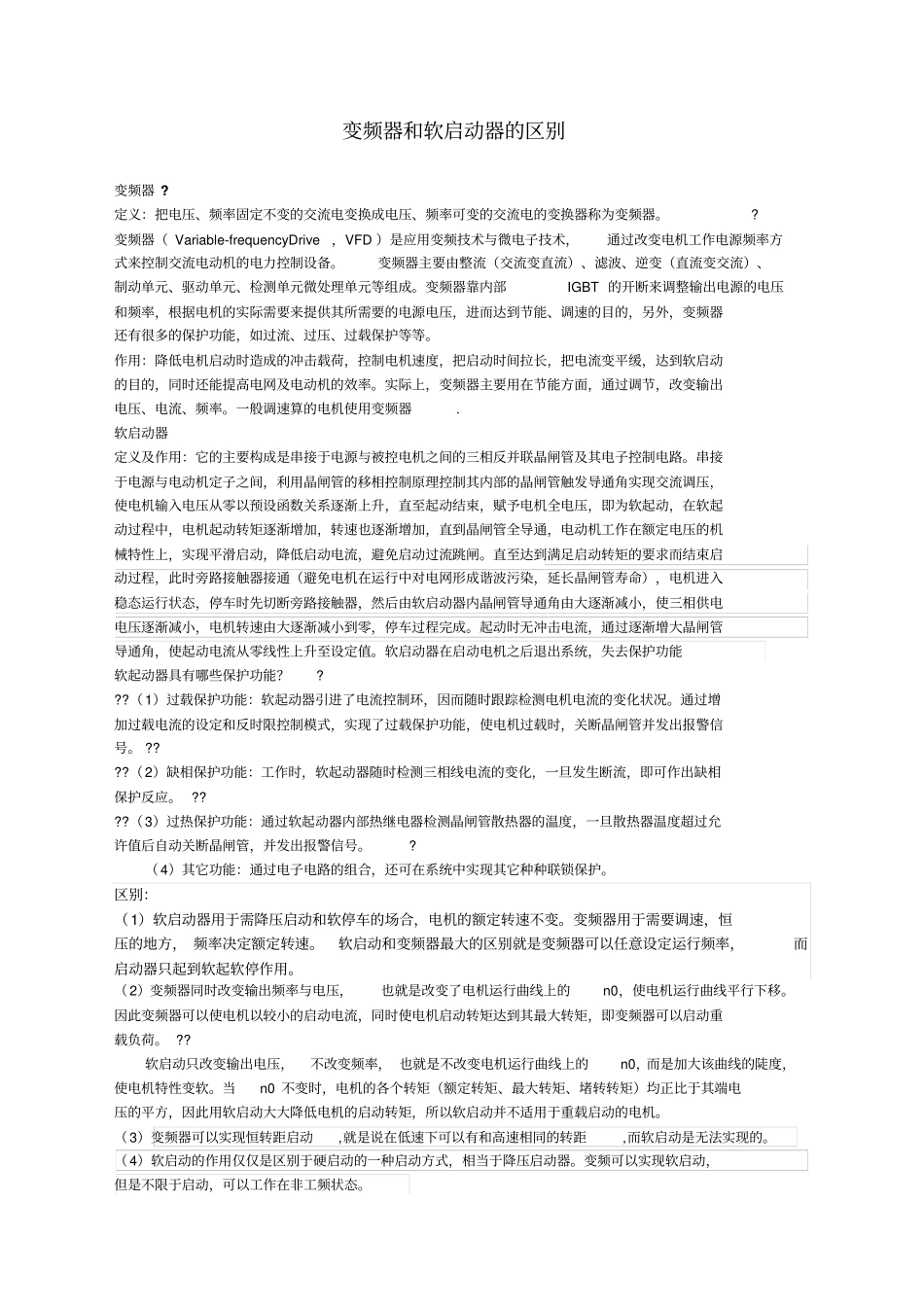

变频器和软启动器的区别VIP免费

变频器和软启动器的区别变频器?定义：把电压、频率固定不变的交流电变换成电压、频率可变的交流电的变换器称为变频器。?变频器（Variable-frequencyDrive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。作用：降低电机启动时造成的冲击载荷，控制电机速度，把启动时间拉长，把电流变平缓，达到软启动的目的，同时还能提高电网及电动机的效率。实际上，变频器主要用在节能方面，通过调节，改变输出电压、电流、频率。一般调速算的电机使用变频器.软启动器定义及作用：它的主要构成是串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路。串接于电源与电动机定子之间，利用晶闸管的移相控制原理控制其内部的晶闸管触发导通角实现交流调压，使电机输入电压从零以预设函数关系逐渐上升，直至起动结束，赋予电机全电压，即为软起动，在软起动过程中，电机起动转矩逐渐增加，转速也逐渐增加，直到晶闸管全导通，电动机工作在额定电压的机械特性上，实现平滑启动，降低启动电流，避免启动过流跳闸。直至达到满足启动转矩的要求而结束启动过程，此时旁路接触器接通（避免电机在运行中对电网形成谐波污染，延长晶闸管寿命），电机进入稳态运行状态，停车时先切断旁路接触器，然后由软启动器内晶闸管导通角由大逐渐减小，使三相供电电压逐渐减小，电机转速由大逐渐减小到零，停车过程完成。起动时无冲击电流，通过逐渐增大晶闸管导通角，使起动电流从零线性上升至设定值。软启动器在启动电机之后退出系统，失去保护功能软起动器具有哪些保护功能？???（1）过载保护功能：软起动器引进了电流控制环，因而随时跟踪检测电机电流的变化状况。通过增加过载电流的设定和反时限控制模式，实现了过载保护功能，使电机过载时，关断晶闸管并发出报警信号。????（2）缺相保护功能：工作时，软起动器随时检测三相线电流的变化，一旦发生断流，即可作出缺相保护反应。????（3）过热保护功能：通过软起动器内部热继电器检测晶闸管散热器的温度，一旦散热器温度超过允许值后自动关断晶闸管，并发出报警信号。?（4）其它功能：通过电子电路的组合，还可在系统中实现其它种种联锁保护。区别：（1）软启动器用于需降压启动和软停车的场合，电机的额定转速不变。变频器用于需要调速，恒压的地方，频率决定额定转速。软启动和变频器最大的区别就是变频器可以任意设定运行频率，而启动器只起到软起软停作用。（2）变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。因此变频器可以使电机以较小的启动电流，同时使电机启动转矩达到其最大转矩，即变频器可以启动重载负荷。??软启动只改变输出电压，不改变频率，也就是不改变电机运行曲线上的n0，而是加大该曲线的陡度，使电机特性变软。当n0不变时，电机的各个转矩（额定转矩、最大转矩、堵转转矩）均正比于其端电压的平方，因此用软启动大大降低电机的启动转矩，所以软启动并不适用于重载启动的电机。（3）变频器可以实现恒转距启动,就是说在低速下可以有和高速相同的转距,而软启动是无法实现的。（4）软启动的作用仅仅是区别于硬启动的一种启动方式，相当于降压启动器。变频可以实现软启动，但是不限于启动，可以工作在非工频状态。（5）变频器里面的功率器件是IGBT，以适合电动机的频率长时间运行；而软启目前多数用的是可控硅元件，通过设置界面设置启动时间和初始电压等参数，一旦启运完成（到工频）后立即跳开软启动回路，旁路接触器吸合，接入工频运行。软启动器节能原理：???电动机属感性负载，电流滞后电压，大多数用电器都属此类。为了提高功率因数须用容性负载来补偿，并电容或用同步电动机补偿。降低电动机的激磁电流也可提高功率因数（HPS2节...
