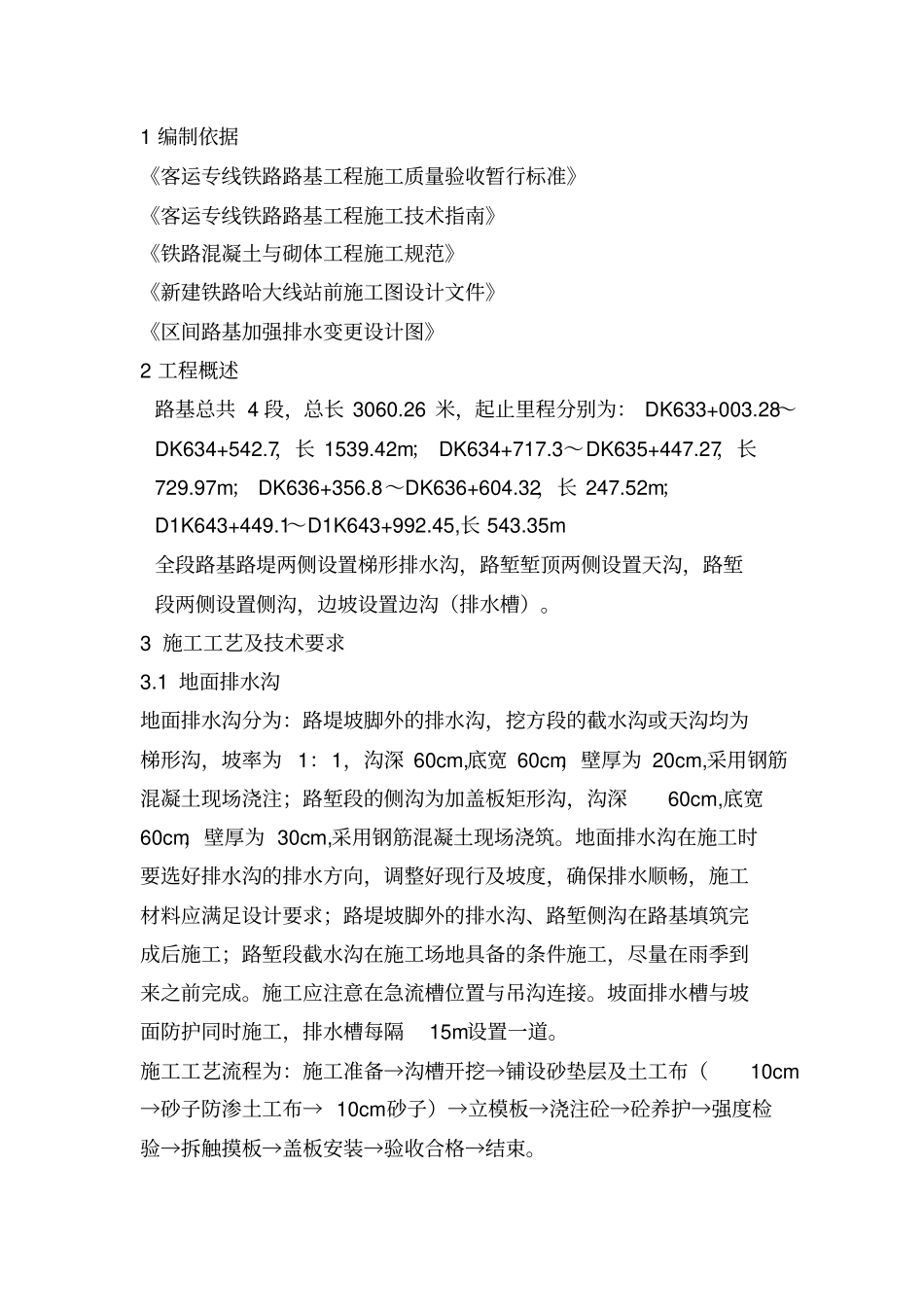

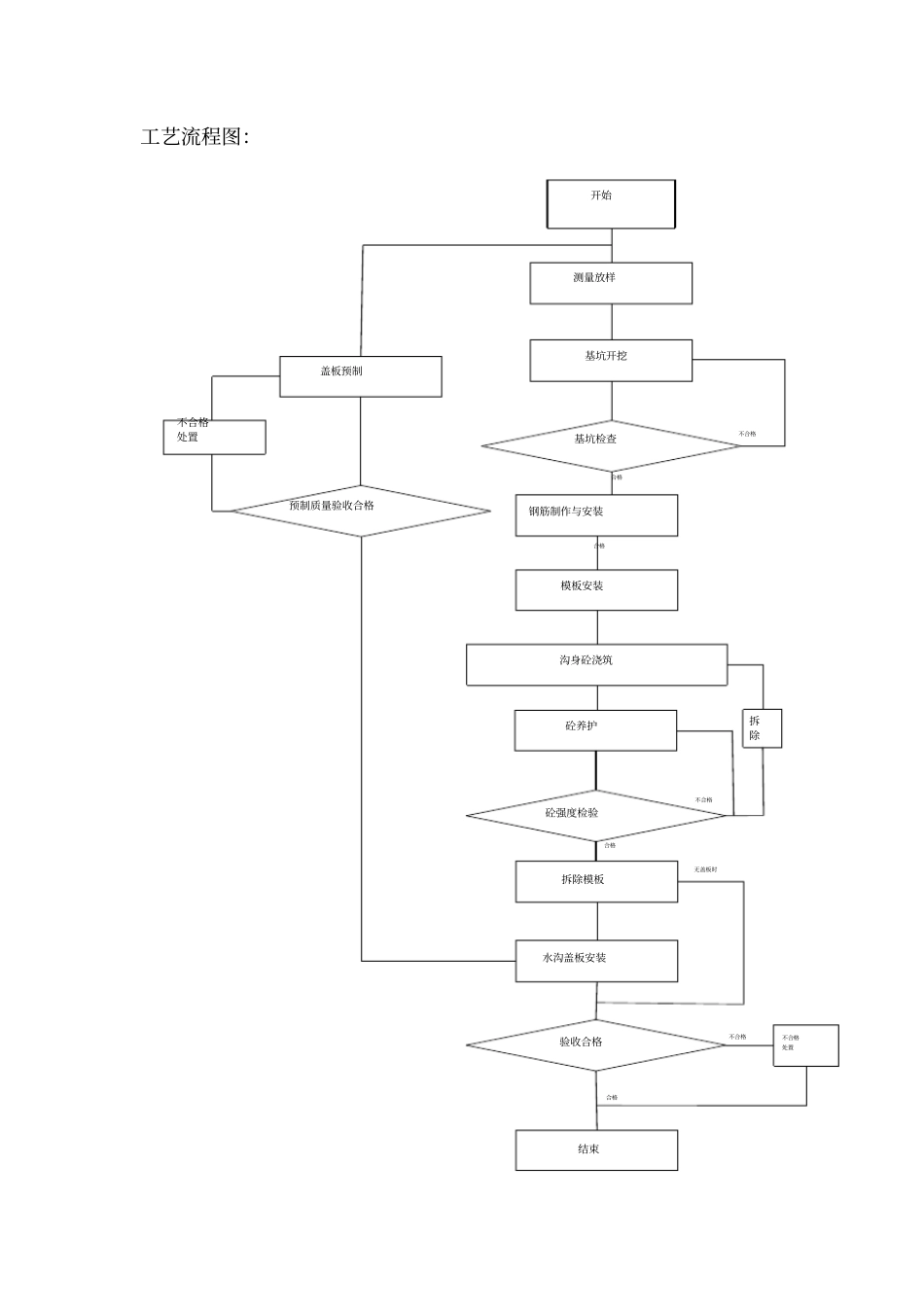

新建铁路哈大客运专线TJ-3标路基排水工程技术交底（三级）中国交通建设CHINACOMMUNICATIONCONSTRUCTION中交第二公路工程局有限公司哈大客专工程经理部第二分部2010年3月15日1编制依据《客运专线铁路路基工程施工质量验收暂行标准》《客运专线铁路路基工程施工技术指南》《铁路混凝土与砌体工程施工规范》《新建铁路哈大线站前施工图设计文件》《区间路基加强排水变更设计图》2工程概述路基总共4段，总长3060.26米，起止里程分别为：DK633+003.28～DK634+542.7，长1539.42m；DK634+717.3～DK635+447.27，长729.97m；DK636+356.8～DK636+604.32，长247.52m；D1K643+449.1～D1K643+992.45,长543.35m全段路基路堤两侧设置梯形排水沟，路堑堑顶两侧设置天沟，路堑段两侧设置侧沟，边坡设置边沟（排水槽）。3施工工艺及技术要求3.1地面排水沟地面排水沟分为：路堤坡脚外的排水沟，挖方段的截水沟或天沟均为梯形沟，坡率为1：1，沟深60cm,底宽60cm，壁厚为20cm,采用钢筋混凝土现场浇注；路堑段的侧沟为加盖板矩形沟，沟深60cm,底宽60cm，壁厚为30cm,采用钢筋混凝土现场浇筑。地面排水沟在施工时要选好排水沟的排水方向，调整好现行及坡度，确保排水顺畅，施工材料应满足设计要求；路堤坡脚外的排水沟、路堑侧沟在路基填筑完成后施工；路堑段截水沟在施工场地具备的条件施工，尽量在雨季到来之前完成。施工应注意在急流槽位置与吊沟连接。坡面排水槽与坡面防护同时施工，排水槽每隔15m设置一道。施工工艺流程为：施工准备→沟槽开挖→铺设砂垫层及土工布（10cm→砂子防渗土工布→10cm砂子）→立模板→浇注砼→砼养护→强度检验→拆触摸板→盖板安装→验收合格→结束。工艺流程图：开始测量放样基坑开挖基坑检查模板安装沟身砼浇筑砼养护砼强度检验拆除模板水沟盖板安装验收合格结束盖板预制预制质量验收合格不合格处置不合格合格拆除不合格合格无盖板时不合格处置不合格合格钢筋制作与安装合格天沟的位置、尺寸要求符合设计要求，出水口牢固，以防被雨水冲塌并且与其它排水设施平顺衔接。由于本工程区域主要是湿陷性黄土，所以对沟底要进行严格的加固和防渗漏处理。排水沟的线形平直、圆顺，排水沟的位置、坡度、长度符合设计要求。如因纵坡过大致使水流速大于沟底、沟壁的容许冲刷流速时，对边沟采取加固措施。3.2技术措施3.2.1技术措施对湿陷性黄土路基特别要注意做好防排水，注重做好系统性的永久防排水和施工期间临时防排水，重点做好基底、水沟槽底、路基边坡防排水。路堑施工先按永临结合原则，做好堑顶天沟等排水系统，后开挖。湿陷性黄土分层分段开挖，边坡防护及坡面、平台排水及时施工。各种水沟施工尽量避开雨季，防止地表水下渗。基槽采用人工配合小型机具开挖，达到要求深度后，进行基底检验，验槽合格后铺设砂垫层与土工布，做到路基成型一段，排水系统跟进一段。所有排水设施的边坡必须平整、稳定，铺砌背后及顶部与地层之间，认真填塞、封严。3.2.2注意事项3.2.2.1地表排水⑴路基边沟、侧沟、天沟等地表排水设施应与天然沟渠和相邻的桥涵、隧道、车站等排水设施及路基面排水、坡面排水、电缆沟槽两侧排水衔接，组成完整的排水系统。路基施工前应核对全线排水系统的设计是否完备和妥善。⑵调查线路范围上50m、下游30m范围内，黄土陷穴的分布，并对陷穴进行处理。⑶路基工程施工前，对影响路基稳定的地下水，应予以截断、疏干、降低水位，并引排到路基范围以外。在路基施工期，不得任意破坏地表植被和堵塞水路；各类排水设施应及时维修和清理，保持排水畅通、有效。⑷路基排水工程应及时实施，防止在施工期间因地表水及地下水的侵入而造成路基松软和坡面坍塌。3.2.2.2过渡段排水过渡段桥台背渗水板、横向排水沟（管）等排水设施应按设计要求及时完成，其连接方式应符合设计要求，铺设应平顺、整齐、牢固，排水畅通。4质量控制及检验4.1质量控制排水工程严格按照设计图纸施工。混凝土采用拌合机拌合，保证混凝土质量，强度满足要求，混凝土颜色一致，无蜂窝麻面、墙身平整美观。挖方段的天沟，以及路基填筑的临时排水工程，尽量在雨季到来之前完成。对湿陷性黄土路基特别注重...
