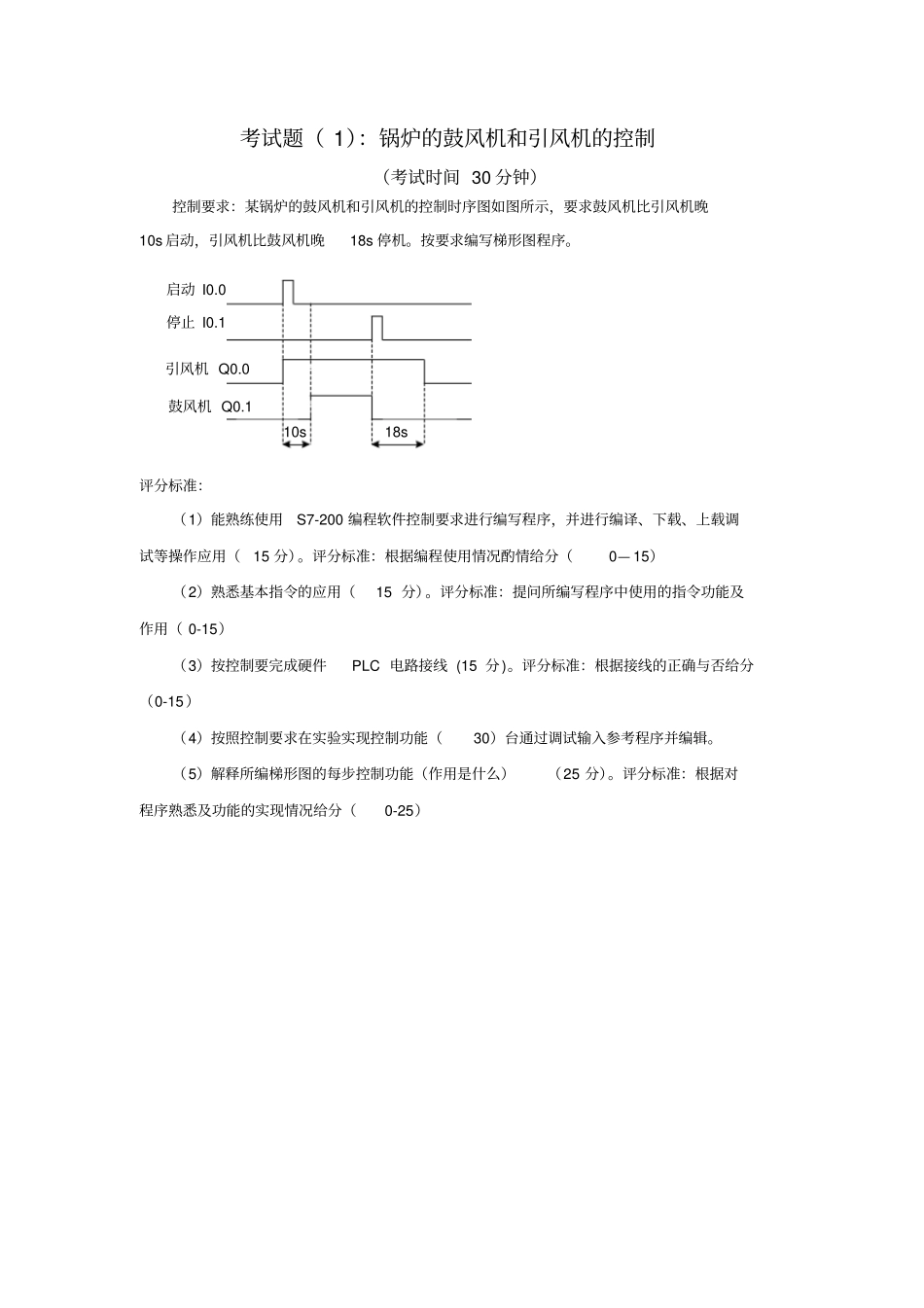

考试题（1）：锅炉的鼓风机和引风机的控制（考试时间30分钟）控制要求：某锅炉的鼓风机和引风机的控制时序图如图所示，要求鼓风机比引风机晚10s启动，引风机比鼓风机晚18s停机。按要求编写梯形图程序。10s18s启动I0.0停止I0.1引风机Q0.0鼓风机Q0.1评分标准：（1）能熟练使用S7-200编程软件控制要求进行编写程序，并进行编译、下载、上载调试等操作应用（15分）。评分标准：根据编程使用情况酌情给分（0—15）（2）熟悉基本指令的应用（15分）。评分标准：提问所编写程序中使用的指令功能及作用（0-15）（3）按控制要完成硬件PLC电路接线(15分)。评分标准：根据接线的正确与否给分（0-15）（4）按照控制要求在实验实现控制功能（30）台通过调试输入参考程序并编辑。（5）解释所编梯形图的每步控制功能（作用是什么）（25分）。评分标准：根据对程序熟悉及功能的实现情况给分（0-25）考试题（2）：闪光灯的控制（考试时间30分钟）控制要求：I0.0接按钮，Q0.0接信号灯；当I0.0有输入时，Q0.0周期性闪烁，周期1s。占空比1:1；当I0.0没有输入时，Q0.0周期性闪烁，周期为5s，占空比为2:3。按要求编写梯形图程序。评分标准：（1）能熟练使用S7-200编程软件控制要求进行编写程序，并进行编译、下载、上载调试等操作应用（15分）。评分标准：根据编程使用情况酌情给分（0—15）（2）熟悉基本指令的应用（15分）。评分标准：提问所编写程序中使用的指令功能及作用（0-15）（3）按控制要完成硬件PLC电路接线(15分)。评分标准：根据接线的正确与否给分（0-15）（4）按照控制要求在实验实现控制功能（30）台通过调试输入参考程序并编辑。（5）解释所编梯形图的每步控制功能（作用是什么）（25分）。评分标准：根据对程序熟悉及功能的实现情况给分（0-25）考试题（3）：控制电机的循序启动（考试时间30分钟）控制要求：两个按钮控制三台电机顺序循环运转。启动按钮接I0.0，停止按钮接I0.1，三台电动机的接触器分别接Q0.0、Q0.2和Q0.3。要求按下启动按钮后，电动机1启动，运行5s后自动停止；电动机2接着启动，运行10s后自动停止；电动机3接着启动，运行5s后自动停止，然后电动机1接着启动，不断的循环；停止按钮按下后，所有电动机停止。按要求编写梯形图程序。评分标准：（1）能熟练使用S7-200编程软件控制要求进行编写程序，并进行编译、下载、上载调试等操作应用（15分）。评分标准：根据编程使用情况酌情给分（0—15）（2）熟悉基本指令的应用（15分）。评分标准：提问所编写程序中使用的指令功能及作用（0-15）（3）按控制要完成硬件PLC电路接线(15分)。评分标准：根据接线的正确与否给分（0-15）（4）按照控制要求在实验实现控制功能（30）台通过调试输入参考程序并编辑。（5）解释所编梯形图的每步控制功能（作用是什么）（25分）。评分标准：根据对程序熟悉及功能的实现情况给分（0-25）考试题（4）：车间信号灯控制（考试时间30分钟）控制要求：在某化工车间，需要监控某有害气体的浓度。传感器提供三个信号，分别接PLC的I0.0、I0.1和I0.2。当浓度较低时，I0.0有信号；当浓度中等时，I0.1有信号；当浓度较高时，I0.2有信号。用PLC的Q0.0控制一盏信号灯。较低时，信号灯常亮；中等浓度时，以0.5Hz闪烁；高浓度时，以2Hz闪烁。按要求编写梯形图程序。评分标准：（1）能熟练使用S7-200编程软件控制要求进行编写程序，并进行编译、下载、上载调试等操作应用（15分）。评分标准：根据编程使用情况酌情给分（0—15）（2）熟悉基本指令的应用（15分）。评分标准：提问所编写程序中使用的指令功能及作用（0-15）（3）按控制要完成硬件PLC电路接线(15分)。评分标准：根据接线的正确与否给分（0-15）（4）按照控制要求在实验实现控制功能（30）台通过调试输入参考程序并编辑。（5）解释所编梯形图的每步控制功能（作用是什么）（25分）。评分标准：根据对程序熟悉及功能的实现情况给分（0-25）考试题（5）：彩灯的控制（考试时间30分钟）控制要求：有10只彩灯，按下启动按钮时，每隔2s同时亮1只，依次连续点亮；当第10盏灯亮时，2秒之后奇数灯亮；再过2秒偶数灯亮，依次循环连续；当按下停止按钮时...
