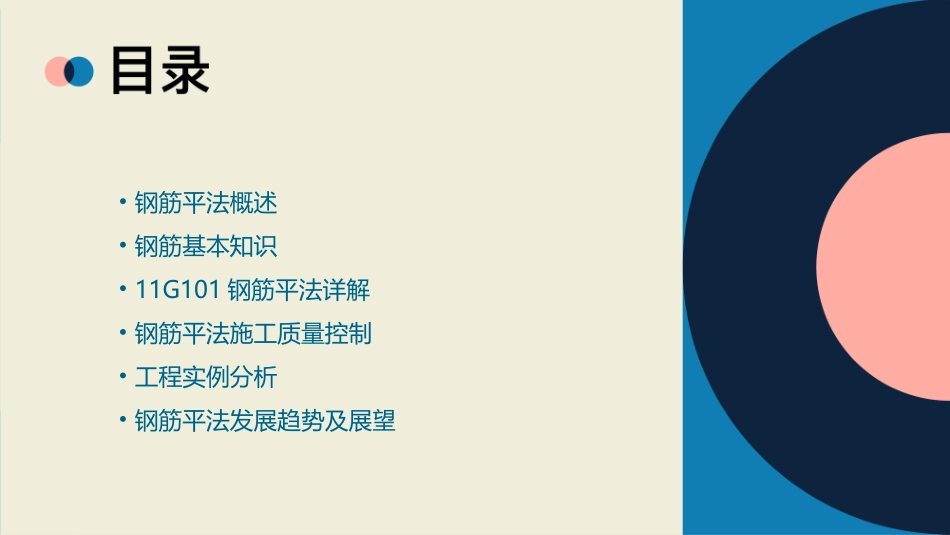

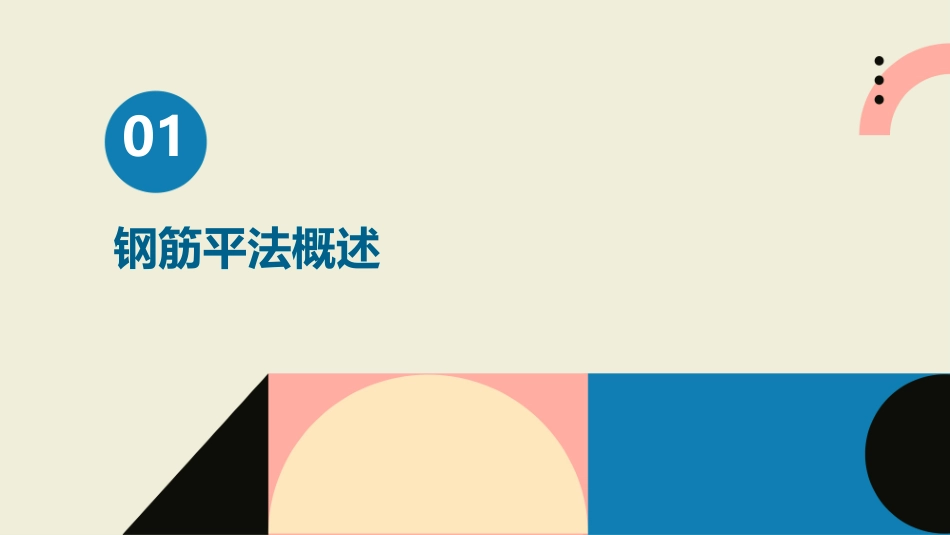

11G101钢筋平法讲座ppt课件•钢筋平法概述•钢筋基本知识•11G101钢筋平法详解•钢筋平法施工质量控制•工程实例分析•钢筋平法发展趋势及展望01钢筋平法概述20世纪90年代，我国结构工程师为了解决传统钢筋表示方法繁琐、易错等问题，开始探索平面整体表示方法。平法起源从最初的试点工程到逐步推广应用，平法经历了不断完善和成熟的过程，现已成为钢筋工程领域的主流表示方法。发展历程平法起源与发展平面整体表示方法将构件的配筋信息集中表达在一张平面图上，直观明了，方便查阅和核对。相比传统表示方法，平法具有简化图纸、提高设计效率、减少施工错误等优点。平法特点与优势优势特点11G101规范简介规范背景11G101是国家建筑标准设计图集，用于指导钢筋混凝土结构施工图平面整体表示方法的制图规则和构造详图。主要内容包括梁、板、柱、墙等构件的平法制图规则和构造详图，以及钢筋连接、锚固等构造要求。适用范围适用于非抗震和抗震设防烈度为6~9度的现浇钢筋混凝土框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计。02钢筋基本知识03钢筋规格表示方法直径d、公称直径、肋高h等。01钢筋按生产工艺分类热轧钢筋、冷拉钢筋、冷拔钢筋、冷轧钢筋等。02钢筋按强度等级分类HPB300、HRB335、HRB400、HRB500等。钢筋种类与规格指钢筋在拉伸过程中，开始产生明显塑性变形时的应力。钢筋的屈服强度钢筋的抗拉强度钢筋的伸长率指钢筋在拉伸过程中，所能承受的最大拉应力。指钢筋在拉伸断裂后，标距段的总伸长与原标距长度的百分比。030201钢筋力学性能钢筋加工包括调直、除锈、切断、弯曲和成型等工序。钢筋连接分为绑扎连接、焊接连接和机械连接三种方式。其中，绑扎连接简单易行，但搭接长度较长；焊接连接节省钢材，但需要专业设备和技能；机械连接强度高、质量稳定，但成本较高。钢筋加工与连接0311G101钢筋平法详解梁平法识图与钢筋计算梁平法施工图的表示方法梁原位标注的内容及规定不伸入支座的梁下部纵筋长度规定梁集中标注的内容及规定梁支座上部纵筋的长度规定梁下部纵筋不全部伸入支座的长度规定板平法识图与钢筋计算板平法施工图的表示方法板支座原位标注的内容及规定扣筋和跨板受力筋的标注及长度计算板块集中标注的内容及规定柱纵向钢筋连接构造及计算列表注写方式的内容及规定柱平法施工图的表示方法截面注写方式的内容及规定柱箍筋的类型及加密区范围柱平法识图与钢筋计算010302040501030402墙平法识图与钢筋计算墙平法施工图的表示方法墙柱列表注写方式的内容及规定墙梁截面注写方式的内容及规定墙身截面注写方式的内容及规定04钢筋平法施工质量控制检查钢筋的规格、型号、质量证明文件等，确保符合设计要求。钢筋材料验收对钢筋加工设备进行检查和调试，确保设备正常运行。钢筋加工设备检查对施工人员进行钢筋平法施工技术的培训，提高其技能水平。施工人员培训施工前质量控制按照设计要求对钢筋进行加工，包括下料、弯曲、连接等，确保加工精度和质量。钢筋加工控制在安装过程中，确保钢筋的间距、排距、保护层厚度等符合设计要求，同时保证安装的准确性和稳定性。钢筋安装控制在混凝土浇筑前，对钢筋进行检查和确认，确保钢筋安装正确、无松动或变形。在浇筑过程中，注意保护钢筋不受损坏。混凝土浇筑控制施工过程质量控制钢筋外观检查钢筋位置检查钢筋连接检查验收文件准备施工后质量检查与验收检查钢筋的外观质量，包括锈蚀、裂纹、油污等缺陷。对钢筋的连接部位进行检查，包括焊接、机械连接等，确保连接牢固、无虚焊或断裂现象。使用测量工具对钢筋的位置进行检查，包括间距、排距、保护层厚度等，确保符合设计要求。整理相关的质量证明文件、施工记录等，为验收做好准备。05工程实例分析设计单位国内知名建筑设计院结构形式钢筋混凝土框架结构，部分采用钢结构工程规模总建筑面积约20万平方米，包括商业、办公、酒店等多种功能工程名称某商业综合体工程地点中国某大城市中心区域工程背景介绍展示重点钢筋混凝土框架结构的构造细节、节点连接方式、钢筋配置等展示内容建筑平面图、立面图、剖面图、结构施工图等展示方式PPT图文结合，辅以现场...
