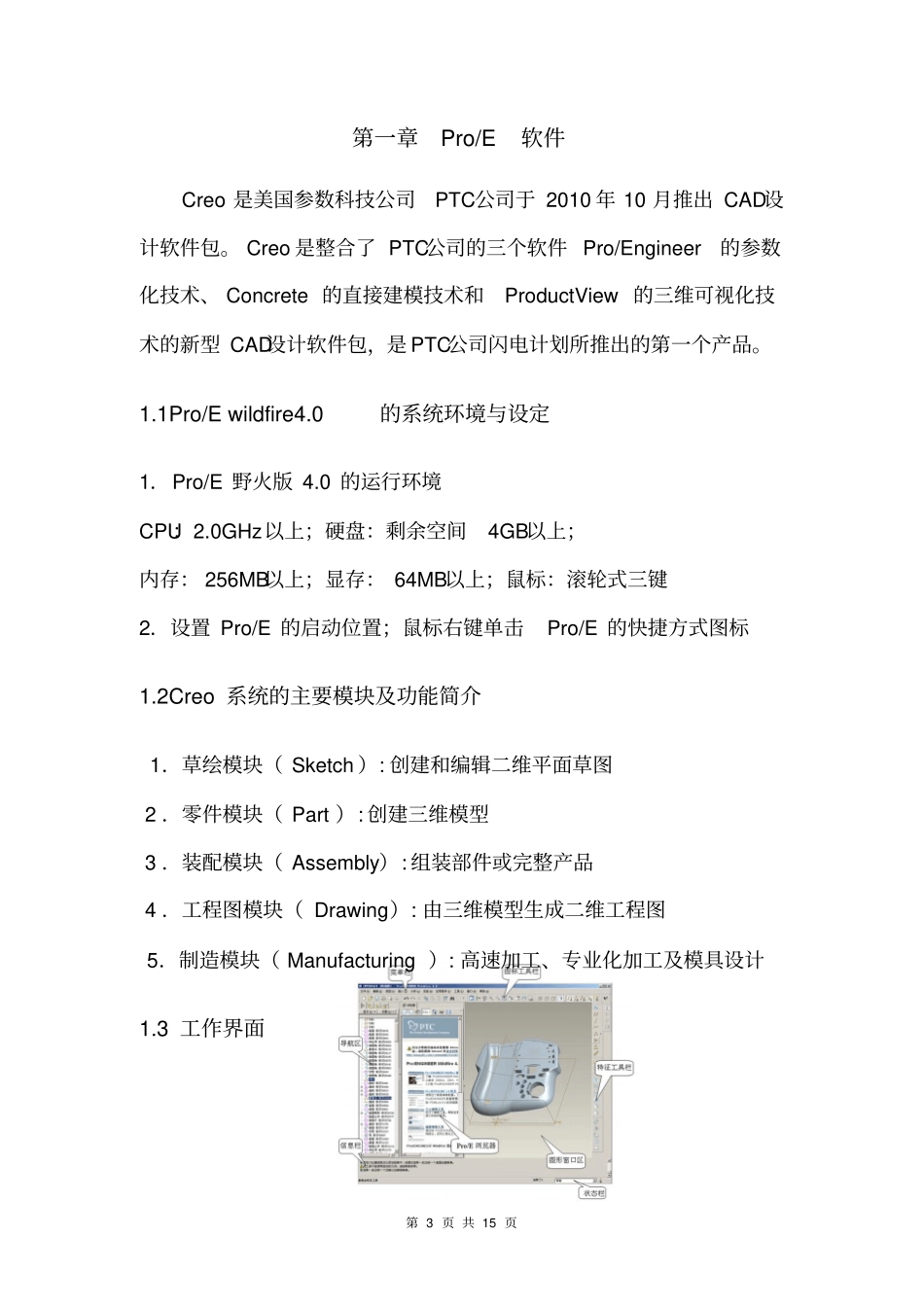

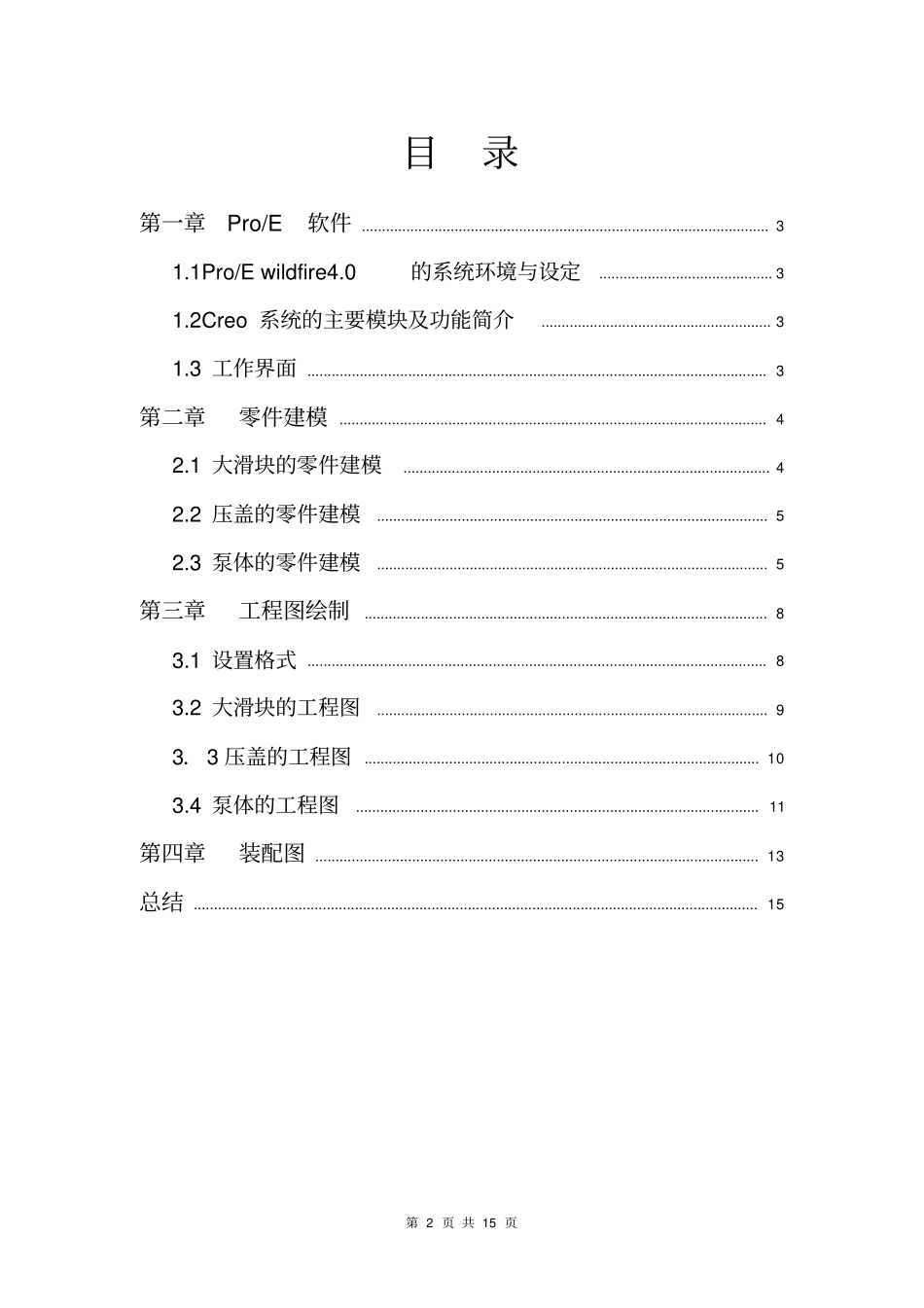

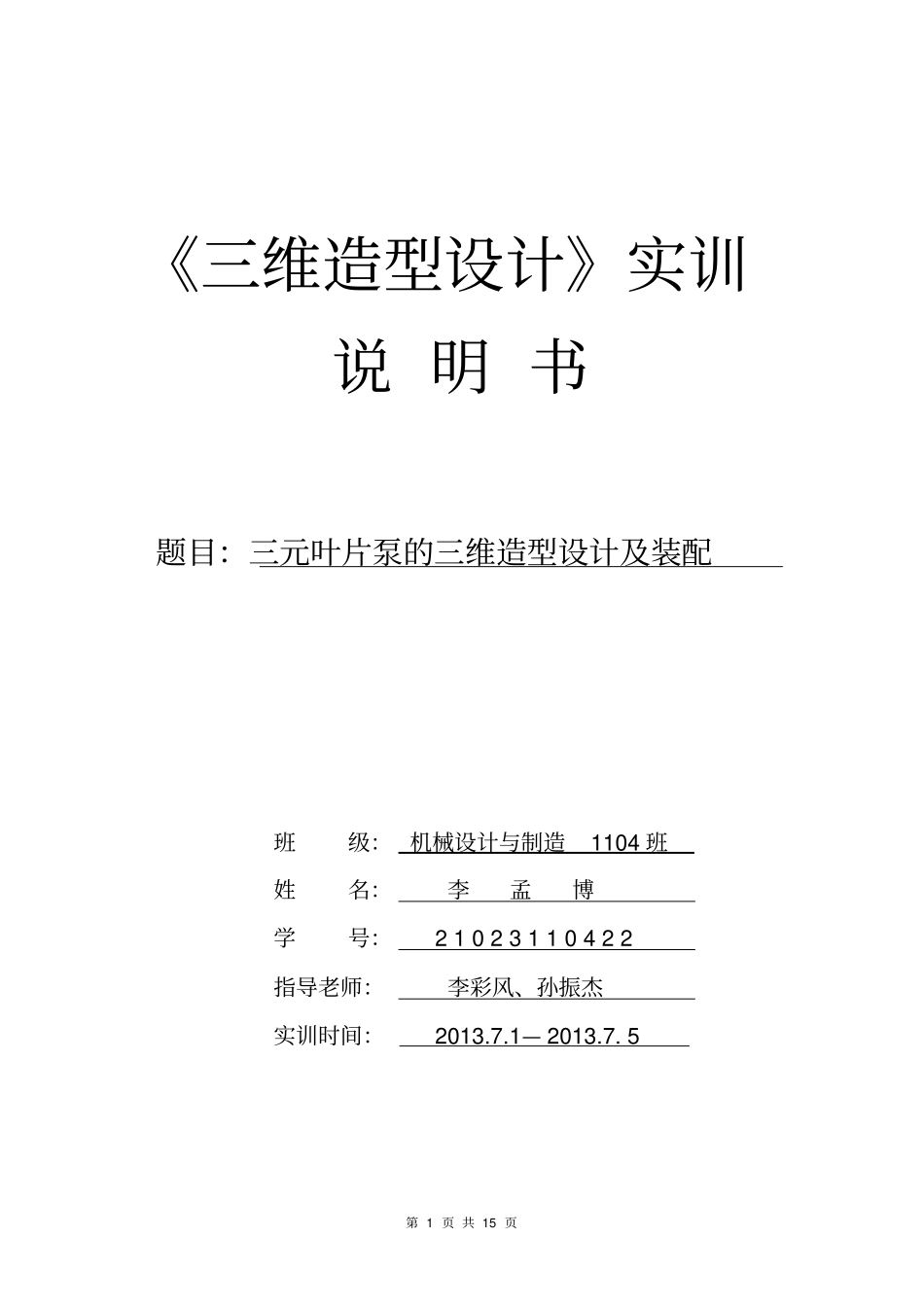

第1页共15页《三维造型设计》实训说明书题目：三元叶片泵的三维造型设计及装配班级：机械设计与制造1104班姓名：李孟博学号：21023110422指导老师：李彩风、孙振杰实训时间：2013.7.1—2013.7.5第2页共15页目录第一章Pro/E软件.....................................................................................................31.1Pro/Ewildfire4.0的系统环境与设定...........................................31.2Creo系统的主要模块及功能简介.........................................................31.3工作界面..................................................................................................................3第二章零件建模..........................................................................................................42.1大滑块的零件建模...........................................................................................42.2压盖的零件建模.................................................................................................52.3泵体的零件建模.................................................................................................5第三章工程图绘制....................................................................................................83.1设置格式..................................................................................................................83.2大滑块的工程图.................................................................................................93．3压盖的工程图..................................................................................................103.4泵体的工程图....................................................................................................11第四章装配图..............................................................................................................13总结............................................................................................................................................15第3页共15页第一章Pro/E软件Creo是美国参数科技公司PTC公司于2010年10月推出CAD设计软件包。Creo是整合了PTC公司的三个软件Pro/Engineer的参数化技术、Concrete的直接建模技术和ProductView的三维可视化技术的新型CAD设计软件包，是PTC公司闪电计划所推出的第一个产品。1.1Pro/Ewildfire4.0的系统环境与设定1．Pro/E野火版4.0的运行环境CPU：2.0GHz以上；硬盘：剩余空间4GB以上；内存：256MB以上；显存：64MB以上；鼠标：滚轮式三键2．设置Pro/E的启动位置；鼠标右键单击Pro/E的快捷方式图标1.2Creo系统的主要模块及功能简介1．草绘模块（Sketch）:创建和编辑二维平面草图2．零件模块（Part）:创建三维模型3．装配模块（Assembly）:组装部件或完整产品4．工程图模块（Drawing）:由三维模型生成二维工程图5．制造模块（Manufacturing）:高速加工、专业化加工及模具设计1.3工作界面第4页共15页第二章零件建模2.1大滑块的零件建模1、画出Ф38的圆，对称拉伸出22.2、倒角0.5*453、切出左视图22f7的平面4、切出长18宽25的槽第5页共15页2.2压盖的零件建模1、画出Ф15和Ф40的同心圆，拉伸高度为22、以RIGHT面为草图，画以偏离中心15的轴线画小端（4.5/2）角度为45的梯形；旋转切除。3、以改特征作圆形阵列；轴为参考，阵列3个，均分360度。2.3泵体的零件建模1、画出底板长96、宽38、高102、作基准面，偏移103、以基准面为草图，画Ф78的圆，中心离地面50；拉伸384、以基准面为草图，画宽度为50的过度台；厚度为10第6页共15页5、以基准面为草图，画Ф38的圆，拉伸68-386、以左端面为草图，画Ф80的圆，拉伸167、以TOP面为草图，画肋板，对称拉伸108、以TOP面为草图，画Ф20圆，对称拉伸86第7页共15页9、以左端面为...
