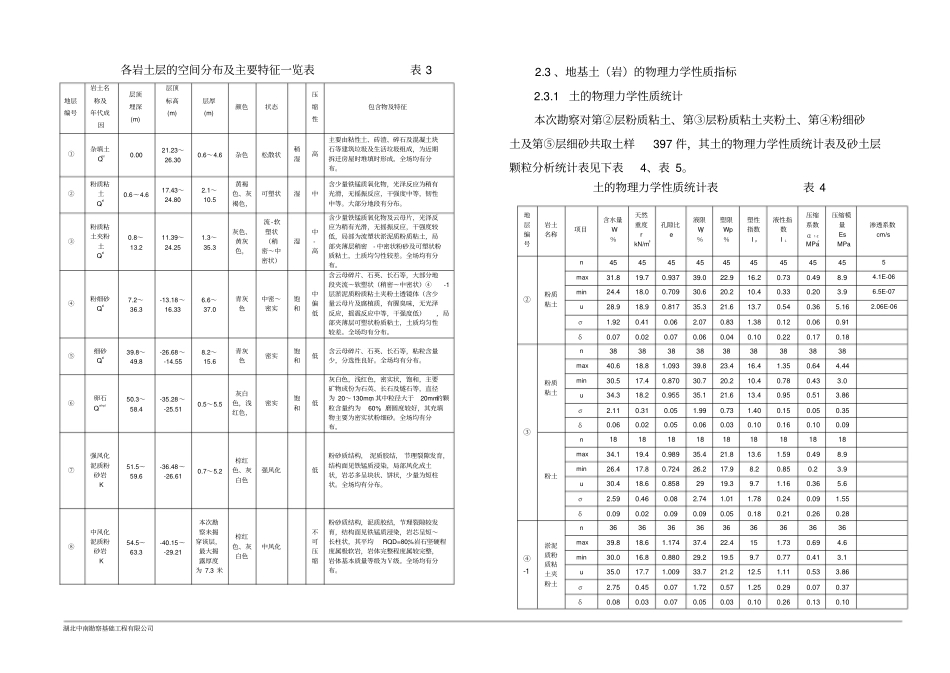

湖北中南勘察基础工程有限公司各岩土层的空间分布及主要特征一览表表3地层编号岩土名称及年代成因层顶埋深(m)层顶标高(m)层厚(m)颜色状态压缩性包含物及特征①杂填土Qml0.0021.23～26.300.6～4.6杂色松散状稍湿高主要由粘性土、砖渣、碎石及混凝土块石等建筑垃圾及生活垃圾组成，为近期拆迁房屋时堆填时形成。全场均有分布。②粉质粘土Q4al0.6～4.617.43～24.802.1～10.5黄褐色、灰褐色，可塑状湿中含少量铁锰质氧化物，光泽反应为稍有光滑，无摇振反应，干强度中等，韧性中等。大部分地段有分布。③粉质粘土夹粉土Q4al0.8～13.211.39～24.251.3～35.3灰色、黄灰色，流-软塑状（稍密～中密状）湿中-高含少量铁锰质氧化物及云母片，光泽反应为稍有光滑，无摇振反应，干强度较低，局部为流塑状淤泥质粉质粘土，局部夹薄层稍密-中密状粉砂及可塑状粉质粘土，土质均匀性较差。全场均有分布。④粉细砂Q4al7.2～36.3-13.18～16.336.6～37.0青灰色中密～密实饱和中偏低含云母碎片、石英、长石等，大部分地段夹流～软塑状（稍密～中密状）④-1层淤泥质粉质粘土夹粉土透镜体（含少量云母片及腐植质，有腥臭味，无光泽反应，摇震反应中等，干强度低），局部夹薄层可塑状粉质粘土，土质均匀性较差。全场均有分布。⑤细砂Q4al39.8～49.8-26.68～-14.558.2～15.6青灰色密实饱和低含云母碎片、石英、长石等，粘粒含量少，分选性良好。全场均有分布。⑥卵石Q1al+pl50.3～58.4-35.28～-25.510.5～5.5灰白色，浅红色，密实饱和低灰白色，浅红色，密实状，饱和，主要矿物成份为石英、长石及燧石等，直径为20～130mm，其中粒径大于20mm的颗粒含量约为60%，磨圆度较好，其充填物主要为密实状粉细砂。全场均有分布。⑦强风化泥质粉砂岩K51.5～59.6-36.48～-26.610.7～5.2棕红色、灰白色强风化低粉砂质结构，泥质胶结，节理裂隙发育，结构面见铁锰质浸染，局部风化成土状，岩芯多呈块状、饼状，少量为短柱状。全场均有分布。⑧中风化泥质粉砂岩K54.5～63.3-40.15～-29.21本次勘察未揭穿该层，最大揭露厚度为7.3米棕红色、灰白色中风化不可压缩粉砂质结构，泥质胶结，节理裂隙较发育，结构面见铁锰质浸染，岩芯呈短～长柱状，其平均RQD=80%，岩石坚硬程度属极软岩，岩体完整程度属较完整，岩体基本质量等级为Ⅴ级。全场均有分布。2.3、地基土（岩）的物理力学性质指标2.3.1土的物理力学性质统计本次勘察对第②层粉质粘土、第③层粉质粘土夹粉土、第④粉细砂土及第⑤层细砂共取土样397件，其土的物理力学性质统计表及砂土层颗粒分析统计表见下表4、表5。土的物理力学性质统计表表4地层编号岩土名称项目含水量W％天然重度rkN/m3孔隙比e液限WL％塑限Wp％塑性指数Ip液性指数IL压缩系数α1-2MPa-1压缩模量EsMPa渗透系数cm/s②粉质粘土n4545454545454545455max31.819.70.93739.022.916.20.730.498.94.1E-06min24.418.00.70930.620.210.40.330.203.96.5E-07u28.918.90.81735.321.613.70.540.365.162.06E-06σ1.920.410.062.070.831.380.120.060.91δ0.070.020.070.060.040.100.220.170.18③粉质粘土n383838383838383838max40.618.81.09339.823.416.41.350.644.44min30.517.40.87030.720.210.40.780.433.0u34.318.20.95535.121.613.40.950.513.86σ2.110.310.051.990.731.400.150.050.35δ0.060.020.050.060.030.100.160.100.09粉土n181818181818181818max34.119.40.98935.421.813.61.590.498.9min26.417.80.72426.217.98.20.850.23.9u30.418.60.8582919.39.71.160.365.6σ2.590.460.082.741.011.780.240.091.55δ0.090.020.090.090.050.180.210.260.28④-1淤泥质粉质粘土夹粉土n363636363636363636max39.818.61.17437.422.4151.730.694.6min30.016.80.88029.219.59.70.770.413.1u35.017.71.00933.721.212.51.110.533.86σ2.750.450.071.720.571.250.290.070.37δ0.080.030.070.050.030.100.260.130.10湖北中南勘察基础工程有限公司砂土层颗粒分析统计表表52.3.2剪切试验指标统计本次勘察对土试样进行了直接快剪试验，其抗剪强度指标C、φ值统计详见下表6。抗剪强度指标统计表表62.3.3标准贯入试验锤击数统计本次勘...
