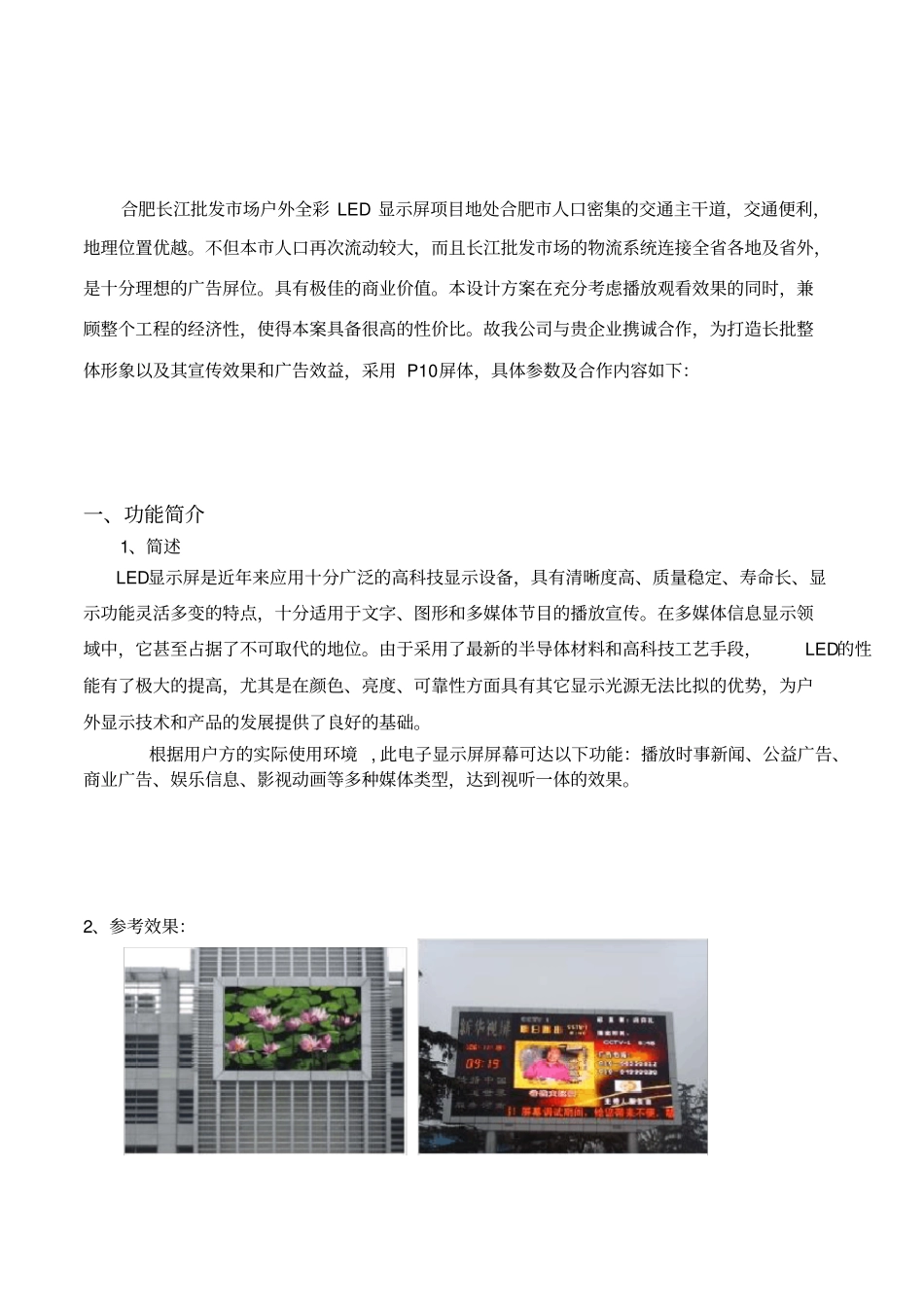

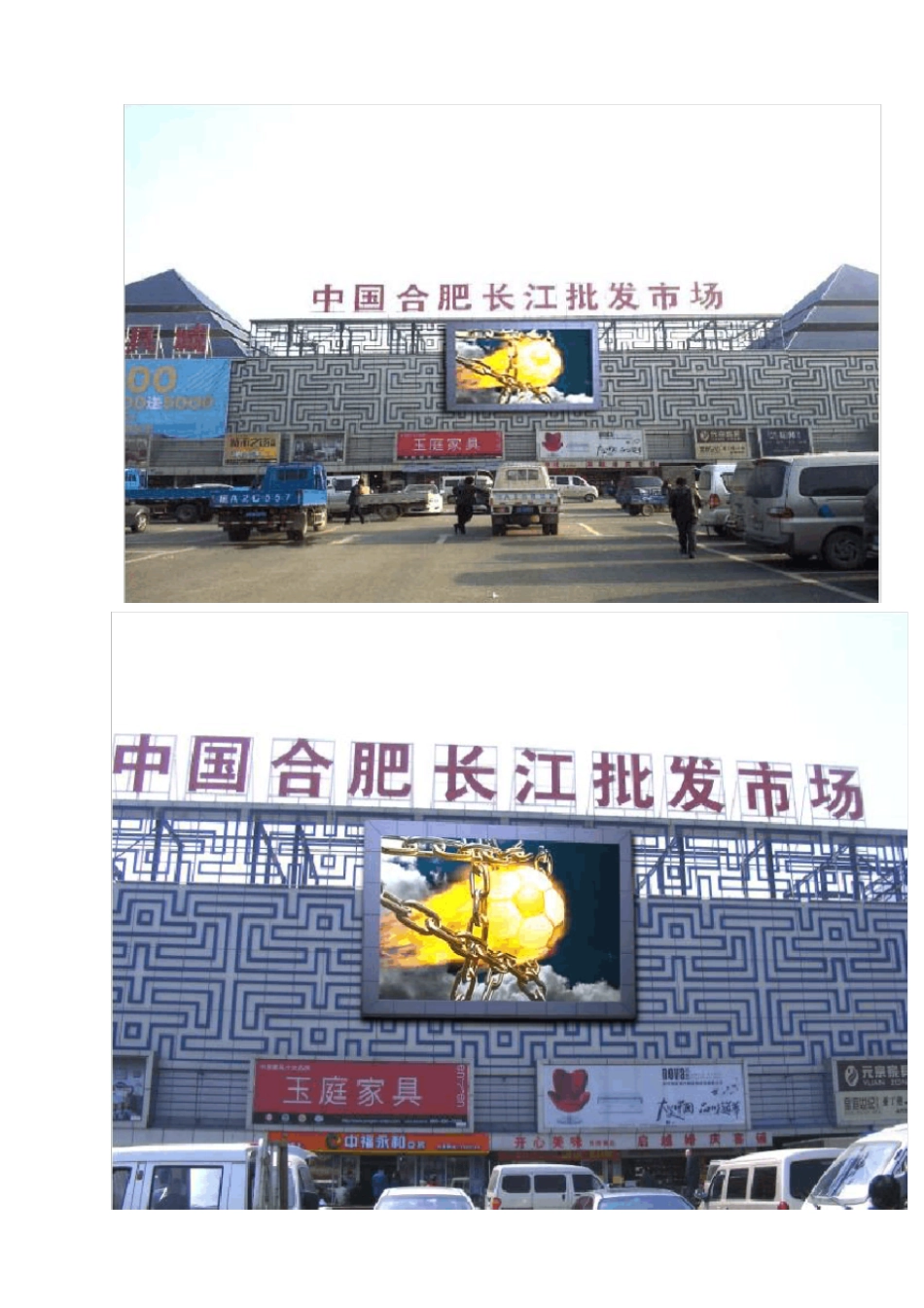

合肥长江批发市场LED全彩显示屏合作计划书安徽领悟广告装饰工程有限公司2012年3月29日合肥长江批发市场户外全彩LED显示屏项目地处合肥市人口密集的交通主干道，交通便利，地理位置优越。不但本市人口再次流动较大，而且长江批发市场的物流系统连接全省各地及省外，是十分理想的广告屏位。具有极佳的商业价值。本设计方案在充分考虑播放观看效果的同时，兼顾整个工程的经济性，使得本案具备很高的性价比。故我公司与贵企业携诚合作，为打造长批整体形象以及其宣传效果和广告效益，采用P10屏体，具体参数及合作内容如下：一、功能简介1、简述LED显示屏是近年来应用十分广泛的高科技显示设备，具有清晰度高、质量稳定、寿命长、显示功能灵活多变的特点，十分适用于文字、图形和多媒体节目的播放宣传。在多媒体信息显示领域中，它甚至占据了不可取代的地位。由于采用了最新的半导体材料和高科技工艺手段，LED的性能有了极大的提高，尤其是在颜色、亮度、可靠性方面具有其它显示光源无法比拟的优势，为户外显示技术和产品的发展提供了良好的基础。根据用户方的实际使用环境,此电子显示屏屏幕可达以下功能：播放时事新闻、公益广告、商业广告、娱乐信息、影视动画等多种媒体类型，达到视听一体的效果。2、参考效果：二、设计方案1.面积LED显示屏净显示区域面积：100㎡，在可视区域的各个位置均具备最佳观看效果。2.形状及收边饰面根据项目要求，结合外饰面幕墙的整体效果，使得显示屏与建筑浑然一体，整体造型简洁美观。LED显示屏使用支撑钢结构。显示屏钢结构内收于主体建筑内，显示屏在穿越楼层梁板处维修空间狭小，由显示屏供应商将LED箱体门作可拆卸式处理来解决。显示屏钢结构及与幕墙节点处理设计图纸由我公司初步设计。显示屏外表面防护等级达到IP65，完全可以承受合肥地区任何天气，任何季节的环境影响，尤其是其优越的防水性能，绝对不会发生漏水现象。3.屏后维修空间屏体钢结构至显示屏表面至少需要600mm-650mm的空间用作布置维修通道。屏幕中央剖面示意：4、视角和视距显示屏视角如下图所示：0-5m为效果不可评价区域（由于视距近所以对显示屏效果无法评价）6m-10m为可以观看区域10m-120m为最佳观看区120m以外至200米处为可分辨观看区三、LED显示屏工作原理1、系统结构图2、强电配电与控制科学可靠的配电设计3、产品名称及参数：（PH10mm室外全彩显示屏）项目序号项目名称技术参数及指标产品基本参数1像素间距PH10mm2像素组成1R1G1B3单元板尺寸160mm×160mm4像素密度10000点/m25扫描方式恒流、静态6管芯产地R—台湾光磊，G—杭州士兰，B—杭州士兰7屏幕亮度≥6500CD/m28亮度均匀性像素之间的亮度差：±10%显示屏体参数1简易箱体尺寸800mm*640mm(10pcs*9pcs)2简易箱体排列横向10个，纵向9个3单元板数量50块（长）×36块（高）共1800块4屏幕面积8m×5.76m=46.08m25像素点行列数800列×576行6总像素点数460800点7最大功率74KW8箱体重量1.2吨9最佳视距10m---40m10平均功率30KW.系统指标1灰度等级4096级灰度2灰度校正软件256级灰度可调3显示颜色16.7KM4换帧频率≥120Hz5刷新频率＞480Hz6控制方式采用计算机联网控制，屏幕与控制机显示器同步，视频同步，实时显示。7屏体寿命＞10万小时8无故障工作时间＞1,0000小时9盲点率＜3／1000010防护等级IP6511屏幕平整度＜±1mm12供电要求AC220±10%、50Hz13通讯介质五类线（100米），多模光纤（100米—500米），单模光纤（500米以上）14工作环境温度：-20℃~+45℃湿度：10%~90%RH4、音频系统设计：本项目的音频播放设计要点：户外观众保持在最佳视距范围内和正常环境噪声情况下能够清晰听到再现的音频。音频系统充分考虑户外设备、可靠、耐久和长时间使用等因素，确定采用定压式公共广播系统作为解决方案，其优点是：A．系统工作可靠、耐久、可以长时间户外工作（连续工作大于24小时不间断）B．系统简单、维护量小、音频功率信号可以长距离传输C．具备十分合理的经济性和较高的性价比音频设备材料名称品牌型号单位数量备注音视频矩阵VGA0802/04-A台1定压功率放大器ABKPA200台4户外音柱ABKWS-465只8音箱线EBT-2×98/0.1米6004N无氧铜丝绞接5、...
