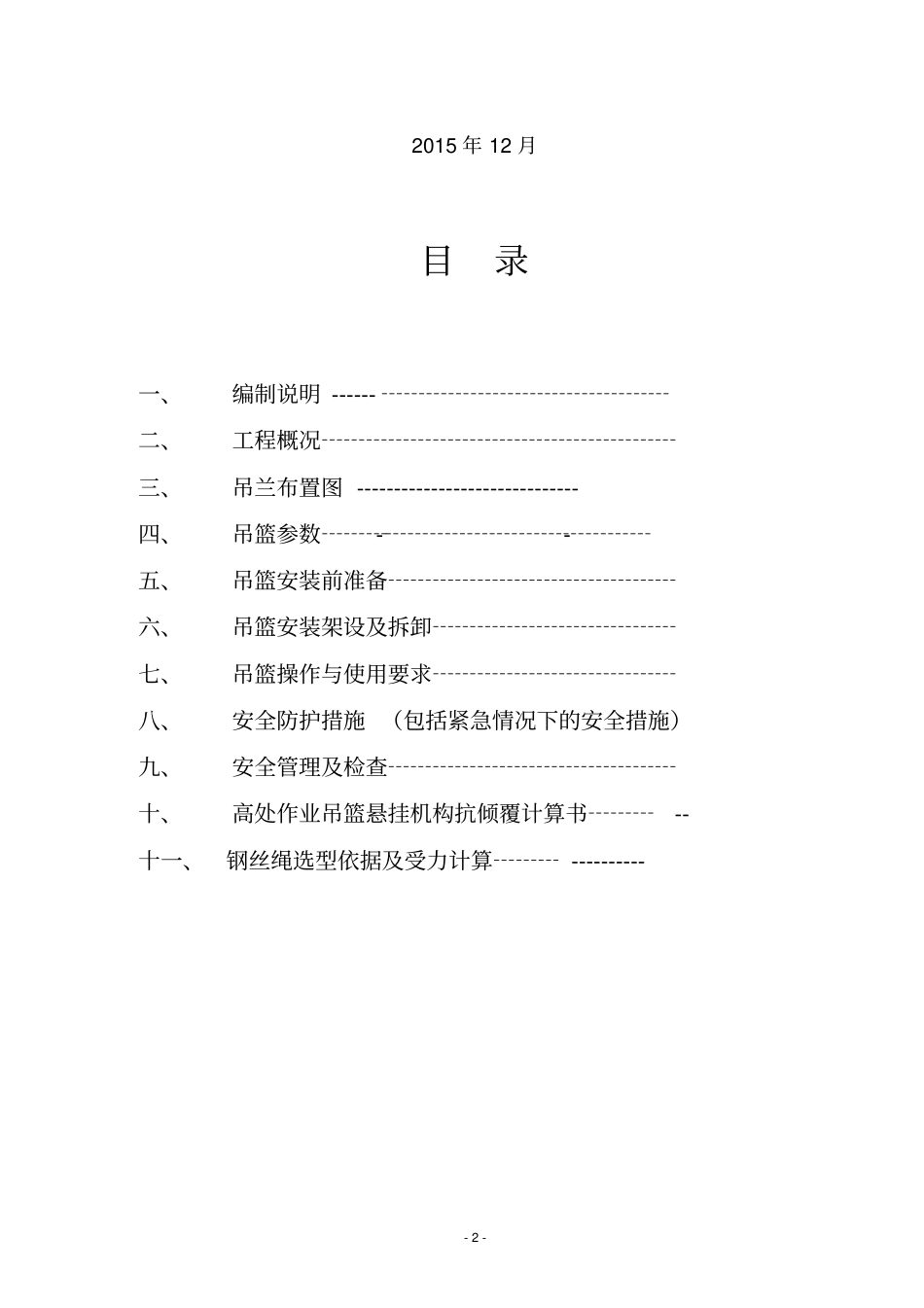

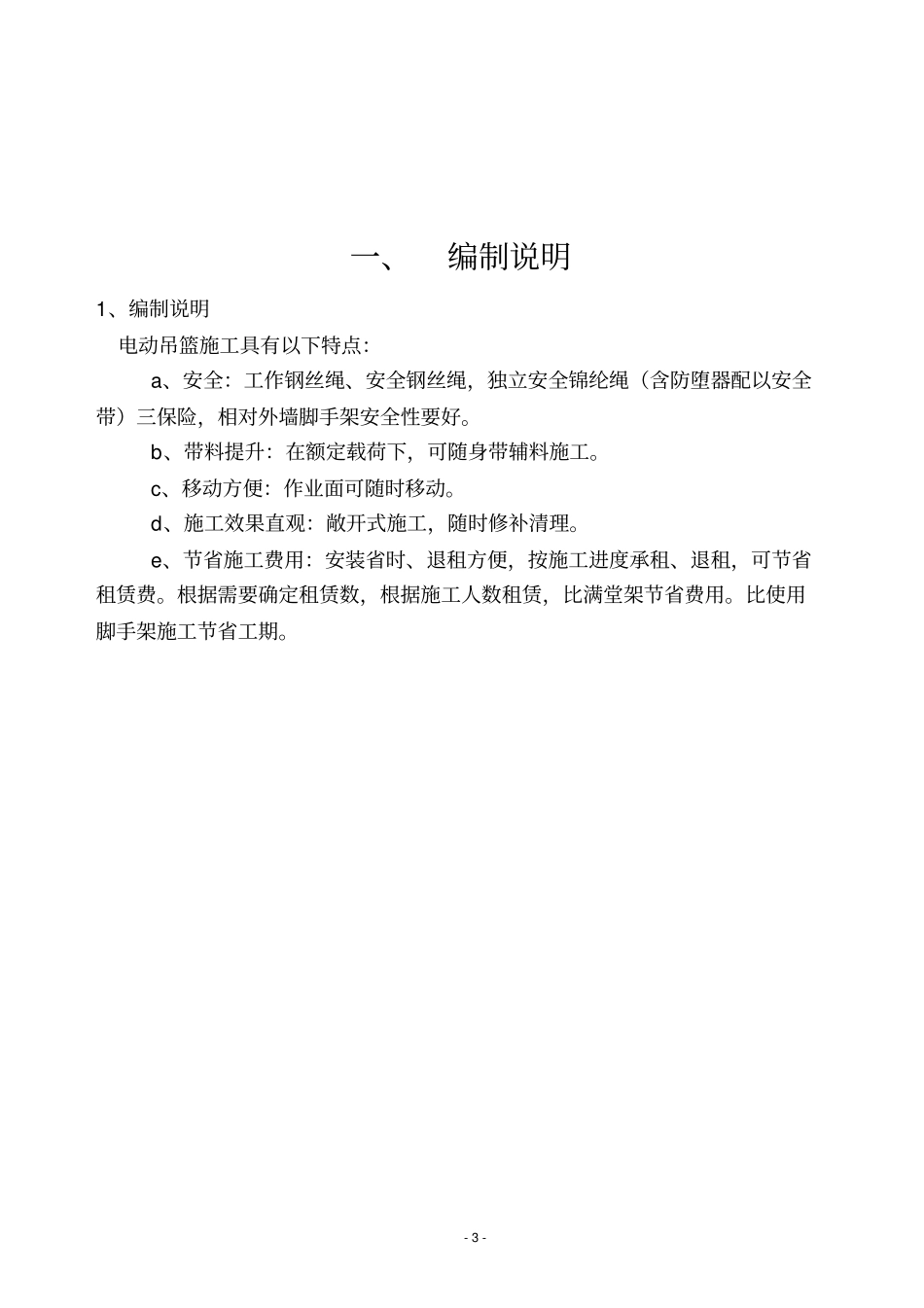

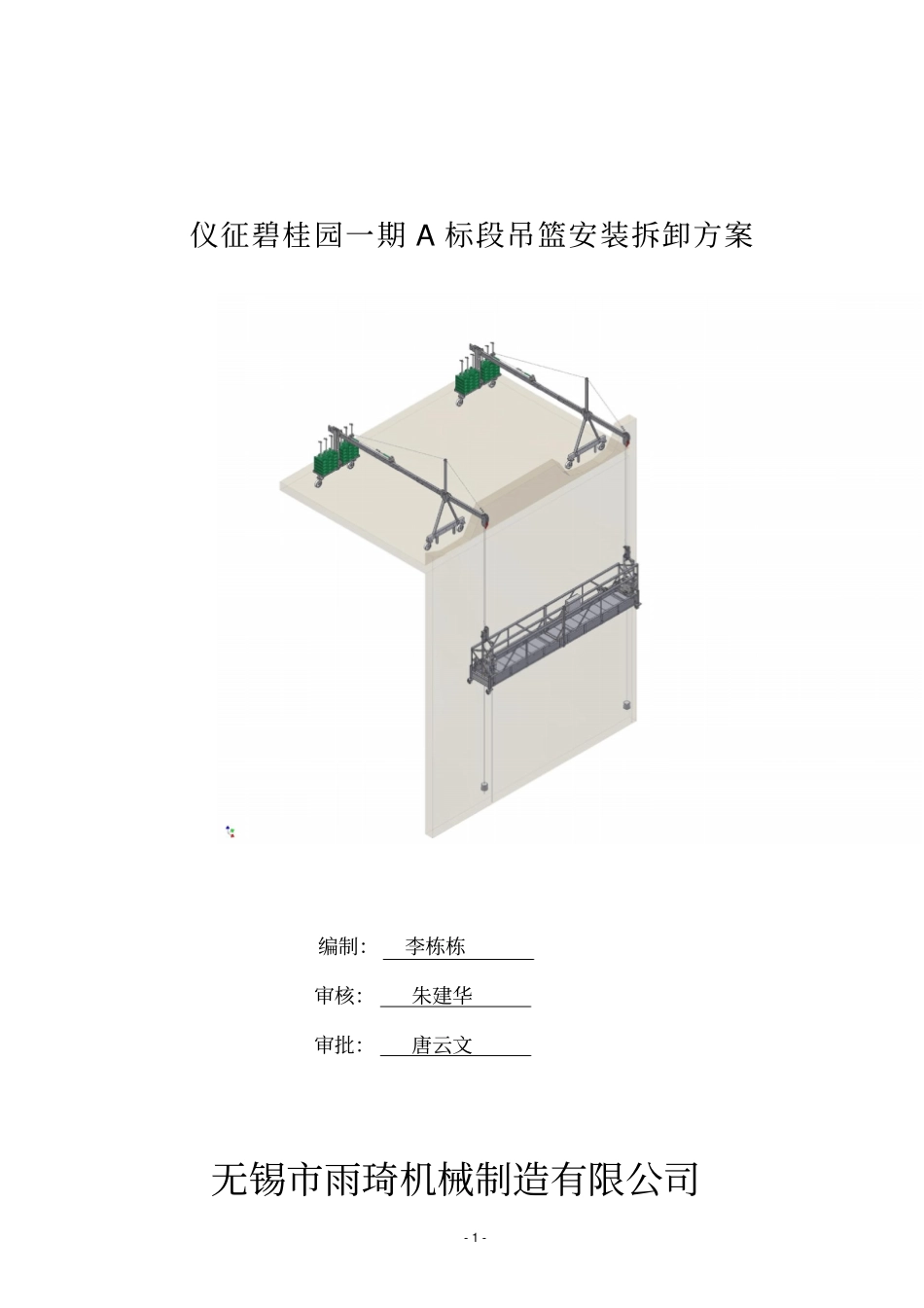

-1-仪征碧桂园一期A标段吊篮安装拆卸方案编制：李栋栋审核：朱建华审批：唐云文无锡市雨琦机械制造有限公司-2-2015年12月目录一、编制说明------┄┄┄┄┄┄┄┄┄┄┄┄┄二、工程概况┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄三、吊兰布置图------------------------------四、吊篮参数┄┄┄-┄┄┄┄┄┄┄┄┄┄┄┄-五、吊篮安装前准备┄┄┄┄┄┄┄┄┄┄┄┄┄六、吊篮安装架设及拆卸┄┄┄┄┄┄┄┄┄┄┄七、吊篮操作与使用要求┄┄┄┄┄┄┄┄┄┄┄八、安全防护措施（包括紧急情况下的安全措施）九、安全管理及检查┄┄┄┄┄┄┄┄┄┄┄┄┄十、高处作业吊篮悬挂机构抗倾覆计算书┄┄┄--十一、钢丝绳选型依据及受力计算┄┄┄-----------3-一、编制说明1、编制说明电动吊篮施工具有以下特点：a、安全：工作钢丝绳、安全钢丝绳，独立安全锦纶绳（含防堕器配以安全带）三保险，相对外墙脚手架安全性要好。b、带料提升：在额定载荷下，可随身带辅料施工。c、移动方便：作业面可随时移动。d、施工效果直观：敞开式施工，随时修补清理。e、节省施工费用：安装省时、退租方便，按施工进度承租、退租，可节省租赁费。根据需要确定租赁数，根据施工人数租赁，比满堂架节省费用。比使用脚手架施工节省工期。-4-二、工程概况1．工程名称：仪征碧桂园一期工程A标段（1、2#楼）2．工程地址：仪征市文兴路3．承租方：江苏省顺通建设集团有限公司4．总包：江苏顺通建设集团有限公司5.施工单位：江苏顺通建设集团有限公司6.监理单位：江苏高智项目管理有限公司7.工程内容：1、2号楼吊篮安装拆卸8.方案说明：针对该工程的特点，采用如下架设方案：采用标准ZLP630吊篮，最长拼接长度6米，其中1#楼安装高度96.60米,2#楼安装高度87.55米。在塔吊和施工电梯处暂不安装。待后期拆除后再进行吊篮施工。-5--6-三、吊篮布置图：1#楼吊篮布置图：-7-2#楼吊篮布置图：-8-四、吊篮参数目录（1）提升机（2）电气控制箱（3）防倾斜安全锁（4）“雨琦”吊篮参数（5）安全绳（6）防坠器（7）配重-9-吊篮参数该工程高处作业施工吊篮长为6米，施工作业时需有工具和部分物流放入吊篮中，考虑到施工人员重量有偏载、额定安全载荷及风载等因素。我司对该项目工程采用ZLP630型吊篮，品牌为“雨琦”牌，共计台左右。我司对该工程采用2米篮节进行组合拼装形成（现场施工可根据实际情况进行调整）。ZLP630型吊篮主要组成部件：⑴LTD63提升机⑵电器控制箱LTD63提升机（2台）额定提升力6.3KN提升速度9～11m/min电机功率1.5Kw制动力矩15.2Nm电压AC380V使用钢丝绳直径Φ8.3mm-10-电器控制箱（1个）漏电开关漏电保护热继电器过热保护急停开关紧急制动熔断丝电流过载保护⑶LST30防倾斜安全锁锁绳状态工作状态LST30防倾斜安全锁（2把）允许冲击力20KN锁绳角度调节范围3°-8°-11-自由坠落锁绳距离≤100mm使用钢丝绳直径Φ8.3mm（4）“雨琦”吊篮参数吊篮型号：ZLP630吊篮额定载荷：630kg（6M）篮节长度为：1M、1.5M、2M可拼装长度（最大）：6M生产厂商：无锡市雨琦机械制造有限公司电压380V～频率50Hz额定功率1.5kw×2工作电流11A提升机重量43kg×2提升力（kg）630提升速度（m/min）9～11紧急下降速度（m/min）5.5钢丝绳规格Φ8.3mm，6×19或4×31同种抗拉强度航空钢丝绳吊篮额定载荷和规定人数参数表提升机630KG自重长度组合最大载荷人数123.5kg2m1×2m630kg2216.2kg4m2+2m630kg2306.3kg6m2+2+2m630kg2（5）安全绳-12-锦纶三股绳结构三股绳直径18mm线密度115断裂强力37kn（6）防坠器-13-（7）配重为确保现场吊篮使用安全，目前市面上所有的吊篮配重均采用水泥配重，每块配重的的标准重量为≥50ｋｇ，以下为标准吊篮配重参数:80系列吊篮配重为：40块/台（每个支架20块）630系列吊篮配重为：36块/台（每个支架18块）五、吊篮安装前准备-14-目录（1）吊篮进场前准备工作（2）现场吊篮架设人员组织（3）安装前准备（1）吊篮进场前准备工作1、施工现场的实际勘察。-15-2、为了便于安装与移动，建筑物悬挂机构安装屋面层有阻碍吊篮安装杂物的应该清理。3、吊篮承租方需与工程相关部门、总（分）包方协调吊篮进场前暂放场地及...
