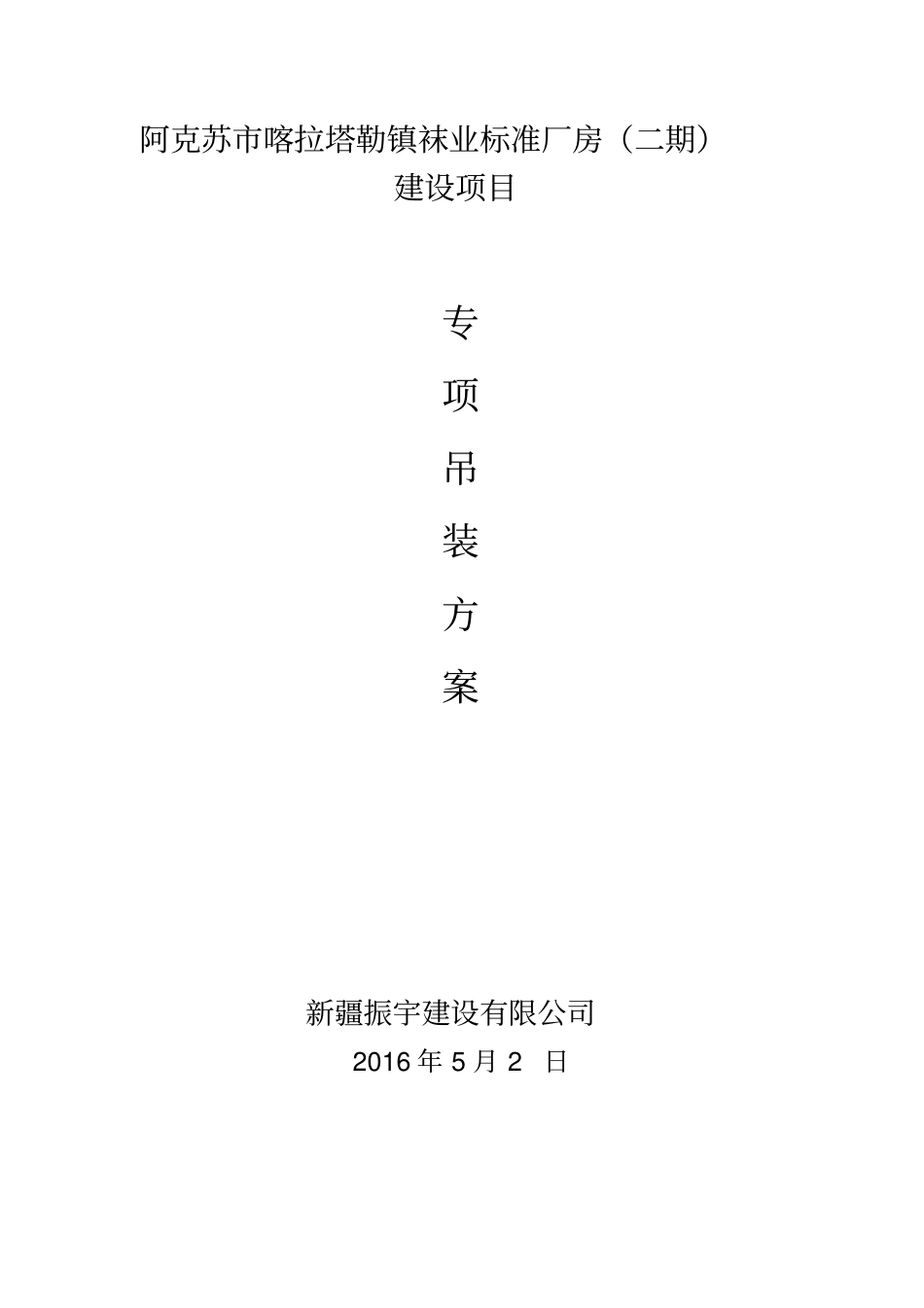

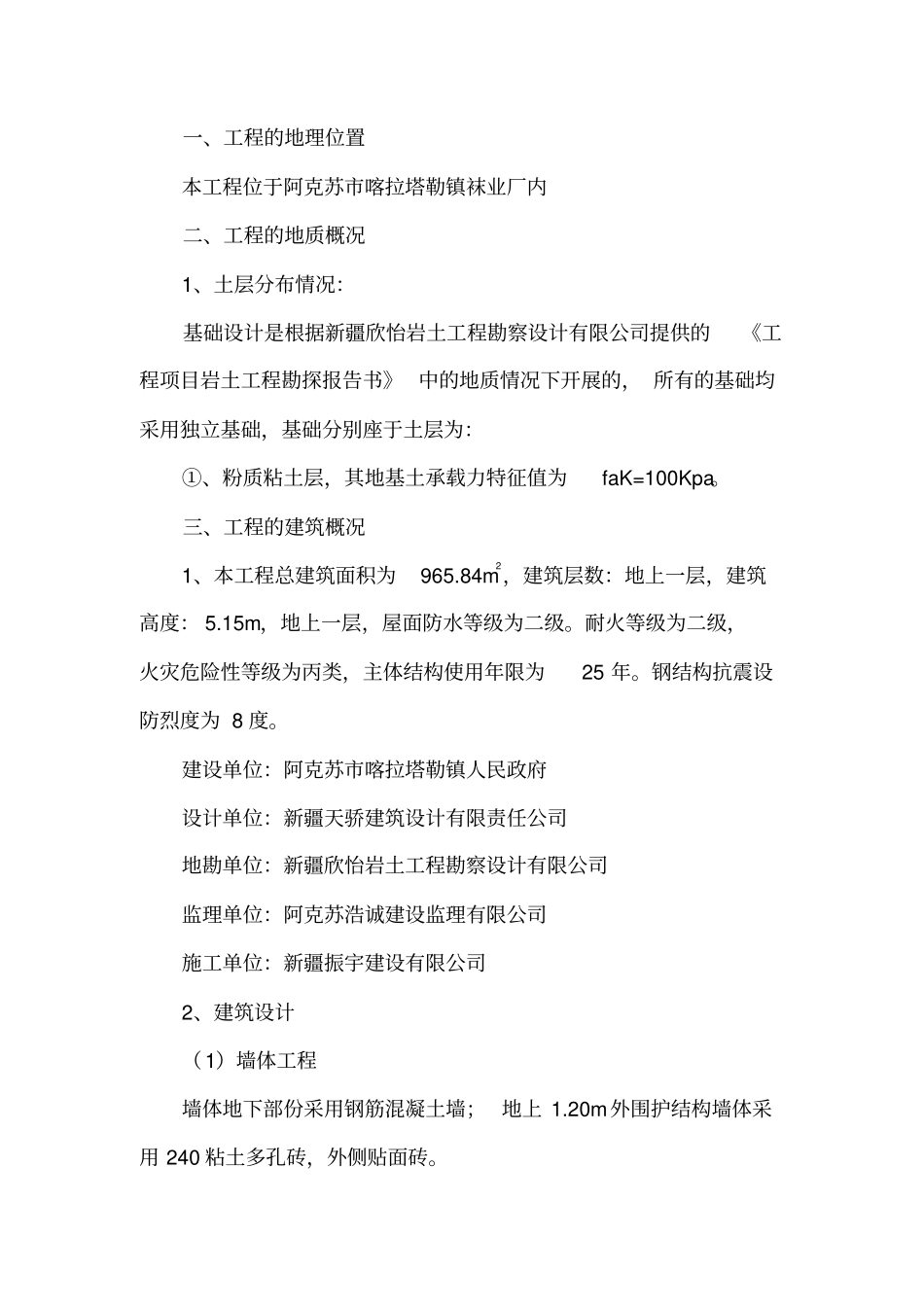

阿克苏市喀拉塔勒镇袜业标准厂房（二期）建设项目专项吊装方案新疆振宇建设有限公司2016年5月2日目录一、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、工程特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三、编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4四、施工现场平面布置⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4五、吊机选用计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4六、吊装前准备工作⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6七、吊装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7八、结构吊装工程质量保证体系⋯⋯⋯⋯⋯⋯⋯⋯12九、安全措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯16一、工程的地理位置本工程位于阿克苏市喀拉塔勒镇袜业厂内二、工程的地质概况1、土层分布情况：基础设计是根据新疆欣怡岩土工程勘察设计有限公司提供的《工程项目岩土工程勘探报告书》中的地质情况下开展的，所有的基础均采用独立基础，基础分别座于土层为：①、粉质粘土层，其地基土承载力特征值为faK=100Kpa。三、工程的建筑概况1、本工程总建筑面积为965.84m2，建筑层数：地上一层，建筑高度：5.15m，地上一层，屋面防水等级为二级。耐火等级为二级，火灾危险性等级为丙类，主体结构使用年限为25年。钢结构抗震设防烈度为8度。建设单位：阿克苏市喀拉塔勒镇人民政府设计单位：新疆天骄建筑设计有限责任公司地勘单位：新疆欣怡岩土工程勘察设计有限公司监理单位：阿克苏浩诚建设监理有限公司施工单位：新疆振宇建设有限公司2、建筑设计（1）墙体工程墙体地下部份采用钢筋混凝土墙；地上1.20m外围护结构墙体采用240粘土多孔砖，外侧贴面砖。1.20m以上为100厚压型彩钢夹芯板，内芯为双层带反射箔玻璃丝棉压为100厚（反射箔向外）。容重≥16kg/m3，彩钢板内板厚0.4mm，板外厚0.5mm。（2）门窗门材质：外门卫角钢夹芯彩板门。窗材质：单框双玻内平开塑钢窗，所有外窗的气密性不能低于《建筑外窗气密性能分级及其检测方法》（GB7107）中规定的4级（中空玻璃），水密性、抗风压性不能低于4级，型材规定平开窗为60型。凡外墙面窗与墙接口处必须用密封胶密封。（3）外墙装修外墙排烟用不锈钢百叶外装材料，外墙变形缝的色彩应与该部位墙面相同或相似；外墙干挂浅米黄色麻点花岗石石材，规格为600×800。（4）屋面做法屋面板采用100厚压型钢板，内芯为双层带反射箔玻璃丝棉压为100厚，容重≥16kg/m3。（5）地面做法厂房地面为不发火水磨石地面，换填连砂石400厚，祥新02J01图集第21。坡道：细石混凝土防滑坡道做法见新12J09页-散3，每隔6米设伸缩缝一道10mm，沥青砂浆嵌缝。（6）钢结构构件1、钢结构应严格按照《GB50205-2001》规定进行，各种构件必须放样加以校核，尺寸无误后方可下料加工。2、压型板屋面板型外板：YX25-205A-820型压型钢板，板厚≥0.5mm。3、所有外露钢构件表面除锈，除锈等级达到St2.0级以上，除锈后构件表面喷醇酸快干防锈底漆，漆膜厚度满足相应国家规范要求，所有除锈钢构，底漆厚刷白色面漆。（7）钢结构防火耐火等级为二级，钢珠耐火极限为2.5h，钢梁耐火极限为1.5h，所刷防火涂料的厚度须满足耐火极限时间的要求。轻钢屋顶承重构件刷耐火极限不小于1.0小时的防火涂料。轻钢屋顶钢檩条刷耐火极限不小于0.5小时的防火涂料。2、工程特点○1.本工程项目由于施工工期紧，采用工厂流水线作来生产，现场根据安装方案，大作业面展开安装。○2.业主对安全环境.环保.健康.噪音无干扰的文明施工要求较高。3、现场条件○1.本工程施工现场条件，主已完成施工场地平整工作，场内外道路畅通，施工用水，用电均由业主指定接口与现场管线接通。4、施工用电、用水业主在施工现场附近已接通自来水水管，施工用水由业主指定就近在现有管线上接通引至施工现场各用水电即可。三、工程特点工期紧：本工程工期紧，所以必须合理安排钢结构吊装方案，以保证工程如期竣工。三、主要编制依据1、国投新登郑州煤业有限公司摩托车棚工程钢结构厂房图纸。2、《建筑结构荷载设计规范》（GB50009-2012）3、《钢结构设计规范》（GB50017-2014）4、《钢结构工程施工验收规范》（GB50205-2012）5、《门式刚架轻型房屋钢结构技术规程》（CECS102：20...
