吊钩式电动双梁桥式起重机技术规格书资料VIP免费

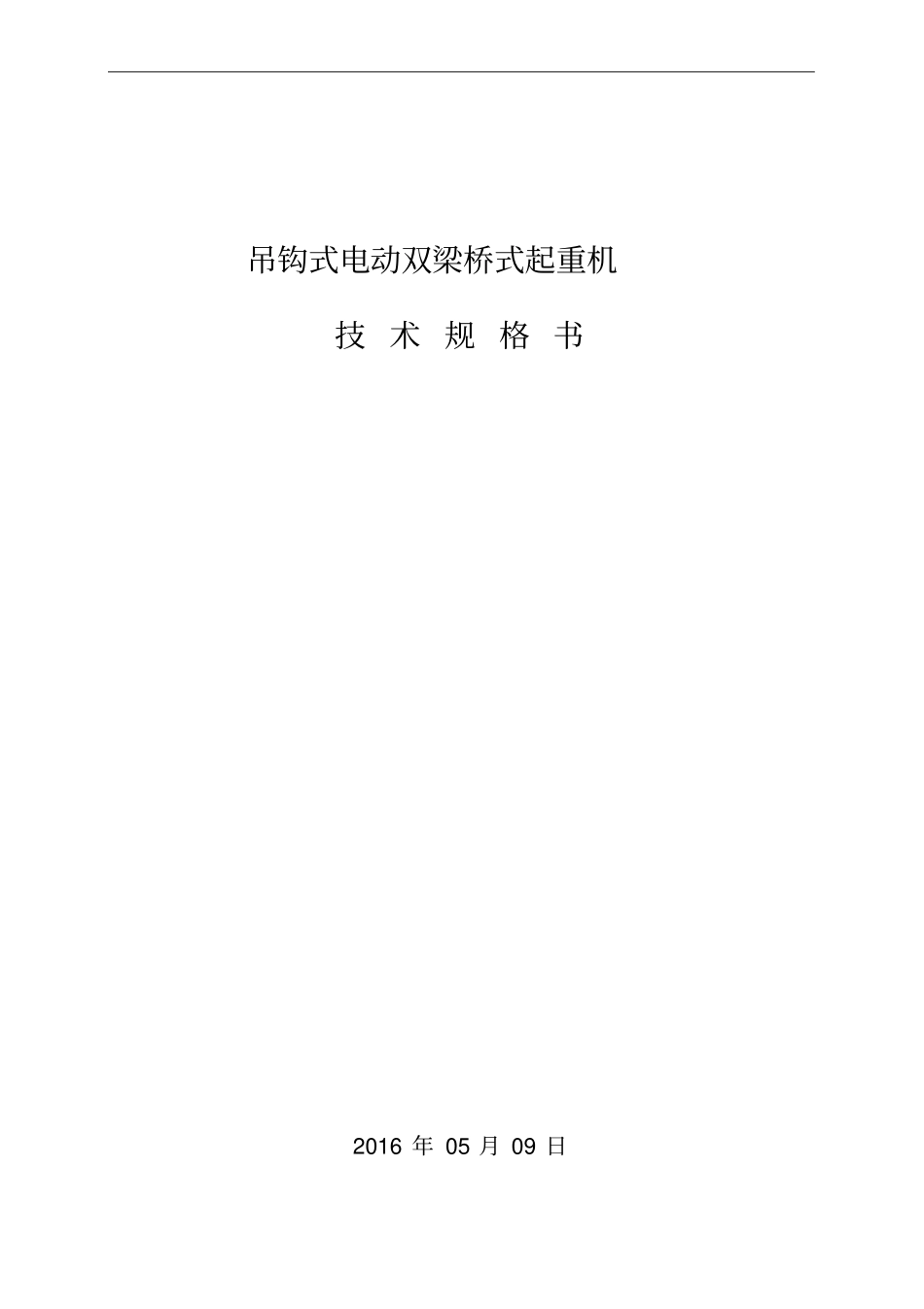

吊钩式电动双梁桥式起重机技术规格书资料_第1页
1/9

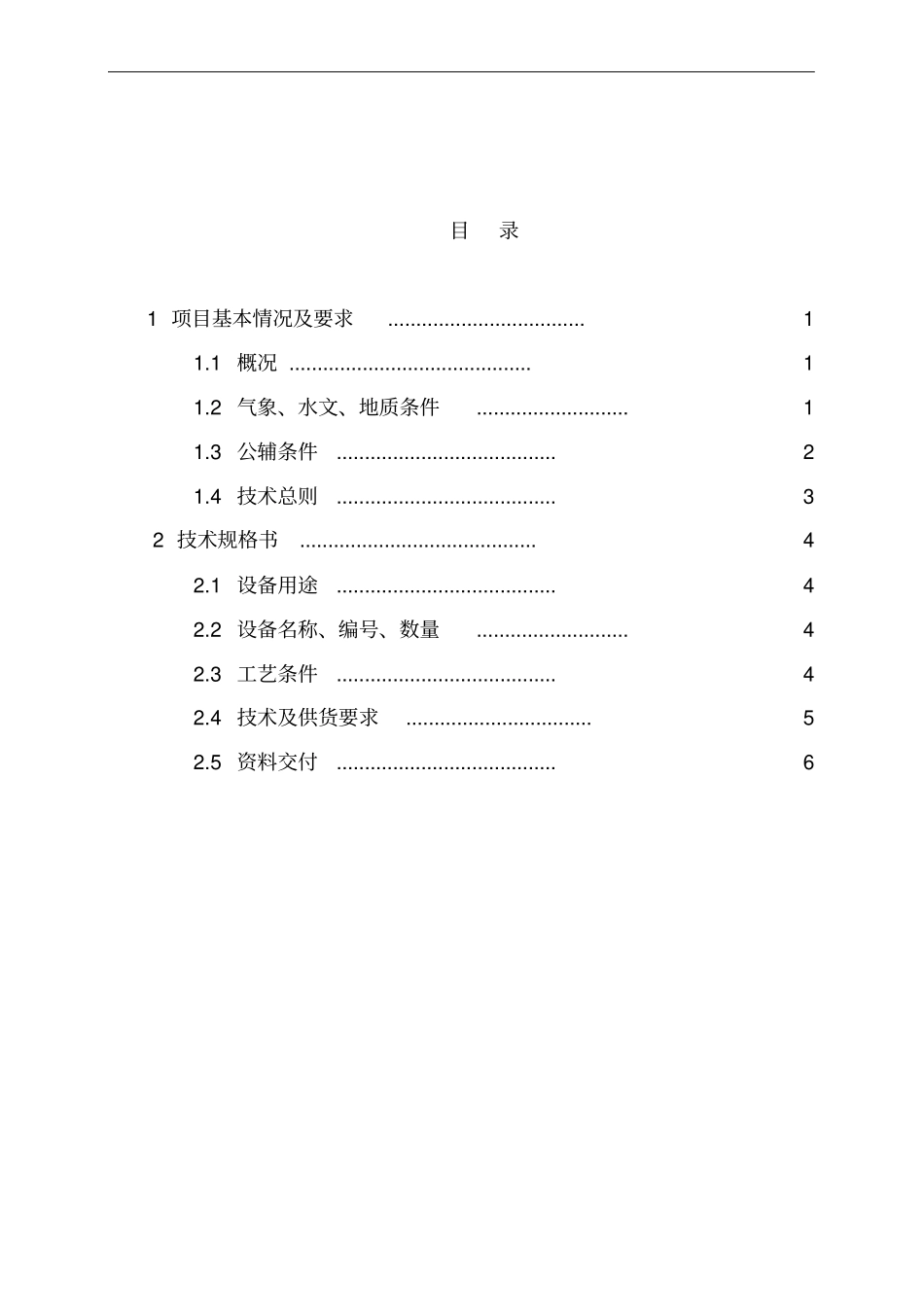

吊钩式电动双梁桥式起重机技术规格书资料_第2页
2/9
吊钩式电动双梁桥式起重机技术规格书资料_第3页
3/9
吊钩式电动双梁桥式起重机技术规格书2016年05月09日目录1项目基本情况及要求...................................11.1概况...........................................11.2气象、水文、地质条件...........................11.3公辅条件.......................................21.4技术总则.......................................32技术规格书..........................................42.1设备用途.......................................42.2设备名称、编号、数量...........................42.3工艺条件.......................................42.4技术及供货要求.................................52.5资料交付.......................................611项目基本情况及要求1.1概况济宁宝钢气体有限公司投资建设30000Nm3/h焦炉煤气制氢及清洁燃气项目。本设备是为上述项目服务的。项目建设地点位于济宁市金乡县胡集镇济宁市化学工业开发区内。1.2气象、水文、地质条件胡集镇大地构造上属于华北台坳的一部分,地质条件及地质构造不太复杂,地震活动的频率和强度均较低。从地壳结构来看,当地地壳厚度变化较小。项目场址地貌属黄河冲积堆积平原的下游,地势平坦。根据中国科学院地球物理研究所1958年公布的地震烈度资料及《中国地震烈度区划图(1990)》,金乡县地震烈度基本值为Ⅵ度,历史最大震级为3.8级,本工程抗震设防按Ⅵ度考虑。本项目用地属第II建筑气候区的IIA区,温带大陆性季风气候。该区四季分明、冷暖干燥显著。冬季较长且寒冷干燥,夏季较炎热湿润,降水量相对集中;气温年温差较大,日照较丰富;春、秋季短促,气温变化剧烈;春季雨雪稀少,多大风风沙天气,夏季多冰雹和雷暴。(1)气温:全县年平均气温14.1℃年平均最高气温19.5℃极端最高温度40.2℃极端最低温度-15.2℃(2)湿度:年平均相对湿度69%2(3)大气压:年平均气压1012.3hpa最高绝对大气压1027.9hpa最低绝对大气压997hpa(4)风向、风速:夏季主导风向频率SE冬季主导风向频率NE全年主风向SE(5)降雨量:年平均降水量631.2mm年最大降水量921.4mm年最小降水量328.7mm(6)其他:年平均雾日数23.5天年最多雾日数57天年最大积雪厚度200mm年平均日照2096.4小时1.3公辅条件(1)工业新水,由界区外提供温度常温压力≥0.3MPag(2)循环水,由新建循环水装置提供温度32℃3压力0.3MPag(3)软水,由项目内自产,开工用软水约8m3,,界区外提供。温度常温压力0.3MPag(4)电,由园区提供双回路10kV电源送至项目界区东侧,双回路,经项目配电室调压后提供以下电源:频率50Hz电压(三相)10kV(三相)380V(单相)220V(5)蒸汽,由园区蒸汽管网提供0.8MPag饱和蒸汽送至项目界区东侧。0.8MPag饱和(6)氮气,由本项目新建氮气气化站提供,原料液氮外购。压力0.6MPa温度常温纯度99.9%(7)仪表压缩空气,由本项目新建空压站提供,备用气为氮气。压力0.6MPag温度常温1.4技术总则供货厂家所提供的设备要成熟、稳定、可靠;零部件要标准化、通用4化、系列化。供货厂家所提供的设备应不低于中华人民共和国对该类设备的现行标准要求。设计、制造、使用说明等技术文件中应采用国际标准计量单位;投标设备所有计量单位均采用公制。所提供的文件必须为中文版。投标人需说明保证产品质量的手段和措施。2技术规格书2.1设备用途本类设备主要用于“济宁宝钢气体有限公司30000Nm3/h焦炉煤气制氢及清洁燃气项目”中压缩机厂房中的压缩机等设备进行检修吊装。2.2设备名称、编号、数量设备名称:吊钩式电动双梁桥式起重机设备编号:CR-9801设备数量:1台2.3工艺条件类别参数备注位号CR-9801检修最大件重量压缩机电机18.5吨起物重量Q=8/20t设8吨副吊起物高度H=17米吊车梁顶净高17米防爆区域2区不低于DⅡCT35安装位置压缩机厂房内室内,不采暖小车运行跨距22米厂房轴线宽24米大车行走距离92米厂房轴线长93米操作方式地面操作线操使用频次不定期一次使用数小时吊钩下空间不低于15m,(净空高度)现设计厂房轨道顶面高度17m轨道最大轮压(制造厂提供)2.4技术及供货要求a)供货商根据工艺条件、参数对设备进行选型与设计,并对...
