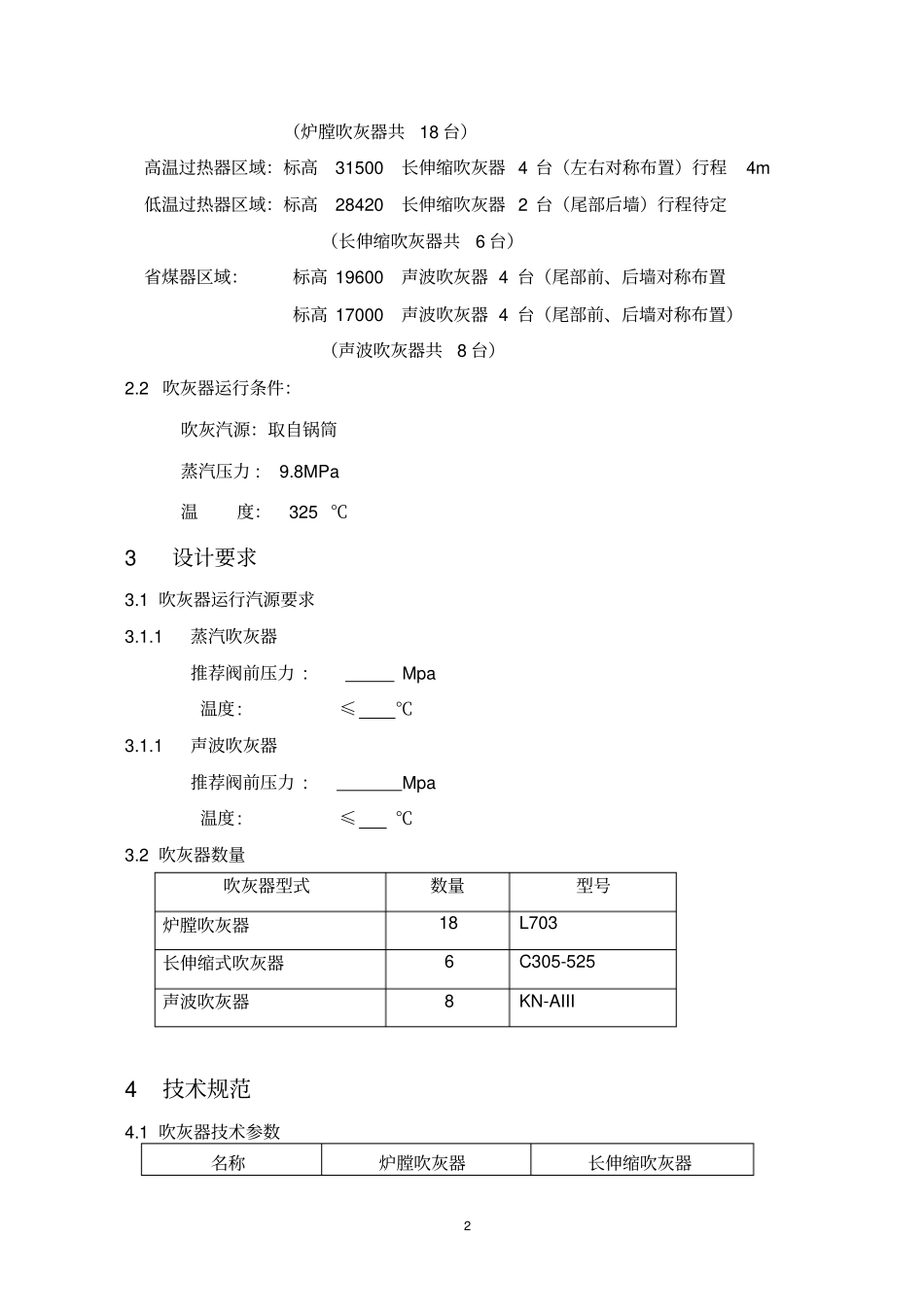

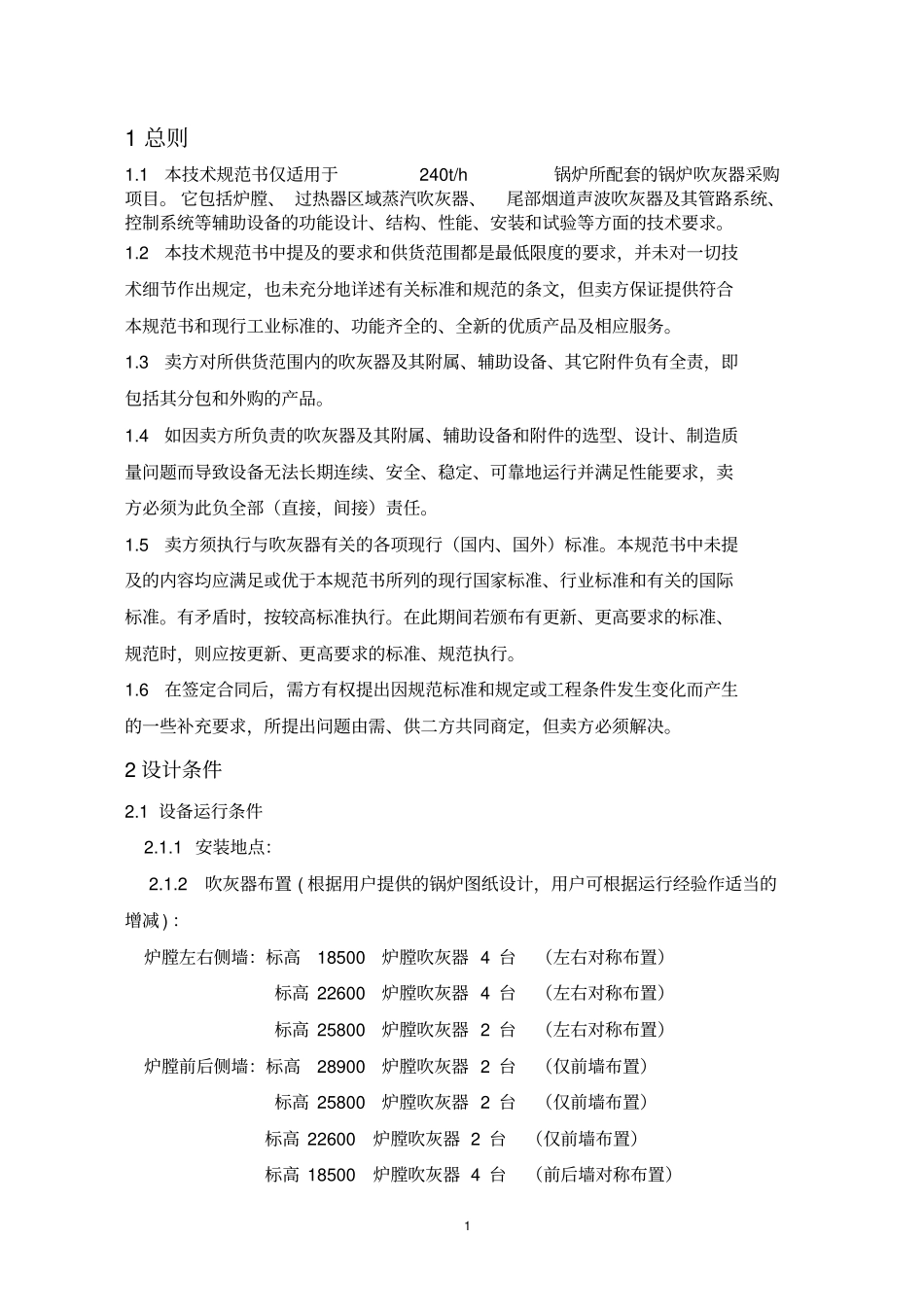

锅炉吹灰器设备采购招标技术规范书2010年5月11总则1.1本技术规范书仅适用于240t/h锅炉所配套的锅炉吹灰器采购项目。它包括炉膛、过热器区域蒸汽吹灰器、尾部烟道声波吹灰器及其管路系统、控制系统等辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本技术规范书中提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但卖方保证提供符合本规范书和现行工业标准的、功能齐全的、全新的优质产品及相应服务。1.3卖方对所供货范围内的吹灰器及其附属、辅助设备、其它附件负有全责，即包括其分包和外购的产品。1.4如因卖方所负责的吹灰器及其附属、辅助设备和附件的选型、设计、制造质量问题而导致设备无法长期连续、安全、稳定、可靠地运行并满足性能要求，卖方必须为此负全部（直接，间接）责任。1.5卖方须执行与吹灰器有关的各项现行（国内、国外）标准。本规范书中未提及的内容均应满足或优于本规范书所列的现行国家标准、行业标准和有关的国际标准。有矛盾时，按较高标准执行。在此期间若颁布有更新、更高要求的标准、规范时，则应按更新、更高要求的标准、规范执行。1.6在签定合同后，需方有权提出因规范标准和规定或工程条件发生变化而产生的一些补充要求，所提出问题由需、供二方共同商定，但卖方必须解决。2设计条件2.1设备运行条件2.1.1安装地点：2.1.2吹灰器布置(根据用户提供的锅炉图纸设计，用户可根据运行经验作适当的增减)：炉膛左右侧墙：标高18500炉膛吹灰器4台（左右对称布置）标高22600炉膛吹灰器4台（左右对称布置）标高25800炉膛吹灰器2台（左右对称布置）炉膛前后侧墙：标高28900炉膛吹灰器2台（仅前墙布置）标高25800炉膛吹灰器2台（仅前墙布置）标高22600炉膛吹灰器2台（仅前墙布置）标高18500炉膛吹灰器4台（前后墙对称布置）2（炉膛吹灰器共18台）高温过热器区域：标高31500长伸缩吹灰器4台（左右对称布置）行程4m低温过热器区域：标高28420长伸缩吹灰器2台（尾部后墙）行程待定（长伸缩吹灰器共6台）省煤器区域：标高19600声波吹灰器4台（尾部前、后墙对称布置标高17000声波吹灰器4台（尾部前、后墙对称布置）（声波吹灰器共8台）2.2吹灰器运行条件：吹灰汽源：取自锅筒蒸汽压力:9.8MPa温度：325℃3设计要求3.1吹灰器运行汽源要求3.1.1蒸汽吹灰器推荐阀前压力:Mpa温度:≤℃3.1.1声波吹灰器推荐阀前压力:Mpa温度:≤℃3.2吹灰器数量吹灰器型式数量型号炉膛吹灰器18L703长伸缩式吹灰器6C305-525声波吹灰器8KN-AIII4技术规范4.1吹灰器技术参数名称炉膛吹灰器长伸缩吹灰器3吹灰器安装部位炉膛过热器型号适用介质蒸汽蒸汽蒸汽引出点锅筒锅筒蒸汽压力9.8MPa9.8MPa蒸汽温度325℃325℃蒸汽耗量（kg/min）kg/min（1圈）kg/min行程（mm）（参考）267mm3200mm/5000mm行进速度(m/min)m/mmm/min转速(r/min)rpmrpm单台运行时间（min）minmin喷嘴数量喷嘴口径（mm）电机型号电机功率(KW)KWrpmKWrpm电机电压(V)380380电机防护等级IP54IP54阀后压力（Mpa）MPaMPa最小阀前压（MPa）MPaMPa阀芯材料2Cr13堆焊钴鉻钨2Cr13堆焊钴鉻钨喷头材料1Cr18Ni9Ti1Cr18Ni9Ti内管材料1Cr18Ni9Ti1Cr18Ni9Ti外管材料20CrMnTi15CrMo有效吹扫半径(mm)mmmm吹灰器单台重（Kg）KgKg4.2声波式吹灰器技术规范产品名称声波吹灰器吹灰器安装地点尾部烟道适用介质蒸汽蒸汽引出点锅筒，与伸缩式吹灰器管道共用蒸汽源压力（MPa）MPa4蒸汽温度（℃）325℃声源频宽（Hz）HZ声压级（dB）Db有效吹扫时间(s)S作用范围（m）不小于径向m,纵向m适宜温度（℃）≤800℃耗汽量（kg/min）Kg/min电机型号电机功率(KW)KW电机电压(V)220V电机防护等级IP54发声器单台重量（Kg）Kg4.3型炉膛式吹灰器产品要求炉膛吹灰器是一种短伸缩吹灰器,主要用于吹扫锅炉水冷壁管上的结灰和结渣。它被焊接在锅炉墙箱套管上，不需要专门的支撑和检修平台，仅有人行平台就行。4.3.1设备组成说明：吹灰器阀门（鹅颈阀，带配偶法兰）开始至炉墙接口密封箱止，主要包括鹅颈阀、吹灰枪与喷嘴、减速传动机构与电动机、支承板、电器控制机构、防护罩板等。产品在厂内组装完毕...
