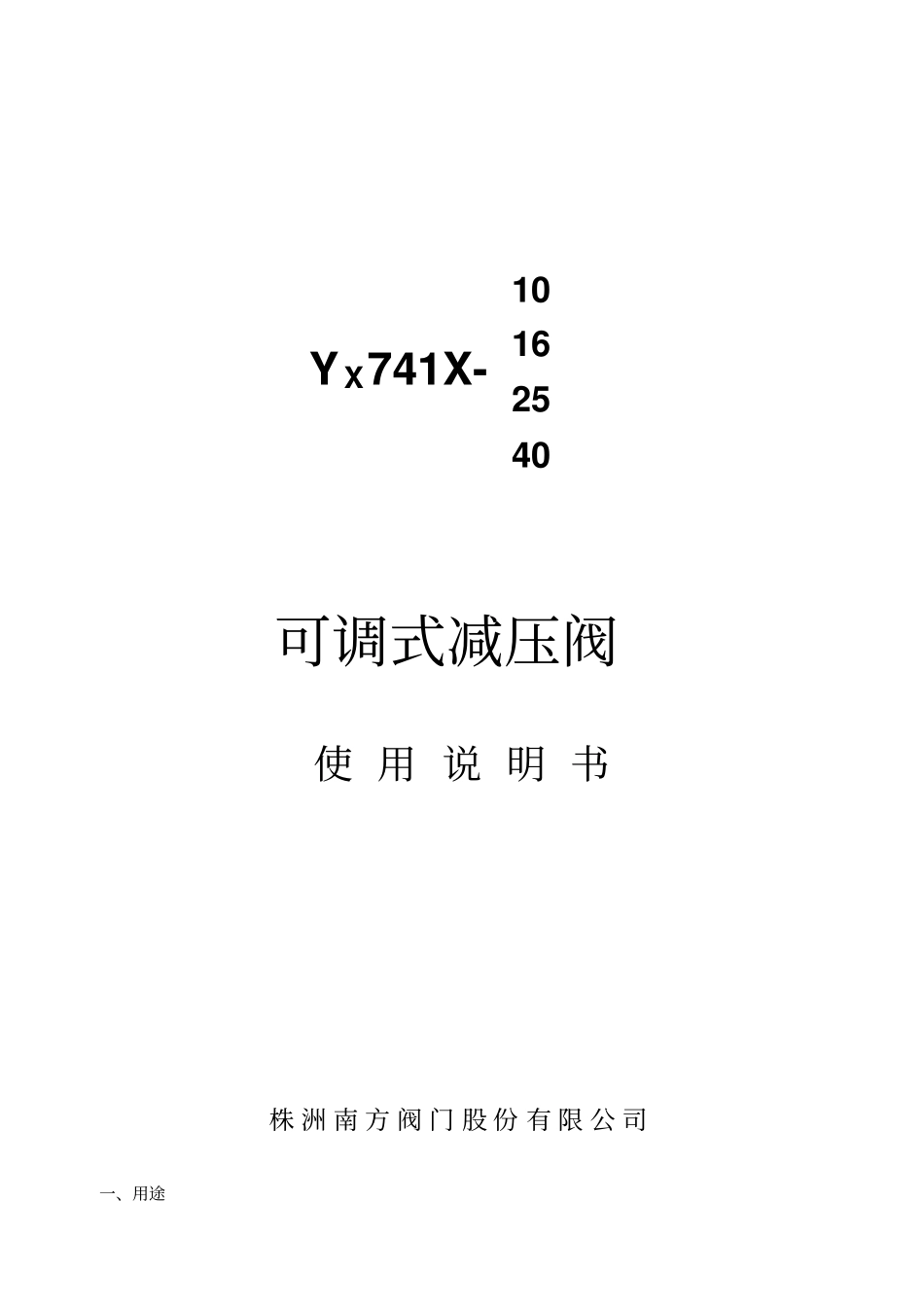

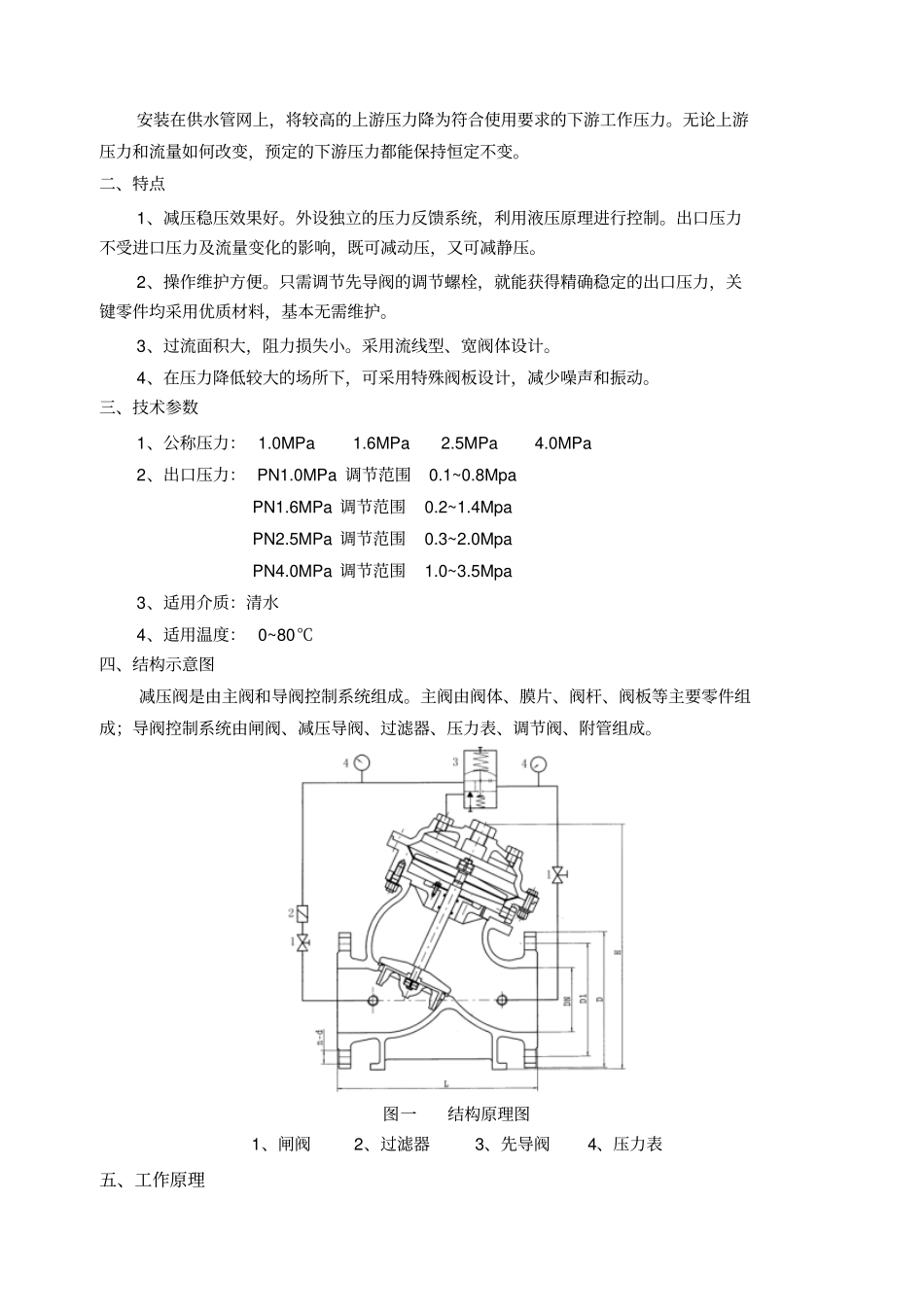

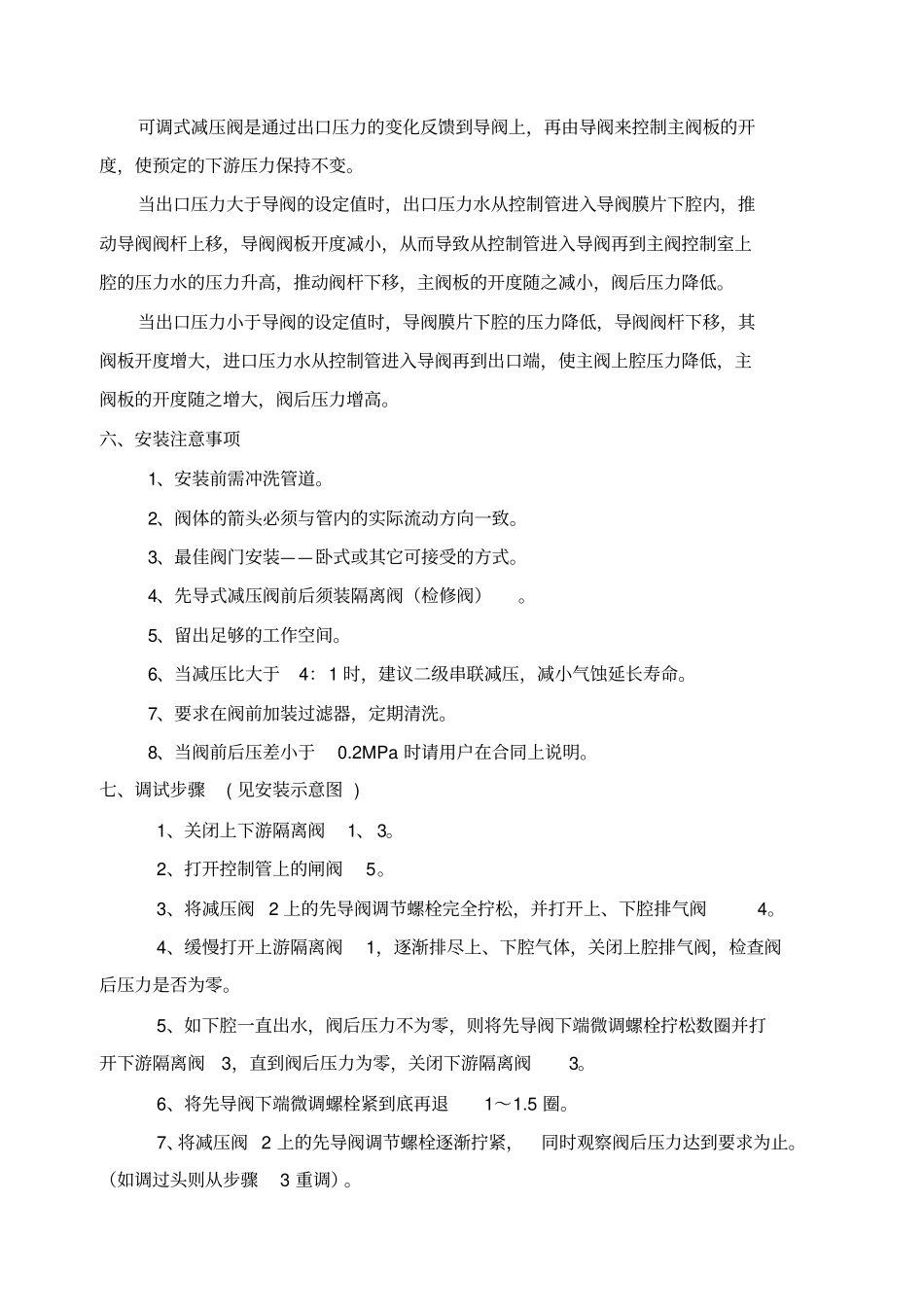

YX741X-可调式减压阀使用说明书株洲南方阀门股份有限公司一、用途10162540安装在供水管网上，将较高的上游压力降为符合使用要求的下游工作压力。无论上游压力和流量如何改变，预定的下游压力都能保持恒定不变。二、特点1、减压稳压效果好。外设独立的压力反馈系统，利用液压原理进行控制。出口压力不受进口压力及流量变化的影响，既可减动压，又可减静压。2、操作维护方便。只需调节先导阀的调节螺栓，就能获得精确稳定的出口压力，关键零件均采用优质材料，基本无需维护。3、过流面积大，阻力损失小。采用流线型、宽阀体设计。4、在压力降低较大的场所下，可采用特殊阀板设计，减少噪声和振动。三、技术参数1、公称压力：1.0MPa1.6MPa2.5MPa4.0MPa2、出口压力：PN1.0MPa调节范围0.1~0.8MpaPN1.6MPa调节范围0.2~1.4MpaPN2.5MPa调节范围0.3~2.0MpaPN4.0MPa调节范围1.0~3.5Mpa3、适用介质：清水4、适用温度：0~80℃四、结构示意图减压阀是由主阀和导阀控制系统组成。主阀由阀体、膜片、阀杆、阀板等主要零件组成；导阀控制系统由闸阀、减压导阀、过滤器、压力表、调节阀、附管组成。图一结构原理图1、闸阀2、过滤器3、先导阀4、压力表五、工作原理可调式减压阀是通过出口压力的变化反馈到导阀上，再由导阀来控制主阀板的开度，使预定的下游压力保持不变。当出口压力大于导阀的设定值时，出口压力水从控制管进入导阀膜片下腔内，推动导阀阀杆上移，导阀阀板开度减小，从而导致从控制管进入导阀再到主阀控制室上腔的压力水的压力升高，推动阀杆下移，主阀板的开度随之减小，阀后压力降低。当出口压力小于导阀的设定值时，导阀膜片下腔的压力降低，导阀阀杆下移，其阀板开度增大，进口压力水从控制管进入导阀再到出口端，使主阀上腔压力降低，主阀板的开度随之增大，阀后压力增高。六、安装注意事项1、安装前需冲洗管道。2、阀体的箭头必须与管内的实际流动方向一致。3、最佳阀门安装——卧式或其它可接受的方式。4、先导式减压阀前后须装隔离阀（检修阀）。5、留出足够的工作空间。6、当减压比大于4：1时，建议二级串联减压，减小气蚀延长寿命。7、要求在阀前加装过滤器，定期清洗。8、当阀前后压差小于0.2MPa时请用户在合同上说明。七、调试步骤(见安装示意图)1、关闭上下游隔离阀1、3。2、打开控制管上的闸阀5。3、将减压阀2上的先导阀调节螺栓完全拧松，并打开上、下腔排气阀4。4、缓慢打开上游隔离阀1，逐渐排尽上、下腔气体，关闭上腔排气阀，检查阀后压力是否为零。5、如下腔一直出水，阀后压力不为零，则将先导阀下端微调螺栓拧松数圈并打开下游隔离阀3，直到阀后压力为零，关闭下游隔离阀3。6、将先导阀下端微调螺栓紧到底再退1～1.5圈。7、将减压阀2上的先导阀调节螺栓逐渐拧紧，同时观察阀后压力达到要求为止。（如调过头则从步骤3重调）。8、缓慢打开下游隔离阀3，检查阀后压力，如压力降低则适当拧紧先导阀调节螺栓，反之则适当拧松先导阀调节螺栓，直到动压与调定静压相符为止。9、缓慢关闭下游隔离阀3，检查阀后压力，如压力高于原调定压力，则将减压阀2上先导阀的调节螺栓退到底，再打开下游隔离阀3，阀后压力为零后，关闭下游隔离阀3，从步骤7开始重调。10、总之，要在静态时从低往高调。八、结构尺寸公称通径DNLHDD1n-d参考重量Kg1.0MPa1.6MPa2.5MPa4.0MPa1.0MPa1.6MPa2.5MPa4.0MPa1.0MPa1.6MPa2.5MPa4.0MPa1.0MPa1.6MPa2.5MPa4.0MPa502402402502652701651651651251251254-184-184-1817653003003003401851851851451451454-184-188-1826803103103103404002002002001601601608-188-188-18361003203203503704402202202352351801801901908-188-188-228-22521253903904004104204602502502702702102102202208-188-188-268-26701504604604704705002852853003002402402502508-228-228-268-261092005005405405605606403403403603752952953103208-2212-2212-2612-3015325061064067067068039540542545035035537038512-2212-2612-3012-3323030070075080080086082044546048540041043012-2212-2616-3044235080080085082090094095050552055546047049016-2216-2616-335904009309809309...
