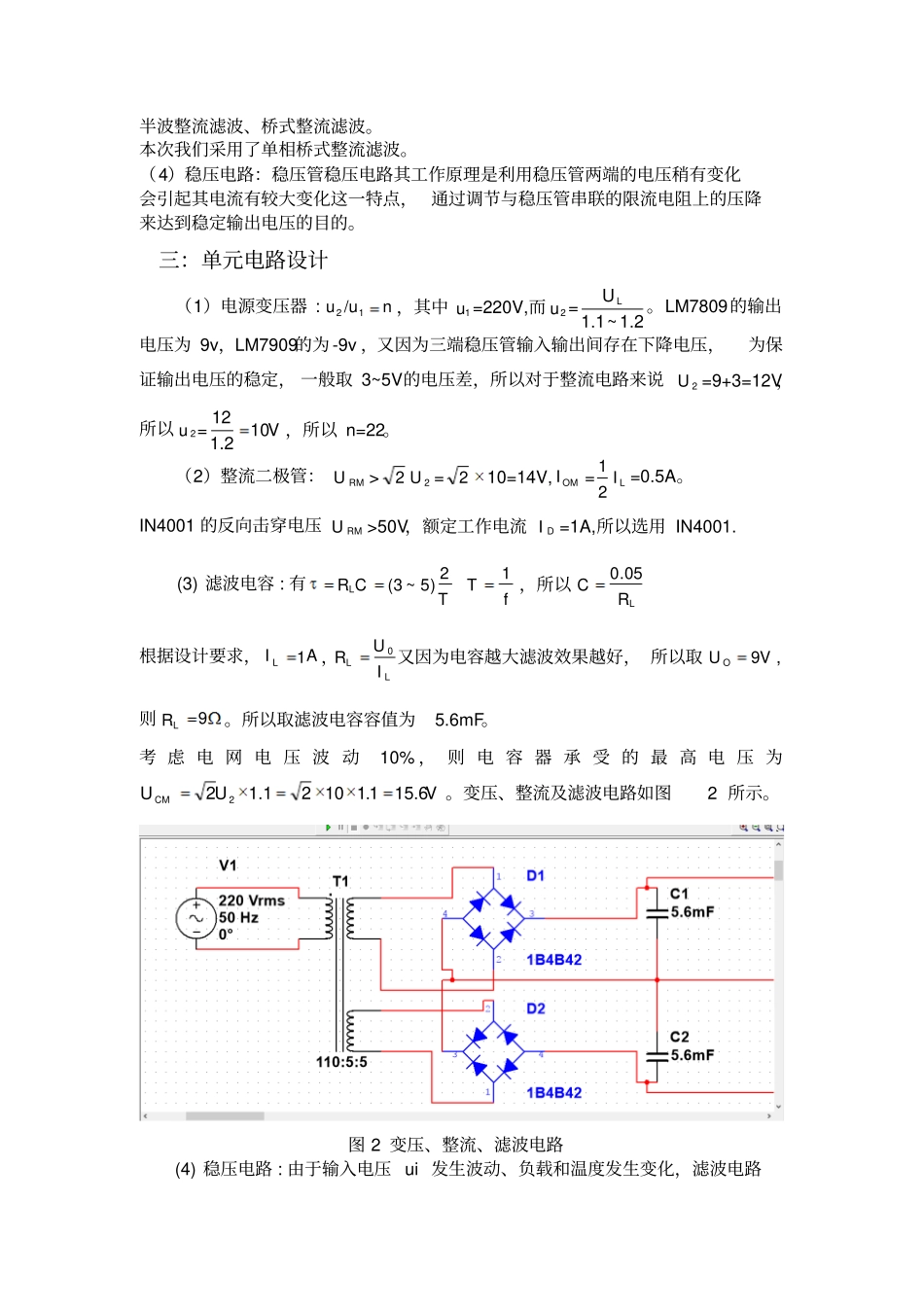

模拟电子技术课程设计可调直流稳压电源设计报告摘要：通过直流稳压电源将交流电变换成所需要的稳定的直流电压。单向交流电源经电源变压器降压后，再经过整流滤波可获得低电压小功率的直流电源。由于交流电有小幅度的变化，所以必须将整流滤波后的电压稳定后再提供给负载，使负载上直流电源电压受影响程度最小。所以直流稳压电源包括变压、整流、滤波、稳压四部分。一：设计任务与要求1.输出可调电压9～12V，-9～-12V。2.输出电流为1A。二：设计原理直流稳压电源是一种将220V工频交流电转换成稳压输出的直流电的装置。稳压电源由电源变压器、整流电路、滤波电路和稳压电路四个部分组成，如图1所示。图1稳压电源的组成框图及整流与稳压过程其中，电源变压器：是降压变压器，它的作用是将220V的交流电压变换成整流滤波电路所需要的交流电压。n/uu12，n为变压比。整流电路：利用单向导电元件将50Hz的交流电变成脉动的直流电。滤波电路：滤掉整流电路输出的电压中的交流成分。滤波电路除掉较大的波纹成分，输出波纹较小的直流电压。常用的整流滤波电路有全波整流滤波、半波整流滤波、桥式整流滤波。本次我们采用了单相桥式整流滤波。（4）稳压电路：稳压管稳压电路其工作原理是利用稳压管两端的电压稍有变化会引起其电流有较大变化这一特点，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出电压的目的。三：单元电路设计（1）电源变压器:n/uu12，其中1u=220V,而2u=1.2~1.1UL。LM7809的输出电压为9v，LM7909的为-9v，又因为三端稳压管输入输出间存在下降电压，为保证输出电压的稳定，一般取3~5V的电压差，所以对于整流电路来说2U=9+3=12V，所以2u=V101.212，所以n=22。（2）整流二极管：RMU>22U=210=14V,OMI=LI21=0.5A。IN4001的反向击穿电压RMU>50V，额定工作电流DI=1A,所以选用IN4001.(3)滤波电容:有TCRL2)5~3(fT1，所以LRC05.0根据设计要求，AIL1，LLIUR0又因为电容越大滤波效果越好，所以取VUO9,则9LR。所以取滤波电容容值为5.6mF。考虑电网电压波动10%，则电容器承受的最高电压为VUUCM6.151.11021.122。变压、整流及滤波电路如图2所示。图2变压、整流、滤波电路(4)稳压电路:由于输入电压ui发生波动、负载和温度发生变化，滤波电路输出的直流电压会随着变化。因此，为了维持输出电压稳定不变，则加一级稳压电路。稳压电路的作用是当外界因素（电网电压、负载、环境温度）发生变化时，使输出直流电压不受影响，维持稳定的输出。稳压电路一般采用集成稳压器和一些外围器件组成。采用集成稳压器的稳压电路具有性能稳定、结构简单等优点。本次设计采用三端可调稳压器LM7809和LM7909。LM7809的特点：最大输出电流1.5A,输出电压9V。LM7909的特点：最大输出电流1.5A，输出电压-9V。由于本次设计的要求是输出可调电压9~12v，-12~-9v，所以在LM7809、LM7909的输出后接定值电阻和电位器来扩大输出电压，通过调节电位器来改变输出电压值。根据公式OOURRRRU31311'，OU'+OURRR3132=OU，所以OU=1+'13132OURRR。当OU输出最大值12V时，31R=0，32R=3R，所以OU=1+1/3OU'，所以3R=1/31R。我们最初取1R=500，3R=166，由于仿真结果存在稍微的偏差，最后选择3R为190。稳压电路如图3所示。图3稳压电路四：整体电路图及安装与调试按照变压、整流、滤波、稳压的设计，设计整体电路如图4所示。图4可调直流稳压电源电路图在Multisim软件对所绘电路图进行仿真，仿真结果如下。正端输出电压波形：最小值9V和最大值12V。负端输出电压波形：最小值-12v，最大值-9v。各分电路的输出波形如下：变压电路输出波形：整流电路输出波形：滤波电路输出波形：五：设计总结这次设计工作收获颇多，对可调直流稳压电源有了更深刻的了解，掌握了选择变压器、整流二极管、滤波电容和集成稳压器来设计直流稳压电源，并了解了仿真和调试的部分知识。在电路图的设计过程当中，各个部分器件及其参数的选择都需要认真思考选择，并需要熟练掌握选用器件的管脚分配等。元器件参数的选择也经历了由不合适到合适的过程。同时因为需要在multisim软件中绘制电路图并进行仿真，所以需要对该软件非常熟悉以节省时间。硬件的制作按照流程来...
