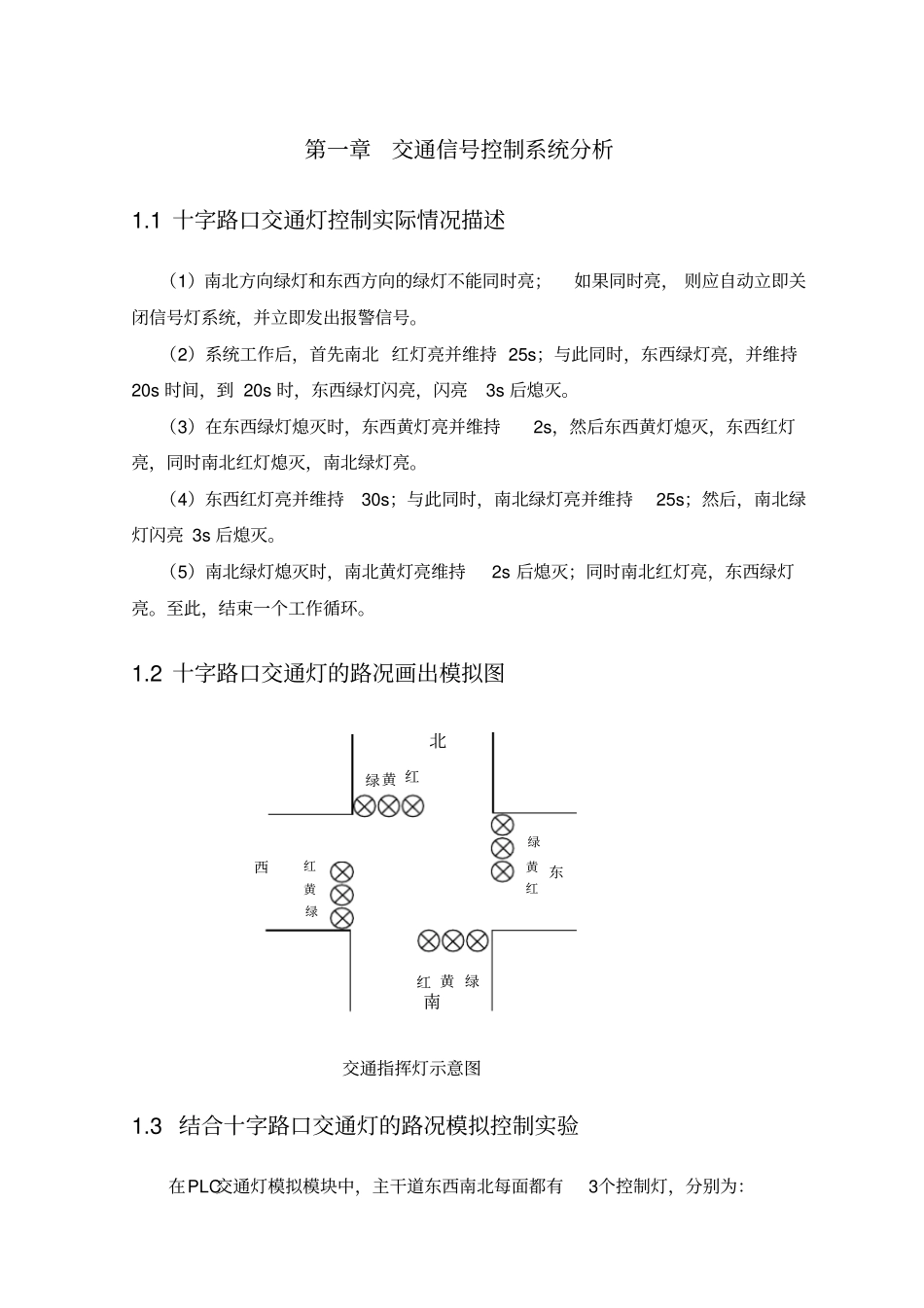

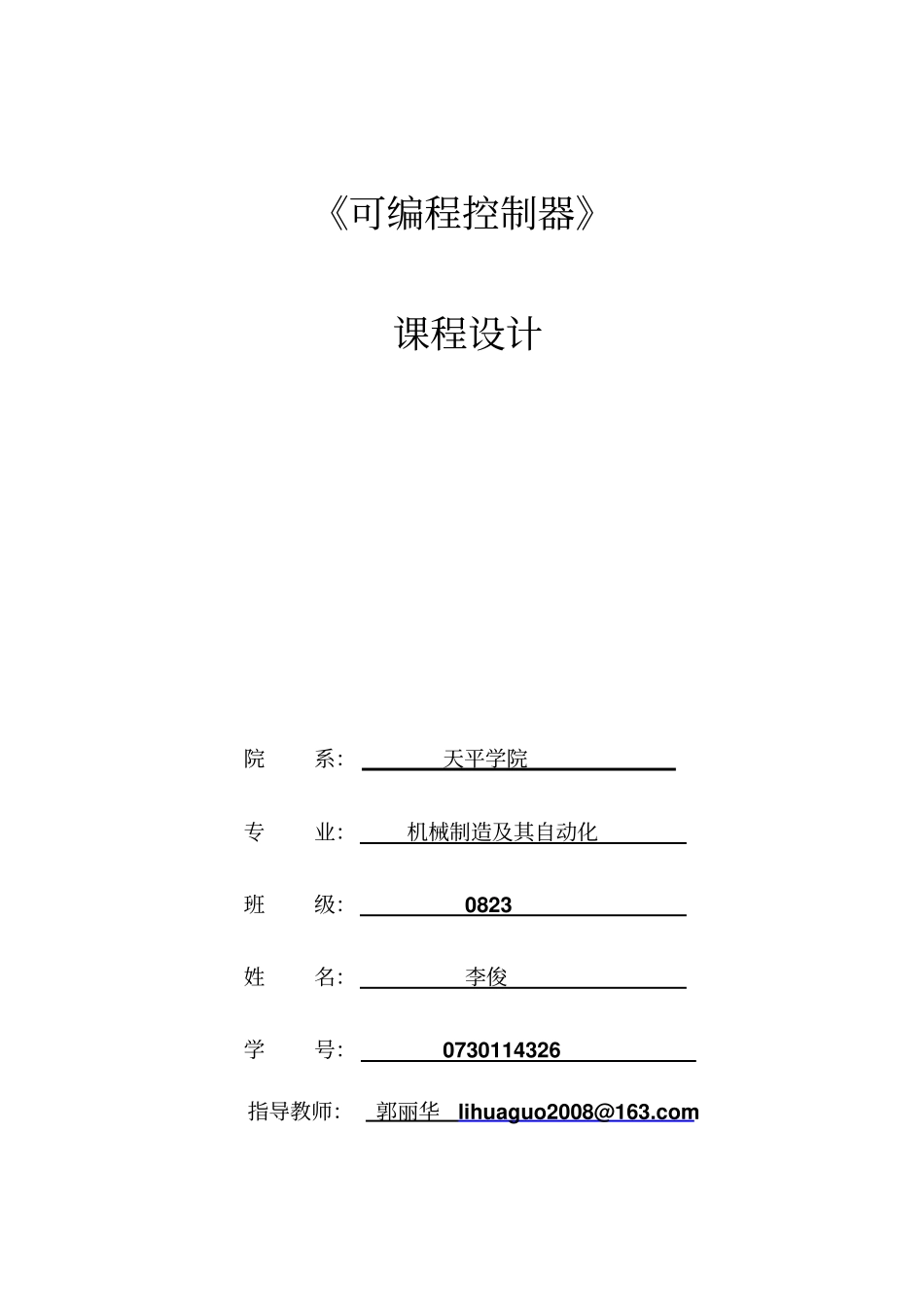

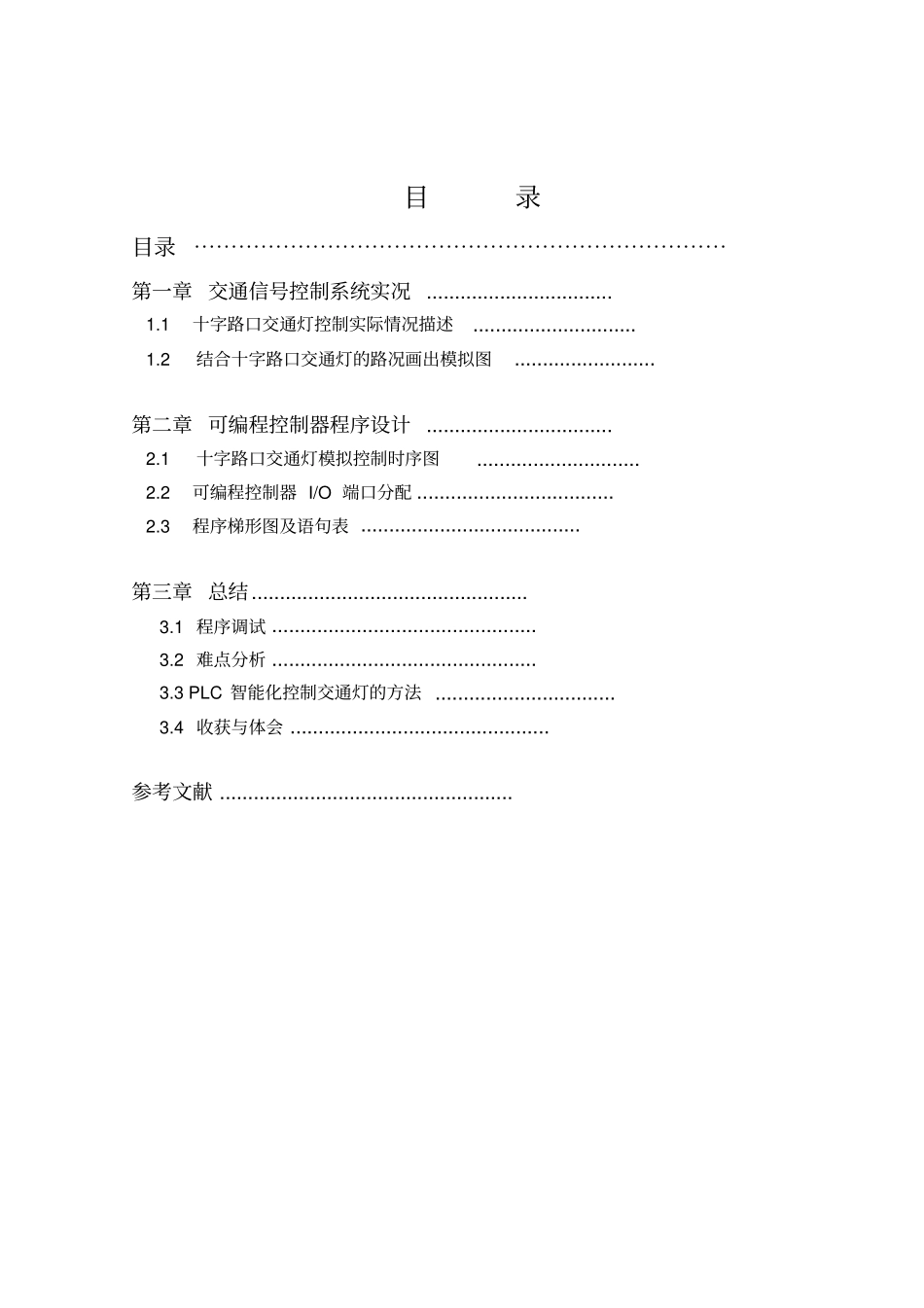

《可编程控制器》课程设计院系：天平学院专业：机械制造及其自动化班级：0823姓名：李俊学号：0730114326指导教师：郭丽华lihuaguo2008@163.com目录目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯第一章交通信号控制系统实况.................................1.1十字路口交通灯控制实际情况描述.............................1.2结合十字路口交通灯的路况画出模拟图.........................第二章可编程控制器程序设计.................................2.1十字路口交通灯模拟控制时序图.............................2.2可编程控制器I/O端口分配...................................2.3程序梯形图及语句表.......................................第三章总结.................................................3.1程序调试...............................................3.2难点分析...............................................3.3PLC智能化控制交通灯的方法................................3.4收获与体会..............................................参考文献....................................................第一章交通信号控制系统分析1.1十字路口交通灯控制实际情况描述（1）南北方向绿灯和东西方向的绿灯不能同时亮；如果同时亮，则应自动立即关闭信号灯系统，并立即发出报警信号。（2）系统工作后，首先南北红灯亮并维持25s；与此同时，东西绿灯亮，并维持20s时间，到20s时，东西绿灯闪亮，闪亮3s后熄灭。（3）在东西绿灯熄灭时，东西黄灯亮并维持2s，然后东西黄灯熄灭，东西红灯亮，同时南北红灯熄灭，南北绿灯亮。（4）东西红灯亮并维持30s；与此同时，南北绿灯亮并维持25s；然后，南北绿灯闪亮3s后熄灭。（5）南北绿灯熄灭时，南北黄灯亮维持2s后熄灭；同时南北红灯亮，东西绿灯亮。至此，结束一个工作循环。1.2十字路口交通灯的路况画出模拟图1.3结合十字路口交通灯的路况模拟控制实验在PLC交通灯模拟模块中，主干道东西南北每面都有3个控制灯，分别为：北南东西交通指挥灯示意图绿黄红绿黄红红黄绿绿红黄禁止通行灯（亮时为红色）准备禁止通行灯（亮时为黄色）直通灯（亮时为绿色）另外行人道东西南北每面都有2个控制灯,分别为：禁止通行灯（亮时为红色）直通灯（亮时为绿色）结合十字路口交通灯实际情况设计交通灯模拟控制系统如下：当交通灯系统启动开关接通时，南北向（列）和东西向（行）主干道均设有绿灯10S，绿灯闪亮2S（亮0.1灭0.1）,黄灯2S和红灯14S。当南北主干道红灯点亮时，东西住干道应依次点亮绿灯，绿灯闪亮，黄灯，反之，当东西主干道红灯点亮时，南北主干道依次点亮绿灯，绿灯闪，黄灯。南北向和东西向行人道均设为通行绿灯和禁行红灯。南北人行道通行绿灯应在南北主干道绿灯点亮时点亮，当南北主干道绿灯闪亮和黄灯点亮时南北行人道绿灯也要对应闪亮，其它时间为红灯。东西行人道通行绿灯于东西主干道绿灯点亮是点亮，当东西主干道绿灯闪亮和黄灯点亮时东西行人道绿灯也要对应闪亮，其它时间为红灯。除此之外另设两个功能，使用10个脉冲开关。实现让盲人可以方便通过十字路口和手动控制车流量。其中8个安装在人行道的两边当东西方向行走的盲人要过马路的时候，按下脉冲开关东西向行人道绿灯亮起，南北向主干道红灯闪亮，延迟10秒恢复原来的控制系统。南北向脉冲开关对应东西向功能相同，另外两个脉冲开可以控制车流量，当东西向主干道等待车量较多的时候，按下东西向控制脉冲开关，东西向主干道延长绿灯点亮时间到15秒。东西向行人道绿灯也要对应延长。南北向脉冲开关对应东西向功能相同。第二章交通灯控制系统设计2.1交通灯控制系统硬件设计2.1.1PLC智能化控制交通灯的方法传统的十字路口交通控制灯，通常是事先经过交通流量的调查，运用统计的方法将两个方向红绿灯的延时预先设置好。然而实际上交通流量的变化往往是不确定的，有的路口在不同的时段甚至可能产生很大的差异。即使是经过长期运行、适用的方案，仍然会发生这样的现象：绿灯方向几乎没有什么车辆，而红灯方向却排着长队等候通过。这种流量变化的偶然性是无...
