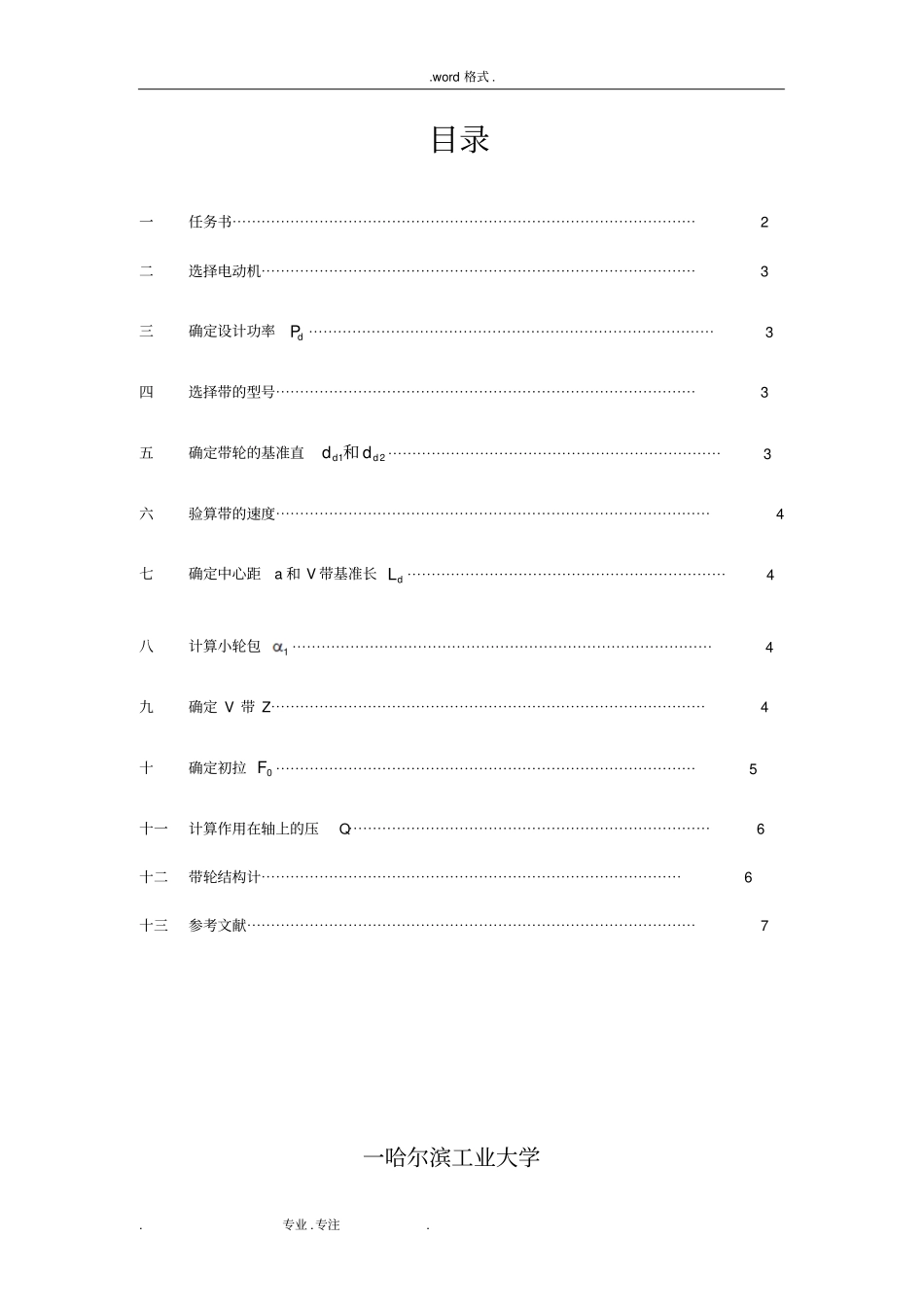

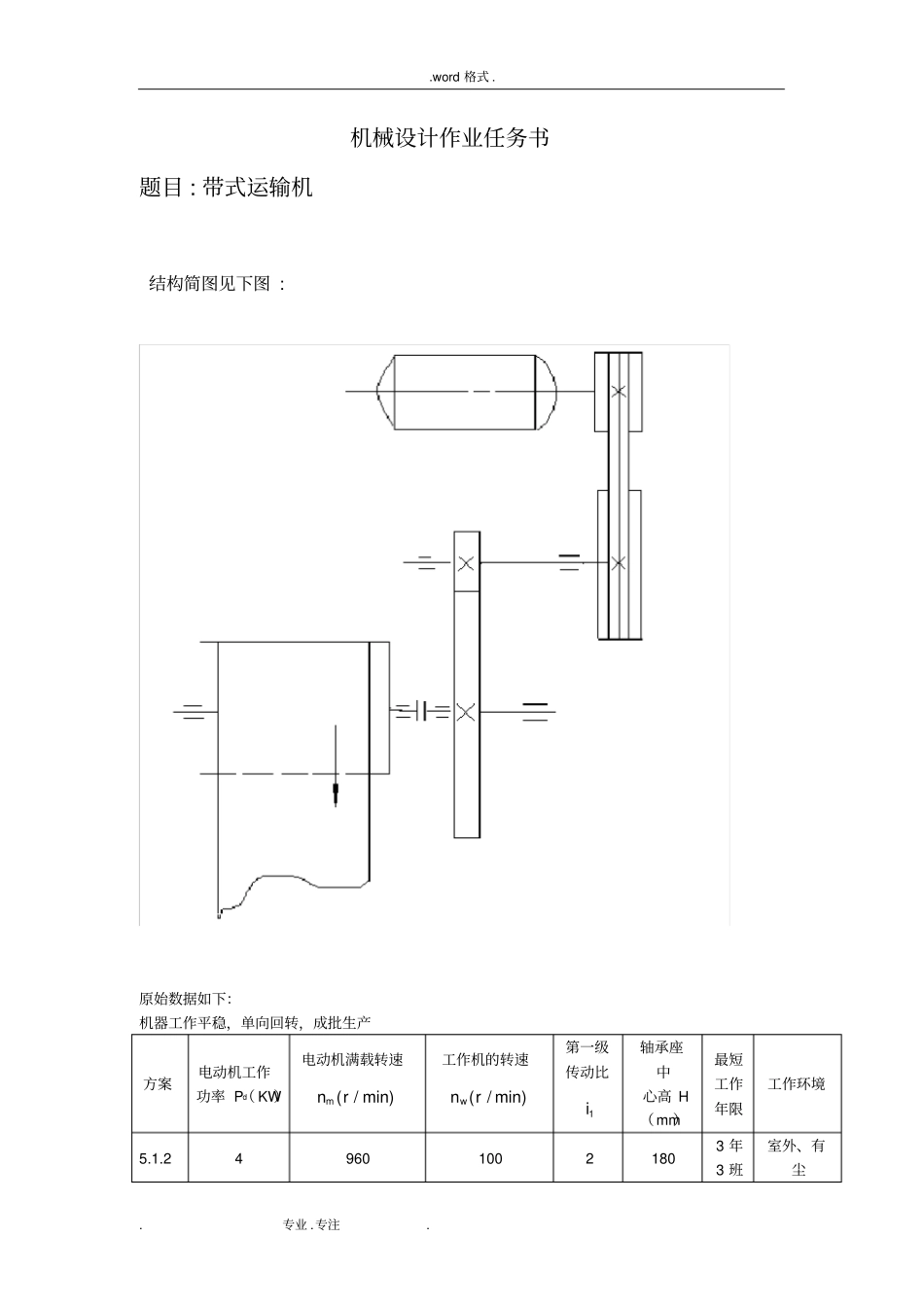

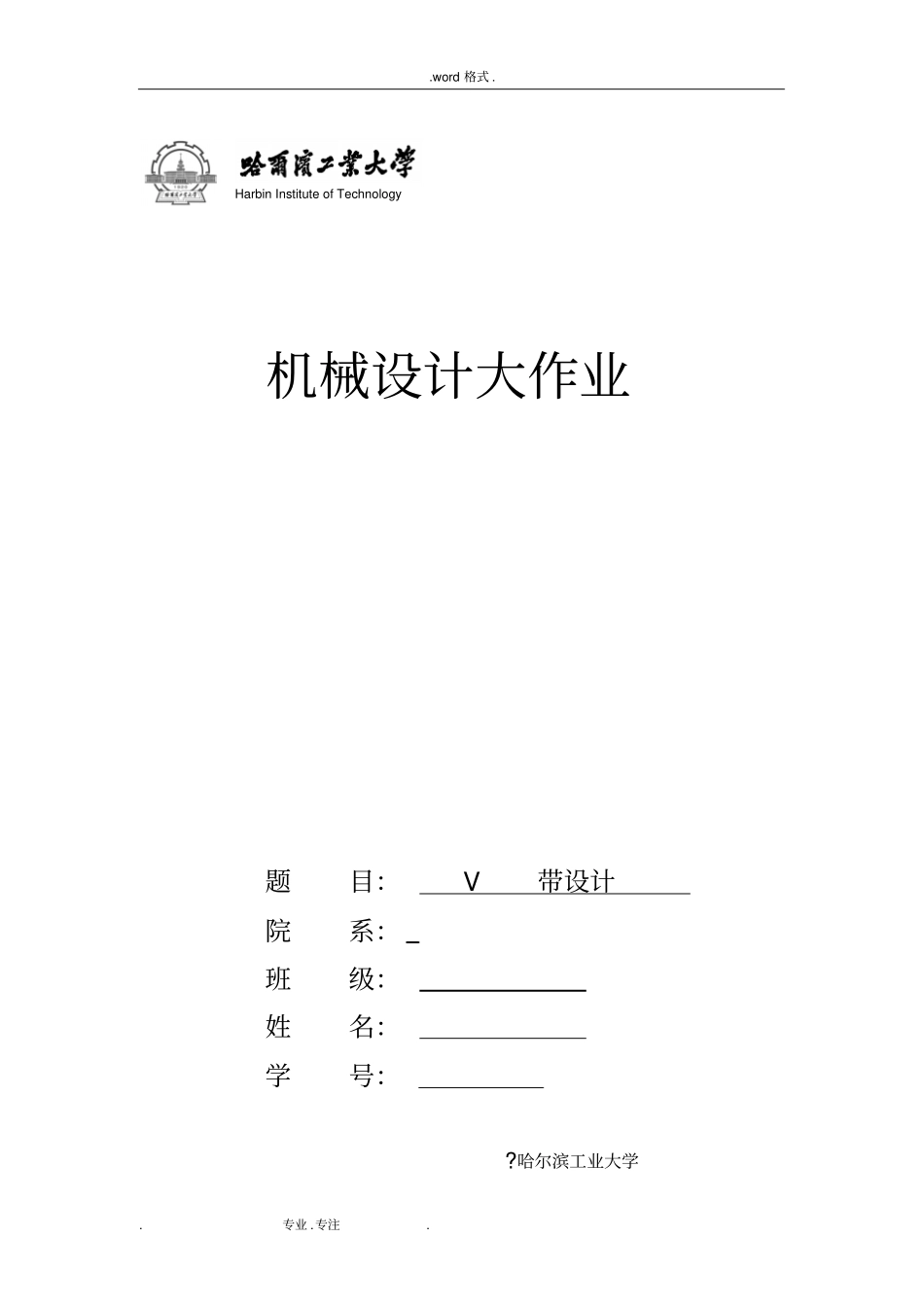

.word格式..专业.专注.HarbinInstituteofTechnology机械设计大作业题目：V带设计院系：班级：姓名：学号：?哈尔滨工业大学.word格式..专业.专注.目录一任务书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2二选择电动机⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3三确定设计功率dP⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3四选择带的型号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3五确定带轮的基准直12dddd和⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3六验算带的速度⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4七确定中心距a和V带基准长dL⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4八计算小轮包1⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4九确定V带Z⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4十确定初拉0F⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5十一计算作用在轴上的压Q⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6十二带轮结构计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6十三参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7一哈尔滨工业大学.word格式..专业.专注.机械设计作业任务书题目:带式运输机结构简图见下图:原始数据如下：机器工作平稳，单向回转，成批生产方案电动机工作功率Pd（KW）电动机满载转速(/min)mnr工作机的转速(/min)wnr第一级传动比1i轴承座中心高H（mm）最短工作年限工作环境5.1.2496010021803年3班室外、有尘.word格式..专业.专注.二选择电动机由方案图表中的数据要求，查参考文献2表15.1Y系列三相异步电动机的型号及相关数据选择可选择Y160M-6。可查得轴径为42mm,长为110mm.三确定设计功率dP设计功率是根据需要传递的名义功率、载荷性质、原动机类型和每天连续工作的时间长短等因素共同确定的，表达式如下：式中P——需要传递的名义功率——工作情况系数，按参考文献1表7.6工作情况系数选取=1.3；考虑到本装置的工作环境，值应扩大1.1倍所以四选择带的型号查看参考文献1图7.11可选取A型带。五确定带轮的基准直径12dddd和查参考文献1表7.7可得V带带轮最小基准直径mindd知A型带mindd=75mm,又由参考文献1表7.3选取小带轮基准直径：；大带轮基准直径：查教材表7.3选取大带轮基准直径；其传动比误差，故可用。六验算带的速度式中1n电动机转速；1dd——小带轮基准直径；即v=6.28m/s
