喷涂聚脲施工方案设计VIP免费

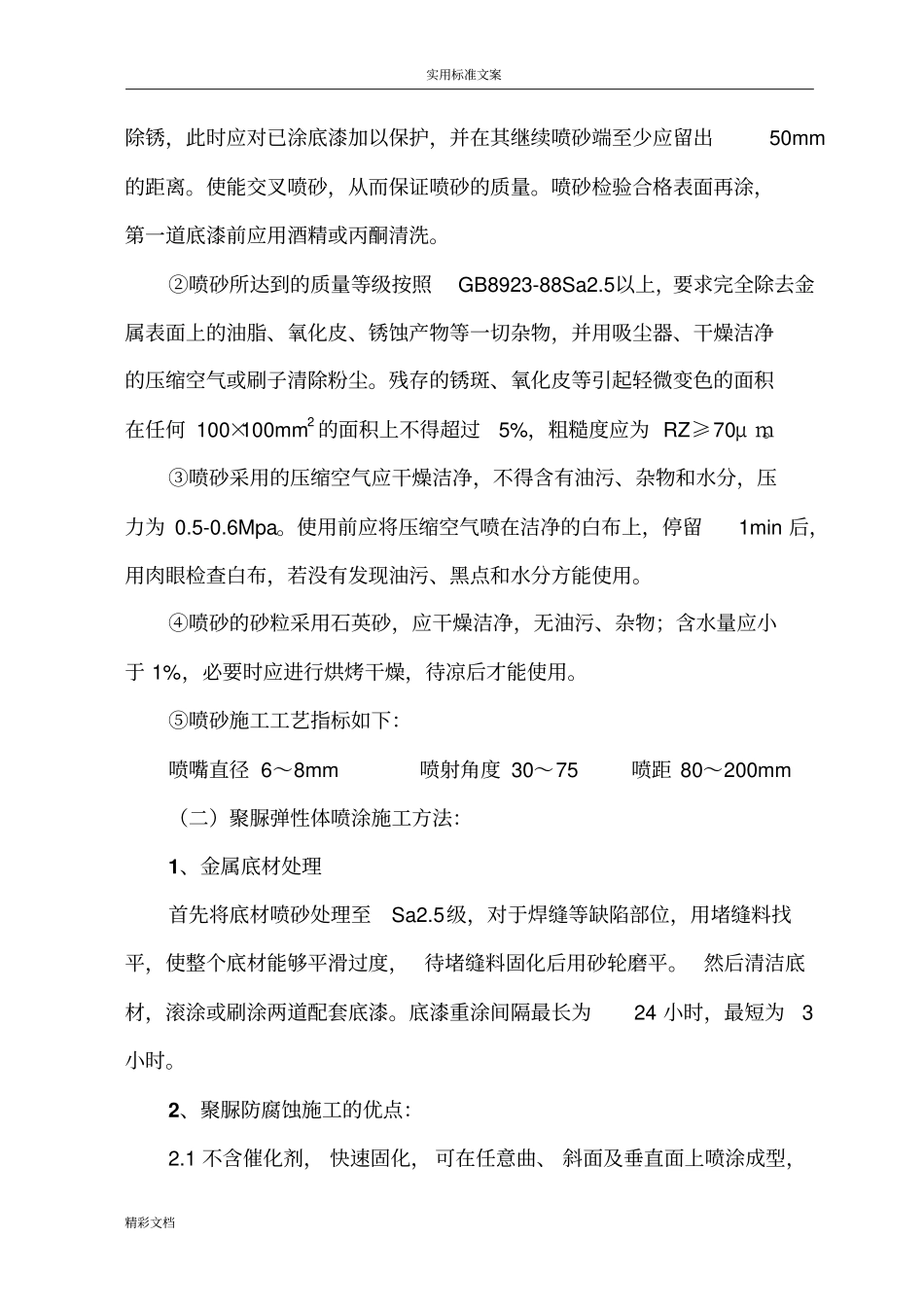

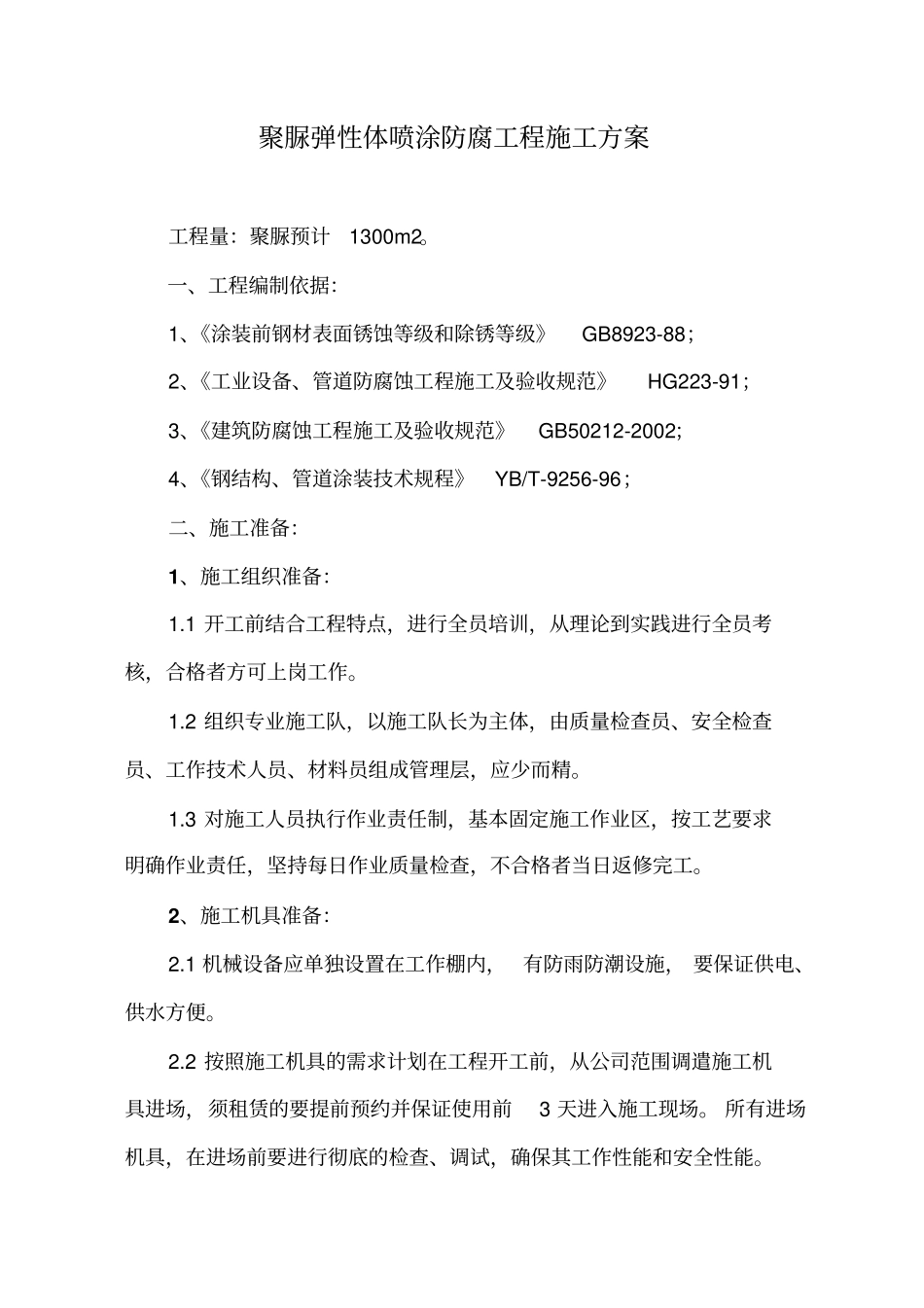

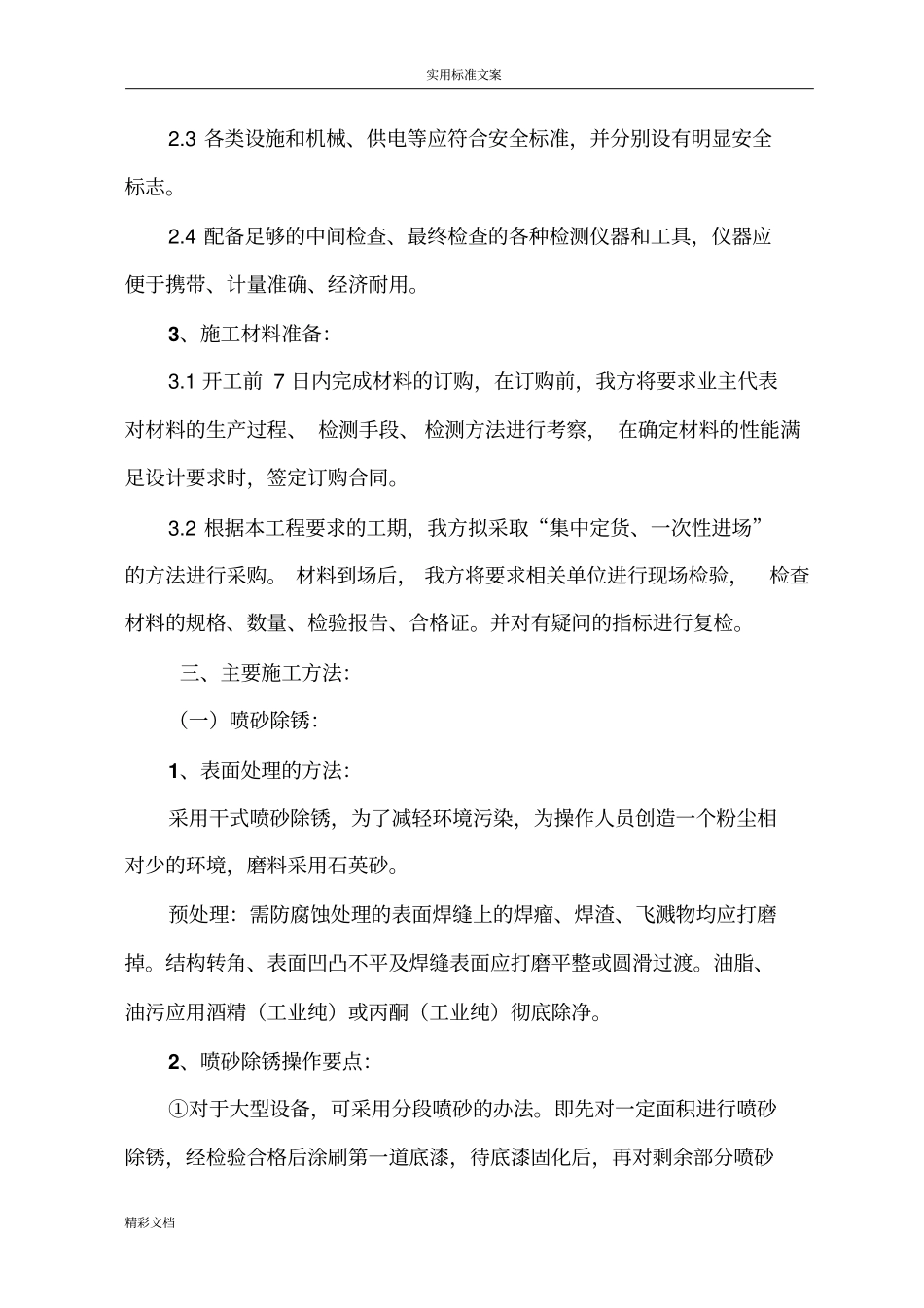

聚脲弹性体喷涂防腐工程施工方案工程量：聚脲预计1300m2。一、工程编制依据：1、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-88；2、《工业设备、管道防腐蚀工程施工及验收规范》HG223-91；3、《建筑防腐蚀工程施工及验收规范》GB50212-2002；4、《钢结构、管道涂装技术规程》YB/T-9256-96；二、施工准备：1、施工组织准备：1.1开工前结合工程特点，进行全员培训，从理论到实践进行全员考核，合格者方可上岗工作。1.2组织专业施工队，以施工队长为主体，由质量检查员、安全检查员、工作技术人员、材料员组成管理层，应少而精。1.3对施工人员执行作业责任制，基本固定施工作业区，按工艺要求明确作业责任，坚持每日作业质量检查，不合格者当日返修完工。2、施工机具准备：2.1机械设备应单独设置在工作棚内，有防雨防潮设施，要保证供电、供水方便。2.2按照施工机具的需求计划在工程开工前，从公司范围调遣施工机具进场，须租赁的要提前预约并保证使用前3天进入施工现场。所有进场机具，在进场前要进行彻底的检查、调试，确保其工作性能和安全性能。实用标准文案精彩文档2.3各类设施和机械、供电等应符合安全标准，并分别设有明显安全标志。2.4配备足够的中间检查、最终检查的各种检测仪器和工具，仪器应便于携带、计量准确、经济耐用。3、施工材料准备：3.1开工前7日内完成材料的订购，在订购前，我方将要求业主代表对材料的生产过程、检测手段、检测方法进行考察，在确定材料的性能满足设计要求时，签定订购合同。3.2根据本工程要求的工期，我方拟采取“集中定货、一次性进场”的方法进行采购。材料到场后，我方将要求相关单位进行现场检验，检查材料的规格、数量、检验报告、合格证。并对有疑问的指标进行复检。三、主要施工方法：（一）喷砂除锈：1、表面处理的方法：采用干式喷砂除锈，为了减轻环境污染，为操作人员创造一个粉尘相对少的环境，磨料采用石英砂。预处理：需防腐蚀处理的表面焊缝上的焊瘤、焊渣、飞溅物均应打磨掉。结构转角、表面凹凸不平及焊缝表面应打磨平整或圆滑过渡。油脂、油污应用酒精（工业纯）或丙酮（工业纯）彻底除净。2、喷砂除锈操作要点：①对于大型设备，可采用分段喷砂的办法。即先对一定面积进行喷砂除锈，经检验合格后涂刷第一道底漆，待底漆固化后，再对剩余部分喷砂实用标准文案精彩文档除锈，此时应对已涂底漆加以保护，并在其继续喷砂端至少应留出50mm的距离。使能交叉喷砂，从而保证喷砂的质量。喷砂检验合格表面再涂，第一道底漆前应用酒精或丙酮清洗。②喷砂所达到的质量等级按照GB8923-88Sa2.5以上，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并用吸尘器、干燥洁净的压缩空气或刷子清除粉尘。残存的锈斑、氧化皮等引起轻微变色的面积在任何100×100mm2的面积上不得超过5%，粗糙度应为RZ≥70μm。③喷砂采用的压缩空气应干燥洁净，不得含有油污、杂物和水分，压力为0.5-0.6Mpa。使用前应将压缩空气喷在洁净的白布上，停留1min后，用肉眼检查白布，若没有发现油污、黑点和水分方能使用。④喷砂的砂粒采用石英砂，应干燥洁净，无油污、杂物；含水量应小于1%，必要时应进行烘烤干燥，待凉后才能使用。⑤喷砂施工工艺指标如下：喷嘴直径6～8mm喷射角度30～75喷距80～200mm（二）聚脲弹性体喷涂施工方法：1、金属底材处理首先将底材喷砂处理至Sa2.5级，对于焊缝等缺陷部位，用堵缝料找平，使整个底材能够平滑过度，待堵缝料固化后用砂轮磨平。然后清洁底材，滚涂或刷涂两道配套底漆。底漆重涂间隔最长为24小时，最短为3小时。2、聚脲防腐蚀施工的优点：2.1不含催化剂，快速固化，可在任意曲、斜面及垂直面上喷涂成型，实用标准文案精彩文档不产生流挂现象，5秒钟凝胶，1分钟即可达到步行强度。2.2对湿气、温度不敏感，施工时不受环境温度、湿度的影响。2.3双组份，100%固化含量，不含任何挥发性有机物（VOC），对环境无污染。2.4可按1：1体积比进行喷涂或浇注，一次施工的厚度范围可以从数毫米到数厘米，克服了以往多次施工的弊病。2.5优异的理化性能，如抗张强度、伸长率、柔韧性、耐磨性、耐老化、防腐蚀等。2.6具有良...
