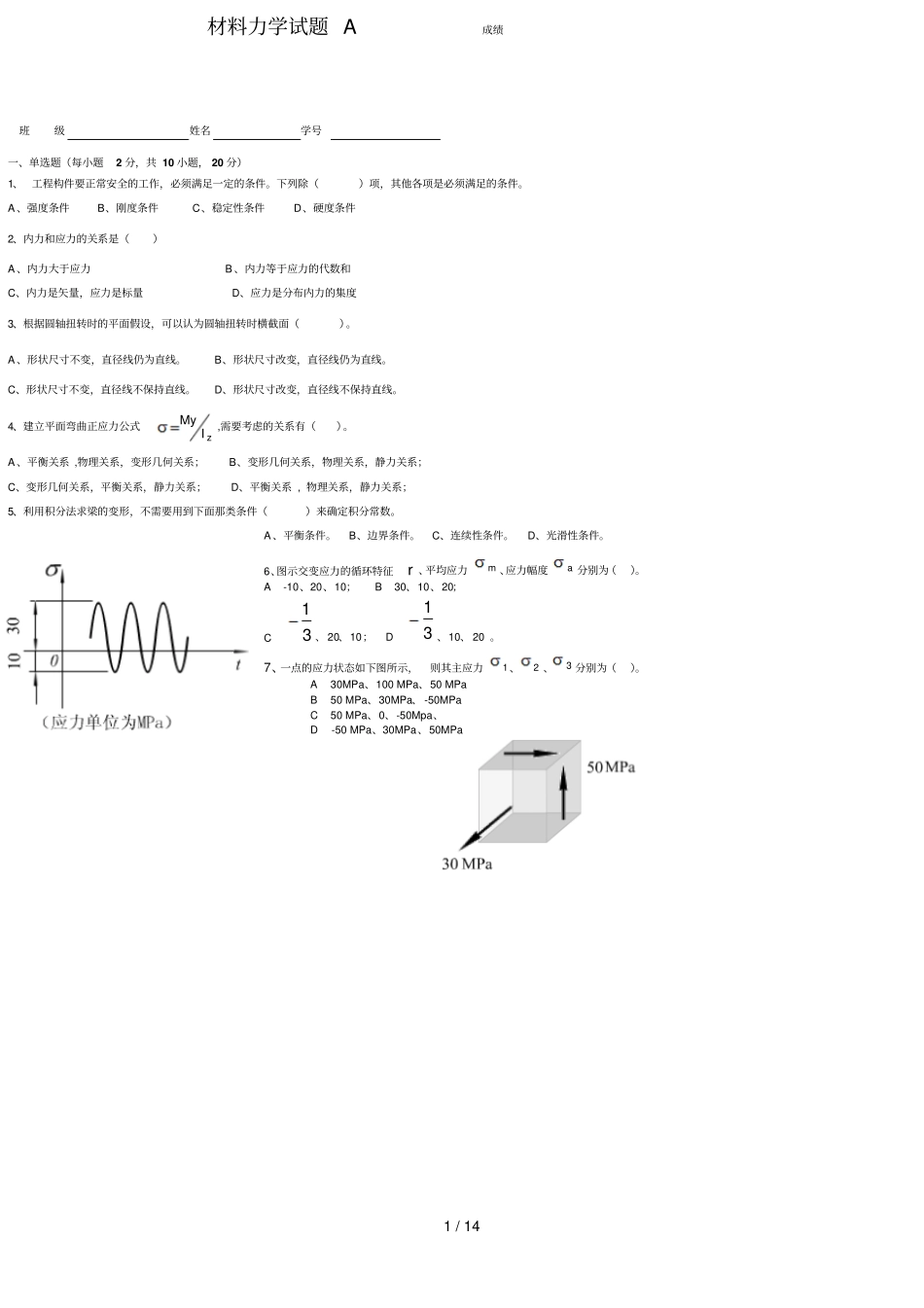

1/14材料力学试题A成绩班级姓名学号一、单选题(每小题2分,共10小题,20分)1、工程构件要正常安全的工作,必须满足一定的条件。下列除()项,其他各项是必须满足的条件。A、强度条件B、刚度条件C、稳定性条件D、硬度条件2、内力和应力的关系是()A、内力大于应力B、内力等于应力的代数和C、内力是矢量,应力是标量D、应力是分布内力的集度3、根据圆轴扭转时的平面假设,可以认为圆轴扭转时横截面()。A、形状尺寸不变,直径线仍为直线。B、形状尺寸改变,直径线仍为直线。C、形状尺寸不变,直径线不保持直线。D、形状尺寸改变,直径线不保持直线。4、建立平面弯曲正应力公式zIMy,需要考虑的关系有()。A、平衡关系,物理关系,变形几何关系;B、变形几何关系,物理关系,静力关系;C、变形几何关系,平衡关系,静力关系;D、平衡关系,物理关系,静力关系;5、利用积分法求梁的变形,不需要用到下面那类条件()来确定积分常数。A、平衡条件。B、边界条件。C、连续性条件。D、光滑性条件。6、图示交变应力的循环特征r、平均应力m、应力幅度a分别为()。A-10、20、10;B30、10、20;C31、20、10;D31、10、20。7、一点的应力状态如下图所示,则其主应力1、2、3分别为()。A30MPa、100MPa、50MPaB50MPa、30MPa、-50MPaC50MPa、0、-50Mpa、D-50MPa、30MPa、50MPa2/148、对于突加载的情形,系统的动荷系数为()。A、2B、3C、4D、59、压杆临界力的大小,()。A与压杆所承受的轴向压力大小有关;B与压杆的柔度大小有关;C与压杆材料无关;D与压杆的柔度大小无关。10、利用图乘法计算弹性梁或者刚架的位移,要求结构满足三个条件。以下那个条件不是必须的()A、EI为常量B、结构轴线必须为直线。C、M图必须是直线。D、M和M至少有一个是直线。二、按要求作图(共12分)1、做梁的剪力、弯矩图(10分)(反力已给出)2、画出右图所示空心圆轴横截面上沿半径OA方向的剪应力分布示意图.(2分)ATO3/14三、结构尺寸及受力如图所示,AB可视为刚体,CD为圆截面钢杆,直径为35Dmm,材料为Q235钢,许用应力为180MPa,200EGPa(共15分)(1)求许可载荷F。(6分)(2)计算当50FKN时,B点竖向位移(6分)(3)若D处(双剪切)铆钉许用切应力MPa100][,试设计铆钉直径d。(3分)四、(13分)在受集中力偶矩Me作用的矩形截面简支梁中,测得中性层上k点处沿45o方向的线应变为o45,已知材料的E,ν和梁的横截面及长度尺寸b,h,a,l.试求集中力偶矩Me。五、(14分)如图所示结构,杆AB横截面面积5.21Acm2,抗弯截面模量102zWcm3,材料的许用应力180][MPa。圆截面杆CD,其直径20dmm,材料的弹性模量200EGpa,250sMPa,200pMPa,,12100,50,如果压杆不为细长杆时采用直线拟合。A、C、D三处均为球铰约束,若已知:25.11lm,55.02lm,25FkN,稳定安全系数8.1][stn,校核此结构是否安全。4/14六、(12分)重为Q的物体从高度h处自由落下,若已知梁的抗弯刚度为EI,支座的弹簧刚度为k(产生单位长度变形所需的力),且3lEIk,试求C点冲击挠度。七、(14分)平面刚架如图所示,EI为常量,试用力法作其弯距图。材料力学试题B成绩qaCBAa5/14一、单选或多选题(每小题2分,共10小题,20分)1、工程构件要正常安全的工作,必须满足一定的条件。下列除()项,其他各项是必须满足的条件。A、强度条件B、刚度条件C、稳定性条件D、硬度条件2、内力和应力的关系是()A、内力大于应力B、内力等于应力的代数和C、内力是矢量,应力是标量D、应力是分布内力的集度3、根据圆轴扭转时的平面假设,可以认为圆轴扭转时横截面()。A、形状尺寸不变,直径线仍为直线。B、形状尺寸改变,直径线仍为直线。C、形状尺寸不变,直径线不保持直线。D、形状尺寸改变,直径线不保持直线。4、设某种钢的屈服应力为200sMPa,弹性模量为200EGPa。现将直径为2mm的钢丝绕在一个刚性圆柱上,欲使钢丝放松后不产生残余变形,则圆柱直径不能小于()。A、0.8米B、1.6米C、2.0米D、2.4米5、利用积分法求梁的变形,不需要用到下面那类条件()来确定积分常数。A、平衡条件。B、边界条件。C、连续性条件。D、光滑性条件。6、图示交变应力的循环特征r、平均...
