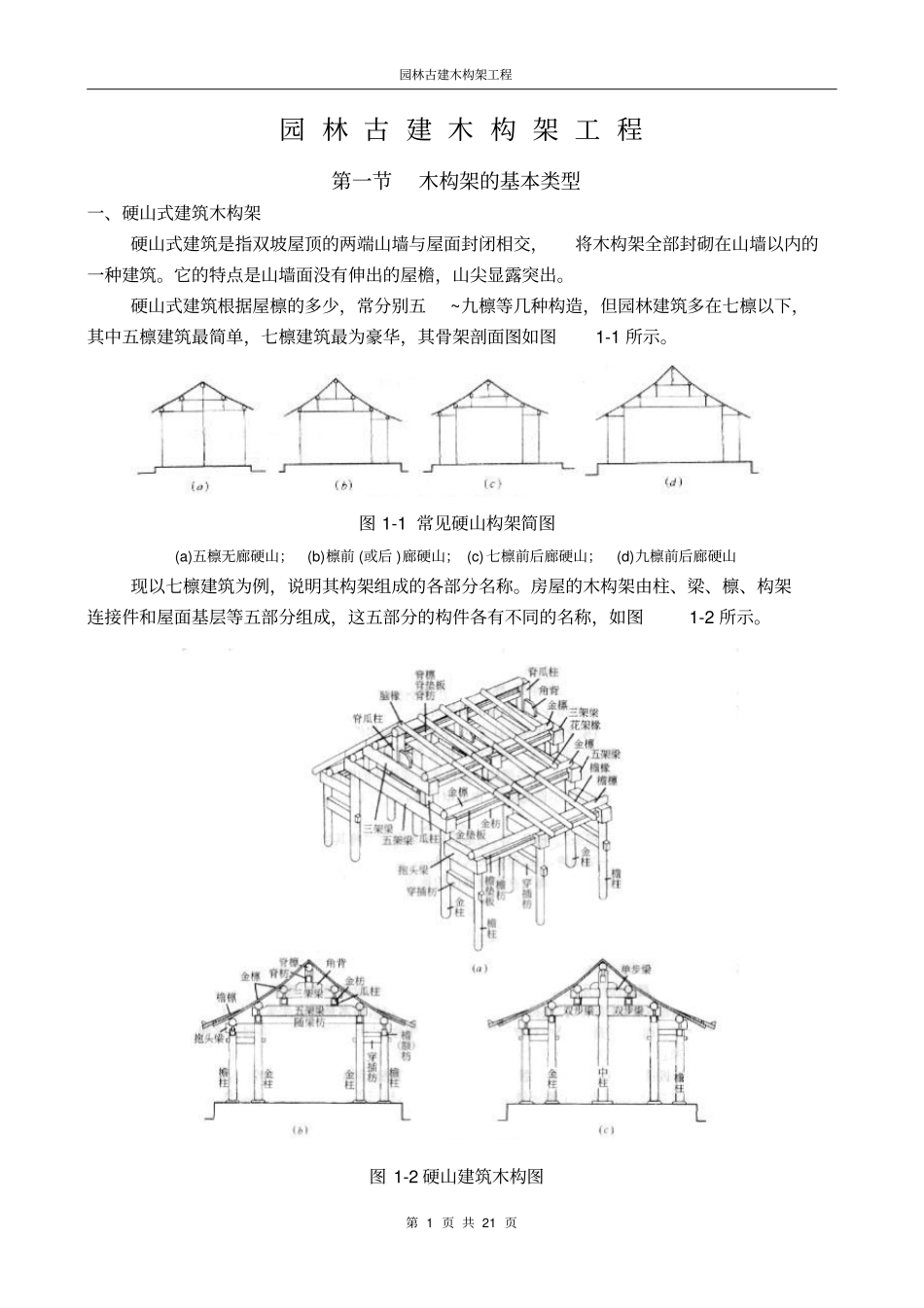

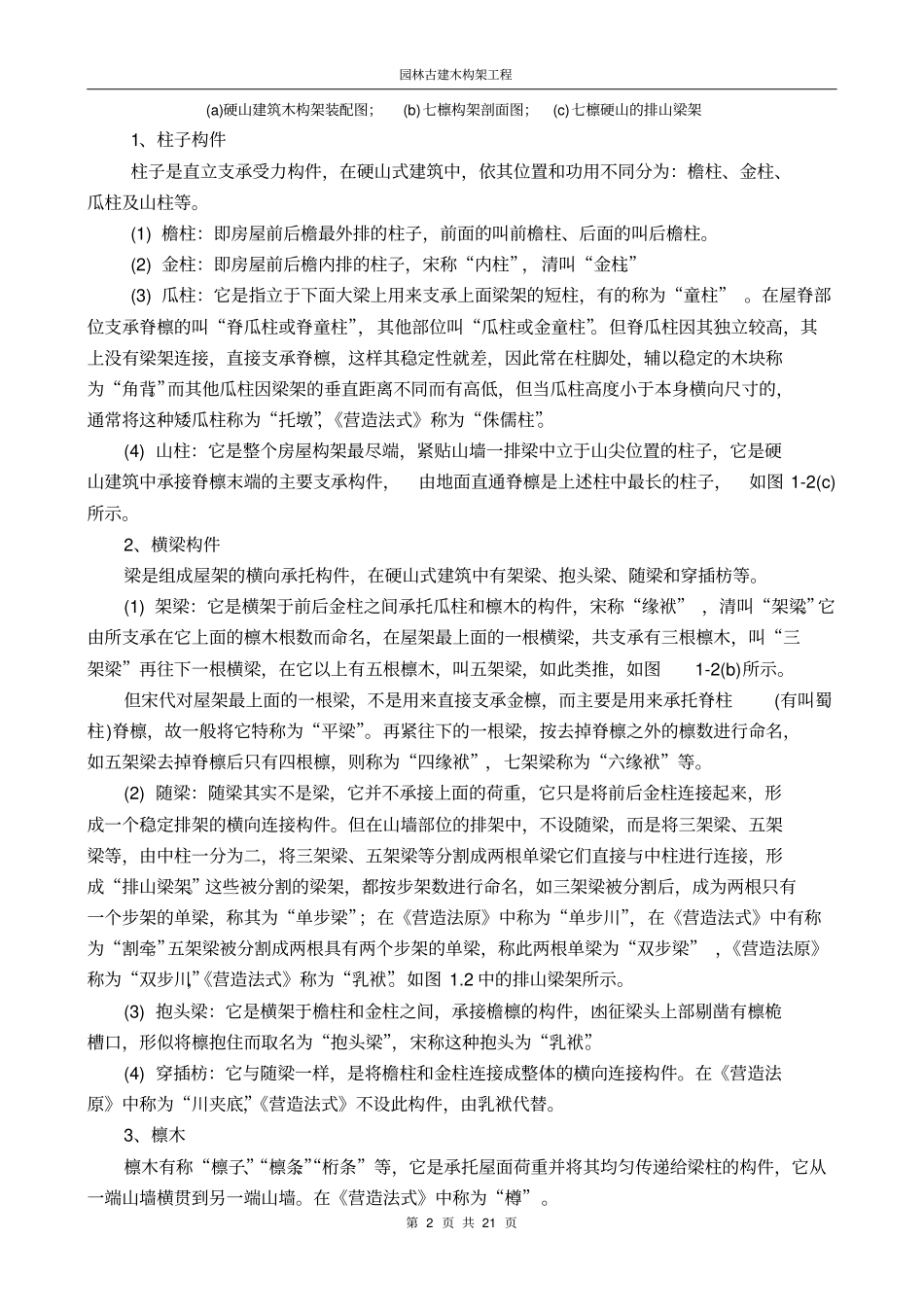

园林古建木构架工程第1页共21页园林古建木构架工程第一节木构架的基本类型一、硬山式建筑木构架硬山式建筑是指双坡屋顶的两端山墙与屋面封闭相交，将木构架全部封砌在山墙以内的一种建筑。它的特点是山墙面没有伸出的屋檐，山尖显露突出。硬山式建筑根据屋檩的多少，常分别五~九檩等几种构造，但园林建筑多在七檩以下，其中五檩建筑最简单，七檩建筑最为豪华，其骨架剖面图如图1-1所示。图1-1常见硬山构架简图(a)五檩无廊硬山；(b)檩前(或后)廊硬山；(c)七檩前后廊硬山；(d)九檩前后廊硬山现以七檩建筑为例，说明其构架组成的各部分名称。房屋的木构架由柱、梁、檩、构架连接件和屋面基层等五部分组成，这五部分的构件各有不同的名称，如图1-2所示。图1-2硬山建筑木构图园林古建木构架工程第2页共21页(a)硬山建筑木构架装配图；(b)七檩构架剖面图；(c)七檩硬山的排山梁架1、柱子构件柱子是直立支承受力构件，在硬山式建筑中，依其位置和功用不同分为：檐柱、金柱、瓜柱及山柱等。(1)檐柱：即房屋前后檐最外排的柱子，前面的叫前檐柱、后面的叫后檐柱。(2)金柱：即房屋前后檐内排的柱子，宋称“内柱”，清叫“金柱”。(3)瓜柱：它是指立于下面大梁上用来支承上面梁架的短柱，有的称为“童柱”。在屋脊部位支承脊檩的叫“脊瓜柱或脊童柱”，其他部位叫“瓜柱或金童柱”。但脊瓜柱因其独立较高，其上没有梁架连接，直接支承脊檩，这样其稳定性就差，因此常在柱脚处，辅以稳定的木块称为“角背”。而其他瓜柱因梁架的垂直距离不同而有高低，但当瓜柱高度小于本身横向尺寸的，通常将这种矮瓜柱称为“托墩”，《营造法式》称为“侏儒柱”。(4)山柱：它是整个房屋构架最尽端，紧贴山墙一排梁中立于山尖位置的柱子，它是硬山建筑中承接脊檩末端的主要支承构件，由地面直通脊檩是上述柱中最长的柱子，如图1-2(c)所示。2、横梁构件梁是组成屋架的横向承托构件，在硬山式建筑中有架梁、抱头梁、随梁和穿插枋等。(1)架梁：它是横架于前后金柱之间承托瓜柱和檩木的构件，宋称“缘袱”，清叫“架梁”。它由所支承在它上面的檩木根数而命名，在屋架最上面的一根横梁，共支承有三根檩木，叫“三架梁”再往下一根横梁，在它以上有五根檩木，叫五架梁，如此类推，如图1-2(b)所示。但宋代对屋架最上面的一根梁，不是用来直接支承金檩，而主要是用来承托脊柱(有叫蜀柱)脊檩，故一般将它特称为“平梁”。再紧往下的一根梁，按去掉脊檩之外的檩数进行命名，如五架梁去掉脊檩后只有四根檩，则称为“四缘袱”，七架梁称为“六缘袱”等。(2)随梁：随梁其实不是梁，它并不承接上面的荷重，它只是将前后金柱连接起来，形成一个稳定排架的横向连接构件。但在山墙部位的排架中，不设随梁，而是将三架梁、五架梁等，由中柱一分为二，将三架梁、五架梁等分割成两根单梁它们直接与中柱进行连接，形成“排山梁架”。这些被分割的梁架，都按步架数进行命名，如三架梁被分割后，成为两根只有一个步架的单梁，称其为“单步梁”；在《营造法原》中称为“单步川”，在《营造法式》中有称为“割牵”。五架梁被分割成两根具有两个步架的单梁，称此两根单梁为“双步梁”，《营造法原》称为“双步川”，《营造法式》称为“乳袱”。如图1.2中的排山梁架所示。(3)抱头梁：它是横架于檐柱和金柱之间，承接檐檩的构件，凼征梁头上部剔凿有檩桅槽口，形似将檩抱住而取名为“抱头梁”，宋称这种抱头为“乳袱”。(4)穿插枋：它与随梁一样，是将檐柱和金柱连接成整体的横向连接构件。在《营造法原》中称为“川夹底”，《营造法式》不设此构件，由乳袱代替。3、檩木檩木有称“檩子”、“檩条”、“桁条”等，它是承托屋面荷重并将其均匀传递给梁柱的构件，它从一端山墙横贯到另一端山墙。在《营造法式》中称为“樽”。园林古建木构架工程第3页共21页檩木在檐口部位的称为“檐檩”，在脊顶部位的称为“脊檩”，宋称“脊樽”；其他部位都称为“金檩”，宋称“平樽”。4、构架连接件房屋构架在进深方向由梁柱等组成若干个排架，而在面阔方向则由檩木、枋子、垫板等将各排架谇接起来成为整体。(1)枋子：起连接作用的矩形断面木材，它同檩木...
