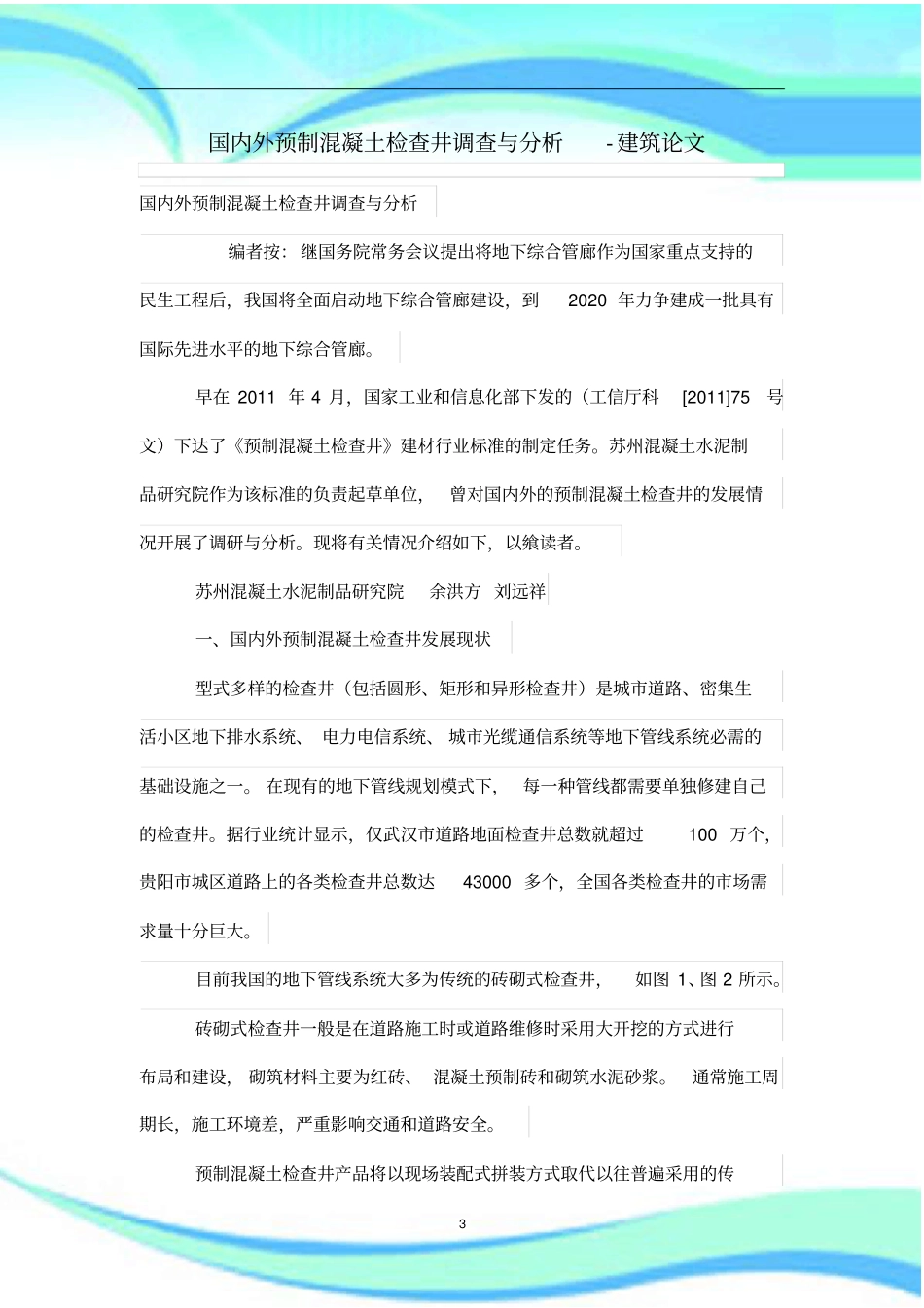

国内外预制混凝土检查井调查与分析2————————————————————————————————作者：————————————————————————————————日期：3国内外预制混凝土检查井调查与分析-建筑论文国内外预制混凝土检查井调查与分析编者按：继国务院常务会议提出将地下综合管廊作为国家重点支持的民生工程后，我国将全面启动地下综合管廊建设，到2020年力争建成一批具有国际先进水平的地下综合管廊。早在2011年4月，国家工业和信息化部下发的（工信厅科[2011]75号文）下达了《预制混凝土检查井》建材行业标准的制定任务。苏州混凝土水泥制品研究院作为该标准的负责起草单位，曾对国内外的预制混凝土检查井的发展情况开展了调研与分析。现将有关情况介绍如下，以飨读者。苏州混凝土水泥制品研究院余洪方刘远祥一、国内外预制混凝土检查井发展现状型式多样的检查井（包括圆形、矩形和异形检查井）是城市道路、密集生活小区地下排水系统、电力电信系统、城市光缆通信系统等地下管线系统必需的基础设施之一。在现有的地下管线规划模式下，每一种管线都需要单独修建自己的检查井。据行业统计显示，仅武汉市道路地面检查井总数就超过100万个，贵阳市城区道路上的各类检查井总数达43000多个，全国各类检查井的市场需求量十分巨大。目前我国的地下管线系统大多为传统的砖砌式检查井，如图1、图2所示。砖砌式检查井一般是在道路施工时或道路维修时采用大开挖的方式进行布局和建设，砌筑材料主要为红砖、混凝土预制砖和砌筑水泥砂浆。通常施工周期长，施工环境差，严重影响交通和道路安全。预制混凝土检查井产品将以现场装配式拼装方式取代以往普遍采用的传4统现场砖砌建筑方式。国内外经验表明：系列化、标准化、工厂化生产的预制混凝土检查井产品具有提高生产效率、产品质量，缩短施工时间，节约能源，防止污染等多方面优势。我国已有部分科研单位和生产企业研究开发了预制混凝土检查井并在城市市政工程中得到应用，但国内尚无相关的检查井产品国家标准或行业标准。国内较早负责研究开发的北京市市政工程研究院及北京市市政专业设计院在预制混凝土检查井方面做了大量的基础工作，绘制了大量预制混凝土检查井技术图纸，并由中国建筑标准设计研究院出版了国家建筑标准设计图集《预制装配式钢筋混凝土排水检查井》（05SS521）。北京四方如钢混凝土制品有限公司获得了拼装式检查井的专利（专利号：ZL00206354.9）；北京市市政工程研究院获得了预制装配式检查井专利（专利号：ZL02232581.6）；部分预制混凝土检查井已在国内主要城市得到应用。苏州混凝土水泥制品研究院于2007年起承担了国家科技部下达的全国科研院所技术开发研究专项资金项目，专项课题之一即为《预制混凝土检查井的研究与开发》。调查表明：北京、天津是国内预制混凝土检查井使用量最大的城市，北京四方如钢混凝土制品有限公司、北京天盛华星新型建材有限公司、北京采育天通水泥制品厂、天津贯通管井有限公司每年为北京和天津提供数千套预制混凝土检查井产品。国内使用的检查井型式如图3所示。5据北京、天津的预制混凝土检查井产品生产厂介绍，预制混凝土检查井产品大都采用按图施工的方式组织生产，首先由地下管线的设计部门开展管线工程设计，确定管线的各项铺设使用参数，然后参照相关图集开展预制混凝土检查井产品图纸设计，最后交由生产厂家组织生产。国内其他城市如上海、南京、武汉、成都、昆明、广州、沈阳、哈尔滨等城市预制混凝土检查井产品使用不多，但都在考虑推广使用。大批量生产推广预制混凝土检查井产品的最大困难是难以实现标准化生产，每条管线每个检查井的尺寸、外观及管道进管、出管的尺寸、位置、设置高度差异较大，是造成预制混凝土检查井产品推广使用速度迟缓的主要原因。近年来，市政行业不断引进国际新技术、新工艺，传统的市政行业技术得到不断更新和迅猛发展。国内曾有多家单位对预制混凝土检查井的工程优化设计及应用问题方面展开探讨，致力于推进装配式检查井在国内更好地应用。目前国际上应用比较成功的混凝土排水检查井主要包括以下几种型式：混凝土砌块式、预...
