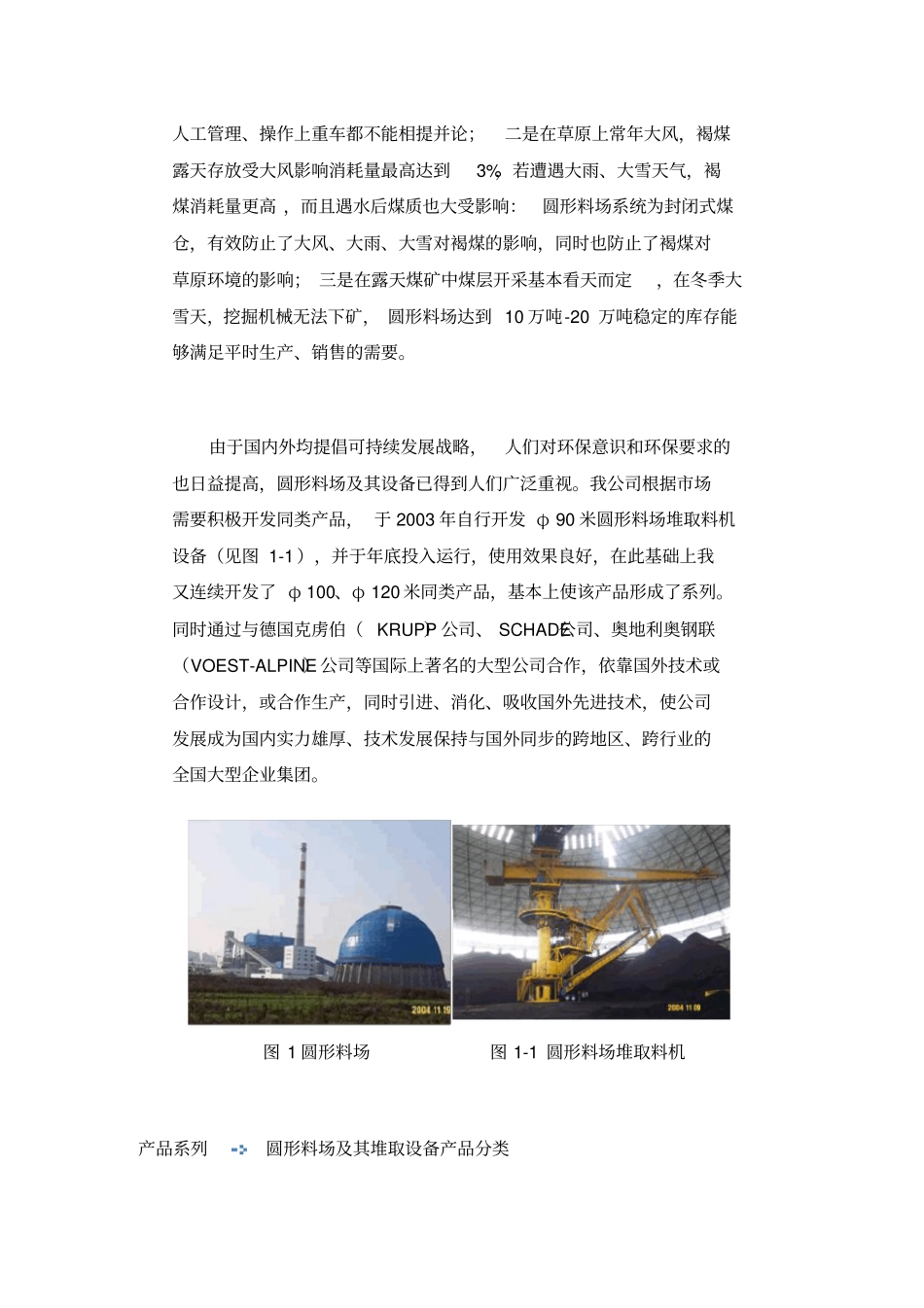

产品系列华电工程圆形料场及其堆取设备主要业绩用户名称数量主要规格宁波小港工程1YDQL300/600.90福建可门电厂2YDQL2000/1500.120甘肃金川热电厂1YDQL600/410.90河南泰祥热电有限公司1YDQL550/550.100内蒙古锡林郭勒盟白音华二号矿1YDQL6000/3000.100产品系列圆形料场及其堆取设备产品用途及发展历史上个世纪70年代在西欧开发了圆形料场堆取工艺及相关设备（图1），80年代得到了成熟发展，到了21世纪，随着现代科技的突飞猛进，特别是计算机技术的飞速发展，使得圆形料场技术日趋完善。目前在国际上，新型的大型全封闭圆形料场及其设备，以技术先进，程控水平高，环保性能突出，已被广泛应用于电力、建材、化工、矿山、码头、煤炭、粮食等行业物料存储、输送系统，它的安全性和可靠性已经过众多的运行业绩证明。在经济效益上，尤其在露天煤矿圆形料场自动堆取料系统比较传统的褐煤低效率露天堆放、取用优势明显。在白音华二号矿传统汽车加装载机进行堆存、取用一是消耗大量重车成本、而且效率很低：用圆形料场一个司机每小时堆料可以实现6000吨，相比之下采用重车则需要消耗300车次/小时，同样用煤取料装火车时一个司机每小时可以实现取3000吨，而采用重车则需消耗150车次/小时，无论从效率、机械成本、人工管理、操作上重车都不能相提并论；二是在草原上常年大风，褐煤露天存放受大风影响消耗量最高达到3%，若遭遇大雨、大雪天气，褐煤消耗量更高，而且遇水后煤质也大受影响：圆形料场系统为封闭式煤仓，有效防止了大风、大雨、大雪对褐煤的影响，同时也防止了褐煤对草原环境的影响；三是在露天煤矿中煤层开采基本看天而定，在冬季大雪天，挖掘机械无法下矿，圆形料场达到10万吨-20万吨稳定的库存能够满足平时生产、销售的需要。由于国内外均提倡可持续发展战略，人们对环保意识和环保要求的也日益提高，圆形料场及其设备已得到人们广泛重视。我公司根据市场需要积极开发同类产品，于2003年自行开发φ90米圆形料场堆取料机设备（见图1-1），并于年底投入运行，使用效果良好，在此基础上我又连续开发了φ100、φ120米同类产品，基本上使该产品形成了系列。同时通过与德国克虏伯（KRUPP）公司、SCHADE公司、奥地利奥钢联（VOEST-ALPINE）公司等国际上著名的大型公司合作，依靠国外技术或合作设计，或合作生产，同时引进、消化、吸收国外先进技术，使公司发展成为国内实力雄厚、技术发展保持与国外同步的跨地区、跨行业的全国大型企业集团。图1圆形料场图1-1圆形料场堆取料机产品系列圆形料场及其堆取设备产品分类圆形料场设备主要根据料场直径划分，一般常用直径为60～120米。圆形料场堆取料机产品分类由刮板取料机的结构形式划分，主要有三种：悬臂式、门架式和桥式，如图2、图3、图4图2悬臂式刮板式取料机图3门架式刮板式取料机图4桥式刮板式取料机与常规的条形储料场及设备相比较，不仅有存储物料量大，占地面积小，场地的利用率高，污染低等优点，另外.由于圆形料场物料的供给在其中心，无相对速度存在，因此有更多的层数，而且堆取作业不需移动设备，这将大大降低作业和维修成本，同时由于供给集中在中心漏斗处直接给料，可有效调节装卸能力。㈠圆形料场的主要构成圆形料场主要由圆形料场堆取料机、圆形料场土建结构及其它相关辅助设施构成，如图1-1。1室内圆形料场的主要设备圆形料场堆取料机主要由中心立柱及下部圆锥料斗、悬臂式堆料机、刮板式取料机、振动给料机和电气系统等部件构成，如图1-1。图1-1圆形料场堆取料机1.1中心立柱堆取料机的中心立柱位于圆型料场的中心，为堆取料机的重要钢结构件，既承受着各主要部件及输入栈桥的载荷，又是各部件的安装中心，故其制造和安装工艺要求非常严格。结构如图1-2。1.2悬臂式堆料机悬臂式堆料机主要结构型式有两种：悬臂固定式和俯仰式，如图1-3。图1-2中心柱图1-3悬臂堆料机两种结构型式比较，固定式结构简单，成本底，但物料落差较大，粉尘飞扬较严重。俯仰式可有效避免粉尘飞扬，同时能适当降低中心柱高度，降低造价，但结构相对复杂些。1.3刮板式取料机刮板式取料机结构型式如图1-4，分为：悬臂式、门架式和桥式。刮板式取料...
