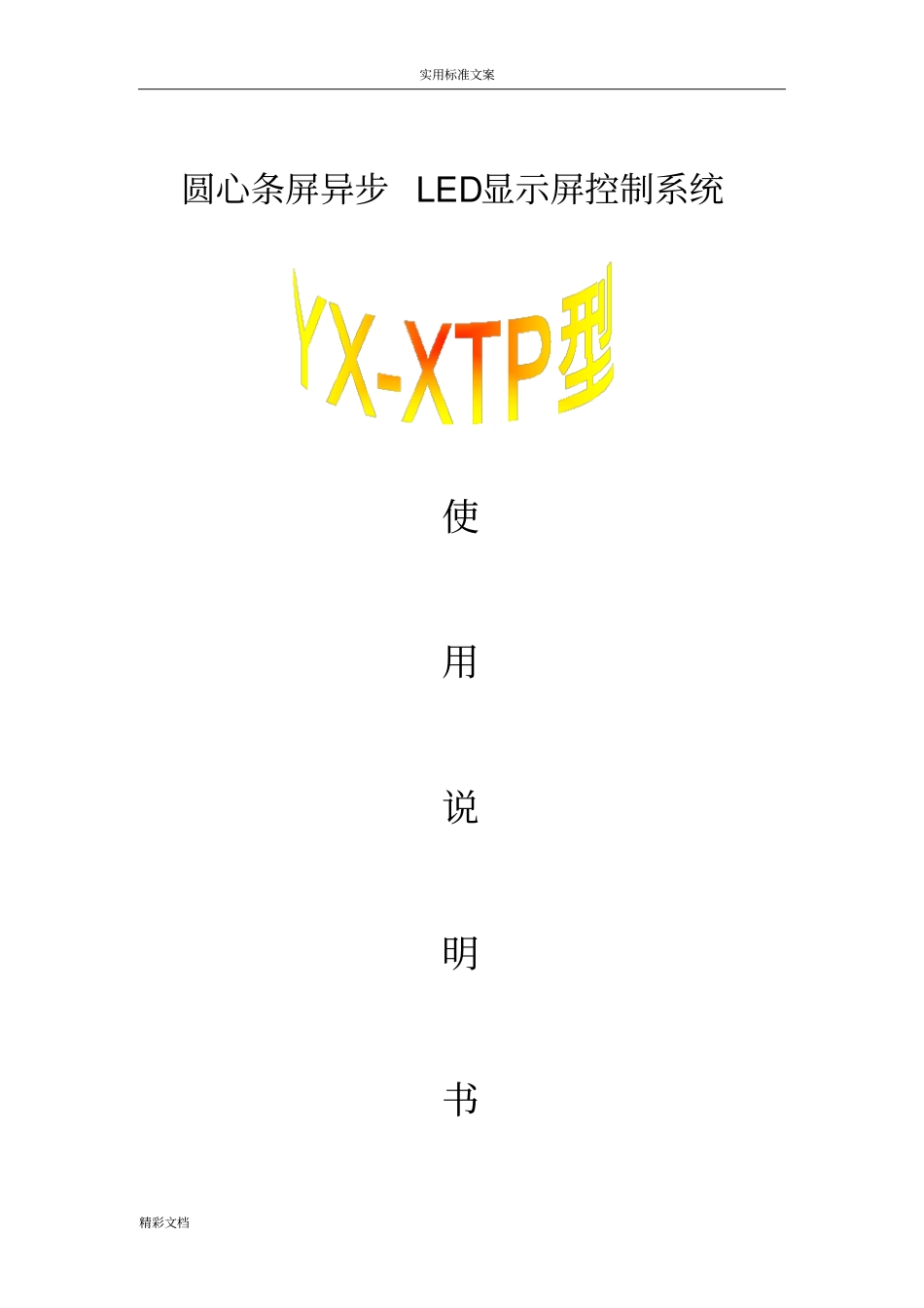

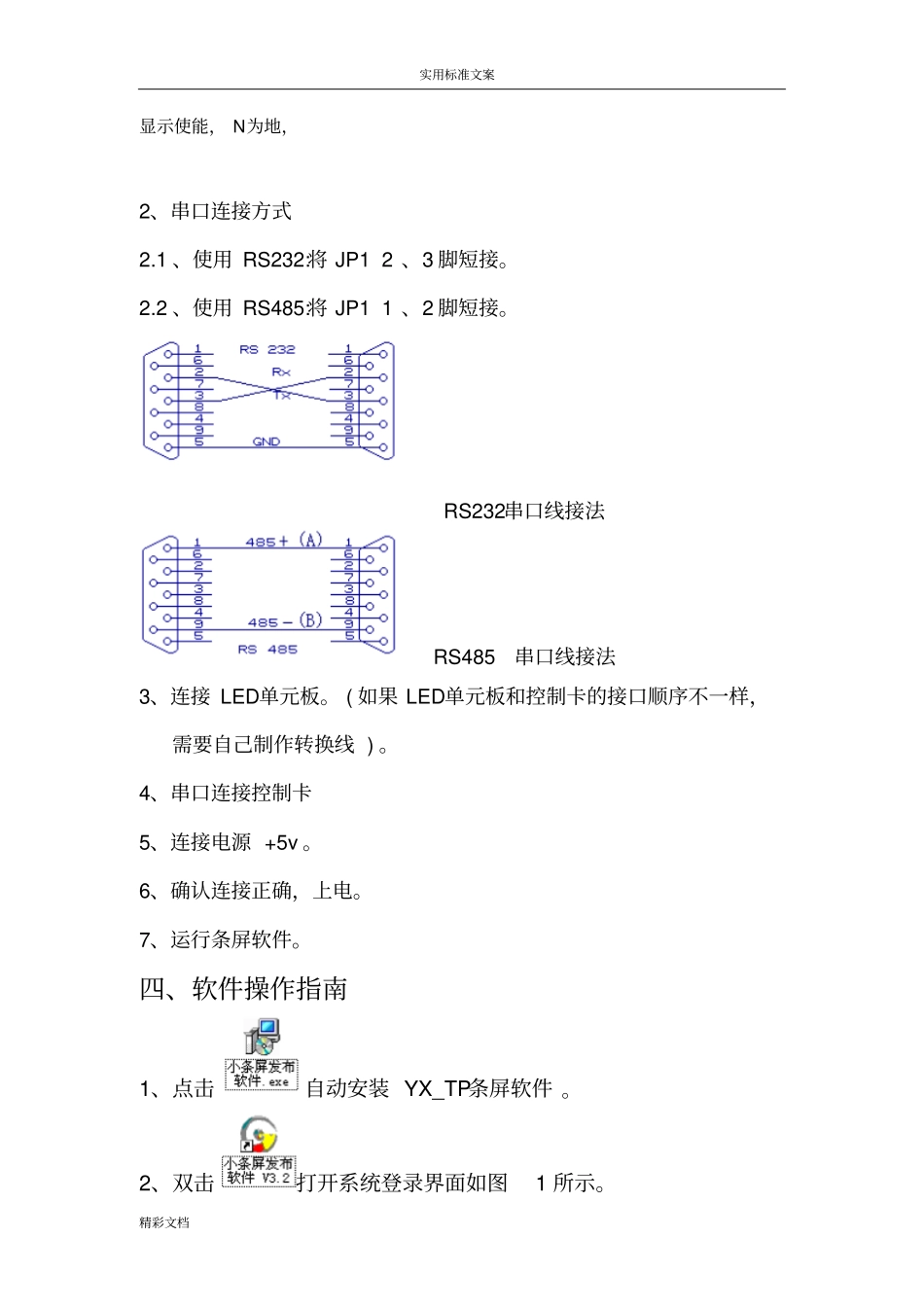

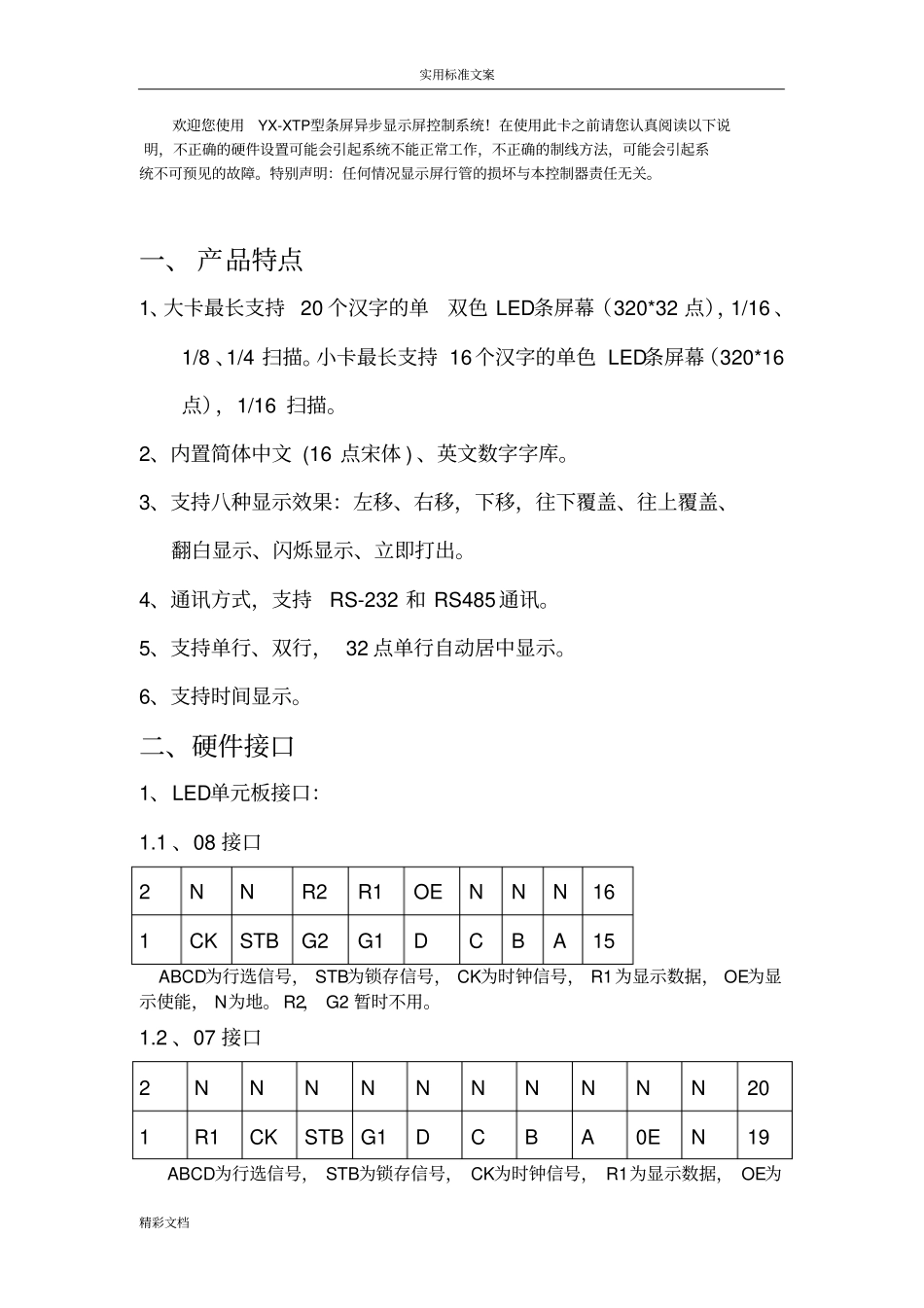

实用标准文案精彩文档圆心条屏异步LED显示屏控制系统使用说明书实用标准文案精彩文档欢迎您使用YX-XTP型条屏异步显示屏控制系统！在使用此卡之前请您认真阅读以下说明，不正确的硬件设置可能会引起系统不能正常工作，不正确的制线方法，可能会引起系统不可预见的故障。特别声明：任何情况显示屏行管的损坏与本控制器责任无关。一、产品特点1、大卡最长支持20个汉字的单双色LED条屏幕（320*32点），1/16、1/8、1/4扫描。小卡最长支持16个汉字的单色LED条屏幕（320*16点），1/16扫描。2、内置简体中文(16点宋体)、英文数字字库。3、支持八种显示效果：左移、右移，下移，往下覆盖、往上覆盖、翻白显示、闪烁显示、立即打出。4、通讯方式，支持RS-232和RS485通讯。5、支持单行、双行，32点单行自动居中显示。6、支持时间显示。二、硬件接口1、LED单元板接口：1.1、08接口2NNR2R1OENNN161CKSTBG2G1DCBA15ABCD为行选信号，STB为锁存信号，CK为时钟信号，R1为显示数据，OE为显示使能，N为地。R2，G2暂时不用。1.2、07接口2NNNNNNNNNN201R1CKSTBG1DCBA0EN19ABCD为行选信号，STB为锁存信号，CK为时钟信号，R1为显示数据，OE为实用标准文案精彩文档显示使能，N为地，2、串口连接方式2.1、使用RS232:将JP12、3脚短接。2.2、使用RS485:将JP11、2脚短接。RS232串口线接法RS485串口线接法3、连接LED单元板。(如果LED单元板和控制卡的接口顺序不一样，需要自己制作转换线)。4、串口连接控制卡5、连接电源+5v。6、确认连接正确，上电。7、运行条屏软件。四、软件操作指南1、点击自动安装YX_TP条屏软件。2、双击打开系统登录界面如图1所示。实用标准文案精彩文档图1条屏软件主界面(注:只有在硬件类型选择大卡时,数据类型才会有“图片、文档”。)3、点击菜单，输入密码“88888”进入硬件设置界面如图2所示。图2硬件设置3.1显示屏设置3.1.1屏宽：支持最大320点屏宽。3.1.2屏高：支持小卡16和大卡32点屏高。3.1.3使能反向：根据显示单元板硬件使能端电平类型设置。3.1.4反色显示：实现字体反色显示效果。3.1.5扫描方式：1/16、1/8、4/1（只支持大卡）实用标准文案精彩文档3.1.6发送配置：输入显示屏的正确参数，发送到控制卡上。3.1.6读取配置：读取控制卡设置的参数。3.2通讯设置3.2.1通讯方式：选择RS232软件自动搜索串口号。3.2.2硬件地址：只有通讯方式选择RS485时，系统最多支持254块控制卡连接。地址范围：0-254，255为广播地址。4、点击进入通讯设置界面如图3所示。图3通讯设置在参数设置点击在线读取参数，硬件类型（A卡设置为大卡、B卡设置为小卡）5、编辑内容5.1、点击菜单进入文本编辑界面如图4(1)所示。实用标准文案精彩文档图4（1）文本编辑界面信息输入：可直接在文本编辑区（黑色位置）输入文本信息或者选择“导入文件”（*txt）,输入的信息可根据预先设置的屏宽自动换行。5.2、点击菜单进入时间编辑界面如图4(2)所示。图4（2）时间编辑界面时间编辑:双击时间模版，在时间显示区进行编辑。实用标准文案精彩文档5.3、点击菜单进入图片编辑界面如图4(3)所示。图4（3）图片编辑界面文件加载：点击“添加文件”（*bmp）5.3、点击菜单进入图片编辑界面如图4(4)所示。图4（4）图片编辑界面信息输入：可直接在位图文本编辑区（黑色位置）输入文本信息或者选择“导入文件”（*txt）,输入的信息可根据预先设置的屏宽自动换行。功能效果：可设置八种显示花样。可选择每幅信息单独设置，也可选择随机播放效果。5.4、播放速度：可设置0-7级播放速度，0级速度最快。实用标准文案精彩文档5.5、停留时间：可设置0-99秒停留时间。5.6、32点阵选择位图模式可单行居中也可满屏显示。5.7、时间模板编辑：可选择八种时间模板。5.8、确定并返回主界面。6、条屏每幅信息输入6.1、直接在<条屏内容>中输入每一幅信息（如果预先设置为32点屏高则可每幅可输入两行信息），选择<功能效果>、<速度>和<停留时间>。6.2、插播时间：在<时间模板>选择模板，点击<插播>，便可添加显示时间信息。7、点击，刷新条屏控制卡时间。8、点击，发送数据，在界面的下面状态栏上会显示发送信息。
